(完整版)钢结构识图大全(20210105140512)
1、建筑体系
1-1、门式刚架体系
1-1-1、基本构件图
1-1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵
向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支
撑组成受力封闭体系。
屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。1-1-3、门式刚架的基本形式
a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Y
b.带吊车的门式刚架2 K5 J% N# x' p: p2 R
c.带局部二层的门式刚架
1-1-4、基本节点
a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* X
b.梁、柱节点+ @. r: U' X" R) g5 l' @
4 I% m! D; ?1 n% R
■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式
■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。1-2、多层框架体系
1-2-1、框架图示6 V) u$ B5 o1 v3 J
1-2-2、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑
支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点
a.柱脚节点
■柱脚节点同门式刚架体系。b.柱、梁节点- W1 k! f. v# |4 F0 j/ [
+ i- n# \% m5 |+ r& @; N
. k/ ^9 w+ W8 @: c, A1 w7 c
2、支撑、系杆
2-1、图示
柱间柔性支撑柱间刚性支撑
2-2、说明
■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用
于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情
况下，不需设置系杆。
■屋面水平支撑做法同柱间支撑。
■根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。
3、隅撑
3-1、图示
3-2、说明
■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成
型。
■在多层框架体系中，梁柱刚接的位置常设置水平隅撑。
4、吊车梁
4-1、图示
吊车梁边跨构造
吊车梁中间跨构造
标准吊车梁图
4-1、说明
■吊车梁为吊车荷载的承载构件，由钢板焊接成型。■变形缝位置处理参照边跨构造。
■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。
5、雨蓬+ _/ ^# Q% w0 g$ ?+ m# T) U
蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板。6、檩条、墙梁
6-1、C型冷弯薄壁型钢
6-1-1、型钢截面特性
. i* d) U& d% c2 G B# }
6-1-2、安装节点图
6-2、Z型冷弯薄壁型钢
6-2-1、型钢截面特性
6-2-2、安装节点图- N! ~. n% O- \1 }# u
7、屋面、墙面压型钢板
7-1、HV-203KL-406板
7-1-1、板型图! m$ g$ g" e( `# D, r
7-1-2、连接节点图
Z8 A, p( i- }$ b5 O6 s
7-2、HV-380SF-760
7-2-1、板型图+ s" {# U7 Q8 n5 `/ {+ s4 H
7-2-2、连接节点图7 l: Q; {4 @6 _6 r/ p8 m2 q
) `/ y1 K! s+ U G' r1 |
. e% ^: H& D$ `- ^7-3、HV-475SF-475板
7-3-1、板型图4 V1 p0 V6 U4 d+ K$ X
7-3-2、连接节点图
7-4、HV-197TD-788板
7-4-1、板型图. j6 G6 j' T# G. u! ]$ ^8 t% _& |
7-4-2、连接节点
说明：
■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。
■用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波
谷平直段与墙梁固定。
7-4、HV-205TD-820板
7-5-1、板型图
7-5-2、连接节点图
说明：■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型可用于屋面板和墙面板，采用自攻螺钉和屋面檩条或墙梁连接。
■用作屋面板时，螺钉穿过波峰与屋面檩条固定；用作墙面板时，螺钉在靠近波峰的波
谷平直段与墙梁固定。7-6、HV-225TD-900板
7-6-1、板型图
7-6-2、连接节点图8 J% f& F# S8 g* _6 T8 z6 k5 d3 @& P4 V! e
说明：■防水空腔可以阻止因毛细现象而造成的渗水。
■该板型用于墙面板，采用自攻螺钉和屋面檩条或墙梁连接；螺钉在靠近波峰的波谷平
直段与墙梁固定。
7-7、HV-360YC-360板
7-7-1、板型图
7-7-2、连接节点图
说明：
■自攻螺钉穿过板直接与墙梁连接。
7-8、HV-300YC-300板
7-8-1、板型图
7-8-2、连接节点图* a# Z2 G8 T6 f* q/ ~8 q
说明：
■自攻螺钉穿过板直接与墙梁连接。
7-9、HV-1000HP-1000板
7-9-1、板型图
7-9-2、连接节点图/ o/ D- s* }4 E% B4 Y% |. R! m
8、屋面采光板
8-1、CV-203-406板
说明：
■该采光板板型配合HV-203KL-406板使用。
8-2、CV-380-760板4 E/ b% |7 f& c; y+ h
说明：
■该采光板板型配合HV-380SF-760板使用。
8-3、CV-475-475板
说明：
■该采光板板型配合HV-475SF-475板使用。
8-4、CV-197-788板/ l& U1 E- @, @" q r+ X% {
说明：
■该采光板板型配合HV-197TD-788板使用。
8-5、CV-205-820板
3 v1 `# Y# U( d! t' ~说明：■该采光板板型配合HV-205TD-820板使用。
8-6、CV-225-900板( G& ]: `# q4 i7 D- Z2 ~
说明：■该采光板板型配合HV-225TD-900板使用。
8-7、连接节点图
8-7-1、CV-475-475板连接节点6 q0 C( ]- B P2 s1 A
8-7-2、其它板型连接节点
说明：
■上图为CV-203-406板连接节点图；自攻螺钉穿透采光板（和压型钢板）与檩条连接。
■除CV-475-475外，其它采光板参照上图处理。
9、楼承板
9-1、HG-344-688板8 q1 A: Z$ ^3 M
9-2、HG-240-720板
9-3、连接图
连接节点
说明：
■HG-240-720板连接参照HG-344-688楼承板连接图。
■抗剪栓钉与框架梁间采用专用工具焊接。
10、天沟
10-1、彩板外天沟
WTG-1型WTG-2型
10-2、钢板内天沟
10-2-1、断面图
说明：
■天沟为钢板折制成型；根据钢板选用的材质和涂层情况，可分为普通钢板天沟、镀锌
钢板天沟、不锈钢板天沟三类。
11、通风器
11-1、屋脊自然通风器
说明：
■通风器根据喉宽Wm分为1m、1.5m、2m、2.5m四种规格，长度依据要求换气量和
房屋长度确定。
■顶部压型钢板根据需要可采用采光板代替。
■骨架每1.5m设置一个，通过下部连接孔与屋面檩条或专设横梁连接。11-2、点式通风器
11-2-1、Φ500无动力通风器5 V, Q; C# ^# Z; B- c0 o
■可提供其它型号的通风器，但需要足够的供货时间。
说明：
■通风器与屋面压型钢板之间的防水处理还可以采用得泰盖片处理。11-2-2、有动力通风器
说明：
■有动力风机由电机带动涡轮旋转来完成通风。 D: g2 O7 X5 P) {# w A3 u
说明：
■有动力风机由于重量较大，下部必须设置支承龙骨来承担风机荷载。
12、门12-1、彩板推拉门$ I" C- [! `* J9 h1 j7 {2 d
说明：
■彩板推拉门根据需要可做成单层彩板、双层彩板、夹芯板三种形式。
12-2、彩板双开门
说明：
■彩板双开门根据需要可做成单层彩板、双层彩板、夹芯板三种形式。12-3、中空金属门
钢结构图纸基本识图
钢结构图纸基本识图
1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》
建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？
——哪些图可以计算出一件构造的工程量？
——从哪些图纸上可以计算出什么材料的实际耗用量？
——有了工程量数据怎么来计算它的价值？
——工程造价的依据有那些？
今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）
一、建筑识图
1、基本概念
国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：
A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图
设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表
门窗表
B、建筑施工图（简称建施）
1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
钢结构识图集锦
精选文档
1
第一长圆孔其实不是椭圆！ 打个极限的例子长圆孔 8*10000！那么边上就是 2个直径为8的半
圆，中间是长方形的！当钢构造顶用到 D时，一般表示圆管，外径为 8，比如系杆。当有∮
时，表示圆钢（实心）直径为 8.
1.长圆孔不是椭圆孔。 2.长圆孔25*40 表示宽方向 25mm长方向40mm加工上常常做成四
角有必定弧度的方孔。 3.d=8代表圆钢直径 8mm4.∮8代表圆孔的孔径是 8mm（钢构造部
分图纸表示）。可是有时d也表示孔径，在表示螺栓的时候常常施工图 M表示栓径 D表示孔
径。
在角焊中，a为焊角，z为焊脚，s为熔深
指的是焊缝的厚度，也就是等腰直角三角形的高，在欧洲标准和国际标准顶用的比许多；
指的是焊缝的截面长度，也就是等腰直角三角形的边，在搭接焊缝中，等于板厚，应用许多；
HDL6-12B
是H型焊接工字钢吊车梁，6米跨度，有12跨，是跨中的吊车梁。
恩恩~~~6m一跨是对的，可是，我数了不是 12跨~~~还有那个就是吊车梁的意
思~~~~
关于那个12B仍是不解~~~？
有12跨跨中的吊车梁，B表示跨中精选文档
2 吊车梁图集上去查找，这是标准构件。
代表边跨吊车梁
代表中跨吊车梁
钢构造中 LB，CB，CC，AL，GDLM等这些个符号都表示什么？
此为钢吊车梁图上所用到 图集应当为 05G514-3
12m实腹式钢吊车梁 中级工作制（ A4～A5）Q345钢
LB为连结板
CB为支座板
AL为边列制动梁 CL为中列制动梁
GDLM为钢吊车梁Q345钢。
钢构造中KL和KZ:KL表示框架梁，KZ表示抗风柱。你能够看看钢构造设计手册中相关构件的一般表示方法。
角钢：俗称角铁，是两边相互垂直成角形的长条钢材，有 等边角钢和不等边角钢之分。
（1）等边的角钢：等边角钢的两个边宽相等。其规格以“边宽×边宽×边厚”的毫米数表示。如“L30×30×3即”表示边宽为30毫米、边厚为3毫米的等边角钢。
看懂钢结构图纸，识图教程
看懂钢结构图纸，识图教程
※ 钢结构图
⽤来表⽰钢结构的图样。
※ 型钢
型钢是由钢⼚按照标准规格轧制⽽成的钢材，其断⾯形状如尺⼨是定型的，例如：⾓钢、⼯字钢、槽钢等。
★ 型钢的代号及标注
★ 钢结构中型钢的连接⽅法
※ 焊接
※ 铆接
※ 螺栓连接
⼀、焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。1、焊缝类型及其符号
※ 坡⼝焊缝
※ 贴⾓焊缝
※ 塞焊缝
★ 焊缝的图形符号和辅助符号
2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺⼨和辅助要求标准清楚。
★ 焊缝的标注⽅法
★ 焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
⼆、铆接
⽤铆钉将两块或两块以上的钢板连接在⼀起
★ 铆接分类
※ ⼯⼚连接
※ 现场连接
★ 铆钉类型
三、螺栓连接
※ 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
※ 连接⽅法
★ 螺栓、孔、电焊铆钉图例
钢梁结构图
概述
钢梁常⽤于⼤、中跨度桥梁中
钢梁的种类
※ 钢板梁
※ 钢桁梁
★ 下承式简⽀栓焊梁
★ 钢梁结构图的内容
※ 设计轮廓图
※ 节点图
※ 杆件图
※ 零件图
★ 设计轮廓图
★ 节点图
★ 节点构造图
★ 拼接板、填板的拼装
★ ⽴体图
★ 节点板详图
★ 杆件图
★ 零件图
钢屋架结构图
概述
※ 钢屋架
※ 钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图
※ 屋架简图⼜称屋架⽰意图、屋架杆件⼏何尺⼨简图。
※ ⽐例：1：100、1：200
※ 单线条表⽰，杆件长度直接注在单线条旁边。
★ 屋架详图
※ 图样：⽴⾯图，上弦实形辅助投影，剖⾯断⾯图。
※ ⽐例：两种⽐例：
杆件轴线采⽤较⼩⽐例（1：20，1：15）
节点板、杆件、断⾯采⽤较⼤⽐例（1：10，1：5）
※ 图线：可见轮廓线——中实线
不可见轮廓线——中虚线
★ 杆件拼接
★ ⽀座节点图
钢结构识图大全
钢结构识图大全
钢结构识图大全

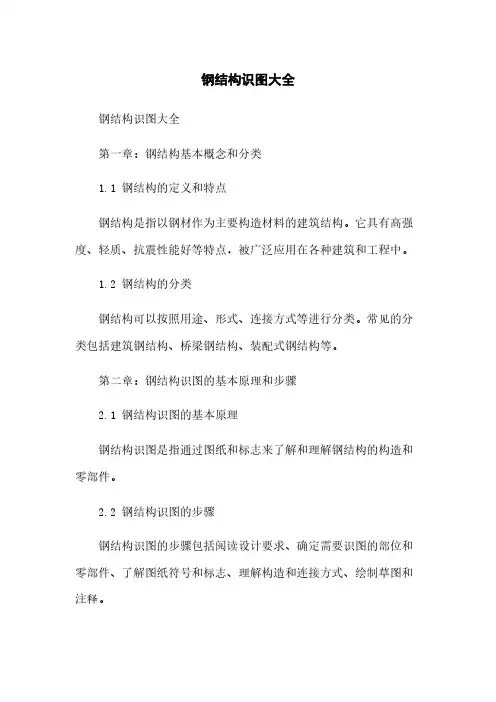

第一章：钢结构基本概念和分类
1.1 钢结构的定义和特点
钢结构是指以钢材作为主要构造材料的建筑结构。它具有高强度、轻质、抗震性能好等特点，被广泛应用在各种建筑和工程中。
1.2 钢结构的分类
钢结构可以按照用途、形式、连接方式等进行分类。常见的分类包括建筑钢结构、桥梁钢结构、装配式钢结构等。
第二章：钢结构识图的基本原理和步骤
2.1 钢结构识图的基本原理
钢结构识图是指通过图纸和标志来了解和理解钢结构的构造和零部件。
2.2 钢结构识图的步骤
钢结构识图的步骤包括阅读设计要求、确定需要识图的部位和零部件、了解图纸符号和标志、理解构造和连接方式、绘制草图和注释。第三章：钢结构识图的图纸标志和符号
3.1 钢结构常用图纸标志
钢结构图纸中常用的标志包括建筑轴线、标高线、尺寸标注、符号等。通过了解这些标志，可以更好地理解钢结构的构造和细节。
3.2 钢结构常用符号
钢结构图纸中常用的符号有焊缝符号、螺栓连接符号、钢构件标记符号等。掌握这些符号的含义可以准确理解图纸信息。
第四章：钢结构构造和连接方式
4.1 钢结构常见构造方式
钢结构的构造方式包括梁柱构造、框架结构、网架结构等。每种构造方式都有其特点和适用范围。
4.2 钢结构常见连接方式
钢结构的连接方式包括焊接、螺栓连接、铆接等。不同的连接方式适用于不同的结构和工程要求。
第五章：钢结构识图案例分析
5.1 钢结构建筑案例分析
通过对一些典型钢结构建筑的识图案例分析，可以进一步理解和掌握钢结构的构造和特点。5.2 钢结构桥梁案例分析
通过对一些典型钢结构桥梁的识图案例分析，可以更好地了解钢结构桥梁的构造和设计要求。
5.3 钢结构装配式建筑案例分析
通过对一些典型钢结构装配式建筑的识图案例分析，可以体会到这种新型建筑方式的优势和特点。
扩展内容：
1、本文档所涉及附件如下：
附件一：钢结构识图实例图纸
附件二：钢结构设计规范
2、本文档所涉及的法律名词及注释：
1. 建筑法律名词解释：包括建筑法、建设法等相关法律的名词解释和注释。
(完整版)钢结构识图集锦
首先长圆孔并不是椭圆！打个极限的例子长圆孔8*10000！那么边上就是2个直径为8的半圆，中间是长方形的！当钢结构中用到D时，一般表示圆管，外径为8，例如系杆。当有∮时，表示圆钢（实心）直径为8.
1.长圆孔不是椭圆孔。2.长圆孔25*40 表示宽方向25mm 长方向40mm 加工上往往做成四角有一定弧度的方孔。3.d=8 代表圆钢直径8mm 4.∮8 代表圆孔的孔径是8mm（钢结构部分图纸表示）。不过有时d也表示孔径，在表示螺栓的时候往往施工图M表示栓径D表示孔径。
在角焊中，a为焊角，z为焊脚，s为熔深
a 指的是焊缝的厚度，也就是等腰直角三角形的高，在欧洲标准和国际标准中用的比较多；
z 指的是焊缝的截面长度，也就是等腰直角三角形的边，在搭接焊缝中，等于板厚，应用较多；
HDL6-12B
是H型焊接工字钢吊车梁，6米跨度，有12跨，是跨中的吊车梁。
恩恩~~~6m一跨是对的，但是，我数了不是12跨~~~还有那个就是吊车梁的意思~~~~
对于那个12B还是不解~~~？
有12跨跨中的吊车梁，B表示跨中 吊车梁图集上去查找，这是标准构件。
B代表边跨吊车梁
Z代表中跨吊车梁
钢结构中LB， CB， CC， AL， GDLM 等这些个符号都表示什么？
此为钢吊车梁图上所用到 图集应该为 05G514-3
12m实腹式钢吊车梁 中级工作制（A4～A5） Q345钢
LB 为连接板
CB为支座板
AL 为边列制动梁 CL为中列制动梁
GDLM 为钢吊车梁Q345钢。
钢结构中KL和KZ: KL表示框架梁，KZ表示抗风柱。你可以看看钢结构设计手册中有关构件的一般表示方法。
角钢：俗称角铁，是两边互相垂直成角形的长条钢材，有等边角钢和不等边角钢之分。
（1）等边的角钢：等边角钢的 两个边宽相等。其规格以“边宽×边宽×边厚”的毫米数表示。如“L30×30×3”即表示边宽为 30毫米、边厚为3毫米的等边角钢。
(完整版)钢结构识图大全
1、建筑体系
1-1、门式刚架体系
1-1-1、基本构件图
1-1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式
a.典型门式刚架
6 s# ]8 P, H' }) e5 y! X8 Y
b.带吊车的门式刚架
2 K5 J% N# x' p: p2 R
c.带局部二层的门式刚架
1-1-4、基本节点
a.柱脚节点
" O; `! ^4 Q# r1 @5 j8 L# n* X
b.梁、柱节点
+ @. r: U' X" R) g5 l' @ 4 I% m! D; ?1 n% R
■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式 * t! z- I3 P. F& J! `; T* E: y/ \
■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系
1-2-1、框架图示
6 V) u$ B5 o1 v3 J 1-2-2、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
钢结构识图.
钢结构识图，一分钟科普你！
先来明确几个概念：
钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注
?
★ 钢结构中型钢的连接方法
1、焊接
2、铆接
3、螺栓连接
焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号
（1）坡口焊缝
（2）贴角焊缝
（3）塞焊缝
焊缝的图形符号和辅助符号
?
2、焊缝的标注
在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
?
焊缝的标注方法
?
焊接标注示例
?
焊缝不连续时的画法及标注
当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
?
铆接
用铆钉将两块或两块以上的钢板连接在一起
?
铆接分类
1、工厂连接
2、现场连接
铆钉类型
?
螺栓连接
1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
2、连接方法
螺栓、孔、电焊铆钉图例
?
钢梁结构图
钢梁常用于大、中跨度桥梁中
钢梁的种类
1、钢板梁
2、钢桁梁
★ 下承式简支栓焊梁
?
★ 钢梁结构图的内容
1、设计轮廓图
2、节点图
3、杆件图
4、零件图
★ 设计轮廓图
?
★ 节点图
?
★ 节点构造图
?
★ 拼接板、填板的拼装
?
★ 立体图
?
★ 节点板详图
?
★ 杆件图
?
★ 零件图
?
钢屋架结构图
★ 概述
1、钢屋架
2、钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图
1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2、比例：1：100、1：200
3、单线条表示，杆件长度直接注在单线条旁边。
?
★ 屋架详图
1、图样：立面图，上弦实形辅助投影，剖面断面图。
【精品】钢结构识图(DOC)
钢结构识图(DOC) 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除2 钢结构图，一分钟科普你！
先来明确几个概念：
钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注
★ 钢结构中型钢的连接方法 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除3
1、焊接
2、铆接
3、螺栓连接
焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号
（1）坡口焊缝
（2）贴角焊缝
（3）塞焊缝
焊缝的图形符号和辅助符号
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除4
2、焊缝的标注
在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
焊缝的标注方法
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除5
焊接标注示例
焊缝不连续时的画法及标注
当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除6
铆接
用铆钉将两块或两块以上的钢板连接在一起
铆接分类
1、工厂连接 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除7
2、现场连接
铆钉类型
螺栓连接
1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
2、连接方法
钢结构图纸基本识图 2
钢结构图纸基本识图
1 / 21
钢结构图纸基本识图
2 / 21
钢结构图纸基本识图
3 / 21
钢结构图纸基本识图
4 / 21
钢结构图纸基本识图
5 / 21
钢结构图纸基本识图
6 / 21
钢结构图纸基本识图
7 / 21
钢结构图纸基本识图
8 / 21
钢结构图纸基本识图
9 / 21
钢结构图纸基本识图
10 / 21
钢结构图纸基本识图
11 / 21
钢结构图纸基本识图
12 / 21
钢结构图纸基本识图
13 / 21
钢结构图纸基本识图
14 / 21
钢结构图纸基本识图
15 / 21
钢结构图纸基本识图
16 / 21
钢结构图纸基本识图
17 / 21
钢结构图纸基本识图
18 / 21
钢结构图纸基本识图
19 / 21
钢结构图纸基本识图
20 / 21
钢结构图纸基本识图
21 / 21
钢结构图纸基本识图 3
12345678910111213141516
1.1
1
123
2
0.000
1
2
3
1
2
1
2
194 2
3
1
2
3
4
5
6
1234567
1234
1234
12345
123
1
2 3
4
5
6
12345
123
3
200092400224001
14003140031400115007
1500172400115001
39
1
189190
1200
2400 44
2400
2400 174
2400 3
1234
123
1234
1
2
3
4
5
1.2
300500
2032820
12
2.1625
1
2
3
4
5
6.253
3
1015
123455858967
20
1234
1
-83
2
1234
134250
3 16
2 12
400
123
123456
123
123
600500400
1.4
0.000
1234567
1234567
1.5
1234
1234567
15001
2
315
4
5 6
13212223
2
3
4
12345
1
2
3
4
5
6
7
8
9
10
11
12
13
149
15 1610
1789
1856
19710
20
2121
22
23
244
25567898
265
272
282
