实验一 原理图输入方式设计数字逻辑电路
实验一 简单逻辑电路的原理图设计
实验一简单逻辑电路的原理图设计实验目的（1）学习并掌握QuartusⅡ开发系统的基本操作。
（2）学习并掌握在QuartusⅡ中原理图设计电路的方法。
（3）掌握在QuartusⅡ中设计简单逻辑电路的方法。
（4）掌握CPLD/FPGA的开发流程。
（5）掌握EDA实验开发系统的使用。
实验仪器设备（1）PC一台。
（2）QuartusⅡ开发软件一套。
（3） EDA技术实验开发系统一套。
实验要求（1）预习教材中的相关内容。
（2）阅读并熟悉本次实验的内容。
（3）用图形输入方式完成电路设计。
（4）分析功能仿真与时序仿真的差别。
（5）下载电路到EDA实验系统验证结果。
实验任务设计一个２－４线译码器并进行仿真、下载验证。
（１）２－４线译码器的逻辑线路图，在QuartusⅡ软件中完成的２－４线原理图，如下图一所示。
（２）原理图设计，编译和仿真方法与步骤。
１） 建立工程，主要包括建立工程文件，选择需要加入的文件和库，选择目标器件，选择第三方EDA 工具，结束设置。
２） 建立原理图文件，主要包括建立原理图／图表模块文件，放置元件符号，连接各元器件并命名，保存文件。
３） 对设计进行编译。
４） 仿真，主要过程包括建立矢量波形文件，添加端口或结点，编辑输入信号并保存文件，仿真。
（３） 引脚图分配。
引脚分配是为了对所涉及的工程进行硬件测试，将输入输出信号锁定在器件确定的引脚上，选择Assignment|Pins 菜单命令，确定本项目所有的输入输出引脚名，然后重新编译工程。
（４） 下载编程／配置步骤。
当连接好实验系统的下载电缆后，打开Quartus Ⅱ７．２软件，Quartus Ⅱ软件主界面中选择Tools |Programer 菜单命令，打开编程器对话框，查看左上角的Hardware 栏中硬件是否已经安装。
VCCAINPUTVCCBINPUT OUT1OUTPUT OUT2OUTPUT OUT3OUTPUT OUT4OUTPUT AND2instAND2inst1AND2inst2AND2inst3NOTinst4NOTinst5图一 实验原理图实验报告与总结实验仿真结果与分析。
实验一 组合逻辑电路分析与设计
实验一逻辑电路的设计与分析一．实验目的：1.基本熟悉数字电路实验箱和示波器的使用2.掌握逻辑电路的设计方法，并且掌握推导逻辑表达式的方法3.会根据逻辑表达式来设计电路二．实验仪器及器件：1.数字电路实验箱，示波器2.器件：74LS00（简化后，无需使用，见后面）74LS86（异或门），74LS197三．实验内容：设计一个代码转换电路，输入为4位8421码输出为4位循环码（格雷码）。
四．实验步骤：步骤一：用逻辑开关模拟二进制代码输入，并把输出接LED灯并检查电路，看电路是否正常工作步骤二：用74LS197计数器构成四位计数器，即十六进制计数器作为输入信号源。
首先74LS197的CP0接连续脉冲作为时钟输入，然后Q0与CP1连接，再将MR,PL接地，那么Q3，Q2，Q1，Q0就是计数器的输出。
将Q3，Q2，Q1，Q0分别接LED灯，看是否工作正常。
注：接完后，MR,PL要接回高电压或不接任何东西即拨开，重新打开电源，才能启动计数器步骤三：计数器正常后，将Q3直接作为输出G3，将Q3和Q2接74LS86（异或门）的输入端，则输出端即为G2，将Q2和Q1接74LS86（异或门）的输入端，则输出端即为G1，将Q1和Q0接74LS86（异或门）的输入端，则输出端即为G0，将G3，G2，G1，G0，Q3，Q2，Q1，Q0，CP0接入示波器的通道接口，进行数据观察注：当接入示波器的通道接口时，要将连续脉冲调至10KHz的方波步骤四：用示波器观察并记录G3，G2，G1，G0，Q3，Q2，Q1，Q0，CP0的波形。
注：注意电压波形图之间的相位关系五．实验报告1.逻辑电路设计过程（1）根据给定的输入4位8421码和输出4位循环码的因果关系列出真值表（2）由真值表画出卡诺图并写出逻辑表达式且对其进行化简变换 3G33Q G =∴8421码表 循环码表 Q 3 Q 2 Q 1 Q 0 G 3 G 2 G 1 G 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 1 0 0 0 1 1 0 0 1 1 0 0 1 0 0 1 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 1 1 0 0 1 0 1 0 1 1 1 0 1 0 0 1 0 0 0 1 1 0 0 1 0 0 1 1 1 0 1 1 0 1 0 1 1 1 1 1 0 1 1 1 1 1 0 1 1 0 0 1 0 1 0 1 1 0 1 1 0 1 1 1 1 1 0 1 0 0 1 111112G2323232Q Q Q Q Q Q G ⊕=+=∴1G1212121Q Q Q Q Q Q G ⊕=+=∴0G0101010Q Q Q Q Q Q G ⊕=+=∴（3）根据逻辑表达式画出逻辑图，测试逻辑功能2.用Proteus软件画出电路图并仿真电路功能（1）（2）仿真效果与功能如图为逻辑电路输入3210,,,Q Q Q Q 波形图如图为逻辑电路输出3210,,,G G G G 波形图2.按实验内容描述在实验箱上完成实验的过程，分析实验中出现的问题，记录并打印出波形，并分析波形与电路功能的关系记录波形：注：上方按由上至下顺序为输出3210,,,G G G G 波形，下方按由上至下顺序为输入1230,,,Q Q Q Q 波形实验过程出现的问题：在连接示波器的通道时没有按照顺序来连入，导致示波器上图像并没有按照由上至下的顺序显示。
数字逻辑电路实验课程设计
数字逻辑电路实验课程设计课程概述数字逻辑电路是计算机基础知识的重要组成部分，也是计算机专业课程中的重要一环。
本实验旨在通过实际操作，加深学生对数字逻辑电路原理的理解，增强学生动手实践能力，为以后相关课程的学习打下基础。
实验内容本实验的主要内容为数字逻辑电路的设计和仿真，其中包括以下几个实验项目：实验一：基础逻辑门的实现通过实验一，学生将掌握数字逻辑电路中基础逻辑门的实现方法。
实验中，学生会使用基础逻辑门实现多功能逻辑电路，练习基础逻辑电路的搭建和仿真。
实验二：组合逻辑电路的设计实验二主要是组合逻辑电路的设计与仿真。
学生将会独立设计组合逻辑电路，并调试仿真运行结果，本实验对于提高学生对组合逻辑电路理论的理解和实际操作能力有非常重要的作用。
实验三：时序逻辑电路的设计实验三主要是时序逻辑电路的设计与仿真。
学生将会掌握时序逻辑电路的设计方法，理解时序逻辑电路的工作原理。
本实验将从理论到实践，帮助学生更好的掌握时序逻辑电路的应用。
实验要求•学生需要在上课前自行预习相关知识，对每个实验项目做好实验前的准备工作。
•实验过程中，学生需要根据实验要求，独立完成实验任务，并认真记录实验过程和实验数据。
•实验报告需要按照规定格式书写，其中需包含实验目的、实验原理、实验过程、实验结果及分析等内容。
•实验完成后，需要将实验报告在规定时间内提交给授课教师，如需重做实验，需要重新安排实验时间。
实验评分每个实验项目的实验报告占总成绩的30%。
实验报告将按照格式、实验完成情况以及实验结果分析等的得分进行评分。
实验报告迟交或抄袭者，将会被计入不及格分数。
实验工具本实验需要使用电路模拟软件进行实验操作，建议使用PSPICE或MULTISIM等相关软件。
学生需要提前安装或下载相关软件，并进行必要的学习和练习。
实验总结数字逻辑电路实验是计算机专业非常重要的实践环节。
通过本实验，学生将了解到数字逻辑电路的设计与原理，并能够熟练掌握数字逻辑电路仿真工具的使用。
数字电路与EDA实践教程 原理图 文本输入法设计电路
CPLD实验报告记录表姓名：顾宝亮班级：通工0909班学号：03091327（08）成绩：一实验名称用原理图输入法设计门电路用文本输入法设计门电路二实验目的（1）掌握PLD芯片的基本使用方法，熟悉EDA软件MAX+plusⅡ操作。
（2）学会利用软件仿真和硬件实现对数字电路的逻辑功能进行验证和分析。
（3）能够利用CPLD器件开发具有基本与非逻辑功能的数字电路。
（4）进一步熟悉MAX+plusⅡ软件，学习用文本输入法设计电路。
（5）进一步熟悉CPLD数字电路设计流程。
（6）学习初步的VHDL程序设计方法。
三实验原理可编程逻辑实验是建立在数字电路基础上的一个更高层次的设计性试验。
它是借助可编程逻辑器件（PLD），采用在系统可编程技术（ISP），利用电子设计自动化软件（EDA），在计算机（PC）平台上进行的。
四实验结果实验1（1）F=A原理图F=A仿真：（2）①F=AB原理图F=AB仿真：②F=AB+CD原理图F=AB+CD仿真：③二位二进制全加器原理图全加器仿真：实验2（1）①与门编译文本仿真：②或门编译文本仿真：③与非门编译文本仿真：④或非门编译文本仿真：⑤异或门编译文本仿真：⑥同或门编译文本仿真：+编译文本（2）①F=a bc d+仿真：F=a bc d++编译文本②F=a b cd a++仿真：F=a b cd a原文已完。
下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。
编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。
一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。
本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。
本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。
本工程建筑面积:27#楼3824.75m2;30#楼3824.75 m2。
北邮数字电路与逻辑设计实验-QuartusⅡ 原理图输入发设计与实现
数字电路与逻辑设计实验实验报告实验一 QuartusⅡ原理图输入发设计与实现学院：信息与通信工程学院班级：2011xxxxxx班姓名：xxx学号：xxxxxxxxxx一、报告概要1.实验名称：QuartusⅡ原理图输入发设计与实现2.实验任务要求：1）用逻辑门设计一个半加器，仿真验证其功能，并生成新的半加器图形模块单元2）用刚生成的半加器模块和逻辑门设计与实现一个全加器，仿真验证其功能，并下载到实验板测试，要求拨码开关设定为输入，发光二级管设定为显示输出。
3）用3-8译码器和逻辑单元设计和实现函数F=C B A +C BA +CB A +CBA,仿真验证其功能，下载到实验板测试。
要求拨码开关设定为输入信号，发光二极管显示输出信号。
二、设计思路与过程（1）半加器1）半加器的应有两个输入值，两个输出值。
A表示加数，B表示被加数，S表示半加和，C表示向高位的进位。
23或门的输出，C为与门的输出。
4）利用QuartusII仿真实现其逻辑功能，并生成新的半加器图形模块单元。
(2)全加器1）全加器可以由两个半加器和一个或门构成。
全加器有三个输入值，两个输出值：A为加数，B为被加数，C为低位向高位的进位3) 利用全加器的逻辑表达式和半加器的逻辑功能，实现全加器。
(3) 3线—8线译码器（74L138）1）利用QuartusII选择译码器（74L138）的图形模块单元。
2）逻辑函数为F=C B A +C B A +C B A +CBA，真值表如下30247和一个与非门实现。
将译码器输出端Y0、Y2、Y4、Y7作为输入端接到与非门即可实现函数。
三、实验原理图1.半加器2.全加器3.3线-8线译码器四、仿真波形图1.半加器2.全加器3.3线-8线译码器五、仿真波形图分析1.半加器仿真波形图分析：当半加器的2个输入端都输入0时，即A=B=0时，则有输出：半加和S=0，进位端C=0。
当半加器2个输入端有一个为1时，即A=1,B=0 或A=0,B=1时，则有输出：半加和S=1，进位端C=0。

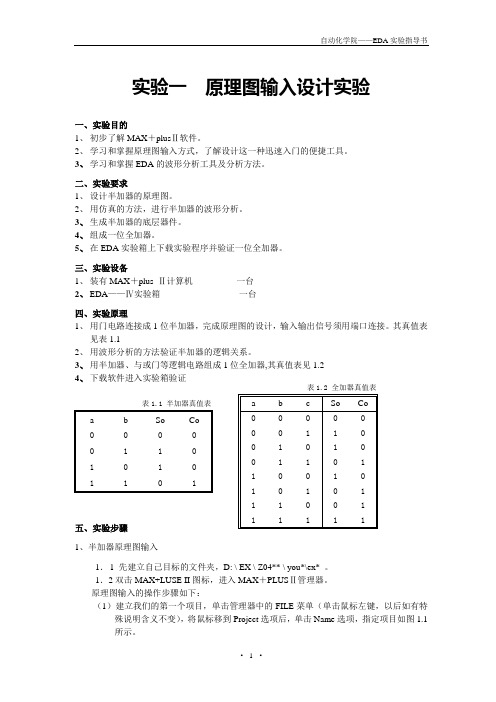

原理图输入设计实验
