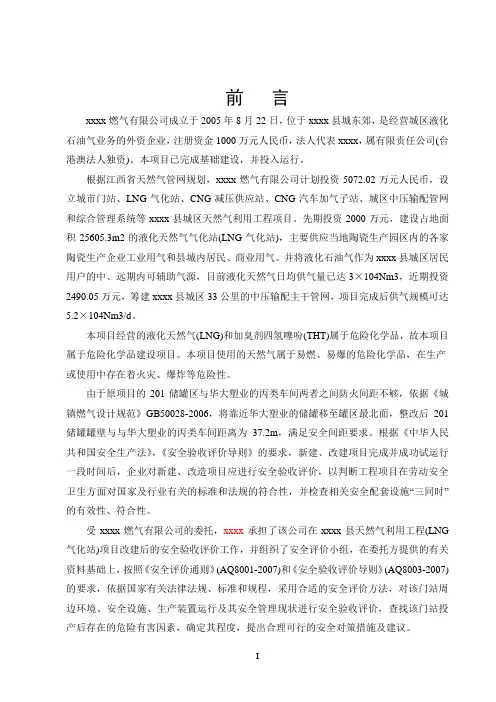

xxxx燃气有限公司天然气利用工程(LNG气化站)建设项目安全验收评价报告

前言xxxx燃气有限公司成立于2005年8月22日，位于xxxx县城东郊，是经营城区液化石油气业务的外资企业，注册资金1000万元人民币，法人代表xxxx，属有限责任公司(台港澳法人独资)。

本项目已完成基础建设，并投入运行。

根据江西省天然气管网规划，xxxx燃气有限公司计划投资5072.02万元人民币，设立城市门站、LNG气化站、CNG减压供应站、CNG汽车加气子站、城区中压输配管网和综合管理系统等xxxx县城区天然气利用工程项目。

先期投资2000万元，建设占地面积25605.3m2的液化天然气气化站(LNG气化站)，主要供应当地陶瓷生产园区内的各家陶瓷生产企业工业用气和县城内居民、商业用气。

并将液化石油气作为xxxx县城区居民用户的中、远期内可辅助气源，目前液化天然气日均供气量已达3×104Nm3，近期投资2490.05万元，筹建xxxx县城区33公里的中压输配主干管网，项目完成后供气规模可达5.2×104Nm3/d。

本项目经营的液化天然气(LNG)和加臭剂四氢噻吩(THT)属于危险化学品，故本项目属于危险化学品建设项目。

本项目使用的天然气属于易燃、易爆的危险化学品，在生产或使用中存在着火灾、爆炸等危险性。

由于原项目的201储罐区与华大塑业的丙类车间两者之间防火间距不够，依据《城镇燃气设计规范》GB50028-2006，将靠近华大塑业的储罐移至罐区最北面，整改后201储罐罐壁与与华大塑业的丙类车间距离为37.2m，满足安全间距要求。

根据《中华人民共和国安全生产法》，《安全验收评价导则》的要求，新建、改建项目完成并成功试运行一段时间后，企业对新建、改造项目应进行安全验收评价，以判断工程项目在劳动安全卫生方面对国家及行业有关的标准和法规的符合性，并检查相关安全配套设施“三同时”的有效性、符合性。

受xxxx燃气有限公司的委托，xxxx承担了该公司在xxxx县天然气利用工程(LNG 气化站)项目改建后的安全验收评价工作，并组织了安全评价小组，在委托方提供的有关资料基础上，按照《安全评价通则》(AQ8001-2007)和《安全验收评价导则》(AQ8003-2007)的要求，依据国家有关法律法规、标准和规程，采用合适的安全评价方法，对该门站周边环境、安全设施、生产装置运行及其安全管理现状进行安全验收评价，查找该门站投产后存在的危险有害因素，确定其程度，提出合理可行的安全对策措施及建议。

LNG和CNG合建站安全评价报告1

前言受山西天标天然气有限公司委托, 我中心派遣专职安全评价人员对该公司介休市洪善村液化天然气和压缩天然气加气合建站项目的基本情况、周边环境进行了较深入的调查；对本项目站址、总平面布置、工艺设备及设施、消防设施、辅助设施等方面存在的危险有害因素进行了初步分析；根据建设项目危险有害因素的特征确定评价单元, 选择评价方法, 进行安全条件评价, 并按照《危险化学品建设项目安全评价细则（试行）》（安监总危化〔2007〕255号）的要求, 编制本建设项目安全评价报告。

山西兴新安全生产技术服务中心2015年12月目录1 概述 (4)1.1安全评价目的和原则 (4)1.2评价工作经过 (4)1.3评价对象及评价范围 (5)1.4评价工作程序 (5)2 建设项目概况 (8)2.1建设项目概况 (8)2.2工艺及设备 (25)3 主要危险化学品理化特性 (31)4危险、有害因素分析结果 (33)4.1工艺设施运行过程中危险有害因素分析结果 (33)4.2充装、贮存及运输过程中危险有害因素分析结果 (33)4.3电气设施运行过程中的危险有害因素分析结果 (33)4.4自动控制系统危险有害因素分析结果 (33)4.5主要危险作业场所汇总 (34)4.6主要职业危害汇总 (34)4.7施工期危险、有害因素分析结果 (34)4.8人员管理危险、有害因素分析结果 (35)4.9爆炸危险区域划分结果 (35)4.10两重点一重大辨识结果 (36)4.11风险分析结果........................................ 错误!未定义书签。

5评价单元划分及评价方法选择 .. (37)5.1评价单元划分 (37)5.2各单元评价方法选择 (37)6 定性、定量分析危险有害程度的结果 (39)6.1定性、定量分析固有危险程度的结果 (39)6.2事故案例分析结果 (41)7 安全条件分析结果 (43)7.1加气站工艺装置及储存设施与周边设施距离 (43)7.2站址选择及总图安全评价结果 (43)7.3加气站工艺设备设施安全评价结果 (46)7.4当地自然条件对本项目的影响分析结果 (46)8安全对策与建议和结论 (49)8.1工艺设备、设施与防护装置方面 (49)8.2安全管理方面 (51)8.3安全施工方面 (53)8.4重大危险源安全管理方面............................... 错误!未定义书签。

LNG加气站新建项目安全评价单元的划分结果及理由说明

LNG加气站新建项目安全评价单元的划分结果及理由说明一、项目背景及重要性：LNG加气站是指用于加注液化天然气（LNG）的加气设施，它在能源领域具有重要的作用。

由于LNG具有较高的能量密度和低储存压力，因此在交通运输领域替代传统的汽油和柴油燃料具有巨大的潜力。

然而，由于LNG具有易燃、易爆和有毒的特性，LNG加气站的建设必须严格遵守相关安全标准和规定，以确保运营过程中的安全可靠性。

二、划分安全评价单元的目的：划分安全评价单元的目的是为了全面、系统地评估LNG加气站新建项目的安全风险和隐患，并提出相应的安全管理措施和应对措施。

合理的安全评价单元划分可以提高评估的精度和可操作性，进一步保障项目的安全性。

三、安全评价单元的划分结果及理由说明：根据LNG加气站的建设和运营过程中的安全特点，我们将安全评价单元划分为以下五个单元，并解释每个单元的重要性和划分依据：1.压缩设备单元：该单元包括LNG加气站中的所有压缩设备，如泵、压缩机和调压阀等，这些设备是LNG加气站的核心组成部分，也是安全风险最高的环节之一、压缩设备的运行稳定性和安全可靠性直接影响到整个加气站的安全性。

因此，对该单元的安全风险进行全面评价，制定相应的安全管理措施是至关重要的。

2.储罐单元：该单元包括LNG加气站中的LNG储罐，LNG储罐是存储和供应LNG的重要设施，其安全性直接关系到加气站的安全。

LNG具有低温、高压和易燃易爆的特性，所以对储罐的安全风险进行评估，制定相应的安全管理措施非常必要。

3.输气管道单元：该单元包括LNG加气站中的输气管道系统，输气管道是将LNG从储罐输送到加气设备的重要通道，输气过程中存在着安全风险。

输气管道的设计和建设质量直接影响到输气过程的安全性。

因此，对输气管道单元进行安全评价，引入风险管理措施是为了确保加气站运营过程中的安全。

4.环境保护单元：该单元包括LNG加气站对环境的影响评价和环境保护措施。

由于LNG具有高热值和少量废气排放的特点，因此对LNG加气站的环境影响进行评价，确定相应的环境保护措施是确保加气站项目可持续发展的重要环节。

LNG液化天然气项目安全检查表分析评价

LNG液化天然气项目安全检查表分析评价1.1 评价内容工程建设方案安全初始评价是根据本项目的可行性研究报告，从安全卫生防护要求、自然灾害的威胁程度及抗御的可能性、外部环境影响等角度对厂址选择、总平面布置等方面进行评价，并提出相的完善和防护措施，以达到工程的本质安全化要求。

1.2 评价方法将可行性研究报告的内容与国家相关的法规、标准、规范和规定的要求和相关的安全经验进行对比，以定性分析方法论证设计方案是否符合有关安全卫生的要求。

本工程项目采用安全检查表的形式，对厂址选择、总平面布置等方面进行安全评价。

1.3 安全检查表的编制及评价分析安全检查表编制依据有：（1）国家、行业相关标准和规定（2）国类企业有关安全管理经验（3）以往事故案例1.4 安全检查表评价（见表5-1）表5-1 LNG装置安全检查表说明：该检查表采用下述四种符号表示评价结果：“√”表示符合条件；“×”表示不符合条件；“△”表示部分符合，尚待后续设计时明确或细化；“O”表示需要在后续设计中进一步落实。

1.5 固有危险程度和风险程度的分析通过对本项目工程建设的初始方案利用安全检查表进行评价，得出以下评价结论：（1）本项目采用国内较为先进的LNG生产工艺，工艺技术成熟，工艺技术方案选择合理，满足安全生产要求。

（2）本项目选址项目处于二三级湿陷性土地带，对建设项目有一定影响；所处地区南部塔尔山有产生滑坡的可能，设计和施工时应采取有效的措施。

（3）LNG装置远离居民区、生产单位及其它构筑物等，项目位置基本满足安全条件要求。

（4）LNG站选址在山沟口，故暴雨和洪水威胁站区和管网安全，其作用范围大；内涝浸渍设备，影响生产，对管道因冲刷易使管道破裂而引发火灾、爆炸事故。

企业要按规定做好排水设计，采取措施防止洪涝灾害的危害。

（5）装置区内按功能分区较明确，各装置之间的间距满足规范要求。

（6）可研报告中对消防设施、防雷、防静电设施、防爆泄压等设施均有所提及，但尚需要在后续设计中逐一落实。

LNG加气站新建项目采用的安全评价方法及理由说明

1NG加气站新建项目采用的安全评价方法及理由说明
11安全评价方法的选择
根据《危险化学品建设项目安全评价细则(试行)》的要求和加气站的特点及生产工艺情况，本次评价选用以下评价方法：
(1)预先危险性分析(PHA)；
(2)火灾爆炸危险指数评价；
(3)灾害评估。

1.2评价方法选择说明
(1)根据《安全评价通则》和《危险化学品建设项目安全评价细则》的要求，首先对3个评价单元进行预先危险性分析，该方法考虑了概率及后果，比较全面，但经验的成分较多。

(2)1NG泄漏主要危险因素是火灾爆炸，故选取1NG罐和加气机两个火灾爆炸危险最大的单元进行火灾爆炸指数分析，该方法可定量的确定单元固有的本质危险性；两种评价方法，一种定性分析，一种定量分析，结合起来就能起到有益的补充，为企业进一步提高安全管理水平提供科学依据。

(3)灾害评估可定量的计算出1NG储罐发生事故造成的损失大小，以利于企业直观的引起重视。

LNG加气站新建项目选用的安全评价方法简介

LNG加气站新建项目选用的安全评价方法简介附1.1 预先危险性分析方法简介“预先危险性分析”（PHA）是一种应用范围较广的定性评价方法。

是在进行某项工程活动（包括设计、施工、生产、维修等）之前，对系统存在的各种危险因素（类别、分布）、出现条件和事故可能造成的后果进行宏观、概略分析的系统安全分析方法。

其目的是早期发现系统的潜在危险因素，提出相应的防范措施，防止这些危险因素发展成为事故，避免考虑不周全所造成的损失。

“预先危险性分析法”的主要功能有：（1）大体识别与系统有关的主要危险；（2）鉴别产生危险的原因；（3）估计事故出现对人体及系统产生的影响；（4）判定已识别的危险性等级，并提出消除或控制危险性的措施。

“预先危险性分析法”主要步骤如下：（1）熟悉对象系统确切了解对象系统的生产目的、工艺流程、生产设备、物料、操作条件、辅助设施、环境状况等资料，搜集类似系统、设备和事故统计、分析资料。

（2）分析危险、有害因素和触发原因按所划分的评价单元，从能量转化、有害物质、设备故障、人员失误及外界影响等方面分析各单元、各部位存在的危险、有害因素，分析触发事件及事故原因。

（3）推测可能导致的事故类型的危险或危害程度危险、有害因素后果划分为四个危险等级：I级：安全级，可以忽略；II级：临界级，处于事故边缘状态，暂时尚不能造成人员伤亡和财产损失，应予排除或采取控制措施；III级：危险级，造成人员伤害和主要系统损坏，要立即采取措施；IV级：破坏级，会造成人员伤亡和众多伤残及系统损坏，必须立即排除。

（4）制定相应安全措施按危险、有害因素后果危险等级的轻、重、缓、急，采取相应的对策措施。

附1.2 道化学火灾爆炸危险指数评价美国道化学公司火灾、爆炸指数评价（第七版）法是以代表工艺过程危险的主要物质的潜能——“物质系数”为基础，结合工艺过程中确定事故损害大小的主要因素——“一般工艺危险系数”及设备状况、物料处理量、毒物危害、安全装置等导致事故发生的影响因素——“特殊工艺危险系数”，对工艺装置及所含物料的实际潜在火灾、爆炸危险性进行客观的定量计算和评价。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

年产2200万Nm3工业用瓶装天然气(LNG)技改项目(年产2200万Nm3天然气(LNG)技改项目)设立安全评价报告年产2200万Nm3工业用瓶装天然气(LNG)技改项目(年产2200万Nm3天然气(LNG)技改项目)设立安全评价报告项目名称：××××气体有限公司年产2200万Nm3工业用瓶装天然气(LNG)技改项目(年产2200万Nm3天然气(LNG)技改项目)设立安全评价报告前言××××有限公司创建于1995年，其前身为xxxx胡库气体厂，座落于科技工业园炉头工业区,法定代表人xxx，注册资金xx万元，主要从事液体二氧化碳、液氧、液氩、液氮的生产（灌装）及乙炔、氦气、氖气的批发、零售业务。

公司现有员工25人，其中技术人员6人，安全管理员1人。

企业为了满足本地区的需求和求得自身生存和发展，提出新设年产2200万Nm3 工业用瓶装天然气(LNG)技改项目(年产2200万Nm3天然气(LNG)技改项目)，总投资2668万元。

根据《中华人民共和国安全生产法》（中华人民共和国主席令第70号）、《危险化学品安全管理条例》（国务院令第344号）、《危险化学品建设项目安全许可实施办法》（国家安监总局令第8号）等国家有关法律法规的规定，该建设项目应进行设立安全评价。

为此，xxxx有限公司委托我公司对该项目开展设立安全评价工作。

评价项目组通过资料准备，运用安全检查表、事故树、蒸气云爆炸分析和预测该建设项目可能存在的危险、有害因素的种类和程度，提出了安全对策措施及建议。

并依据国家安全设立评价的要求，编制了本项目的设立安全评价报告。

在评价过程中，得到xxxx有限公司的大力配合和支持，在此表示衷心的感谢！目录1. 概述 (1)1.1评价目的 (1)1.2评价范围 (1)1.3评价工作程序 (2)2.建设项目概况 (4)2.1建设单位简介 (4)2.2建设项目概况 (4)2.2.1 建设项目生产工艺技术 (4)2.2.2项目选址 (4)2.2.3产品和原辅材料 (5)2.2.4工艺工艺简介 (5)2.2.5主要生产设备 (8)2.2.6物料储存情况 (8)2.2.7总平面布置 (8)2.2.8公用工程及辅助设施 (9)2.2.9运输量 (9)2.2.10组织机构设置及定员 (10)3.危险、有害因素辨识结果 (11)3.1建设项目涉及的危险化学品理化性质及危险特性 (11)3.2危险化学品包装、储存、运输的技术要求 (12)3.3主要危险、有害因素分析结果 (12)3.4次要危险、有害因素分析结果 (12)3.5重大危险源辨识结果 (13)4.评价方法和评价单元 (14)4.1评价单元划分 (14)4.1.1 评价单元划分原则 (14)4.1.2 评价单元划分 (14)4.2评价方法选择 (14)5 定性、定量评价结果 (15)5.1固有危险程度分析结果 (15)5.2风险程度分析结果 (15)5.3事故案例分析 (15)6.建设项目安全条件分析结果 (17)6.1建设项目周边环境概况 (17)6.1.1项目地理位置 (17)6.1.2地形、地貌、地质 (17)6.1.3水文 (17)6.1.4气象 (17)6.2建设项目的安全条件分析 (19)6.2.1重大危险源储存设施与周边重要场所、区域距离 (19)6.2.2建设项目对周边环境的影响 (19)6.2.3周边环境对建设项目的影响 (20)6.2.4自然条件对建设项目的影响 (20)6.2.5 项目选址评价结果 (22)6.2.6 总平面布置评价结果 (22)6.2.7工艺技术和装置设备评价 (22)6.2.8公用工程与本项目配套性分析结果 (22)7.安全对策措施及建议 (23)7.1可行性研究报告提出的安全对策措施 (23)7.2本评价提出的安全对策措施 (25)7.2.1总图布置和建筑方面安全对策措施 (25)7.2.2管道及附件、储罐、容器、气化器、气体加热器和检测仪表 (26)7.2.3消防给水、排水和灭火器材对策措施 (27)7.2.4建筑和生产辅助设施对策措施 (28)7.2.5天然气充装对策措施 (28)7.2.6安全管理对策措施 (29)7.2.7安全色、安全标志措施 (30)7.2.8防止其他伤害 (30)7.2.9施工过程的安全对策 (30)8.评价结论 (32)9.与建设单位交换意见情况 (33)附1.平面布置图、流程简图 (34)附2.选用的安全评价方法简介 (34)2.1安全检查表分析法 (34)2.2事故树 (34)2.3蒸气云爆炸 (35)附3.危险、有害因素分析过程 (36)3.1综述 (36)3.2物质的危险、有害因素识别 (36)3.3储配作业火灾爆炸危险有害因素辨识 (39)3.3.1 LNG罐区储存过程的的危险性分析 (39)3.3.2槽车卸车过程中的火灾、爆炸危险性 (39)3.3.3充装过程中的危险性 (40)3.3.4气瓶储存的危险性分析 (40)3.3.5厂内运输、装卸过程的危险有害因素分析 (41)3.3.6气化 (41)3.3.7压缩过程分析 (42)3.3.8液化天然气输送过程中的危险有害因素辨识 (42)3.4主要设备危险有害因素分析 (42)3.4.1管道 (42)3.4.2储罐 (43)3.4.3安全附件 (43)3.4.4电气设备危险有害因素分析 (43)3.4.5压缩机 (44)3.4.6空温气化器 (44)3.5厂外运输过程的危险有害因素分析 (44)3.6安全管理方面的危险、有害因素辨识 (45)3.7心理、生理性和行为性危险、有害因素 (46)3.8其它危险、有害因素辨识 (46)3.8.1机械伤害 (46)3.8.2雷电危害 (46)3.8.3车辆伤害 (46)3.8.4物体打击 (47)3.8.5高处坠落 (47)3.9危险、有害因素分析小结 (47)3.10重大危险源辨识 (47)附4.定性、定量分析危险、有害程度的过程 (49)4.1项目固有危险程度分析 (49)4.1.1危险化学品数量及状态分析 (49)4.1.2 各单元固有危险性分析 (49)4.2风险程度分析 (50)4.2.1 LNG储罐火灾、爆炸事故树分析 (50)4.2.2重大事故模拟 (52)4.3项目选址评价 (53)4.4建（构）筑物情况分析 (55)4.4.1建（构）筑物耐火等级 (55)4.4.2总平面布置的防火间距检查 (55)4.4.3站区道路 (56)4.5主要工艺技术、装置设备及其安全可靠性分析 (56)4.6公用工程与本项目配套性分析 (57)4.6.1给排水 (57)4.6.2供电 (57)4.6.3消防 (57)4.7案例分析 (57)附5.安全评价依据 (62)5.1有关法律、法规、规章等规范性文件 (62)5.2主要标准、规范、规程 (63)5.3有关技术文件、资料 (65)附件：1.企业工商营业执照复印件2.项目相关批文复印件3.项目区域位置图、总平面布置图4.所涉及物质的安全技术说明书第一部分：评价报告主要内容1. 概述1.1评价目的1）设立安全评价是落实建设项目安全生产“三同时”、制订安全生产规划、降低生产经营活动事故风险的技术支撑。

2）为贯彻“安全第一、预防为主、综合治理”的安全生产方针，确保建设工程项目中的职业安全与卫生技术措施和设施与主体工程同时设计、同时施工、同时投产使用，保证建设项目建成后在职业安全、职业卫生方面符合国家的有关法规、标准和规定，建设项目在初步设计会审前必须进行设立安全评价。

3）找出本项目投产运行后存在的主要危险、有害因素及其产生危险、危害后果的主要条件，分析可能产生的危险、危害程度。

4）针对主要危险、有害因素，提出合理可行的劳动安全卫生工程技术措施和管理对策措施，以提高建设项目的本质安全化水平，避免和减少事故以及职业病的发生。

5）为安全生产监督管理部门对该建设项目实施监督管理提供依据。

1.2评价范围本项目评价范围包括：1）年供产2200万Nm3工业用瓶装天然气(LNG)工艺设施（含使用的设备、电气、仪表控制系统、站内管道系统等，不含站外管道系统）及建构筑物。

2）涉及的危险化学品为天然气(压缩或液化的)。

3）与上述产品相配套的水、电、汽、消防等公用工程系统。

4）原料的贮存设施。

5）厂内各功能区间及其与周边环境的距离。

6）管理体系、管理制度及人员资质等。

本项目评价内容主要为项目的劳动安全、劳动卫生、安全卫生管理的评价。

劳动安全方面的评价内容包括：项目可能存在的主要危险、有害因素及重大危险源的辨识和评价；拟建装置的防火、防爆，特种设备（压力容器、压力管道）及特种作业，机械设备、设施，电气设备、仪器仪表及自控系统，高处作业、厂内运输等方面的符合性评价和定性、定量评价；主要涉及人员、物料、设备设施和管理培训等内容。

劳动卫生方面的评价内容包括：毒物、噪声、通风、高低温作业等。

安全卫生管理方面的评价内容包括：安全卫生管理体系及人员、安全卫生管理制度、安全卫生管理设施等。

凡涉及本项目的环保、厂外运输问题，按照国家有关标准和规定执行，不在本评价范围之内，本报告只做一般性表述；台风、洪水等自然灾害方面的危险也不包括在本评价范围内。

消防应符合国家消防法的相关规定，本项目只进行一般性检查、评价。

另站外管道系统也不在本评价范围之内。

1.3 评价工作程序设立安全评价工作程序如图1-1所示。

设立安全评价程序一般包括：准备阶段；辨识危险、有害因素；划分评价单元；确定评价方法；定性、定量分析危险、有害程度；分析安全条件；提出安全对策与建议；整理、归纳设立安全评价结论；与建设单位交换意见；编制设立安全评价报告。

图1-1 设立安全评价工作程序2.建设项目概况2.1建设单位简介xxxx有限公司创建于1995年，其前身为xx市xx气体厂，座落于xx市工业园炉工业区,法定代表人xxx，注册资金60万元，主要从事液体二氧化碳、液氧、液氩、液氮的生产（灌装）及乙炔、氦气、氖气的批发、零售业务。

公司占地面积为6000m2，建筑面积约4000 m2，拥有一套150Nm3/h空分装置，及氧气、二氧化碳、氩气充装间，形成年充装二氧化碳(液化的)2000t、液氧30万瓶、液氩3000t、液氮60万瓶，于2008年7月换领了《安全生产许可证》，编号：xxxxxxx。
