有源滤波器设计
有源滤波器是指在滤波器电路中引入了放大器或运算放大器等有源元件，以增强滤波器的 性能和功能。有源滤波器设计的基本步骤如下：
1. 确定滤波器的类型和要求：确定需要设计的滤波器类型，如低通、高通、带通或带阻滤 波器，并确定其频率响应和阻带衰减等性能要求。
2. 选择滤波器的拓扑结构：根据滤波器的要求和设计目标，选择适合的有源滤波器拓扑结 构，如Sallen-Key、Multiple Feedback等。
有源滤波器设计
3. 确定滤波器的参数：根据滤波器类型和设计要求，确定滤波器的参数，如截止频率、增 益、阻带衰减等。
4. 选择有源元件：根据滤波器的参数和设计要求，选择合适的有源元件，如运算放大器、 放大器等。
5. 进行电路分析和计算：使用电路分析工具或手算方法，对有源滤波器进行电路分析和计 算，包括电压增益、频率响应、阻带衰减等。
有源滤波器设计
需要注意的是，在有源滤波器设计中，除了滤波器的性能和功能要求外，还需要考虑有源 元件的稳定性、功耗和噪声等因素。同时，对于复杂的有源滤波器设计，可能需要进行频域 和时域的混合分析，以及考虑非线性和非理想性等因素。因此，对于初学者来说，建议参考 相关的教材、学习资料和电路设计软件，或者咨询专业工程师的意见和指导。
பைடு நூலகம்
常用模拟滤波器的设计方法
常用模拟滤波器的设计方法设计模拟滤波器常用的方法有很多种，如巴特沃斯滤波器、切比雪夫滤波器、脉冲响应滤波器等。
这些方法各有特点，适用于不同的滤波器设计需求。
下面将逐步介绍常用模拟滤波器的设计方法。
1. 巴特沃斯滤波器的设计方法巴特沃斯滤波器是一种最常用的模拟滤波器，其主要特点是通频带的频率响应是平坦的，也就是说在通过的频率范围内的信号不会被衰减或增强。
巴特沃斯滤波器的设计方法包括以下步骤：1.1 确定滤波器类型首先，根据滤波器的设计需求，确定滤波器的类型，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
不同类型的滤波器在频率响应和陡度上有一些差异。
1.2 确定滤波器模型根据滤波器类型，选择相应的滤波器模型。
比如，低通滤波器通常选择Butterworth滤波器模型、Elliptic滤波器模型或者Chebyshev滤波器模型。
1.3 确定滤波器参数确定滤波器的相关参数，包括截止频率、阻带衰减和通带波纹等。
这些参数的选择需要根据特定的滤波器性能需求决定。
1.4 开始设计根据确定的滤波器模型和参数，开始进行滤波器的设计。
可以使用电路设计软件进行模拟，或者手动计算和画图设计。
1.5 仿真和优化设计完成后，对滤波器进行仿真，检查其频率响应和时域特性。
根据仿真结果，可以调整一些参数以优化滤波器的性能。
1.6 实际搭建和测试在电路板上搭建设计好的滤波器电路，并进行实际测试。
测试结果比较与设计要求进行评估和调整，最终得到满足要求的滤波器。
2. 切比雪夫滤波器的设计方法切比雪夫滤波器是一种在通频带内具有较窄的波纹和较快的过渡带的滤波器。
其设计方法如下：2.1 确定滤波器类型和阶数选择滤波器的类型和阶数，通常切比雪夫滤波器可以选择类型Ⅰ和类型Ⅱ。
阶数的选择取决于滤波器对波纹的要求和频率范围。
2.2 确定滤波器参数确定滤波器的相关参数，包括截止频率、阻带衰减、通带波纹和过渡带宽度等。
这些参数的选择需要根据特定的滤波器性能需求决定。
完整的有源滤波器设计
完整的有源滤波器设计
有源滤波器是一种特殊的电子滤波器，它使用运算放大器等有源元件来增强滤波性能。
有源滤波器可以实现更大的增益，并且具有较低的噪声和较高的带宽。
有源滤波器的设计过程可以分为以下几个步骤：
1.确定滤波器的类型：首先需要确定所需的滤波器类型，例如低通、高通、带通或带阻滤波器。
每种类型的滤波器有不同的应用和性能特点。
2.确定滤波器的规格：根据具体的需求，确定滤波器的截止频率、增益、带宽等规格。
这些规格将直接影响之后的设计过程。
3. 选择合适的滤波器拓扑结构：根据滤波器的规格要求，选择合适的滤波器拓扑结构。
常见的有源滤波器拓扑包括Sallen-Key拓扑、多反馈拓扑等。
4.设计滤波器电路：根据选择的滤波器拓扑，设计滤波器的电路图。
这包括选择合适的元件值和计算反馈网络。
5.仿真和优化：使用电子设计自动化软件（如SPICE）对滤波器电路进行仿真，并进行优化。
通过调整元件值和拓扑结构，使得滤波器能够满足规格要求。
6.PCB设计和布局：在完成滤波器电路的设计和优化后，进行PCB设计和布局。
在布局过程中，需要考虑信号路径的长度和干扰抑制等因素。
7.绘制电路图和元件布局：最后，根据PCB设计结果，绘制滤波器的电路图和元件布局图。
这将是完整的有源滤波器设计的最终结果。
有源滤波器的设计需要理解滤波器的基本原理和电路分析技术，并且需要具备电子电路设计和PCB设计的技能。
同时，设计师还需要充分考虑电路参数的影响，如运算放大器的增益带宽积、电源电压等。
通过合理的设计和优化，可以得到满足规格要求的高性能有源滤波器。
(整理)带通滤波器的设计步骤0001
带通滤波器设计流程滤波器是具有频率选择性的双端口器件。
由于谐振器的频率选择性,所以规定的频率信号能够通过器件，而规定频率信号以外的能量被反射， 从而实现频率选择的功能。
滤波器从物理结构上，就是由一些不同的单个谐振器按相应的耦合系 数组合而成，最后达到规定频率的信号从输出端通过的目的。
1. 滤波器技术指标1.1 工作频率范围： 1060MH ± 100MHz1.2插入损耗： 0.5dB max1.3 驻波比：1.2 max1.4 带外抑制：>20dB@f ± 200MHz >35dB@f ± 300MHz >60dB@f ± 500MHz1.5 寄生通带： f > 3500MHz 以上，对衰减不作要1.6 工作温度：-55 ° Cto+85°C1.7 最大输入脉冲功率：400W最大输入平均功率：20W2. 滤波器设计原理3. 滤波器结构选择3.1物理结构选择根据以上技术指标选择 腔体交指型带通滤波器，主要的原因是因为它 有着良好的带通滤波特性，而且它结构紧凑、结实；且容易制造；谐振杆端口 2图1滤波器原理图的长度近似约为入/ 4（波长）°，故第二通带在3倍fo上，其间不会有寄生响应。
它用较粗谐振杆作自行支撑而不用介质，谐振杆做成圆杆，还可用集总电容加载的方法来减小体积和增加电场强度，而且它适用于各种带宽和各种精度的设计。
3.2电路结构的选择根据以上技术指标选择交指点接触形式，主要的原因是它的谐振杆的一端是开路，一端是短路（即和接地板接连在一起），长约入/ 4 °,载TE M （电磁波）模，杆1到杆n都用作谐振器，同时杆1和杆n也起着阻抗变换作用。
4. 电路仿真设计如图2模型选择。
采用An soft公司的Serenade设计，根据具体的技术指标、体积要求和功率容量的考虑，此滤波器采用腔体交指滤波器类型,使用切比雪夫原型来设计，用圆杆结构的物理方式来实现。

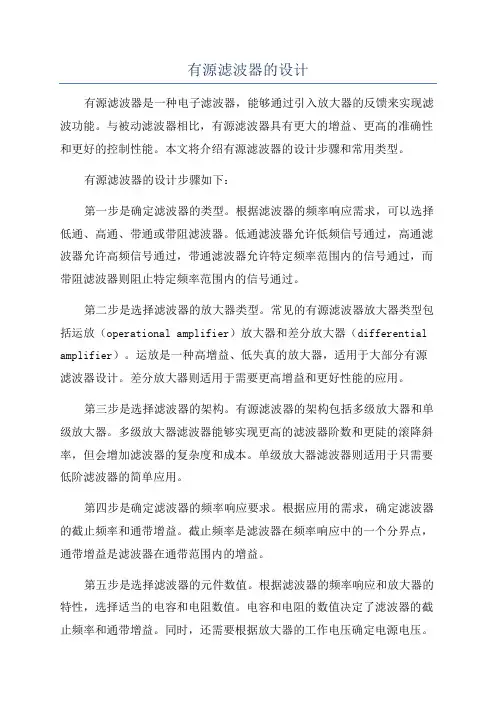

有源滤波器的设计
有源滤波器的设计有源滤波器是一种电子滤波器，能够通过引入放大器的反馈来实现滤波功能。
与被动滤波器相比，有源滤波器具有更大的增益、更高的准确性和更好的控制性能。
本文将介绍有源滤波器的设计步骤和常用类型。
有源滤波器的设计步骤如下：第一步是确定滤波器的类型。
根据滤波器的频率响应需求，可以选择低通、高通、带通或带阻滤波器。
低通滤波器允许低频信号通过，高通滤波器允许高频信号通过，带通滤波器允许特定频率范围内的信号通过，而带阻滤波器则阻止特定频率范围内的信号通过。
第二步是选择滤波器的放大器类型。
常见的有源滤波器放大器类型包括运放（operational amplifier）放大器和差分放大器（differential amplifier）。
运放是一种高增益、低失真的放大器，适用于大部分有源滤波器设计。
差分放大器则适用于需要更高增益和更好性能的应用。
第三步是选择滤波器的架构。
有源滤波器的架构包括多级放大器和单级放大器。
多级放大器滤波器能够实现更高的滤波器阶数和更陡的滚降斜率，但会增加滤波器的复杂度和成本。
单级放大器滤波器则适用于只需要低阶滤波器的简单应用。
第四步是确定滤波器的频率响应要求。
根据应用的需求，确定滤波器的截止频率和通带增益。
截止频率是滤波器在频率响应中的一个分界点，通带增益是滤波器在通带范围内的增益。
第五步是选择滤波器的元件数值。
根据滤波器的频率响应和放大器的特性，选择适当的电容和电阻数值。
电容和电阻的数值决定了滤波器的截止频率和通带增益。
同时，还需要根据放大器的工作电压确定电源电压。
第六步是根据设计要求绘制滤波器电路图。
根据选择的放大器类型和滤波器架构，绘制电路图并确定元件的布局和连接方式。
第七步是进行滤波器的仿真和测试。
使用电子设计自动化（EDA）软件对滤波器进行仿真，验证滤波器的性能是否满足设计要求。
如果有必要，可以进行实际电路的测试，并根据测试结果进行调整和优化。
有源滤波器常用的类型有以下几种：第一种是差分放大器滤波器。

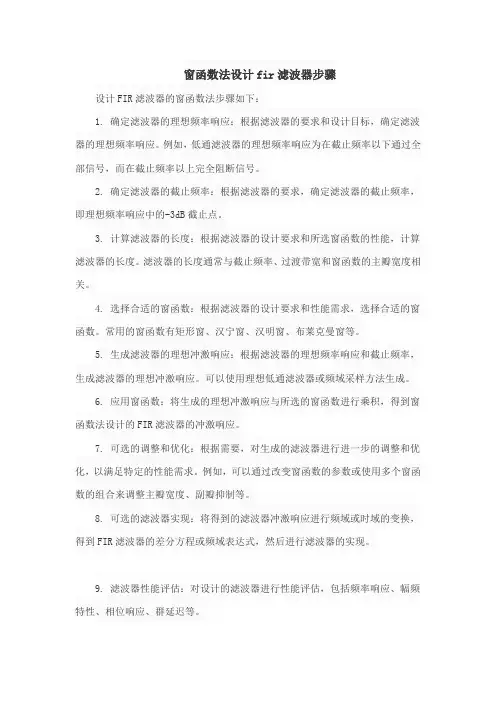

窗函数法设计fir滤波器步骤
窗函数法设计fir滤波器步骤
设计FIR滤波器的窗函数法步骤如下：
1. 确定滤波器的理想频率响应：根据滤波器的要求和设计目标，确定滤波器的理想频率响应。
例如，低通滤波器的理想频率响应为在截止频率以下通过全部信号，而在截止频率以上完全阻断信号。
2. 确定滤波器的截止频率：根据滤波器的要求，确定滤波器的截止频率，即理想频率响应中的-3dB截止点。
3. 计算滤波器的长度：根据滤波器的设计要求和所选窗函数的性能，计算滤波器的长度。
滤波器的长度通常与截止频率、过渡带宽和窗函数的主瓣宽度相关。
4. 选择合适的窗函数：根据滤波器的设计要求和性能需求，选择合适的窗函数。
常用的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
5. 生成滤波器的理想冲激响应：根据滤波器的理想频率响应和截止频率，生成滤波器的理想冲激响应。
可以使用理想低通滤波器或频域采样方法生成。
6. 应用窗函数：将生成的理想冲激响应与所选的窗函数进行乘积，得到窗函数法设计的FIR滤波器的冲激响应。
7. 可选的调整和优化：根据需要，对生成的滤波器进行进一步的调整和优化，以满足特定的性能需求。
例如，可以通过改变窗函数的参数或使用多个窗函数的组合来调整主瓣宽度、副瓣抑制等。
8. 可选的滤波器实现：将得到的滤波器冲激响应进行频域或时域的变换，得到FIR滤波器的差分方程或频域表达式，然后进行滤波器的实现。
9. 滤波器性能评估：对设计的滤波器进行性能评估，包括频率响应、幅频特性、相位响应、群延迟等。
10. 如有需要，对滤波器的设计进行调整和优化，直至满足设计要求。
实验四FIR数字滤波器的设计
实验四FIR数字滤波器的设计
FIR数字滤波器也称作有限脉冲响应数字滤波器，是一种常见的数字滤波器设计方法。
在设计FIR数字滤波器时，需要确定滤波器的阶数、滤波器的类型（低通、高通、带通、带阻）以及滤波器的参数（截止频率、通带波纹、阻带衰减、过渡带宽等）。
下面是FIR数字滤波器的设计步骤：
1.确定滤波器的阶数。
阶数决定了滤波器的复杂度，一般情况下，阶数越高，滤波器的性能越好，但计算量也越大。
阶数的选择需要根据实际应用来进行权衡。
2.确定滤波器的类型。
根据实际需求，选择低通、高通、带通或带阻滤波器。
低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留一定范围内的频率信号，带阻滤波器用于去除一定范围内的频率信号。
3.确定滤波器的参数。
根据实际需求，确定滤波器的截止频率、通带波纹、阻带衰减和过渡带宽等参数。
这些参数决定了滤波器的性能。
4.设计滤波器的频率响应。
使用窗函数、最小二乘法等方法，根据滤波器的参数来设计滤波器的频率响应。
5.将频率响应转换为滤波器的系数。
根据设计的频率响应，使用逆快速傅里叶变换（IFFT）等方法将频率响应转换为滤波器的系数。
6.实现滤波器。
将滤波器的系数应用到数字信号中，实现滤波操作。
7.优化滤波器性能。
根据需要，可以对滤波器进行进一步优化，如调整滤波器的阶数、参数等，以达到较好的滤波效果。
以上是FIR数字滤波器的设计步骤，根据实际需求进行相应的调整，可以得到理想的滤波器。
滤波器制造工艺流程
滤波器制造工艺流程滤波器是一种能够将某些频率范围内的信号通过，而将其他频率范围外的信号阻隔的电子元件。
它在电子、通信、电力、机械等领域中得到广泛应用。
本文将介绍滤波器的制造工艺流程。
一、原材料准备滤波器的制造需要使用各种电子元件，如电容器、电感器、晶体管等。
这些元件需要从供应商处采购，并进行检验和筛选，确保其符合生产要求。
二、电路设计和仿真在确定各元件的参数后，需要进行电路设计和仿真，以确定滤波器的工作性能。
通常采用电路仿真软件进行仿真，如PSpice、Multisim 等。
三、电路板制作电路板是滤波器的基础，也是最关键的部分之一。
电路板制作包括：布局设计、光绘制版、蚀刻、钻孔、焊接等步骤。
其中，布局设计需要注意元件之间的距离、阻抗匹配等问题；光绘制版需要使用光掩膜机进行制作，以便将电路图形转移到电路板上；蚀刻需要使用化学溶液和蚀刻机进行，以便将无用的铜箔蚀掉，形成电路图案；钻孔需要使用钻床进行，以便在电路板上打孔；焊接需要使用电子焊接设备进行。
四、元件安装元件安装是将电子元件按照电路图的要求安装到电路板上的过程。
通常采用手工或自动化设备进行。
手工安装需要注意元件的方向、位置、焊接质量等问题；自动化设备可以实现高效、精准的元件安装，并可以进行快速的检测和修复。
五、测试和调试测试和调试是滤波器制造的最后一步，也是最为关键的一步。
通过对滤波器进行测试和调试，可以确定其工作性能是否符合要求，如果存在问题，可以进行调整和修复。
测试和调试通常采用测试仪器进行，如频谱分析仪、示波器等。
综上所述，滤波器的制造工艺流程包括原材料准备、电路设计和仿真、电路板制作、元件安装、测试和调试等步骤。
在制造过程中需要注意各个环节的质量控制和工艺优化，以确保滤波器的工作性能和可靠性。
