MOS管应用
MOS管使用方法
MOS管使用方法MOS管，全称金属氧化物半导体场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种常用的固态电子器件。
它广泛应用于各种电子设备中，如计算机、电视、手机等。
下面将详细介绍MOS管的使用方法。
一、基本结构和特性1.结构：MOS管由金属电极、氧化物层（二氧化硅SiO2）和半导体衬底构成。
金属电极包括源极和漏极，氧化物层用于隔离和电子运动的控制。
半导体衬底则是电子运动的通道。
2.类型：MOSFET（金属-氧化层-半导体场效应管）根据衬底材料的不同，可分为N沟道MOSFET和P沟道MOSFET；根据控制电极的不同，又可分为增强型MOSFET和耗尽型MOSFET。
3.特性：MOS管具有低功耗、高开关速度、线性度好和噪音低等特点。
它的输入电阻很大，输出电流与输入电压呈线性关系。
同时，MOS管的寄生电容较小，在高频应用中更具优势。
二、使用方法1.静态特性测试：在使用MOS管之前，需要进行静态特性测试。
通过对静态特性进行测试，可以了解到MOS管的工作电流、电压和功耗等参数。
静态特性测试可使用直流电压源和万用表进行测量。
2.接线方法：MOS管的接线方法包括源极、漏极和栅极的接线。
源极和漏极可以互换位置，但电路的名称和功能会有所不同。
栅极则是控制MOS管导通的电极，需要接入控制电源。
3.工作电压选择：在应用中，需要根据具体情况选择适当的工作电压。
工作电压过高会引起过热损坏，而过低则会导致无法正常工作。
根据MOS管的参数手册，选择适合的工作电压范围。
4.电源电压选择：MOS管需要接入电源电压，工作电源电压必须适应MOS管的工作电流和功耗。
在选择电源电压时，需要注意电源电压的稳定性和噪音水平。
5.控制信号：MOS管的导通与关断由控制信号控制。
通常，将控制信号接入MOS管的栅极，通过改变栅极电压来控制MOS管的导通。
控制信号可以是直流电压、脉冲信号或交流信号。
MOS管介绍解读
MOS管介绍解读MOS管是一种双极性场效应晶体管（FET），也称为MOSFET（金属-氧化物-半导体场效应晶体管）。
它是一种由金属层、氧化物层和半导体层构成的晶体管。
MOS管被广泛用于数字电路、模拟电路和功率放大器等应用中，因为它具有很高的开关速度、较低的功耗和较高的承受电压能力。
MOS管的工作原理是通过控制栅极电压来控制电流的流动。
当栅极电压为零时，MOS管处于关闭状态，没有电流流过。
当栅极电压增加到临界值以上时，MOS管进入开启状态，允许电流流过。
MOS管的导电能力主要取决于栅极电压与漏极电压之间的差异。
当栅极电压较高时，MOS管的导电性较好，电流流过的能力较大。
相反，当栅极电压较低时，MOS管的导电性较差，电流流过的能力较小。
MOS管有两种类型，分别是N沟道MOS管和P沟道MOS管。
它们的区别在于所使用的材料类型和电流流动方向。
N沟道MOS管使用N型半导体材料构成，通过负栅极电压来控制正电流的流动。
P沟道MOS管使用P型半导体材料构成，通过正栅极电压来控制负电流的流动。
这两种类型的MOS管可以用于不同的应用中，具体选择取决于电路设计和所需的电流极性。
与其他晶体管相比，MOS管具有许多优势。
首先，MOS管的开关速度较快，可以实现高频率的信号放大和处理。
其次，MOS管的功耗较低，因为它只需要很小的电压来控制电流流动。
此外，MOS管可以承受较高的电压，使其适用于高功率应用。
另外，MOS管具有良好的线性特性和温度稳定性，可以在不同的工作条件下提供稳定的性能。
MOS管还有一些应用注意事项。
首先，由于MOS管是压阻性器件，它的输入特性受到栅极电容的影响。
因此，在高频应用中，需要注意匹配负载和输入电容，以避免信号衰减和失真。
其次，MOS管还有最大额定电压和最大额定电流。
在设计电路时，需要确保不超过这些限制，以防止损坏MOS管。
最后，MOS管的工作温度范围也需要考虑，因为过高或过低的温度可能会影响性能和寿命。
mos管在电机上的应用
MOS管在电机上的应用主要体现在以下几个方面：
1.作为电子开关来控制电源的通断，一般正极用PMOS管，负极用NMOS管控制。
2.缓启动设计：在大电容负载时，比如电解电容和大功率设备电源（电机、马达等）
需要对电源作缓启动设计，否则会有很大的浪涌电流，导致系统复位，反复重启等严重缺陷。
在实际使用中，还需要考虑电平的高低以及电平逻辑的高低转换，确保MOS管能
充分发挥作用。
同时还要注意外接电路电平是否确定，是否双向通信和通信速率等均影响具体电路的细节考虑。

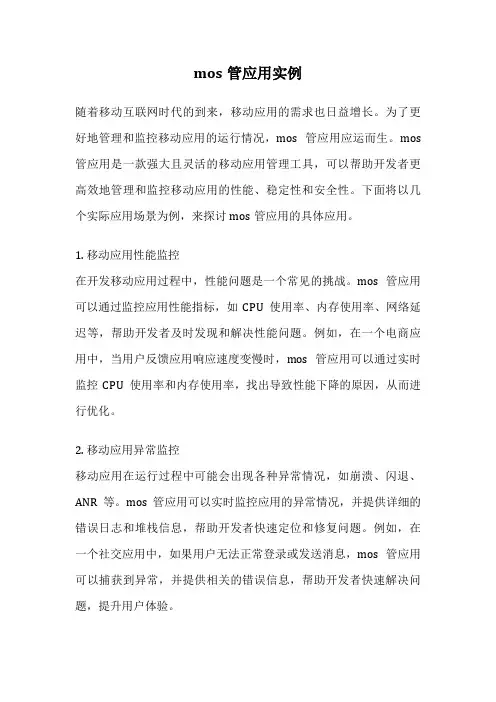

mos管应用实例
mos管应用实例随着移动互联网时代的到来，移动应用的需求也日益增长。
为了更好地管理和监控移动应用的运行情况，mos管应用应运而生。
mos 管应用是一款强大且灵活的移动应用管理工具，可以帮助开发者更高效地管理和监控移动应用的性能、稳定性和安全性。
下面将以几个实际应用场景为例，来探讨mos管应用的具体应用。
1. 移动应用性能监控在开发移动应用过程中，性能问题是一个常见的挑战。
mos管应用可以通过监控应用性能指标，如CPU使用率、内存使用率、网络延迟等，帮助开发者及时发现和解决性能问题。
例如，在一个电商应用中，当用户反馈应用响应速度变慢时，mos管应用可以通过实时监控CPU使用率和内存使用率，找出导致性能下降的原因，从而进行优化。
2. 移动应用异常监控移动应用在运行过程中可能会出现各种异常情况，如崩溃、闪退、ANR等。
mos管应用可以实时监控应用的异常情况，并提供详细的错误日志和堆栈信息，帮助开发者快速定位和修复问题。
例如，在一个社交应用中，如果用户无法正常登录或发送消息，mos管应用可以捕获到异常，并提供相关的错误信息，帮助开发者快速解决问题，提升用户体验。
3. 移动应用安全管理随着移动应用的普及，应用的安全性也越来越受到关注。
mos管应用可以对应用进行安全扫描和漏洞检测，帮助开发者及时发现和修复安全漏洞。
例如，在一个金融应用中，mos管应用可以对应用的数据传输进行监控和分析，确保用户的个人信息和资金安全。
4. 移动应用版本管理随着移动应用的不断迭代和更新，版本管理变得尤为重要。
mos管应用可以帮助开发者管理应用的不同版本，包括发布新版本、回滚到旧版本等操作。
例如，在一个游戏应用中，mos管应用可以帮助开发者快速发布新的游戏版本，并监控用户对不同版本的使用情况，从而及时调整和优化游戏内容。
mos管应用是一款功能强大且灵活的移动应用管理工具，可以帮助开发者更高效地管理和监控移动应用的性能、稳定性和安全性。

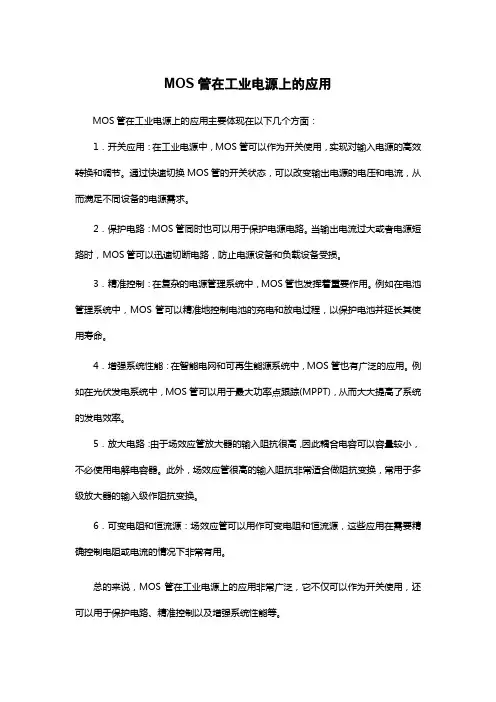

mos管在工业电源上的应用
MOS管在工业电源上的应用
MOS管在工业电源上的应用主要体现在以下几个方面：
1．开关应用：在工业电源中，MOS管可以作为开关使用，实现对输入电源的高效转换和调节。
通过快速切换MOS管的开关状态，可以改变输出电源的电压和电流，从而满足不同设备的电源需求。
2．保护电路：MOS管同时也可以用于保护电源电路。
当输出电流过大或者电源短路时，MOS管可以迅速切断电路，防止电源设备和负载设备受损。
3．精准控制：在复杂的电源管理系统中，MOS管也发挥着重要作用。
例如在电池管理系统中，MOS管可以精准地控制电池的充电和放电过程，以保护电池并延长其使用寿命。
4．增强系统性能：在智能电网和可再生能源系统中，MOS管也有广泛的应用。
例如在光伏发电系统中，MOS管可以用于最大功率点跟踪(MPPT)，从而大大提高了系统的发电效率。
5．放大电路：由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
此外，场效应管很高的输入阻抗非常适合做阻抗变换，常用于多级放大器的输入级作阻抗变换。
6．可变电阻和恒流源：场效应管可以用作可变电阻和恒流源，这些应用在需要精确控制电阻或电流的情况下非常有用。
总的来说，MOS管在工业电源上的应用非常广泛，它不仅可以作为开关使用，还可以用于保护电路、精准控制以及增强系统性能等。

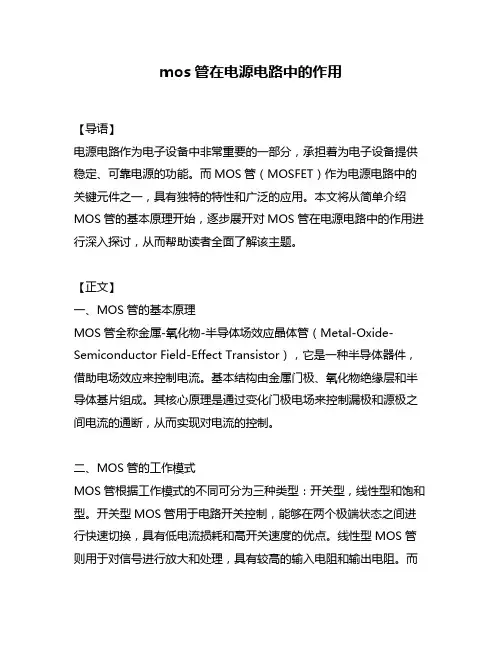

mos管在电源电路中的作用
mos管在电源电路中的作用【导语】电源电路作为电子设备中非常重要的一部分，承担着为电子设备提供稳定、可靠电源的功能。
而MOS管（MOSFET）作为电源电路中的关键元件之一，具有独特的特性和广泛的应用。
本文将从简单介绍MOS管的基本原理开始，逐步展开对MOS管在电源电路中的作用进行深入探讨，从而帮助读者全面了解该主题。
【正文】一、MOS管的基本原理MOS管全称金属-氧化物-半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），它是一种半导体器件，借助电场效应来控制电流。
基本结构由金属门极、氧化物绝缘层和半导体基片组成。
其核心原理是通过变化门极电场来控制漏极和源极之间电流的通断，从而实现对电流的控制。
二、MOS管的工作模式MOS管根据工作模式的不同可分为三种类型：开关型，线性型和饱和型。
开关型MOS管用于电路开关控制，能够在两个极端状态之间进行快速切换，具有低电流损耗和高开关速度的优点。
线性型MOS管则用于对信号进行放大和处理，具有较高的输入电阻和输出电阻。
而饱和型MOS管结合了开关型和线性型的特点，适用于对电流要求较高的应用场景。
三、MOS管在电源电路中的作用1.开关电源中的应用MOS管在开关电源中扮演着重要的角色。
开关电源以其高效、稳定的特性而广泛应用，在电脑、通信设备等领域得到了大规模的应用。
MOS管作为开关电源中的关键元件，能够实现快速、稳定的开关和调节功能，帮助实现输出电压的调节和稳定性的保证。
2.直流-直流转换器中的应用直流-直流转换器（DC-DC Converter）也是电源电路中的重要组成部分。
MOS管在DC-DC Converter中常常用于功率开关和能量转换，通过控制MOS管的导通与截止，实现输入电压与输出电压的转换。
MOS管能够高效地将电能从输入端传送到输出端，帮助实现电能的转化与传输，在电源电路中发挥着至关重要的作用。
mos管的发明及应用
mos管的发明及应用
MOS管的发明可以追溯到20世纪60年代，由贝尔实验室的工程师们发明。
在当时的背景下，MOS管被用作一种存储器件，但由于其优异的性能和可靠性，很快就被应用于电子设备中。
MOS管的全称是金属-氧化物-半导体场效应晶体管，其发明在集成电路的发展中具有重要的地位。
MOS管的应用非常广泛，特别是在现代电子设备中，它已经成为了不可或缺的一部分。
与普通双极型晶体管相比，场效应管具有输入阻抗高、噪声低、动态范围大、功耗小、易于集成等特性。
场效应管的品种很多，主要分为结型场效应管和绝缘栅场效应管两大类，其中绝缘栅场效应管又被称为金属氧化物半导体场效应管，简称为MOS场效应管。
MOS管可以分为耗尽型MOS管和增强型MOS管，以及P 沟道和N沟道等多种类型。
在实际应用中，通常使用增强型的N 沟道MOS管和增强型的P沟道MOS管，这两种类型的MOS管在电子设备中得到了广泛的应用。
总的来说，MOS管的发明和应用对于现代电子技术的发展起到了重要的作用，其优异的性能和可靠性使得它成为了现代电子设备中不可或缺的一部分。
低压大电流mos管型号
低压大电流mos管型号摘要：1.MOS 管的概述2.低压大电流MOS 管的定义和特点3.常见低压大电流MOS 管型号及其应用4.选择低压大电流MOS 管的注意事项正文：一、MOS 管的概述MOS 管，全称金属- 氧化物- 半导体场效应管（Metal-Oxide-Semiconductor Field Effect Transistor），是一种常见的半导体器件。
它具有高输入阻抗、低噪声和低功耗等特点，广泛应用于放大、开关和调制等电路。
根据电压的大小，MOS 管可以分为低压、中压和高压等类型。
二、低压大电流MOS 管的定义和特点低压大电流MOS 管是指在低电压条件下，具有较大电流承载能力的MOS 管。
其主要特点包括：1.额定电压低：低压大电流MOS 管的额定电压一般在30V 以内，适用于低电压系统的应用。
2.较大电流承载能力：低压大电流MOS 管具有较高的电流放大系数，可承载较大的电流。
3.良好的开关性能：低压大电流MOS 管的开关速度较快，可实现高频率的开关操作。
4.低导通电阻：低压大电流MOS 管具有较低的导通电阻，可降低能耗。
三、常见低压大电流MOS 管型号及其应用在市场上，有许多知名品牌的低压大电流MOS 管，如德州仪器（TI）、安森美半导体（ON Semiconductor）、英飞凌（Infineon）等。
常见的低压大电流MOS 管型号有：1.TI 的LM5017：该型号适用于低电压、高电流应用，如电源开关、电动汽车等领域。
2.ON Semiconductor 的MC34064：该型号具有高效率、低失真和低噪声等特点，适用于音频放大器、通信设备等应用。
3.Infineon 的ICE5AR4780AG：该型号具有高速开关、低导通电阻等特点，适用于太阳能逆变器、电动汽车等领域。
四、选择低压大电流MOS 管的注意事项在选择低压大电流MOS 管时，需要注意以下几点：1.确定电压和电流参数：根据应用电路的电压和电流需求，选择合适的MOS 管型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MOS管基础知识与应用1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
至于为什么不使用耗尽型的MOS管，不建议刨根问底。
对于这两种增强型MOS管，比较常用的是NMOS。
原因是导通电阻小，且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS。
下面的介绍中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
2，MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
下图是瑞萨2SK3418的Vgs电压和Vds电压的关系图。
可以看出小电流时，Vgs达到4V，DS间压降已经很小，可以认为导通。
增强型 N沟道是G大于D 5V以上即高电平时导通增强型 P沟道耗尽型 N沟道是G小于D 5V以上即低电平时导通耗尽型 P沟道3，MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
下图是MOS管导通时的波形。
可以看出，导通瞬间电压和电流的乘积很大，造成的损失也就很大。
降低开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
4，MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。
选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。
第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。
而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。
如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。
很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
上边说的4V或10V是常用的MOS管的导通电压，设计时当然需要有一定的余量。
而且电压越高，导通速度越快，导通电阻也越小。
现在也有导通电压更小的MOS管用在不同的领域里，但在12V汽车电子系统里，一般4V导通就够用了。
MOS管的驱动电路及其损失，可以参考Microchip公司的AN799 Matching MOSFET Drivers to MOSFETs。
讲述得很详细，所以不打算多写了。
下图是MOS管导通时的波形。
可以看出，导通瞬间电压和电流的乘积很大，造成的损失也就很大。
降低开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
5，MOS管应用电路MOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电源和马达驱动，也有照明调光。
现在的MOS驱动，有几个特别的需求，1，低压应用当使用5V电源，这时候如果使用传统的图腾柱结构，由于三极管的be有0.7V左右的压降，导致实际最终加在gate上的电压只有4.3V。
这时候，我们选用标称gate电压4.5V 的MOS管就存在一定的风险。
同样的问题也发生在使用3V或者其他低压电源的场合。
2，宽电压应用输入电压并不是一个固定值，它会随着时间或者其他因素而变动。
这个变动导致PWM 电路提供给MOS管的驱动电压是不稳定的。
为了让MOS管在高gate电压下安全，很多MOS管内置了稳压管强行限制gate电压的幅值。
在这种情况下，当提供的驱动电压超过稳压管的电压，就会引起较大的静态功耗。
同时，如果简单的用电阻分压的原理降低gate电压，就会出现输入电压比较高的时候，MOS管工作良好，而输入电压降低的时候gate电压不足，引起导通不够彻底，从而增加功耗。
3，双电压应用在一些控制电路中，逻辑部分使用典型的5V或者3.3V数字电压，而功率部分使用12V 甚至更高的电压。
两个电压采用共地方式连接。
这就提出一个要求，需要使用一个电路，让低压侧能够有效的控制高压侧的MOS管，同时高压侧的MOS管也同样会面对1和2中提到的问题。
在这三种情况下，图腾柱结构无法满足输出要求，而很多现成的MOS驱动IC，似乎也没有包含gate电压限制的结构。
于是我设计了一个相对通用的电路来满足这三种需求。
电路图如下：用于NMOS的驱动电路用于PMOS的驱动电用于PMOS的驱动电路这里我只针对NMOS驱动电路做一个简单分析：Vl和Vh分别是低端和高端的电源，两个电压可以是相同的，但是Vl不应该超过Vh。
Q1和Q2组成了一个反置的图腾柱，用来实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。
R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比较陡直的位置。
Q3和Q4用来提供驱动电流，由于导通的时候，Q3和Q4相对Vh和GND最低都只有一个Vce的压降，这个压降通常只有0.3V左右，大大低于0.7V的Vce。
R5和R6是反馈电阻，用于对gate电压进行采样，采样后的电压通过Q5对Q1和Q2的基极产生一个强烈的负反馈，从而把gate电压限制在一个有限的数值。
这个数值可以通过R5和R6来调节。
最后，R1提供了对Q3和Q4的基极电流限制，R4提供了对MOS管的gate电流限制，也就是Q3和Q4的Ice的限制。
必要的时候可以在R4上面并联加速电容。
这个电路提供了如下的特性：1，用低端电压和PWM驱动高端MOS管。
2，用小幅度的PWM信号驱动高gate电压需求的MOS管。
3，gate电压的峰值限制4，输入和输出的电流限制5，通过使用合适的电阻，可以达到很低的功耗。
6，PWM信号反相。
NMOS并不需要这个特性，可以通过前置一个反相器来解决。
在设计便携式设备和无线产品时，提高产品性能、延长电池工作时间是设计人员需要面对的两个问题。
DC-DC转换器具有效率高、输出电流大、静态电流小等优点，非常适用于为便携式设备供电。
目前DC-DC转换器设计技术发展主要趋势有：（1）高频化技术：随着开关频率的提高，开关变换器的体积也随之减小，功率密度也得到大幅提升，动态响应得到改善。
小功率DC-DC转换器的开关频率将上升到兆赫级。
（2）低输出电压技术：随着半导体制造技术的不断发展，微处理器和便携式电子设备的工作电压越来越低，这就要求未来的DC-DC变换器能够提供低输出电压以适应微处理器和便携式电子设备的要求。
这些技术的发展对电源芯片电路的设计提出了更高的要求。
首先，随着开关频率的不断提高，对于开关元件的性能提出了很高的要求，同时必须具有相应的开关元件驱动电路以保证开关元件在高达兆赫级的开关频率下正常工作。
其次，对于电池供电的便携式电子设备来说，电路的工作电压低（以锂电池为例，工作电压 2.5～3.6V），因此，电源芯片的工作电压较低。
MOS管具有很低的导通电阻，消耗能量较低，在目前流行的高效DC－DC芯片中多采用MOS管作为功率开关。
但是由于MOS管的寄生电容大，一般情况下 NMOS开关管的栅极电容高达几十皮法。
这对于设计高工作频率DC－DC转换器开关管驱动电路的设计提出了更高的要求。
在低电压ULSI设计中有多种CMOS、BiCMOS采用自举升压结构的逻辑电路和作为大容性负载的驱动电路。
这些电路能够在低于1V电压供电条件下正常工作，并且能够在负载电容1～2pF的条件下工作频率能够达到几十兆甚至上百兆赫兹。
本文正是采用了自举升压电路，设计了一种具有大负载电容驱动能力的，适合于低电压、高开关频率升压型DC－DC转换器的驱动电路。
电路基于Samsung AHP615 BiCMOS工艺设计并经过Hspice仿真验证，在供电电压1.5V ，负载电容为60pF时，工作频率能够达到5MHz以上。
补充：MOS管的开关特性推荐一、静态特性MOS管作为开关元件，同样是工作在截止或导通两种状态。
由于MOS管是电压控制元件，所以主要由栅源电压uGS决定其工作状态。
图为由NMOS增强型管构成的开关电路。
NMOS管构成的开关电路及其等效电路工作特性如下：※ uGS＜开启电压UT：MOS管工作在截止区，漏源电流iDS基本为0，输出电压uDS≈UDD，MOS管处于"断开"状态，其等效电路如图3.8(b)所示。
※ uGS＞开启电压UT：MOS管工作在导通区，漏源电流iDS=UDD/(RD+rDS)。
其中，rDS 为MOS管导通时的漏源电阻。
输出电压UDS=UDD•rDS/(RD+rDS),如果rDS＜＜RD，则uDS≈0V，MOS管处于"接通"状态，其等效电路如图3.8(c)所示。
二、动态特性MOS管在导通与截止两种状态发生转换时同样存在过渡过程，但其动态特性主要取决于与电路有关的杂散电容充、放电所需的时间，而管子本身导通和截止时电荷积累和消散的时间是很小的。
