LSD系列固态去耦合器
固态去耦合器企业标准
固态去耦合器配备的保护箱外壳为合金压铸件。壳体厚度≥4mm，表面喷塑，颜色为亚光磨砂、黄色。保护箱的外壳具有良好的防水汽、防风沙的密封结构，箱体防护等级可达IP65。所有电气接头都处于保护箱内，并无需另加桥接件，连接安全、稳固、可靠。保护箱正面有带锁的、且只能向外开启的门，门的厚度≥5mm。以防止其变型和人为破坏，保证维护操作人员的安全。
固态去耦合器在4/10μs冲击波形下的额定雷电冲击通流容量为100kA，冲击后应无明显损坏情况发生。
5.4 稳态交流电流（在-2V/+2V条件下）
固态去耦合器的稳态交流电流为≤45A。
5.5 直流泄漏电流
固态去耦合器的直流泄漏电流为≤1mA。
5.6 故障电流（AC-rms/工频/30周波）
固态去耦合器应耐受工频情况下30周波的故障电流，故障电流值≥3500A。
去耦合器3只
要求
2
额定隔离电压试验
-2V/+2V
第7.2条
去耦合器3只
要求
3
雷电冲击通流容量试验
100kA
第7.3条
去耦合器3只
要求
4
稳态交流电流试验
≤45A
第7.4条
去耦合器3只
要求
5
直流泄漏电流试验
≤1mA
第7.5条
去耦பைடு நூலகம்器3只
要求
6
故障电流试验
≥3500A
第7.6条
去耦合器3只
要求
7
低温工作试验
Q/
陕西凌雷电气有限公司企业标准
Q/LL 015-2013
LSD-50/200固态去耦合器
2013-04-21发布2013-04-21实施
去耦合器使用说明书
固态去耦合器使用说明书遵循标准NFPA70 250-6（e）《国家电气规程》；IEC61643.1 《连接低压配电系统的电涌保护器第1 部分：性能要求和试验方法》；NACE SP0177 《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》；GB/T2423.1 《电工电子产品环境试验第2 部分：试验方法试验A：低温试验》；GB/T2423.2 《电工电子产品环境试验第2 部分：试验方法试验B：高温试验》；GB/T2423.3 《电工电子产品环境试验第2 部分：试验方法试验 C：恒定湿热试验》；GB/T2423.5 《电工电子产品环境试验第2 部分：试验方法试验Ea 和导则：冲击》；GB/T2423.10 《电工电子产品环境试验第2 部分：试验方法试验FC 和导则：振动（正弦）》GB11032 《交流无间隙金属氧化物避雷器》；GB4208 《外壳防护等级（IP 代码）》；GB 18802.1-2002/IEC 61643-1《低压配电系统的电涌保护器（SPD）第1 部分：性能要求和试验方法》；SY/T0032 《埋地钢制管道交流排流保护技术标准》应用范围固态去耦合器可用于：●管道电位梯度垫(接地垫)的去耦合。
●对设备进行过交流故障、雷电和开关暂态过程的过电压保护●为了安全，用于不同的金属间的去耦合，这些会属在某些情况下会有交流耦合。
●在阴极保护系统中，电气设备的交流接地和直流隔离。
●消减交流感应电压。
在去耦合不同的金属时，固态去耦合器可用于两个接地系统之间，或应用在其它需要交流搭接的构筑物之间，同时防止这些构筑物之间的电偶腐蚀。
性能参数隔离电压当电压低于所选定的隔离电压时，固态去耦合器阻断直流电流流通，而允许交流电流通过。
当电压高于所选定的隔离电压时，固态去耦合器成为一个双向导电装置，允许所有的电流通过，以限制构筑物上的电压。
直流泄漏电流与隔离电压的关系正常情况下，20℃时各种型号的固态去耦合器在最大隔离电压下的直流泄漏电流均小于10mA，70℃时小于100mA，正常的阴极保护电压作用在固态去耦合器上时，在两种温度条件下的漏电电流通常都小于1mA，这个数值对于阴极保护系统来说，是微不足道的。
固态去耦合器技术规格书
3.2 投标承诺 3.3.1 供货商职责
供货商应对固态去耦合器及其配套产品的设计、材料采购、工件的制造、零部件的组装、 图纸、资料的提供和检验以及在不同场所进行的试验负有完全责任。供货商还应对固态去耦 合器及其配套产品的性能、总体装配质量、运输负责，并指导现场安装。
技术规格书
防腐 版次 Rev
0
设计阶段
Stage
图号
Drawing No.
第 3页 Sheet
施工图
H951 -JS-F -04
共 13 页 of
1 范围
第一部分基本要求
本技术规格书规定了固态去耦合器性能、材料、测试、检验、运输和验收等方面的最低 要求。
本技术规格书适用于油气储运工程项目用固态去耦合器及附件的采购。
GB/T2423.1
电工电子产品环境试验 第 2 部分：试验方法 试验 A： 低温
GB/T2423.2
电工电子产品环境试验 第 2 部分：试验方法 试验 B： 高温
GB/T2423.3
电工电子产品环境试验 第 2 部分： 试验方法 试验 Cab： 恒定
湿热方法
GB3836.1
爆炸性环境第 1 部分：设备 通用要求
技术规格书
防腐 版次 Rev
0
设计阶段
Stage
图号
Drawing No.
第 4页 Sheet
施工图
H951 -JS-F -04
共 13 页 of
3 总体要求
3.1 供货商资质要求 3.1.1 供货商证书要求
供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效 ISO14001 环境 管理体系认证证书、ISO9001 质量体系认证证书。或相应的 CE、UL 或 ETL 产品认证证书。 3.1.2 供货商业绩和经验要求
固态去耦合器工作原理
固态去耦合器工作原理固态去耦合器（Solid State Coupling）是一种常用于电子电路中的器件，用于实现不同信号源之间的耦合和阻断。
其工作原理基于固态器件的特性，如场效应管（Field Effect Transistor，FET）和双极型晶体管（Bipolar Junction Transistor，BJT）。
固态去耦合器的主要原理是利用集成电路中的晶体管或场效应管作为可控开关，通过控制其导通或截断，实现对信号的选择性耦合或阻断。
一般而言，固态去耦合器由两个或多个晶体管或场效应管组成，分别作为输入和输出端的开关。
调整控制信号的电平可以选择性地使其中一个管子导通，而其他的管子断开。
当控制信号使某一管子导通时，输出信号源的信号可以通过该管子流入到输入信号源上，实现信号耦合；而当控制信号使另一管子截断时，输入信号源的信号无法流入到输出信号源上，实现信号阻断。
在工作中，固态去耦合器的导通和截断通过控制信号的电平来实现。
控制信号一般由电压源提供，通过与晶体管或场效应管的源极或基极相连，控制其导通与截断。
当控制信号电平为高电平时，对应管子导通，低电平时则断开。
值得注意的是，控制信号的电平需要根据晶体管或场效应管的特性进行匹配。
晶体管一般需要较大的基极电流来实现饱和导通，而场效应管则需要足够的栅极电压来调整其导通电阻。
除了以上原理外，固态去耦合器的工作还与输入和输出信号源的阻抗匹配有关。
为了避免信号源之间的互相影响，输入和输出信号源的阻抗应当严格匹配。
这可以通过合适的电路设计和阻抗转换技术来实现。
需要强调的是，固态去耦合器的工作方式具有很高的可选性和快速切换速度。
由于使用了固态器件，其响应速度可达到纳秒级别，可以实现高速信号的传输和选择。
总之，固态去耦合器通过利用固态器件的导通和截断特性，实现对信号的选择性耦合或阻断。
控制信号的电平决定了各个晶体管或场效应管的工作状态，从而实现不同信号源之间的切换。
固态去耦合器具体参数信息 (1)
LSD系列固态去耦合器一：LSD-50/200A二：LSD—50/200B三：LSD—50/200C陕西凌雷电气有限公司LSD-50/200ALSD-50/20A0系列固态去耦合器对管道杂散电流交直流排流，管道雷电泄放，管道故障电流泄放提出解决方案，按GB18802.1对第一级电涌保护器的试验方法进行试验，试验波形为10/350us。
LSD-50/200A系列固态去耦合器特点：1、集钳位式排流、浪涌保护器和火花间隙于一体的交直流干扰产品，具有较高的AC鼓掌电流通断能力和极低的电压保护水平；2、具有防护管道交直流干扰和交直流浮士的能力；3、具有防护直击雷击中管道的大电流排流功能；4、具有防护雷电电磁干扰的电阻性耦合、点荣幸耦合、点感性耦合的排流功能；5、采用密封结构，电弧不易外泄，具有防爆功能；6、防护等级高。
使用与室外、埋地灯不同环境的安装。
电气参数：额定隔离电压-2V/+2V额定雷电冲击同流容量100kA最大雷电冲击同流容量200kA稳态交流电流50A直流泄露电流≤1mA故障电流3500A工作温度-40-70保护箱技术规格：安装形式和位置底下/地表防爆类型防爆外壳防爆等级1P65外壳材料不锈钢内部结构三防防潮、防盐雾、防细菌内部大电流连接电缆硅橡胶外形尺寸：长度500mm直径150mm安装和维护：1、将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控制在4欧姆之内；2、本产品为免维护产品，但遇直击雷等强电流冲击次数的增加（超过15次），产品会存在劣化的可能，劣化即为产品损坏，失去作用。
LSD系列固态去耦合器图片LSD—50/200B产品型号：LSD—50/200B直流启动电压（1mA）＋0.4 V交流导通电压-0.5V/＋0.5V交直流排流电流额定值50A标称放电电流（8/20uS）In 100kA(8/20微秒)最大放电电流（8/20uS）Imax 200kA(8/20微秒)50KA(10/350微秒)交流阻抗≤2200V冲击导通电压≤0.01欧姆响应时间≤1ns工作温度－45～60摄氏度规格与安装：安装形式与位置地表支架安装/埋地防爆类型防爆外壳材料塑料外壳防护等级 IP68外壳防腐防腐内部三防结构防潮，防盐雾，防细菌内部大电流连接电缆 AGG-10kV硅橡胶高压电缆LSD—50/200C产品型号：LSD—50/200C额定隔离电压（泄露电流≤1mA）-2V/＋2V额定雷电冲击通流容量（4/10uS）100KA稳态交流电流在（-2V/＋2V条件下）≤45A标称放电电流（8/20uS）In 100kA(8/20微秒)直流泄露电流200kA(8/20微秒)50KA(10/350微秒) 交流阻抗≤1mA故障电流（AC-rms/工频/30周波）≥3500A防护等级IP65工作温度－45～60摄氏度外型参数：固态去耦合器的保护箱外壳为合金压铸件。

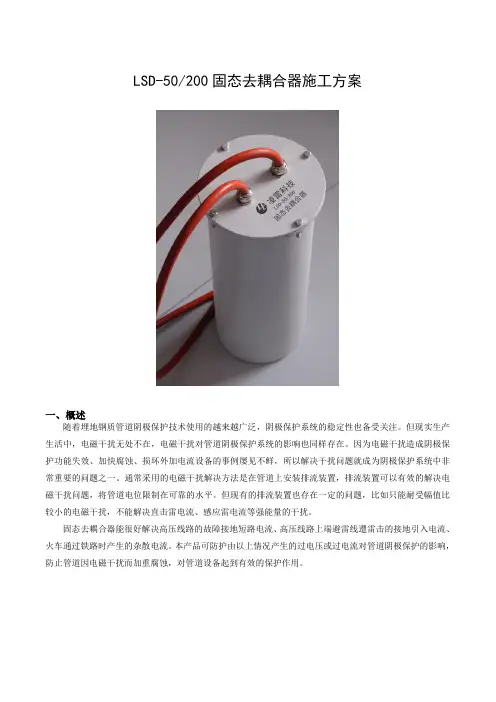

固态去耦合器施工方案
LSD-50/200固态去耦合器施工方案一、概述随着埋地钢质管道阴极保护技术使用的越来越广泛，阴极保护系统的稳定性也备受关注。
但现实生产生活中，电磁干扰无处不在，电磁干扰对管道阴极保护系统的影响也同样存在。
因为电磁干扰造成阴极保护功能失效、加快腐蚀、损坏外加电流设备的事例屡见不鲜，所以解决干扰问题就成为阴极保护系统中非常重要的问题之一。
通常采用的电磁干扰解决方法是在管道上安装排流装置，排流装置可以有效的解决电磁干扰问题，将管道电位限制在可靠的水平。
但现有的排流装置也存在一定的问题，比如只能耐受幅值比较小的电磁干扰，不能解决直击雷电流、感应雷电流等强能量的干扰。
固态去耦合器能很好解决高压线路的故障接地短路电流、高压线路上端避雷线遭雷击的接地引入电流、火车通过铁路时产生的杂散电流。
本产品可防护由以上情况产生的过电压或过电流对管道阴极保护的影响，防止管道因电磁干扰而加重腐蚀，对管道设备起到有效的保护作用。
二、引用标准IEC61643.1-2005《连接低压配电系统的电涌保护器第1部分：性能要求和试验方法》NACE RP0177《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》GB18802.1-2002/IEC61643-1《低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法》GB/T19271.1《雷电电磁脉冲的防护第一部分：通则》GB50057《建筑物防雷设计规范》GB50251《输气管道工程设计规范》GB50253《输油管道工程设计规范》GB4208《外壳防护等级（IP代码）》GB/T2423《电工电子产品环境试验》SY/T0032-2000 《埋地钢制管道交流排流保护技术标准》三、性能参数五、安装图六、固态去耦合器外形尺寸图固态去耦合器外形尺寸图安装支撑架外形尺寸图八、工程预算。
固态去耦合器作用
固态去耦合器是一种设备，主要用于消除交流感应电压。
它采用非金属外壳，广泛用于阴极保护系统中，能安全有效地控制管道上交流故障电流或雷电流对埋地管道的影响，延长管道的使用寿命。
此外，固态去耦合器还具有以下功能和特点：
1. 排除高于阴保要求的杂散电流，防止杂散电流在管道上汇集后对人体的危害以及对通信线路的干扰。
2. 作为直流隔离和交流耦合装置，固态去耦合器可用于防止阴极保护电流达到预定的阈值电压，同时还能传导感应的交流电。
当电压力超过阈值电压时，固态去耦合器可以自动切换到短路模式以提供过压保护。
当过电压过去后，它可以自动切换回到直流隔离模式。
3. 固态去耦合器能进行无数次的运行方式切换，这通常是由于交流故障电流或雷电电流引起的。
4. 固态去耦合器经过认证，可用于危险的场合（2类2区）。
5. 在实际应用中，固态去耦合器的作用还包括消减交流感应电压，以排除高于阴保要求的杂散电流，防止雷击损坏和耦合交流电压等。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。
固态去耦合器与火花间隙
固态去耦合器与火花间隙一、引言在现代电子通信和雷达系统中，固态去耦合器以其小巧、高性能和稳定的特点逐渐取代了传统的微波去耦合器。
同时，在发动机燃烧系统中，火花间隙作为点火系统的关键部件，直接影响了发动机的运行性能和燃烧效率。
因此，固态去耦合器和火花间隙的研究和应用成为了当前研究的热点之一。
本文将对固态去耦合器和火花间隙进行深入探讨，分析其原理和特点，并探讨其在通信和燃烧系统中的应用及未来发展趋势。
二、固态去耦合器原理与特点固态去耦合器是一种重要的微波器件，用于在微波通信系统中进行信号的分配和耦合。
它的主要作用是将输入信号均匀地分配到多个输出端口或将多个输入信号合并到一个输出端口，同时保持各个端口之间的隔离。
传统的微波去耦合器通常采用铁氧体材料和线圈来实现，但是由于其体积大、重量重、功耗高等缺点，逐渐被固态去耦合器所取代。
固态去耦合器的工作原理主要是利用固态器件的非线性特性来实现信号的耦合和隔离。
目前，常见的固态去耦合器主要有PIN二极管去耦合器、Schottky二极管去耦合器和MOSFET去耦合器等。
这些固态器件具有体积小、功耗低、工作频率范围广等优点，适用于各种不同的微波通信系统。
固态去耦合器的特点包括：高频率、宽带、低插入损耗、高隔离度、稳定性好等。
这些特点使得固态去耦合器在微波通信系统中得到了广泛的应用，并取得了良好的效果。
三、固态去耦合器在通信系统中的应用固态去耦合器在通信系统中具有重要的应用价值。
它可以用于天线阵列系统、移动通信系统、雷达系统、卫星通信系统等各种不同类型的通信系统中。
在这些系统中，固态去耦合器可以用于实现信号的分配、合并、功率控制和隔离等功能，从而保证系统的正常运行和性能的稳定。
在天线阵列系统中，固态去耦合器可以用于实现对接收机和发射机之间的信号衰减，保证天线之间的隔离度和系统的稳定性。
在移动通信系统中，固态去耦合器可以用于实现信号的分配和功率控制，提高系统的覆盖范围和通信质量。
固态去耦合器装置
固态去耦合器装置
固态去耦合器装置是一种用于保护管道和相关设备的电子装置，它可以去除管道中的杂散电流，从而避免因杂散电流引起的腐蚀和其他问题。
以下是固态去耦合器装置的基本原理和应用：
1.去除杂散电流：固态去耦合器装置通过将管道与直流电源隔离，去除管道中的杂散电流。
这些杂散电流可能来自雷电、高压输电线路或电气化铁路等。
2.保护管道：杂散电流可能会对管道造成严重腐蚀，导致管道损坏和泄漏。
通过去除杂散电流，固态去耦合器装置可以保护管道免受腐蚀，延长管道的使用寿命。
3.实时监测：固态去耦合器装置通常配备有传感器和监测系统，可以实时监测管道中的电流和电压，及时发现并处理任何异常情况。
4.安装简便：固态去耦合器装置结构紧凑，安装简便，可以方便地安装在管道的适当位置。
总之，固态去耦合器装置是保护管道免受杂散电流腐蚀的重要设备之一。
如果您想了解更多关于固态去耦合器装置的信息，建议咨询相关专家或制造商。
固态去耦合器
固态去耦合器简介固态去耦合器（Solid-State Decoupler）是一种用于去除电子系统中噪声和干扰的电路元件。
它主要通过提供非线性的电抗进行滤波和去耦的功能，有效地阻断由电源噪声引起的干扰信号传播到其他电路中。
固态去耦器在电子系统中广泛使用，可有效提高系统的性能和稳定性。
原理固态去耦器基于机电耦合效应，在电场的作用下实现其功能。
它由两个部分组成：电容和绝缘介质。
电容用于储存电荷，而绝缘介质则通过电场的作用来控制电荷的流动。
当外加电压改变时，绝缘介质中的电场力会导致电荷的重新分布，从而改变了电容器的电容。
这种电容随电压的变化而改变的特性使其成为去耦器的理想选择。
优势固态去耦器相对于传统的电子耦合器具有许多优势。
1.高度可靠性：固态去耦器由固态材料构成，不需要机械运动部件，因此具有较高的可靠性和寿命。
2.高频特性：固态去耦器对高频噪声的屏蔽效果较好，可以有效地滤除高频噪声和干扰信号。
3.尺寸小巧：由于采用固态材料，固态去耦器的体积相对较小，适用于小型电子设备和集成电路。
4.低功耗：固态去耦器由于没有机械部件，功耗较低，且不产生热量。
应用固态去耦器在电子系统中有广泛的应用。
1.通信系统：固态去耦器可以用于通信系统中的射频滤波器，有效地减少外部干扰信号对系统的影响，提高通信质量和稳定性。
2.数据中心：在大规模数据中心中，固态去耦器可以应用于服务器和网络设备的电源线路，帮助减少电源噪声对数据传输的影响，提高设备的性能和稳定性。
3.汽车电子：固态去耦器可以应用于汽车电子系统中，用于滤除引擎和电动机的噪声和振动，提高音频和视频设备的性能。
使用注意事项在使用固态去耦器时，需要注意以下几个方面。
1.滤波范围：根据具体电子系统的需要选择合适的固态去耦器，确保其滤波范围能够满足系统的要求。
2.热管理：固态去耦器在工作时会产生一定的热量，需要适当的散热设计，以保证其正常工作。
3.输入电压：固态去耦器的输入电压范围应与系统的电源电压匹配，以防止电压过高或过低损坏电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LSD系列固态去耦合器
一：LSD-50/200A
LSD-50/20A0系列固态去耦合器对管道杂散电流交直流排流，管道雷电泄放，管道故障电流泄放提出解决方案，按GB18802.1对第一级电涌保护器的试验方法进行试验，试验波形为10/350us
LSD-50/200A系列固态去耦合器特点：
1、集钳位式排流、浪涌保护器和火花间隙于一体的交直流干扰产品，具有较高的AC鼓掌电流通断能力和极低的电压保护水平；
2、具有防护管道交直流干扰和交直流浮士的能力；
3、具有防护直击雷击中管道的大电流排流功能；
4、具有防护雷电电磁干扰的电阻性耦合、点荣幸耦合、点感性耦合的排流功能；
5、采用密封结构，电弧不易外泄，具有防爆功能；
6、防护等级高。
使用与室外、埋地灯不同环境的安装。
电气参数
额定隔离电压-2V/+2V
额定雷电冲击同流容量100kA
最大雷电冲击同流容量200kA
稳态交流电流50A
直流泄露电流≤1mA
故障电流3500A
工作温度-40-70
保护箱技术规格
安装形式和位置底下/地表
防爆类型防爆
外壳防爆等级1P65
外壳材料不锈钢
内部结构三防防潮、防盐雾、防细菌
内部大电流连接电缆硅橡胶
外形尺寸：
长度500mm
直径150mm
安装和维护
1、将产品一端连接在管道上，一端连接在接地网上，接地网的接地电阻值应控
制在4欧姆之内；
2、本产品为免维护产品，但遇直击雷等强电流冲击次数的增加（超过15次），产品会存
在劣化的可能，劣化即为产品损坏，失去作用。
二：LSD—50/200B
规格与安装：
安装形式与位置地表支架安装/埋地
防爆类型防爆
外壳材料塑料
外壳防护等级 IP68
外壳防腐防腐
内部三防结构防潮，防盐雾，防细菌
内部大电流连接电缆 AGG-10kV硅橡胶高压电缆
三：LSD—50/200C
外型参数：
固态去耦合器的保护箱外壳为合金压铸件。
壳体厚度≥4mm,表面喷塑，颜色为亚光磨砂，黄色。
保护箱的外壳具有优良的防水气，防风沙的密封结构，箱体防护等级可达IP65。
所有地气接头都处于保护箱之内，并无需另加桥接件，接头少，连接安全，稳固，可靠，保护箱正面有带锁的，且只能像外开启的门，们的厚度≥5mm，以防止其变型和人为破环，报证维护操作人员安全。
保护箱正面压铸有凸显的闪电符号和危险字样，保护箱外壳具有防止大气腐蚀的功能。
支柱外层要涂装涂料防腐。
涂料涂敷前，表面除锈处理应达到sa2.5级。
涂料结构为环氧富锌底漆+环氧云铁中间漆+氟碳或丙烯酸聚氨酯面漆，涂层干膜总厚度≥200Um，面漆为黄色（色号为R255，G230，B0）。
涂料性能指标应符合SY/T0320《钢制储罐外防腐层技术标准》的要求。
执行标准：
IEC61643.1《连接低压配电系统的电涌保护器第一部分：性能要求和实验方法》
NACE sp0177《减轻交流电和雷电对金属构筑屋和腐蚀控制系统影响的措施》
GB/T2423.1《电子电工产品环境试验第2部分：试验方法试验A：低温试验》
GB/T2423.2《电子电工产品环境试验第2部分：试验方法试验B：高温试验》
GB/T2423.3《电子电工产品环境试验第2部分：试验方法试验C：恒定湿热试验》GB/T2423.5《电子电工产品环境试验第2部分：试验方法试验Ea和导则：冲击》GB/T2423.10《电子电工产品环境试验第2部分：试验方法试验FC和导则：振动（正弦）》
Gb11032《交流无间隙金属氧化物避雷器》
Gb4208《外壳防护等级（IP代码）》
GB18802.1《低压配电系统的电涌保护器（SPD）第一部分：性能要求和试验方法》SY/T0032《埋地钢制管道交流排流保护技术标准》。
