接地电阻测试仪点检表
接地电阻测试仪点检表

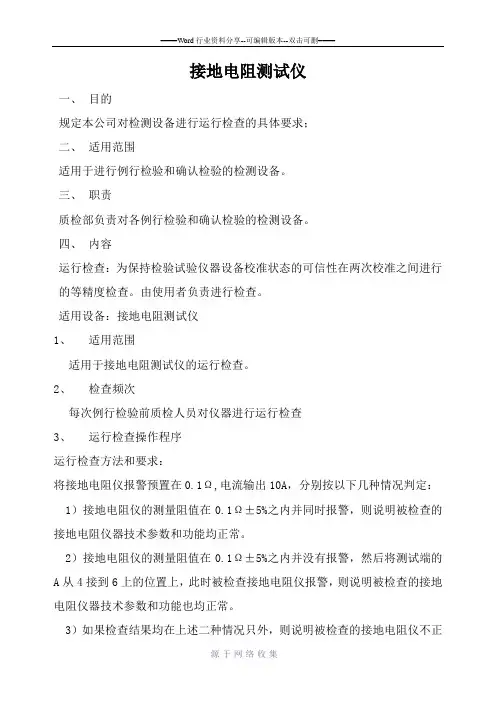

接地电阻测试仪
一、目的
规定本公司对检测设备进行运行检查的具体要求；
二、适用范围
适用于进行例行检验和确认检验的检测设备。
三、职责
质检部负责对各例行检验和确认检验的检测设备。
四、内容
运行检查：为保持检验试验仪器设备校准状态的可信性在两次校准之间进行的等精度检查。
由使用者负责进行检查。
适用设备：接地电阻测试仪
1、适用范围
适用于接地电阻测试仪的运行检查。
2、检查频次
每次例行检验前质检人员对仪器进行运行检查
3、运行检查操作程序
运行检查方法和要求：
将接地电阻仪报警预置在0.1Ω,电流输出10A，分别按以下几种情况判定：1）接地电阻仪的测量阻值在0.1Ω±5%之内并同时报警，则说明被检查的接地电阻仪器技术参数和功能均正常。
2）接地电阻仪的测量阻值在0.1Ω±5%之内并没有报警，然后将测试端的A从4接到6上的位置上，此时被检查接地电阻仪报警，则说明被检查的接地电阻仪器技术参数和功能也均正常。
3）如果检查结果均在上述二种情况只外，则说明被检查的接地电阻仪不正
常，应送外修理处理。
4、定期（运行检查）结果记录在《运行检查记录表》。
接地电阻测试记录表
所在位置
测试类别
测试仪表（兆欧表）型号
绝缘
电阻值（MΩ）
存在问题及
处理方法
测试人
测试时间
备注
施工现场临时用电线路首次架设完毕后应进行测试，并填写记录留存；施工期间每半月应测试一次。
接地电阻测试记录表
施工目
测试类别
（防雷接地或重复接地）
测试对象
所在位置
测试仪表
（接地电阻
测试仪）型号
接地电阻值
（Ω）
存在问题及
处理方法
测试人
测试时间
备注
施工现场临时用电线路首次架设完毕后应进行测试，并填写记录留存；施工期间每半月应测试一次。
用电设备、电线电缆绝缘电阻测试记录表
施工项目
测试对象
（设备或电线电缆）
接地电阻测试记录表格模板
动作
电流
动作
时间
试跳
是否动作
处理方式
试跳人
（一）、接地电阻测试记录表
表3-15
单位名称
工程名称
测试类别
（防雷接地或重复接地）
测试对象
所在位置
测试仪表
（接地电阻
测试仪）型号
接地电阻值
（Ω）
测试人/
测试日期
存在问题及
处理方法
（二）用电设备、电线电缆绝缘电阻测试记录表
表3-16
单位名称
工程名称
测试对象名称
（设备名称或电线电缆）
测试对象
所在位置
测试类别绕组-绕组/壳相线-相线/零线
测试仪表（兆欧表）型号
绝缘
电阻值（MΩ）
测试人
/测试
日期
存在问题及
处理方法
（三）电工巡视维修工作记录卡
表3-17
单位名称
班组名称
工程名称
编号
维修内容
序号
维修项目及部位
设备名称
维修人
验收人
维修日期
（四）漏电保护装置试跳记录表
施工单位：工程名称：表3-18
检查
日期
安装所在位置
接 地 电 阻 测 试 记 录 表(范本)
表（十）—1
工程名称
测试仪器名称
兆欧表
测试仪器型号
100Ω
测试人
监测人
接地类别及要求
接地类别及尺度值
编号
接地位置或设备名称
实测阻值
季节系数
测试结果
测试日期
备注
工作接地≤4Ω
1
配电室
2
配电室
3
4
重复接地≤10Ω
1
配电箱
2
配电箱
3
配电箱
4配电箱Biblioteka 5防雷接地≤30Ω
1
配电室
2
塔机（2）
3
塔机（3）
4
呵护接地≤4Ω
1
配电室
2
3
4
5
6
注：1、测试结果=实测阻值*季节系数；
2、接地电阻应定期（至少每月一次）；
3、测试人为电工，监测人可以是施工员、平安员等施工管理人员。
仪器运行检查记录表
仪器名称： 日期 1 点检时段 上午8:00 上午10:00 下午13:30 下午15:30 晚上19:00 晚上21:00 2 3 4 5 6 7 8 9 型号规格: 仪器编码: 使用线别:
测试仪器运行检查记录表
月份:
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
备注： 1、本记录由仪器操作员每个班次使用前做运行检查时，如实填写仪器检查登记；合格记“√”；不合格记“×”。 2、记录适用于耐压测试仪和接地电阻测试仪运行检查记录；
表单编号：QR-751-42
检验员签名
监督人签名 运行检查方法： 1、耐压测试仪 测试条件：耐压测试仪设置漏电流3mA（室温15℃-35℃）； 测试方法：运3000V±50V耐压测试仪需报警； 2、接地电阻测试仪 测试条件：室温15℃-35℃； 测试方法：开机后将接地电阻测试仪两测试夹进行短接； 判断结果：仪器电阻显示窗应有数值显示；
接地电阻点检记录表
苏州锐竹精密机电有限公司
接地电阻测试仪编号:
3 4 5 6 7 8 9 10 11 12
月份：
13 14 15 16
要求标准 按测试仪启动、 后电阻值显示大 于或等于500mΩ 均为不良 按工艺要求 进行设置 500mΩ 10A
17
18
19
ቤተ መጻሕፍቲ ባይዱ20
21
22
23
24
25
26
27
28
29
30
31
判定 √/× 点检人 确认人 不良问题记录 注：每日由操作员进行保养，正常的"√",不正常的"×",并对不良问题进行处理与记录。各项标准参考操作规范及设备验收标准。
接地电阻测试仪点检记录表
PMT4231-01
日期 项目 把接地电阻测试仪测试 高端、低端与点检盒进 行串联 预设定时间 预设定电阻 预设定电流 判定 点检人 确认人 日期 项目 把接地电阻测试仪测试 高端、低端与点检盒进 行串联 预设定时间 预设定电阻 预设定电流 要求标准 按测试仪启动后 如电阻值显示大 于或等于500mΩ 均为不良 按工艺要求 进行设置 500mΩ 10A √/× 1 2
接地电阻测试记录表格模板及接地电阻测试记录表格模板填写办法
接地电阻测试记录表工程名称马鞍山枫林佳园二期测试仪器名称数字接地电阻测试仪测试仪器型号HT2571测试人监测人接地类别及要求接地类型及标准阻值编号接地位置或设备名称实测阻值(Ω)季节系数测试结果测试日期备注工作接地≤4Ω12重复接地≤10Ω123456789防雷接地≤30Ω123456保护接地≤4Ω12345注：1.测试结果＝实测电阻×季度系数；2.接地电阻定期（至少每季度一次）进行测试；3.测试人为电工，监测人可以是施工员、安全员等施工管理人员。
4.季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。
接地电阻测试记录表填写方法接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；2、接地电阻应定期（至少每季度一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
接地电阻测试记录表怎么填：1、名称：填写被测对象名称。
即产品名称或零部件名称；2、型号：填写被测对象的型号或规格。
即产品或零部件型号、规格；3、测试日期：填写测试的详细日期；4、气候：填写测试试样周边环境的详细温度和湿度；5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
工作接地。
在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。
此种接地可采取直接接地或经特殊装置接地。
如变压器中性点的直接接地或经消弧线圈接地。
保护接地。
为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。
如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。
重复接地。
将中性线上的一点或多点与大地再次做金属连接，称为重复接地。
