300vf故障说明
300VF调试资料[1]
![300VF调试资料[1]](https://img.taocdn.com/s3/m/003e2b7a1711cc7931b7162e.png)
300VF调试手册西子奥的斯电梯有限公司文件编号：300VF_SUR_ZHFIM 工地调试手册Pack 原始会签记录编制唐小利校对刘祖斌审核钱鑫慧批准张红兵部门PDC 部门PDC 部门工程中心部门PDC 日期2006-6-29 日期2006-6-29 日期2006-7-3 日期2006-7-5授权AUTH. PC-LS0008-2006部件版本部件名称硬件版本软件版本RCB II GHA21270A1 D1630917AABMCB II JGA26801AAF004 DAA30918AAA变频器HOST: Axx26800VADSP: Axx26800VBHOST: AAA30288AADDSP: AAA30289AADFIM 工地调试手册Pack更改记录序号更改PC 更改内容描述更改日签名1234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without theprior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试手册Pack目录1控制系统概述 (6)1.1 技术概要 (6)1.2 技术文件 (7)2检修模式运行条件检查 (8)2.1 控制柜检查 (8)2.2 接线检查 (8)2.3 绝缘检查 (8)2.4 电压检查 (8)2.5 井道检查 (9)3检修运行变频器设置 (9)3.1 变频器参数检查 (9)4检修运行LMCSS参数设置 (12)5检修运行 (14)6井道位置信号确认 (14)6.1 井道开关的调整 (14)6.2 平层装置调整 (14)7井道位置自学习 (15)7.1 准备工作 (15)7.2 井道位置自学习 (15)8远程站调整及检查 (18)8.1 给远程站送电 (18)8.2 远程站的检查 (18)9正常运行 (18)9.1 对重平衡系数检查 (18)9.2 检查电梯合同速度 (18)9.3 调整负载开关 (18)FIM 工地调试手册Pack9.4 调整起动舒适感 (18)10故障排除 (20)10.1 检修运行时电梯运行方向与实际方向相反 (20)10.2 变频器故障代码 (20)10.3 LMCSS故障代码 (23)FIM工地调试手册Pack1 控制系统概述300VF 控制系统引用了OTIS 的MCS （模块化控制系统）中的RCBII 和MCB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。
300VF调试指南

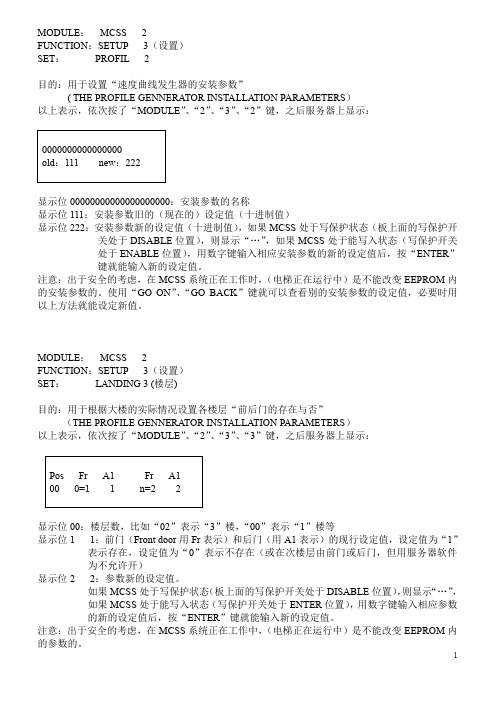

FUNCTION：SETUP 3（设置）SET：PROFIL 2目的：用于设置“速度曲线发生器的安装参数”( THE PROFILE GENNERATOR INSTALLATION PARAMETERS）以上表示，依次按了“MODULE”、“2”、“3”、“2”键，之后服务器上显示：显示位00000000000000000000：安装参数的名称显示位111：安装参数旧的（现在的）设定值（十进制值）显示位222：安装参数新的设定值（十进制值），如果MCSS处于写保护状态（板上面的写保护开关处于DISABLE位置），则显示“…”，如果MCSS处于能写入状态（写保护开关处于ENABLE位置），用数字键输入相应安装参数的新的设定值后，按“ENTER”键就能输入新的设定值。
注意：出于安全的考虑，在MCSS系统正在工作时，（电梯正在运行中）是不能改变EEPROM内的安装参数的。
使用“GO ON”、“GO BACK”键就可以查看别的安装参数的设定值，必要时用以上方法就能设定新值。
MODULE：MCSS 2FUNCTION：SETUP 3（设置）SET：LANDING 3 (楼层)目的：用于根据大楼的实际情况设置各楼层“前后门的存在与否”（THE PROFILE GENNERATOR INSTALLATION PARAMETERS）以上表示，依次按了“MODULE”、“2”、“3”、“3”键，之后服务器上显示：显示位00：楼层数，比如“02”表示“3”楼，“00”表示“1”楼等显示位1 1：前门（Front door用Fr表示）和后门（用A1表示）的现行设定值，设定值为“1”表示存在，设定值为“0”表示不存在（或在次楼层由前门或后门，但用服务器软件为不允许开）显示位2 2：参数新的设定值。
如果MCSS处于写保护状态（板上面的写保护开关处于DISABLE位置），则显示“…”，如果MCSS处于能写入状态（写保护开关处于ENTER位置），用数字键输入相应参数的新的设定值后，按“ENTER”键就能输入新的设定值。
300VF故障码说明

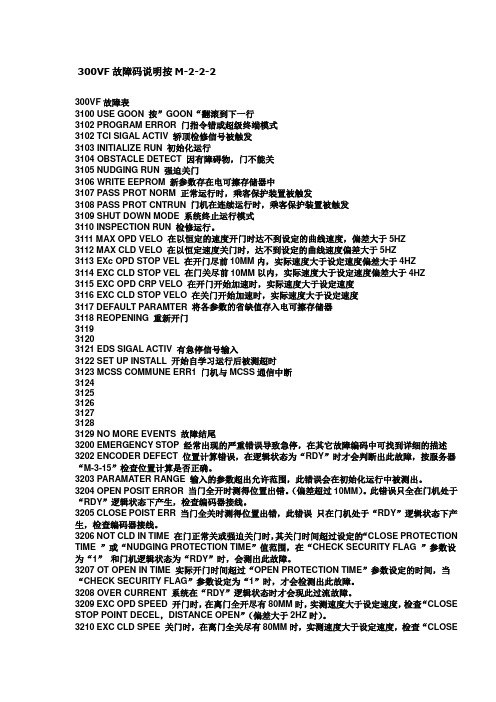

300VF故障码说明按M-2-2-2300VF故障表3100 USE GOON 按”GOON“翻滚到下一行3102 PROGRAM ERROR 门指令错或超级终端模式3102 TCI SIGAL ACTIV 轿顶检修信号被触发3103 INITIALIZE RUN 初始化运行3104 OBSTACLE DETECT 因有障碍物，门不能关3105 NUDGING RUN 强迫关门3106 WRITE EEPROM 新参数存在电可擦存储器中3107 PASS PROT NORM 正常运行时，乘客保护装置被触发3108 PASS PROT CNTRUN 门机在连续运行时，乘客保护装置被触发3109 SHUT DOWN MODE 系统终止运行模式3110 INSPECTION RUN 检修运行。
3111 MAX OPD VELO 在以恒定的速度开门时达不到设定的曲线速度，偏差大于5HZ3112 MAX CLD VELO 在以恒定速度关门时，达不到设定的曲线速度偏差大于5HZ3113 EXc OPD STOP VEL 在开门尽前10MM内，实际速度大于设定速度偏差大于4HZ3114 EXC CLD STOP VEL 在门关尽前10MM以内，实际速度大于设定速度偏差大于4HZ3115 EXC OPD CRP VELO 在开门开始加速时，实际速度大于设定速度3116 EXC CLD STOP VELO 在关门开始加速时，实际速度大于设定速度3117 DEFAULT PARAMTER 将各参数的省缺值存入电可擦存储器3118 REOPENING 重新开门311931203121 EDS SIGAL ACTIV 有急停信号输入3122 SET UP INSTALL 开始自学习运行后被测超时3123 MCSS COMMUNE ERR1 门机与MCSS通信中断312431253126312731283129 NO MORE EVENTS 故障结尾3200 EMERGENCY STOP 经常出现的严重错误导致急停，在其它故障编码中可找到详细的描述3202 ENCODER DEFECT 位置计算错误，在逻辑状态为“RDY”时才会判断出此故障，按服务器“M-3-15”检查位置计算是否正确。
300VF调试指南
MODULE：MCSS 2FUNCTION：SETUP 3（设置）SET：PROFIL 2目的：用于设置“速度曲线发生器的安装参数”( THE PROFILE GENNERATOR INSTALLATION PARAMETERS）以上表示，依次按了“MODULE”、“2”、“3”、“2”键，之后服务器上显示：显示位00000000000000000000：安装参数的名称显示位111：安装参数旧的（现在的）设定值（十进制值）显示位222：安装参数新的设定值（十进制值），如果MCSS处于写保护状态（板上面的写保护开关处于DISABLE位置），则显示“…”，如果MCSS处于能写入状态（写保护开关处于ENABLE位置），用数字键输入相应安装参数的新的设定值后，按“ENTER”键就能输入新的设定值。
注意：出于安全的考虑，在MCSS系统正在工作时，（电梯正在运行中）是不能改变EEPROM内的安装参数的。
使用“GO ON”、“GO BACK”键就可以查看别的安装参数的设定值，必要时用以上方法就能设定新值。
MODULE：MCSS 2FUNCTION：SETUP 3（设置）SET：LANDING 3 (楼层)目的：用于根据大楼的实际情况设置各楼层“前后门的存在与否”（THE PROFILE GENNERATOR INSTALLATION PARAMETERS）以上表示，依次按了“MODULE”、“2”、“3”、“3”键，之后服务器上显示：显示位00：楼层数，比如“02”表示“3”楼，“00”表示“1”楼等显示位1 1：前门（Front door用Fr表示）和后门（用A1表示）的现行设定值，设定值为“1”表示存在，设定值为“0”表示不存在（或在次楼层由前门或后门，但用服务器软件为不允许开）显示位2 2：参数新的设定值。
如果MCSS处于写保护状态（板上面的写保护开关处于DISABLE位置），则显示“…”，如果MCSS处于能写入状态（写保护开关处于ENTER位置），用数字键输入相应参数的新的设定值后，按“ENTER”键就能输入新的设定值。
奥的斯的故障代码表
奥的斯OTIS*XIZI OTIS 21VF/MCS321/TOEC2000/300VF故障代码表OTIS XIZI OTIS 21VF/ 故障代码表MCS321/ 故障代码表TOEC2000/ 故障代码表300VF 故障代码表1100 SOFTWARE RESET 软件复位1101 RING SOFTWARE RESET 群控软件复位1200 SIO MESSAGE FRAMING ERROR 从MCSS接受到的数据信息中检测到结构错误1201 SIO TIMEOUT ERROR 与MCSS通讯超时1300 RSL1 LOSS OF SYNCHRONISATION 轿厢通讯收发不同步1301 RSL2 LOSS OF SYNCHRONISATION 厅外通讯收发不同步1302 RSL3 LOSS OF SYNCHRONISATION 群控通讯收发不同步1400 RSL1 TOTAL PARITY ERRORS 轿厢通讯出现奇偶校验错误1401 RSL2 TOTAL PARITY ERRORS 厅外通讯出现奇偶校验错误1402 RSL3 TOTAL PARITY ERRORS 群控通讯出现奇偶校验错误1500 RING1 CHECKSUM ERROR 群控环1通讯有检测故障1501 RING1 TIMEOUT ERROR 群控环1通讯有超时故障1700 MCSS NOT AVAILABLE MCSS通讯故障1701 CAR SHUTDOWN WHILE IN EPO 备用电源操作时出现故障1702 DTC PROTECTION COUNT DTC关门保护1703 DTO PROTECTION COUNT DTO关门保护1704 DELAY CAR PROTECTION DCP保护1800 EFO-P AND EFO-CK ARE INVALID OR DO NOT MATCH 消防楼层参数错误或EFO-P与EFO-CK不一致或该层门被封1801 ASL-P AND ASL-CK ARE INVALID OR DO NOT MATCH 消防可选楼层参数错误或ASL-P与ASL-CK不一致或该层门被封EFS AND EFS-CK ARE INVALID OR DO NOT MATCH 消防类型参数错误或EFS与EFS-CK不一致ASL2-P AND ASL2-CK ARE INVALID OR DO NOT MATCH 消防第二可选楼层参数错误或ASL2-P与ASL2-CK不一致或该层门被封1804 RCBII电池电压不足1805 EQO HOISTWAY SENSOR FAILED 地震井道传感器故障1806 INVALID EQO PARAMETER SETUP 无效的地震参数1807 CAR IS CONFIGURED FOR RANDOM CALLS 电梯由随机内外呼控制运行故障代码服务器显示说明2000 STM software reset 电子板软件运行错误，引起CPU复位。
OTIS电梯300VF系统高级培训之经典故障案例分析
3
SEED2.0
速度控制电路1-REGEN抱闸回路
原因分析：
电梯在高速运行中如果安全回路断开，二极管将起到续流作用，抱闸会延 时释放，当空载上行或满载下行时，电梯将会出现短时超速。在抱闸续流回路 接入SAF的常开触点（23、24号触点）。如下图红色标注处。整改后电梯正常。 因为电梯正常运行时，安全回路断开后，抱闸续流回路立即断开，抱闸将不会 延时释放。我司目前设计的其它型号电梯的抱闸回路均按照下图的类型。
7
SEED2.0
速度控制电路3-RCB系统运行急停问题
问题描述： 配置为OHCON5403或OHCON5401控制柜的电梯，电梯在启动、停车或 者高速运行时会出现急停。
涉及梯型： OH5000(控制柜为OHCON5403,OHCON5401) XO-21VF(控制柜为300VF) 问题原因： ① FUJI接触器的主触点的小电流通过能力较差。 ② UD触点不好，很容易被变频器检测到。
18
SEED2.0
速度控制电路6-FUJI变频器定位问题
工地可能存在一种情况，变频器的软件版本是1107，而接线方式仍然是原来 的接线，如下图：
这些电梯在定位完成后，必须把变频器侧的短接线拆除，ENABLE信号（JP9-1） 接入变频器，变为图1的状况。
FUJI变频器版本的查看方法： 通过服务器查看版本号的方法：按“MODULE”键后，选择“7”，到监控菜
安全继电器 检修继电器
4
抱闸线圈
SEED2.0
速度控制电路2-OH5000MRL主接触器问题
问题描述： 配置为OHCON4723控制柜的电梯，主接触器容易损坏。 涉及梯型： OH5000MRL(控制柜为OHCON4723） 问题原因： 电梯运行中切断安全回路（如：断门锁/打急停/断安全开关），使接触 器线圈的供电立刻被切断，造成接触器的主触点切断变频器输出的大电 流，造成拉弧，累积到一定次数，造成接触器的损坏。
300VF故障码
300VF故障码说明按M-2-2-2300VF故障表3100 USE GOON 按”GOON“翻滚到下一行3102 PROGRAM ERROR 门指令错或超级终端模式3102 TCI SIGAL ACTIV 轿顶检修信号被触发3103 INITIALIZE RUN 初始化运行3104 OBSTACLE DETECT 因有障碍物，门不能关3105 NUDGING RUN 强迫关门3106 WRITE EEPROM 新参数存在电可擦存储器中3107 PASS PROT NORM 正常运行时，。
乘客保护装置被触发3108 PASS PROT CNTRUN 门机在连续运行时，乘客保护装置被触发3109 SHUT DOWN MODE 系统终止运行模式3110 INSPECTION RUN 检修运行。
3111 MAX OPD VELO 在以恒定的速度开门时达不到设定的曲线速度，偏差大于5HZ 3112 MAX CLD VELO 在以恒定速度关门时，达不到设定的曲线速度偏差大于5HZ3113 EXc OPD STOP VEL 在开门尽前10MM内，实际速度大于设定速度偏差大于4HZ 3114 EXC CLD STOP VEL 在门关尽前10MM以内，实际速度大于设定速度偏差大于4HZ 3115 EXC OPD CRP VELO 在开门开始加速时，实际速度大于设定速度3116 EXC CLD STOP VELO 在关门开始加速时，实际速度大于设定速度3117 DEFAULT PARAMTER 将各参数的省缺值存入电可擦存储器3118 REOPENING 重新开门311931203121 EDS SIGAL ACTIV 有急停信号输入3122 SET UP INSTALL 开始自学习运行后被测超时3123 MCSS COMMUNE ERR1 门机与MCSS通信中断312431253126312731283129 NO MORE EVENTS 故障结尾3200 EMERGENCY STOP 经常出现的严重错误导致急停，在其它故障编码中可找到详细的描述 3202 ENCODER DEFECT 位置计算错误，在逻辑状态为“RDY”时才会判断出此故障，按服务器“M-3-15”检查位置计算是否正确。
广州奥的斯电梯otis300VF故障代码说明
TT维修人员使用手册TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但如果维修人员能熟悉它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题。
下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法。
第一篇 XO21VF概述XO21VF用了MECS，即模块化控制系统。
它由四个子系统组成，这些子系统包括操作控制子系统(OCSS)、运行指令子系统(LMCSS)、门控制子系统(DISS)、驱动控制子系统(DBSS)。
每个子系统(也叫服务系统)已经电脑化并能按设计好的要求完成专门的功能。
此外，每个服务系统靠串行传输线传送参数，交换信息。
第二篇 OCSS操作子系统(即RCBII板子)一、概述。
OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBII。
OCSS 的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。
几乎所有的输入、输出信号(如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等)都靠一个远站(RS5)与OCSS串行传输，此系统能靠一小组电线完成。
在OCSS和远站(RS)之间，考4根电线通讯，其中两根电源线(DC30V，HL2)，两根信号线(L1，L2)。
OCSS有三组不同的串行信号线，分别是C/C(连接轿厢)、C/H(连接厅外)、G/H(连接群控)。
二、TT简介A、TT的前面板由一个显示屏和16个键组成，显示屏有两行。
B、激活键的蓝键功能：按SHIFT键(左下角没有标识的键)，然后按相应的键。
比如，如果按下GO ON/GO BACK键，将会出现GO ON(往下翻页)功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会出现GO BACK(往上翻页)功能。
C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁。
图一：TT按键排列示意图各按键的功能见下表：三、如何连接TTTT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS。
300VF故障
b.常用输入输出信号DCB 关门按钮CHCC 切断外呼EFK 消防返基开关EFO 火警操作开关ISS 独立开关ESK 消防员服务开关PKS2 基站关机钥匙开关ATK 司机开关ISD 独立下行开关ISU 独立上行开关NSB 直驶开关EQS 地震开关ESH 消防员服务保持开关EFKB 消防旁路CRC 读卡开关DOB 开门按钮ANSS 防捣乱开关(10%)LNS 满载开关LWS 超载开关CCB 轿内指令按钮HB 厅外召唤按钮BUZ 蜂鸣CDDL 轿内下行灯CUDL 轿内上行灯FSL 火警灯LPT 过层钟OLS 超载灯CDGD 下行到站钟CDGU 上行到站钟LFCC 自动切断照明风扇UHL 厅外到站灯(钟)HDDL 厅外下行灯HUDL 厅外上行灯PKL 基站关机灯FULL 厅外满载灯c。
故障记录一览1100SOFTWARE RESET 软件复位1101RING SOFTWARE RESET 群控软件复位1200SIO MESSAGE FRAMING ERROR 从MCSS接受到的数据信息中检测到结构错误1201SIO TIMEOUT ERROR 与MCSS通讯超时1300RSL1 LOSS OF SYNCHRONISATION 轿厢通讯收发不同步1301 RSL2 LOSS OF SYNCHRONISATION 厅外通讯收发不同步1302 RSL3 LOSS OF SYNCHRONISATION 群控通讯收发不同步1400 RSL1 TOTAL PARITY ERRORS 轿厢通讯出现奇偶校验错误1401 RSL2 TOTAL PARITY ERRORS 厅外通讯出现奇偶校验错误1402 RSL3 TOTAL PARITY ERRORS 群控通讯出现奇偶校验错误1500RING1 CHECKSUM ERROR 群控环1通讯有检测故障1501RING1 TIMEOUT ERROR 群控环1通讯有超时故障1700MCSS NOT AVAILABLE MCSS通讯故障1701CAR SHUTDOWN WHILE IN EPO 备用电源操作时出现故障1702DTC PROTECTION COUNT DTC关门保护1703DTO PROTECTION COUNT DTO关门保护1704DELAY CAR PROTECTION DCP保护1800 EFO-P AND EFO-CK ARE INVALID OR DO NOT MATCH 消防楼层参数错误或EFO-P与EFO-CK不一致或该层门被封1801 ASL-P AND ASL-CK ARE INVALID OR DO NOT MATCH 消防可选楼层参数错误或ASL-P与ASL-CK不一致或该层门被封EFS AND EFS-CK ARE INVALID OR DO NOT MATCH 消防类型参数错误或EFS与EFS-CK不一致ASL2-P AND ASL2-CK ARE INVALID OR DO NOT MATCH 消防第二可选楼层参数错误或ASL2-P与ASL2-CK不一致或该层门被封1804 RCBII电池电压不足1805 EQO HOISTWAY SENSOR FAILED 地震井道传感器故障1806INVALID EQO PARAMETER SETUP 无效的地震参数1807CAR IS CONFIGURED FOR RANDOM CALLS 电梯由随机内外呼控制运行c．主要故障代码故障来源:系统执行故障来源：位置参考注2：如果故障次数超过允许再试的设定次数（安装参数设定），系统运行将会终止。
OTIS_300VF控制系统原理
•罗玉明300VF原理罗玉明1目录电梯的系统介绍电梯主要原理图介绍主要部件介绍电梯时序介绍电梯门机介绍子系统的故障信息和主要参数介绍电梯井道自学习步骤介绍电梯故障分析2300VF控制系统介绍300VF控制柜300VF控制柜有马来西亚、广州和自制三种控制柜形式，三种控制柜之间控制原理都是一样的，但在部件排部、接线方式和接口处理上面有些不同。
3300VF控制系统介绍MCS321控制柜MCS321控制柜是由德国生产的控制柜，他和300VF控制原理基本一致，但在器件排部、使用部件、控制方式和接线方式上有较大差别。
4300VF控制系统介绍系统组成：OCSS，LMCSS，DCSS，DBSS 5电梯原理图介绍6电器原理图介绍—主电路78电器原理图介绍—变压器主要输出电路保险丝此原理图为AC380V转AC24V，再由AC24V整流到DC30V。
在此电路中，变压器输出端先有内置保险丝，经过整流之后的线路上还有空开）控制，（CP1/2）空开是为了防止DC30V短路造成对前端电路的损坏；保险丝的作用是为了防止整流桥的损坏造成变压器的损坏。
红色圆内保险丝在08年以前的电路中是没有的。
保险丝电器原理图介绍—变压器主要输出电路抱闸回路AC110V电源抱闸回路电源为DC110V。
可能出现的故障：当电梯运行启动时，SW主接触器吸合，但BY继电器不吸合，电梯不运行，并出现DBD、过流或抱闸反馈故障时可以检查此电路是否正常。
AC110V电源，既是安全电路电源，也是继电器电源。
9电器原理图介绍—安全开关简写缓冲器、涨紧轮安全开关强迫减速、限位、极限、强迫急停开关10电器原理图介绍—安全电路此电路是电梯的部分安全电路。
包括限速器、涨紧轮、底坑、极限等安全开关。
可能出现的故障：当电梯安全开关断开时，LMCSS板上显示的第一个显示为0，电梯不能运行。
如果是电梯井道安全开关断开，电梯可以通过使用控制柜上的ERO紧急电动运行驱动电梯。
此时可以将电梯运行到合适位置，将安全开关复位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
300vf故障说明
nt]300VF故障代码.
1、Base (GATE SUPPLY) fault
硬件检测到IGBT门驱动电路电压不足。
（1）、检查变频器接地是否良好；（2）、更换XU2板和UD3板；（3）、更换变频器
2、Inverter OCT 变频器输出过电流
（1）、检查参数INVTR OCT、DRIVE RTD I RMS、INV I
FSCALE；（2）、检查马达侧是否有短路或绝缘问题；（3）、检查抱闸是否完全打开；（4）、检查PVT及连线；（5）、更换变频器
3、IGBT Desatuation/
IGBT装置和相关电路（如门驱动电路）有问题
（1）、更换底座及UD3板；（2）、更换变频器
4、D（Q）Current FDBK
变频器启动建立励磁电流时发生错误
（1）、检查变频器速度参数；（2）、检查变频器输出到马达之间是否有接触不良或断线，包括UDX触头；（3）、更换XU2、UD3和LEM板；（4）、更换变频器
5、Current FDBK sum DSP
软件检测到三相输出电流矢量和不为0，并超过参数INV IO LIMIT
（1）、检查INV IO
LIMIT；（2）、检查三相输出U、V、W绝缘；（3）、检查VA/VB与XU2板的连线；（4）、更换XU2板或LEM板；（5）、更换变频器
6、Overtemp 马达或变频器过热
（1）、环境温度是否过高；（2）、检查变频器风扇是否工作；（3）、检查热敏及相关插件；（4）、更换XU2板
7、Motor Overload 马达过载
（1）、检查速度参数，马达学习参数；（2）、检查参数DRIVE RATED
RMS、MTR OVL TMR、MTR OVL I FAC、INV I
FASCALE；（3）、检查MCSS加速度，加加速度及平衡系数参数；（4）抱闸是否完全打开；（5）马达连线；（6）、平衡系数；（7）、PVT及连线
8、Current mean
变频器处于待机状态时，三相输出电流平均值超过参数I OFFS MEAN LIM
（1）、检查此参数；（2）、更换LEM板；（3）、更换XU2板
9、Current variance
变频器处于待机状态时，某一相输出电流反馈值与其它两相差值超出参数I OFFS UARI LIM （1）、检查此参数；（2）、检查马达是否接地或短路；（3）、更换LEM板；（4）、更换PB板；（5）、更换XU2板
10、DC link OVT 直流链路过电压
（1）、检查参数BUS OVT、BUS
FASCALE（如直流电压测量值与监控值不符，应调整此参数）；（2）、检查参数AC LINE-LINE VOLTAGE是否与实际测量值相符；（3）、检查制动电阻回路；（4）、更换XU2板
11、DC link UVT 直流链路不足电压
（1）、检查参数BUS OVT、BUS FASCALE；（2）、检查参数AC LINE-LINE
VOLEAGE是否与实际测量值相符；（3）、更换XU2板。
