扫描隧道显微镜原理与制备技术介绍扫描隧道显微镜(Scanning Tunneling Microscope,STM)是一种基于量子隧道效应的高分辨率显微镜,用于观察固体表面的原子及分子结构。
本文将详细介绍扫描隧道显微镜的原理和制备技术。
扫描隧道显微镜通过利用尖端和样品表面之间的量子隧道效应,实现对表面形貌和电子结构的观察。
其原理可以简单描述为:在一个真空中,尖端电极和样品表面之间加上一个微小的直流电压,当尖端和样品非常接近时(约 1 nm),由于量子隧道效应的存在,电子会从尖端隧道穿过真空障垒,进入样品表面或从样品表面进入尖端。
通过测量电流的强度和偏置电压的变化,就可以对表面的电子结构和拓扑形貌进行分析和显微观察。
扫描隧道显微镜的制备技术涉及到多个方面,包括尖端制备、样品制备和探测系统的搭建。
首先,尖端制备是制备扫描隧道显微镜不可或缺的一步。
常用的方法有机械断裂法和电化学腐蚀法。
机械断裂法是将一根金属丝折断,使其末端形成尖端结构,常用的金属有铂铱合金。
电化学腐蚀法则是通过在电解液中腐蚀尖端材料来制备尖端。
这两种方法制备出的尖端直径一般为1-10纳米,且需要在真空条件下进行。
其次,样品的制备也是扫描隧道显微镜研究中的重要步骤。
制备样品需要考虑到其几何形状和电导特性。
通常,我们可以使用化学气相沉积、物理气相沉积、溅射沉积等方法制备样品。
这些方法可以制备出晶体、薄膜和纳米颗粒等不同形式的样品。
最后,搭建扫描隧道显微镜的探测系统是整个研究的核心。
探测系统主要包括扫描器、样品台和信号采集与处理系统。
扫描器用于控制尖端在样品表面的位置,实现对样品进行扫描。
样品台则用于固定样品并提供电流给样品。
信号采集与处理系统用于测量和处理电流信号,并通过计算机进行数据的可视化和分析。
总结起来,扫描隧道显微镜的原理是基于量子隧道效应,利用电流强度和偏置电压的变化来观察固体表面的原子和分子结构。
其制备技术包括尖端制备、样品制备和探测系统搭建。

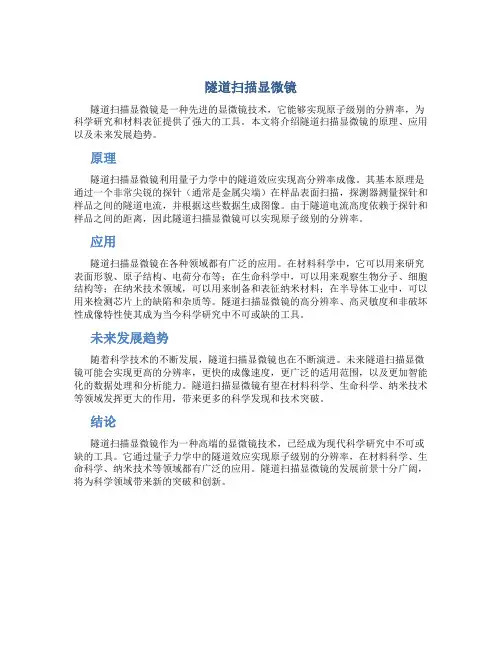

隧道扫描显微镜
