光纤产品相关知识培训总结光纤产品相关知识培训从光纤、光缆、跳纤、尾纤、光纤收发器、终端盒、熔接包、组网连接关系方面的进行了初步的讲解。
光纤结构一般是双层或多层的同心圆柱体。
中心部分是纤芯，纤芯以外的部分称为包层。
纤芯的作用是传导光波，包层的作用是将光波封闭在光纤中传播。
在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
作为方案部来说，光纤传输作为有线传输的传输方式，拥有传输稳定、传输损耗小、传输距离远等优点。
学习到的知识：1、多模光纤优缺点：光源（发射机）成本低，并且具有简单的连接与熔接特性。
具有相对较高的衰减、低带宽，使得光在多模光纤内的传输被限制于短距离。
主要应用在接入网和局域网等短距离场合。
2、单模光纤优缺点:光源（发射机）成本高，主要应用在长途骨干网、城域网、接入网等场合。
3、单模、多模光纤的对比见下表所示：表3-1 多模、单模光纤对比表4、跳纤（跳线）接头形式通常有以下几种：SC、ST、LC、FC，图例见下图。
可以组合成下列几种跳纤：FC-FC、FC-LC、LC-LC、SC-LC、FC-SC、SC-SC、SC-ST、FC-ST、ST-ST、ST-LC等。
图4-1 FC连接头图4-2 SC连接头图4-3 LC连接头图4-4 ST连接头例如：下图为LC-FC型跳线。
图4-5 LC-FC型跳线5、光纤收发器又称光电转换器，单模光纤收发器（图5-1）传输距离较长，一般为20公里到120公里，多模光纤收发器（图5-2）传输距离较短，一般为2公里到5公里，实际距离根据现场情况而定（受现场情况干扰，有效传输距离会相应减少）。
图5-1 单模光纤收发器图5-2 多模光纤收发器6、终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
终端盒见下图所示。
图6-1 光纤终端盒7、光纤传输的顺序：一般为串口服务器通过RJ45接口连接光纤收发器，然后将电信号转换为光信号，通过跳线连接光纤终端盒，然后又光纤传出，再由光纤收发器将光信号转成电信号（光纤传输过程仪器连接较为复杂，在以后的方案设计过程中要格外注意）。

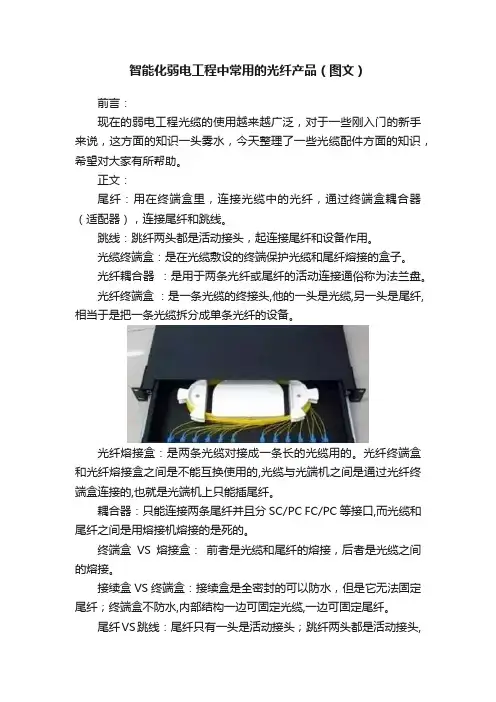

智能化弱电工程中常用的光纤产品（图文）
智能化弱电工程中常用的光纤产品（图文）前言：现在的弱电工程光缆的使用越来越广泛，对于一些刚入门的新手来说，这方面的知识一头雾水，今天整理了一些光缆配件方面的知识，希望对大家有所帮助。
正文：尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头，起连接尾纤和设备作用。
光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤熔接盒：是两条光缆对接成一条长的光缆用的。
光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。
耦合器：只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。
终端盒VS熔接盒：前者是光缆和尾纤的熔接，后者是光缆之间的熔接。
接续盒VS终端盒：接续盒是全密封的可以防水，但是它无法固定尾纤；终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。
尾纤VS跳线：尾纤只有一头是活动接头；跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。
一、光缆、终端盒、尾纤的连接关系步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤 2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤 3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45 口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
二、光缆、终端盒、尾纤的作用光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。
光缆接头盒(熔接包)的简介
光缆接头盒（熔接包）的简介光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。
盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。
广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。
右侧为二进二出接头盒；用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；产品特性·产品的盒体采用优质工程塑料。
·产品采用2次压缆技术，确保盒内光纤无附加衰耗。
·产品具有多次复用和扩容功能。
技术特性·尺寸：高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·最大熔纤盘：最小容量4芯最大容量144芯.·最大熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。
·耐电压强度：15KV(DC)。
·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。
·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。
·其它各项性能要求均符合YD/T814.1-2004标准要求。
光缆接头盒的安装方法光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。
2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。
光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。
2、将光缆放入相应的入孔内。
3、连接屏蔽及接地。
光纤熔接特点范文
