交联聚乙烯电缆
交联聚乙烯电缆结构
交联聚乙烯电缆结构
交联聚乙烯（XLPE）电缆是一种常用于输电和配电系统中的电缆。
它由导体、绝缘层、金属屏蔽层、填充物和护套层组成。
导体是电力传输的核心部分，它通常由铜或铝制成，并根据需要采用不同的截面积。
绝缘层是将导体与其他部分隔离的部分，一般选用交联聚乙烯作为绝缘材料，其具有良好的电气特性和耐热性。
金属屏蔽层位于绝缘层外部，可以有效地防止电磁干扰和电气短路。
金属屏蔽层通常由铝箔或铜丝编织层构成。
填充物用于填充绝缘层和金属屏蔽层之间的空隙，以增强电缆的机械强度并提供更好的电气性能。
护套层是电缆的最外层，主要用于保护电缆免受外界环境的影响，如湿气、化学物质和机械损伤。
常见的护套材料有聚氯乙烯（PVC）和聚乙烯（PE）等。
交联聚乙烯电缆结构复杂，但其优点包括高温耐受性、耐电压、电气性能稳定以及长寿命等。
由于这些优势，交联聚乙烯电缆在各个领域中得到广泛应用。
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯（Cross-linked Polyethylene，简称XLPE）绝缘电力电
缆是一种常用的高压输电电缆，具有优良的绝缘性能和电流传输能力。
本
文将对交联聚乙烯绝缘电力电缆的相关参数进行详细介绍。
1.电压等级：
-6kV、10kV、15kV：用于中压输电和配电系统；
-20kV、35kV：用于高压输电和配电系统。
2.线芯结构：
交联聚乙烯绝缘电力电缆的线芯结构主要包括导体、绝缘层和护套层。
导体是电力传输的核心部分，常用的导体材料包括铜和铝。
绝缘层采用交
联聚乙烯材料，具有良好的绝缘性能。
护套层可根据具体使用环境需要选
择不同的材料，如聚氯乙烯（PVC）、低烟无卤材料等。
3.额定电流：
4.短路电流容量：
短路电流容量是指电缆在发生短路时能够承受的最大电流。
交联聚乙
烯绝缘电力电缆的短路电流容量与导体截面积、材料特性、敷设方式、冷
却条件等因素有关。
在设计和选择电缆时，需要确保短路电流容量大于实
际应力电流。
5.耐热性能：
6.耐电压能力：
7.弯曲半径：
8.环境适应性：
总之，交联聚乙烯绝缘电力电缆是一种重要的高压输电和配电装置，具有多种参数和性能指标。
在实际应用中，需要根据具体的使用条件和需求来选择和设计合适的电缆，以确保其安全可靠地传输电力。
交联聚乙烯电缆外直径

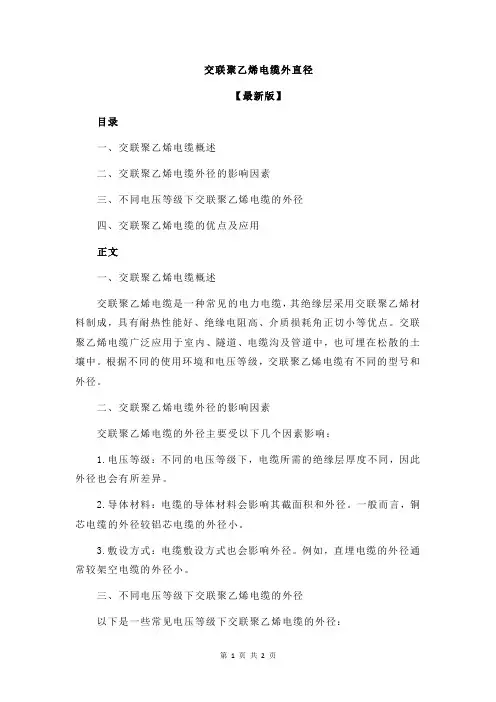

交联聚乙烯电缆外直径【最新版】目录一、交联聚乙烯电缆概述二、交联聚乙烯电缆外径的影响因素三、不同电压等级下交联聚乙烯电缆的外径四、交联聚乙烯电缆的优点及应用正文一、交联聚乙烯电缆概述交联聚乙烯电缆是一种常见的电力电缆，其绝缘层采用交联聚乙烯材料制成，具有耐热性能好、绝缘电阻高、介质损耗角正切小等优点。
交联聚乙烯电缆广泛应用于室内、隧道、电缆沟及管道中，也可埋在松散的土壤中。
根据不同的使用环境和电压等级，交联聚乙烯电缆有不同的型号和外径。
二、交联聚乙烯电缆外径的影响因素交联聚乙烯电缆的外径主要受以下几个因素影响：1.电压等级：不同的电压等级下，电缆所需的绝缘层厚度不同，因此外径也会有所差异。
2.导体材料：电缆的导体材料会影响其截面积和外径。
一般而言，铜芯电缆的外径较铝芯电缆的外径小。
3.敷设方式：电缆敷设方式也会影响外径。
例如，直埋电缆的外径通常较架空电缆的外径小。
三、不同电压等级下交联聚乙烯电缆的外径以下是一些常见电压等级下交联聚乙烯电缆的外径：1.YJV, 1630, 0.6/1kV：外径为 22.YJV, 1630, 6/10kV：外径为33.YJV, 1630, 8.7/15kV：外径为 44.YJV, 1630, 12/21kV：外径为55.YJV, 1630, 18/20kV：外径为6四、交联聚乙烯电缆的优点及应用交联聚乙烯电缆具有以下优点：1.耐热性能好：交联聚乙烯的耐热性能比聚氯乙烯高，可在 90℃下长期使用，短路时耐热温度最高可达 250℃。
2.绝缘电阻高：交联聚乙烯电缆的绝缘电阻高，介质损耗角正切小，基本上不随温度的变化而变化。
3.耐磨性和耐环境应力开裂性好：交联聚乙烯电缆具有良好的耐磨性和耐环境应力开裂性。
4.环保性能好：交联聚乙烯电缆燃烧时散发出的是二氧化碳和水，而聚氯乙烯电缆燃烧时产生的是有害气体氯化氢。
5.密度小：交联聚乙烯的密度比聚氯乙烯小 40% 左右，可以明显减轻架空线的质量。
交联聚乙烯电缆
交联聚乙烯电缆交联聚乙烯电力电缆由于其电气性能和耐热性能都很好，传输容量较大，结构轻便，易于弯曲，附件接头简单，安装敷设方便，不受高度落差的限制，特别是没有漏油和引起火灾的危险，因此受到用户广泛欢迎，并不断向高压、超高压领域发展，呈现出逐步替代油纸电缆的趋势。
一、文联聚乙烯电缆的结构特点如图4－17所示，交联聚乙烯电缆和大家熟悉的油浸纸统包电缆的区别除了相间主绝缘是交联聚乙烯塑料以及线芯形状是圆形之外，还有两层半导体胶涂层。
在芯线的外表面涂有第一层半导体胶，它可以克服电晕及游离放电，使芯线与绝缘层之间有良好的过渡。
在相间绝缘外表面涂有第二层半导体胶，同时挤包了一层0.1mm厚的薄铜带，它们组成了良好的相间屏蔽层，它保护着电缆，使之几乎不能发生相间故障，如图4－18所示。
图4-17 交联聚乙烯电缆断面构造示意图1.绝缘层；2-线芯；3-半导体胶层；4-铜带屏蔽层； 5-填料；6-塑料内衬；7-铠装层；8-塑料外护层图4-18 交联聚乙烯电缆结构示意图1-线芯；2-交联聚乙烯绝缘；3-半导电层；4-铜屏蔽；5-包带；6-外护层二、事故原因根据国内外报导，交联聚乙烯电缆发生事故的原因如下：1．水树枝劣化它是交联聚乙烯电缆事故的主要原因，约占事故的71%，多发生于自然劣化。
所谓“树枝”不过是一个形象名词，它指团体介质击穿破坏前，固体介质中产生的树枝状裂痕和放电痕迹。
树枝的产生引起绝缘进一步的恶劣化，不久将导致全部击穿。
所以树枝现象也是预击穿现象。
按树枝化形成的原因，树枝可分为电树枝、水树枝和电化树枝（也可归为水村的特例）。
水树枝，它是水浸入绝缘层，在电场作用下形成的树枝状物。
它的特点是引发树枝的空隙含有水分，它在比发生电树枝低得多的场强下即可发生。
树枝有的大多不连续，内凝有水分，主干树枝较粗，分枝多且密密麻麻，如图4－19所示。
图4-19 自内侧的水树枝状水树枝一般是从内半导电层、屏蔽层与绝缘层界面上引发出来。
交联聚乙烯电缆工作最低温度
交联聚乙烯电缆工作最低温度交联聚乙烯电缆是一种常用于输电和配电系统中的电线电缆，其具有较高的耐热性和耐寒性。
在工作过程中，交联聚乙烯电缆能够在极端低温环境下正常运行，保证供电的稳定性和可靠性。
本文将探讨交联聚乙烯电缆的工作最低温度以及其在低温环境下的应用。
交联聚乙烯电缆是一种通过交联技术处理的聚乙烯电缆，通过将聚乙烯材料暴露在高温环境中，使其分子结构发生改变，从而提高其耐热性和耐寒性。
交联聚乙烯电缆的工作最低温度是指在极端低温环境下，电缆能够正常工作的最低温度。
根据相关标准和规范，交联聚乙烯电缆的工作最低温度通常为-40°C。
这意味着在-40°C的低温环境中，交联聚乙烯电缆仍然能够保持其电气性能和机械性能，不会发生冷脆化或断裂等问题。
因此，交联聚乙烯电缆在寒冷地区或极寒环境下的应用非常广泛。
交联聚乙烯电缆的低温性能主要取决于交联剂的种类和交联程度。
一般来说，交联剂的选择和交联程度的控制能够影响电缆的低温弯曲性能、抗冲击性能和抗拉伸性能等。
通过合理选择交联剂和控制交联程度，可以使交联聚乙烯电缆在极端低温下保持良好的电气性能和机械性能。
交联聚乙烯电缆在低温环境下的应用非常广泛。
例如，在北方或高海拔地区的输电线路中，交联聚乙烯电缆能够保证输电的可靠性和稳定性。
在极寒地区的石油、天然气和化工行业中，交联聚乙烯电缆也被广泛应用于电力设备和电气设备的连接和供电。
交联聚乙烯电缆还具有其他优点，如耐化学腐蚀、耐磨损和耐老化等。
因此，交联聚乙烯电缆不仅可以在低温环境下工作，还可以在恶劣的环境条件下长期使用，提高供电系统的可靠性和安全性。
交联聚乙烯电缆是一种在低温环境下工作的电线电缆，具有较高的耐热性和耐寒性。
其工作最低温度通常为-40°C，能够在极端低温环境下保持良好的电气性能和机械性能。
交联聚乙烯电缆在寒冷地区和极寒环境下的应用非常广泛，能够保证供电的稳定性和可靠性。
通过合理选择交联剂和控制交联程度，可以进一步提高交联聚乙烯电缆的低温性能。
交联绝缘电力电缆 标准
交联绝缘电力电缆标准交联绝缘电力电缆是一种广泛应用于电力传输和分配领域的电缆，其标准对于确保电缆的性能和质量至关重要。
以下是对交联绝缘电力电缆标准的详细介绍：一、交联绝缘电力电缆的定义交联绝缘电力电缆是一种采用交联聚乙烯（XLPE）作为绝缘材料的电力电缆。
交联聚乙烯具有优异的电气性能、耐热性能和耐化学腐蚀性能，因此被广泛应用于电力电缆的生产。
二、交联绝缘电力电缆的标准绝缘材料标准交联绝缘电力电缆的绝缘材料应符合相关标准和规定。
其中，交联聚乙烯应符合GB/T 15065-2009《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件》中的要求。
此外，绝缘材料的性能指标还应包括电气性能、机械性能、热性能和耐化学腐蚀性能等。
电缆结构标准交联绝缘电力电缆的结构应符合相关标准和规定。
其中，导体截面、绝缘厚度、绝缘材料等应符合GB/T 12706.1-2002《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件》中的要求。
此外，电缆的结构还应考虑机械强度、耐热性能、耐化学腐蚀性能等因素。
电缆试验标准交联绝缘电力电缆在生产过程中需要进行一系列的试验来验证其性能和质量。
这些试验包括电气性能试验、机械性能试验、热性能试验和耐化学腐蚀性能试验等。
其中，电气性能试验主要包括直流电阻试验、耐压试验等；机械性能试验主要包括拉伸试验、弯曲试验等；热性能试验主要包括热老化试验、热稳定性试验等；耐化学腐蚀性能试验主要包括耐油试验、耐酸碱试验等。
电缆安装标准交联绝缘电力电缆在安装过程中需要遵循一定的标准。
首先，电缆的敷设应符合相关标准和规定，确保电缆的安全和稳定运行。
其次，电缆的连接应采用合适的连接方式，如压接、焊接等，确保连接的可靠性和稳定性。
最后，电缆的安装还应考虑环境因素，如温度、湿度等，确保电缆在恶劣环境下也能正常运行。
三、总结与展望交联绝缘电力电缆的标准对于确保电缆的性能和质量至关重要。
交联聚乙烯绝缘电缆最高工作温度
交联聚乙烯绝缘电缆最高工作温度交联聚乙烯（Crosslinked Polyethylene，简称XLPE）是一种高温电缆绝缘材料，具有优异的绝缘性能和热稳定性，被广泛应用于输电、配电和工业领域。
其最高工作温度取决于多种因素，包括材料特性、使用环境以及电缆的设计等。
首先，我们来了解交联聚乙烯材料的特性。
XLPE是由聚乙烯经过交联处理而成的材料，交联过程可以提高聚乙烯的热稳定性和机械性能，使其能够耐受更高的温度。
常见的交联方式包括电子束交联和热交联两种，其中电子束交联方式被广泛应用于大规模生产中。
XLPE的热稳定性是衡量其可耐受高温的重要指标之一。
根据相关标准规定，交联聚乙烯电缆的热老化性能应满足特定的要求，例如在70℃或90℃的条件下经过规定时间的老化测试后，其机械性能和电气性能应符合标准规定的要求。
这表明交联聚乙烯电缆在一定温度范围内能够持续提供可靠的绝缘保护和电气传输。
除了热稳定性，交联聚乙烯的熔点也是决定其最高工作温度的重要因素之一。
聚乙烯的熔点约为110℃，而交联聚乙烯的熔点则会随着交联程度的增加而提高。
一般情况下，电缆在设计和制造过程中会根据使用环境和负载要求选择适当的交联程度，以确保电缆在正常工作条件下的可靠性和安全性。
此外，电缆的设计和结构也对最高工作温度有影响。
交联聚乙烯电缆通常由导体、绝缘层、屏蔽层和护套层等部分组成。
这些部分的选择和设计需要考虑到电缆的负载、使用环境和安全性等因素。
例如，在高温环境下，可能需要增加绝缘层的厚度或采用耐高温材料作为护套层，以提高电缆的耐高温性能。
综上所述，交联聚乙烯绝缘电缆的最高工作温度往往在70℃至90℃之间，具体取决于材料特性、使用环境和电缆设计等多种因素。
在实际应用中，如果需要更高的工作温度，可以考虑采用其他具有更高耐高温性能的绝缘材料，如交联聚烯烃、硅橡胶等。
同时，还应根据实际情况进行电缆的合理选择和设计，以确保电缆在高温条件下的可靠工作。
交联聚乙烯绝缘电力电缆型号及外径
交联聚乙烯绝缘电力电缆型号及外径交联聚乙烯绝缘电力电缆是一种高压电力传输电缆材料，在电力工程中占有重要地位。
该材料具有高的耐电压能力、优异的耐磨性、耐氧化性、耐化学腐蚀性、抗老化性等优点。
在电网建设和改造中，交联聚乙烯绝缘电力电缆深受广大电力工程从业者和用户的欢迎和使用。
针对不同的电力设备和电网要求，交联聚乙烯绝缘电力电缆有不同的型号和标准要求。
一、交联聚乙烯绝缘电力电缆型号交联聚乙烯绝缘电力电缆型号主要由以下几个方面组成：1、导体型号导体是电缆传输电能的主要部分，其主要用途是导电和传输电能。
常见的导体材料有铜线、铝线等材料。
顾名思义，导体型号是指导体铜线或铝线的规格型号。
其中，铜线和铝线的横截面积大小所承受的电流大小不同，铜线的导电能力要比铝线大，所以铜线的型号比铝线的型号大，常见的导体型号有10mm2、16mm2、25mm2、35mm2等。
2、绝缘材料型号绝缘材料是指将导体和外界隔离，防止电流泄漏和火灾的发生的材料。
常见的绝缘材料有聚乙烯、交联聚乙烯、交联聚乙烯树脂等材料。
在电力工程中，交联聚乙烯绝缘材料的使用比较广泛。
它具有高耐热性、高耐电压、良好的耐化学性和耐老化性等特点。
绝缘材料型号按照国家标准规定，常见的有YJLV、YJV、YJV22、YJV32等型号。
3、芯数和电缆截面积芯数是指电缆芯线的数量。
电缆截面积是指电缆传输电能的横截面积大小，以mm2为单位。
通常，电缆的芯数越多，越适用于电力传输距离较远的工程；电缆截面积越大，电缆传输电能的负载能力就越大，通常越适用于输送大功率的电力设备。
常见的电缆芯数和截面积有1*10mm2、1*16mm2、4*35mm2等。
二、交联聚乙烯绝缘电力电缆外径交联聚乙烯绝缘电力电缆的外径是指在绝缘层之外的电缆最大外径，决定了电力线路的档次、铺设方式以及电力线路安全使用等因素。
常见的电力线路外径由三个因素组成：绝缘层厚度、导体直径和电缆子径。
其中，经过交联处理的聚乙烯绝缘层中，所含化学结合的交联成分的含量越高，厚度越大；而芯线的导体直径越大，电力线路外径就越大。
