交联聚乙烯绝缘电力电缆

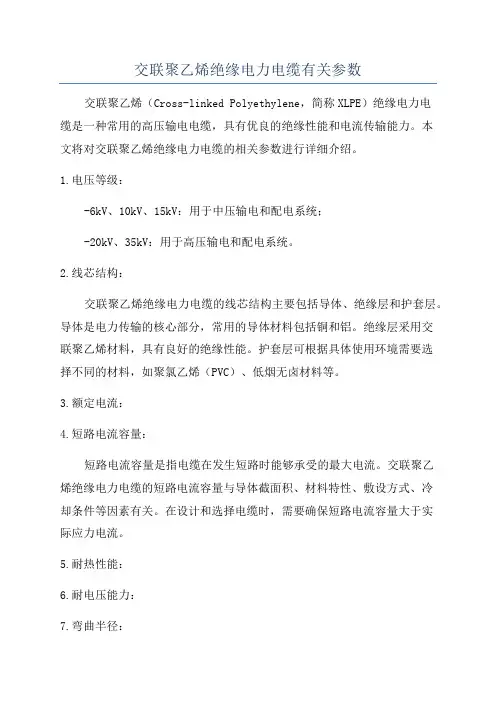

交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯绝缘电力电缆有关参数
交联聚乙烯（Cross-linked Polyethylene，简称XLPE）绝缘电力电
缆是一种常用的高压输电电缆，具有优良的绝缘性能和电流传输能力。
本
文将对交联聚乙烯绝缘电力电缆的相关参数进行详细介绍。
1.电压等级：
-6kV、10kV、15kV：用于中压输电和配电系统；
-20kV、35kV：用于高压输电和配电系统。
2.线芯结构：
交联聚乙烯绝缘电力电缆的线芯结构主要包括导体、绝缘层和护套层。
导体是电力传输的核心部分，常用的导体材料包括铜和铝。
绝缘层采用交
联聚乙烯材料，具有良好的绝缘性能。
护套层可根据具体使用环境需要选
择不同的材料，如聚氯乙烯（PVC）、低烟无卤材料等。
3.额定电流：
4.短路电流容量：
短路电流容量是指电缆在发生短路时能够承受的最大电流。
交联聚乙
烯绝缘电力电缆的短路电流容量与导体截面积、材料特性、敷设方式、冷
却条件等因素有关。
在设计和选择电缆时，需要确保短路电流容量大于实
际应力电流。
5.耐热性能：
6.耐电压能力：
7.弯曲半径：
8.环境适应性：
总之，交联聚乙烯绝缘电力电缆是一种重要的高压输电和配电装置，具有多种参数和性能指标。
在实际应用中，需要根据具体的使用条件和需求来选择和设计合适的电缆，以确保其安全可靠地传输电力。
交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆是现代电力传输的重要组成部分。
它具有优异的性能，如高电气性能、耐高温、耐腐蚀、耐剪切和耐老化等。
本文将详细介绍交联聚乙烯绝缘电力电缆的结构、特点、应用和开发前景等方面。
一、交联聚乙烯绝缘电力电缆的结构交联聚乙烯绝缘电力电缆主要由导体、绝缘层、金属屏蔽层、护套和附件等组成。
1.导体：导体是电缆中传输电能的主要部分，主要有铜导体和铝导体两种材料。
铜导体的导电性能好，抗氧化性强，耐腐蚀能力强，但价格昂贵；铝导体价格便宜，但导电率低，需要加大导体截面积才能满足电力传输要求。
2.绝缘层：绝缘层是电缆中传输电能的关键部分，有效阻止电流泄漏和带电体之间的放电，降低电流的损耗，提高电缆传输效率。
交联聚乙烯绝缘层的厚度一般为0.8mm-1.2mm，采用电子束或辐射交联技术，使其分子间产生交联，提高绝缘性能。
3.金属屏蔽层：金属屏蔽层是为电缆提供防雷击和减少电磁场干扰的保护措施。
常见的金属屏蔽材料有铜带屏蔽和铝箔屏蔽，屏蔽效果显著。
4.护套：护套是电缆的外部保护层，保护电缆免受机械损伤、化学腐蚀和环境影响。
常见的护套材料有PVC、PE、HDPE、LSZH等。
5.附件：附件包括电缆头、电缆连接器、电缆支架等，是电缆安装和使用过程中必不可少的配件。
二、交联聚乙烯绝缘电力电缆的特点1.优异的电气性能：交联聚乙烯绝缘层具有极高的绝缘电阻和介电强度，可承受高电压电场的作用，保证电力传输的安全和稳定。
2.耐高温性能：交联聚乙烯绝缘层可以承受高达90℃的高温环境，不易软化和熔融，确保电力传输系统的正常工作。
3.耐腐蚀性能：交联聚乙烯绝缘电力电缆具有高度的抗腐蚀能力，能够承受酸、碱、油、溶剂等化学物质的侵蚀，保证电力传输系统的长期稳定性和可靠性。
4.耐剪切性能：交联聚乙烯绝缘电力电缆具有较高的耐剪切性能，即使受到外力撕裂或挤压，也能保持原有的结构和性能。
5.耐老化性能：交联聚乙烯绝缘电力电缆具有优异的耐老化性能，可以经受长期使用和极端环境下的考验。
交联聚乙烯绝缘电力电缆型号及外径

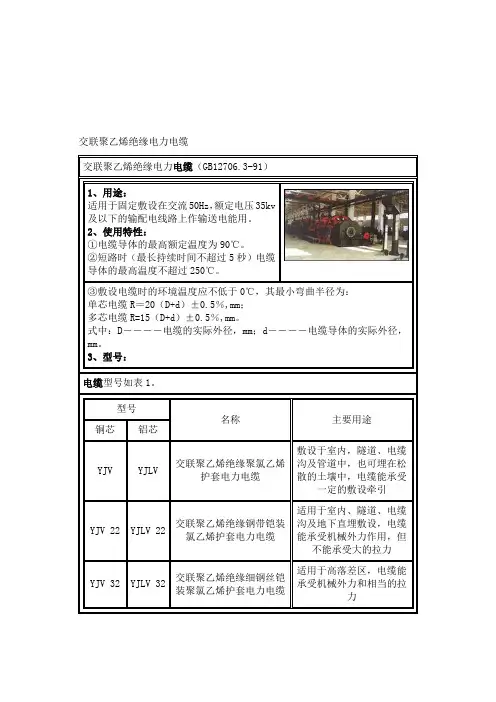

交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆（GB12706.3-91） 1、用途：适用于固定敷设在交流50Hz ，额定电压35kv 及以下的输配电线路上作输送电能用。
2、使用特性：①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为： 单芯电缆R ＝20（D+d ）±0.5％,mm ； 多芯电缆R=15（D+d ）±0.5％,mm 。
式中：D －－－－电缆的实际外径，mm ；d －－－－电缆导体的实际外径，mm 。
3、型号：电缆型号如表1。
型号名称主要用途铜芯铝芯YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引 YJV 22 YJLV 22交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力YJV 32 YJLV 32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆适用于高落差区，电缆能承受机械外力和相当的拉力4、结构简图：单芯无铠装电缆型号：YJV、YJLV 三芯钢带铠装电缆型号：YJV22 YJLV221、导体2、导体屏蔽3、交联聚乙烯绝缘4、绝缘屏蔽5、金属屏蔽6、填充7、隔离套（内护层）8、钢带铠装9、聚氯乙烯外护套三芯我铠装电缆型号：YJV、YJLV5、产品规格及技术参数：① 电缆规格如表2② 电缆技术参数如表5-表16表2型号芯数额定电压KV0.6/1 1.8/3 3.6/6，6/66/10，8.7/10标称截面mm 2YJVYJLV1 2.5～300 10～300 25～300 25～300150 185 240 300 3.43.43.43.462.466.070.976.1674379239783117793756425950375882表13 YJ V22 、YJL V22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆标称截面mm2 绝缘标称厚度mm近似外径mm近似重量kg/kmYJV 22 YJLV 2225 35 5070 95 120150 185 240 300 3.43.43.43.43.43.43.43.43.43.445.547.951.154.959.064.168.071.682.32944341439944884590671748379965211705141082447270830493523406447825392598769608047表14 YJV、YJLV—8.7/10，8.7/15KV单芯交联聚乙烯绝缘电力电缆标称截面mm2 绝缘标称厚度mm近似外径mm近似重量kg/kmYJV YJLV25 35 5070 95 120150 185 240 300 4.54.54.54.54.54.54.54.54.54.550.853.256.460.364.169.573.176.982.388.6340338874509541964417790896410314124021548529063182356540854598539859776649765695887、交货要求：①电缆交货长度不小于100米，计量误差为±0.5％,mm。
交联绝缘电力电缆 标准
交联绝缘电力电缆标准交联绝缘电力电缆是一种广泛应用于电力传输和分配领域的电缆，其标准对于确保电缆的性能和质量至关重要。
以下是对交联绝缘电力电缆标准的详细介绍：一、交联绝缘电力电缆的定义交联绝缘电力电缆是一种采用交联聚乙烯（XLPE）作为绝缘材料的电力电缆。
交联聚乙烯具有优异的电气性能、耐热性能和耐化学腐蚀性能，因此被广泛应用于电力电缆的生产。
二、交联绝缘电力电缆的标准绝缘材料标准交联绝缘电力电缆的绝缘材料应符合相关标准和规定。
其中，交联聚乙烯应符合GB/T 15065-2009《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件》中的要求。
此外，绝缘材料的性能指标还应包括电气性能、机械性能、热性能和耐化学腐蚀性能等。
电缆结构标准交联绝缘电力电缆的结构应符合相关标准和规定。
其中，导体截面、绝缘厚度、绝缘材料等应符合GB/T 12706.1-2002《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件》中的要求。
此外，电缆的结构还应考虑机械强度、耐热性能、耐化学腐蚀性能等因素。
电缆试验标准交联绝缘电力电缆在生产过程中需要进行一系列的试验来验证其性能和质量。
这些试验包括电气性能试验、机械性能试验、热性能试验和耐化学腐蚀性能试验等。
其中，电气性能试验主要包括直流电阻试验、耐压试验等；机械性能试验主要包括拉伸试验、弯曲试验等；热性能试验主要包括热老化试验、热稳定性试验等；耐化学腐蚀性能试验主要包括耐油试验、耐酸碱试验等。
电缆安装标准交联绝缘电力电缆在安装过程中需要遵循一定的标准。
首先，电缆的敷设应符合相关标准和规定，确保电缆的安全和稳定运行。
其次，电缆的连接应采用合适的连接方式，如压接、焊接等，确保连接的可靠性和稳定性。
最后，电缆的安装还应考虑环境因素，如温度、湿度等，确保电缆在恶劣环境下也能正常运行。
三、总结与展望交联绝缘电力电缆的标准对于确保电缆的性能和质量至关重要。
交联聚乙烯绝缘电缆交联工艺介绍及应用
交联聚乙烯绝缘电缆交联工艺介绍及应用交联聚乙烯绝缘电缆是一种高压电力电缆，具有较高的耐热性、耐电压、耐电化学腐蚀性和机械强度。
它广泛应用于各个领域，如城市供电网络、石油化工、冶金、煤炭等领域，以满足生产和生活的需要。
在这篇论文中，我们将介绍交联聚乙烯绝缘电缆的交联工艺及应用。
交联聚乙烯绝缘电缆交联工艺交联聚乙烯绝缘电缆的交联工艺是将聚乙烯绝缘层加热至一定温度，使其发生化学反应并产生交联，从而使聚乙烯形成三维网络结构，提高其性能。
通常交联方法有两种：1.辐照交联：在实验室或生产现场中采用电子或γ射线进行辐照交联。
该方法交联速度快，但需要较高的能量和投资成本。
2.热交联：将电缆在一定的温度下加热，使其自身产生化学反应，从而进行交联。
该方法简单、省时省力，且在许多现场应用中具有广泛的适用性。
目前，在电缆行业中，热交联更为普遍使用。
它通常分为两种：1.潜沸法：将绝缘层的温度加热至170-180℃，然后浸泡在高压水中，使水液化，进而产生蒸汽，根据蒸汽逐渐递进的原理，使聚乙烯绝缘层进行交联。
与辐照交联相比，交联产生的能量较小，但需要使用大量水资源。
2.干燥热交联：将绝缘层在特殊的热空气中进行干燥，使其发生化学交联反应。
此方法用于大批量生产，在交联过程中产生的烟尘易于处理，但生产过程中会有一定的空气污染。
应用交联聚乙烯绝缘电缆是目前电缆行业中应用较为广泛的一种高压电力电缆，主要用于输电、变电站及工厂等场合。
交联聚乙烯绝缘电缆的优点：1. 耐热性优良：能承受高温、高湿、高海拔及强辐射等特殊环境；2. 耐电压高：在高电压下仍能保持稳定的功能性能；3. 机械强度高：具有较好的抗拉、抗压、抗弯曲和抗振动的性能特点；4. 耐电化学腐蚀性能良好：在很多强腐蚀介质和化学试剂等物质中仍能很好地保持电缆性能。
以上优点使其在石油化工、冶金、煤炭等行业具有广泛应用。
结论交联聚乙烯绝缘电缆是一种高质量、高性能的电缆，具有较强的耐用性和经济性。
10kv交联聚乙烯电缆绝缘电阻标准
10kv交联聚乙烯电缆绝缘电阻标准10kV交联聚乙烯电缆是一种用于高压输电和配电系统的电力电缆，其绝缘层是由交联聚乙烯材料制成的。
绝缘电阻是衡量电缆绝缘性能的重要指标之一，下面将详细介绍10kV交联聚乙烯电缆绝缘电阻的标准。
首先，我们需要了解什么是绝缘电阻。
绝缘电阻是指在特定条件下，测量两个电极之间电绝缘材料沿表面、体积和工作时间等方向上的电导率，以评估电绝缘层的性能。
绝缘电阻通常使用电压法进行测量，即在绝缘材料上施加一定电压，测量电流从而计算出绝缘电阻值。
对于10kV交联聚乙烯电缆，其绝缘电阻的标准由国家标准或行业标准制定。
根据目前的标准，10kV交联聚乙烯电缆绝缘电阻的最低要求通常为2GΩ·km，这是指在25℃温度下的常态绝缘电阻。
然而，实际生产中，为了保证电缆的可靠性和安全性，往往会有更高的绝缘电阻要求。
一些国家或企业还会制定更严格的标准，要求10kV交联聚乙烯电缆的绝缘电阻达到5GΩ·km或更高。
这是因为较高的绝缘电阻可以提高电缆的耐电压能力，减少漏电和击穿的风险。
在实际生产过程中，为了确保10kV交联聚乙烯电缆绝缘电阻符合标准要求，通常会进行严格的质量检验。
首先是原材料的选择和检查，保证交联聚乙烯材料的质量和性能符合要求。
其次是制造工艺的控制，包括交联过程的温度、时间和压力等参数的控制，以及绝缘层的后处理，如干燥和固化等。
最后是电缆的试验和验收，通过在实验室环境下对电缆进行绝缘电阻测试，确保其满足标准要求。
绝缘电阻的测试方法有很多种，最常用的是直流电压法和交流电压法。
在测试时，需要使用特定的测试仪器和设备，如绝缘电阻仪、高压发生器和试验电缆等。
测试时需要注意的是保持稳定的温度和湿度条件，并确保测试电压和测试时间的准确性。
总之，10kV交联聚乙烯电缆的绝缘电阻标准通常为2GΩ·km，但实际生产中可能存在更高的要求。
为了确保绝缘电阻达标，需要对原材料、制造工艺和测试方法进行严格控制和检查。
交联聚乙烯绝缘电力电缆型号及外径
交联聚乙烯绝缘电力电缆型号及外径交联聚乙烯绝缘电力电缆是一种高压电力传输电缆材料，在电力工程中占有重要地位。
该材料具有高的耐电压能力、优异的耐磨性、耐氧化性、耐化学腐蚀性、抗老化性等优点。
在电网建设和改造中，交联聚乙烯绝缘电力电缆深受广大电力工程从业者和用户的欢迎和使用。
针对不同的电力设备和电网要求，交联聚乙烯绝缘电力电缆有不同的型号和标准要求。
一、交联聚乙烯绝缘电力电缆型号交联聚乙烯绝缘电力电缆型号主要由以下几个方面组成：1、导体型号导体是电缆传输电能的主要部分，其主要用途是导电和传输电能。
常见的导体材料有铜线、铝线等材料。
顾名思义，导体型号是指导体铜线或铝线的规格型号。
其中，铜线和铝线的横截面积大小所承受的电流大小不同，铜线的导电能力要比铝线大，所以铜线的型号比铝线的型号大，常见的导体型号有10mm2、16mm2、25mm2、35mm2等。
2、绝缘材料型号绝缘材料是指将导体和外界隔离，防止电流泄漏和火灾的发生的材料。
常见的绝缘材料有聚乙烯、交联聚乙烯、交联聚乙烯树脂等材料。
在电力工程中，交联聚乙烯绝缘材料的使用比较广泛。
它具有高耐热性、高耐电压、良好的耐化学性和耐老化性等特点。
绝缘材料型号按照国家标准规定，常见的有YJLV、YJV、YJV22、YJV32等型号。
3、芯数和电缆截面积芯数是指电缆芯线的数量。
电缆截面积是指电缆传输电能的横截面积大小，以mm2为单位。
通常，电缆的芯数越多，越适用于电力传输距离较远的工程；电缆截面积越大，电缆传输电能的负载能力就越大，通常越适用于输送大功率的电力设备。
常见的电缆芯数和截面积有1*10mm2、1*16mm2、4*35mm2等。
二、交联聚乙烯绝缘电力电缆外径交联聚乙烯绝缘电力电缆的外径是指在绝缘层之外的电缆最大外径，决定了电力线路的档次、铺设方式以及电力线路安全使用等因素。
常见的电力线路外径由三个因素组成：绝缘层厚度、导体直径和电缆子径。
其中，经过交联处理的聚乙烯绝缘层中，所含化学结合的交联成分的含量越高，厚度越大；而芯线的导体直径越大，电力线路外径就越大。
交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆引言交联聚乙烯绝缘电力电缆作为一种重要的电气设备，广泛应用于电力系统中的输电和配电过程中。
其高强度、高绝缘性能以及优异的耐高温性能使得它成为电力传输领域的重要选择。
本文将从以下几个方面对交联聚乙烯绝缘电力电缆进行详细介绍：交联聚乙烯绝缘原理、特性和优势、制造工艺以及应用领域。
一、交联聚乙烯绝缘原理交联聚乙烯是通过在聚乙烯材料中引入交联剂，并通过化学或物理方式进行交联反应，改变聚乙烯的分子结构，从而提高其绝缘性能和机械强度。
交联反应过程中，聚乙烯分子链之间形成三维网状结构，增强了其抗拉强度、热稳定性和电气性能。
二、交联聚乙烯绝缘电力电缆的特性和优势交联聚乙烯绝缘电力电缆具有以下特性和优势：1. 优异的绝缘性能交联聚乙烯绝缘电缆具有优异的绝缘性能，在高温、高湿等恶劣环境条件下仍能保持良好的绝缘性能，有效地阻止了电流的泄漏和散失。
2. 高耐热性交联聚乙烯绝缘电缆可以在高温条件下长时间工作，其耐热性能可达到85°C以上，适用于各种高温环境下的电力传输。
3. 良好的机械性能交联聚乙烯绝缘电缆具有较高的机械强度，能够承受一定的拉伸和挤压力，抗剥离和抗破坏能力强，适用于复杂的施工环境。
4. 优良的耐腐蚀性能交联聚乙烯绝缘电缆具有优良的耐腐蚀性能，不易受潮、腐蚀，并能够抵御化学物质的侵蚀。
三、交联聚乙烯绝缘电力电缆的制造工艺交联聚乙烯绝缘电力电缆的制造工艺主要包括以下几个步骤：1. 原材料筛选选择高纯度、高质量的聚乙烯材料作为电力电缆的绝缘层原料，同时也根据特定需求选择适宜的交联剂。
2. 塑化和混炼将聚乙烯材料在高温高压下进行塑化，加入交联剂进行混炼，使其均匀分散。
3. 绞合和挤出经过塑化和混炼后的材料进行绞合，形成电力电缆的芯线，然后通过挤出机进行挤出成型。
4. 交联将挤出成型的电力电缆芯线在高温条件下进行交联处理，通过热熔、电熔或辐射照射等方式，使聚乙烯分子链发生交联反应，形成稳定的绝缘层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YJV22-铠装铜芯交联聚乙烯护套聚乙烯绝缘电力电缆，
4*150+E70 4 根150平方线+1根70平方的PE线
SC150-FC 直径150mm的钢管埋地敷设
交联聚乙烯绝缘电力电缆
产品介绍：一、用途:
电缆用于额定电压0.6/1，1.8/3，3.6/6，6/6.6/10 ，8.7/10，8.7/15，12/20，21/35，26/35kV 输配电系统。
三、结构尺寸、技术参数:
YJV-0.6/1KV交联电力电缆
YJLV YJV-0.6/6KV交联电力电缆
YJLV YJV-8.7/15KV交联电力电缆
YJLV YJV-12/20KV 交联电力电缆
YJLV YJV-21/35KV 交联电力电缆
导线标称截绝缘
厚度 电缆载流量
厚度 近似
在空气中（A ） 直埋土壤中（A ）
YJLV YJV-26/35KV交联电力电缆
YJLV；、YJV22-O.6/1KV钢带铠装交联电力电缆
YJLV22、YJV22-0.6/1KV钢带铠装交联电力电缆
YJV22-6/6KV交联电力电缆
YJV2；-O.87/1OKV 8.7/15KV 交联电力电缆
YJV2；-12/20KV交联电力电缆
YJV22-26/35KV交联电力电缆
五、技术性能:
1、弯曲半径:
单芯电缆允许弯曲半径为20（d+D 士5%多芯电缆允许弯曲半径为15 （d+D 士5%缆的实际外径（mm）
4=导体的实际直径（mm）
2、敷设温度:
低于0C敷设时必须先加温。
3、敷设落差
电缆敷设不受水平落差限制。
