阻旋式料位开关技术
阻旋料位开关在干法乙炔工艺中的安装及使用注意事项
一、阻旋料位开关在干法乙炔发生器的作用干法乙炔发生器在投用初期，如果没有阻旋料位开关，很难对其料位进行准确判断，以致经常出现料位低的现象，导致料封破坏，从星型下料器泄漏出乙炔气体。
如若使用不当，将会出现爆炸着火的可能，存在很大的安全隐患。
但安装阻旋料位开关后，就可以通过远程监控的方式来了解发生器底部石渣的料位情况，结合发生器的搅拌电流，中控人员根据两者的参数可以合理操作发生器的排渣量，把握好星型下料器的排渣频率，不至于将发生器的料封破坏。
阻旋料位开关阻旋料位开关的使用，增加了安全系数，降低了操作人员的劳动强度，解决了用户的生产难题。
事实上，在干法乙炔工艺中仪表要很好的发挥作用，除了要求阻旋料位开关本身具有较好的质量外，也离不开阻旋料位开关的正确安装和使用。
为更好地使用阻旋料位开关，本文就阻旋料位开关在干法乙炔工艺中的安装及使用注意事项介绍如下。
二、阻旋料位开关安装注意事项一般来讲，乙炔发生器的正常工作温度在90～105℃之间。
由于采用的是插入式料位开关，阻旋料位开关的插入部分要能够抗高温，采用高温型阻旋料位开关，接线盒的出线口必须朝下，以避免电石灰进入接线盒，造成接触不良，影响其正常运行。
另外，为减少电石物料对阻旋料位开关的冲击，应将阻旋料位开关安装在发生器的侧面，以水平呈15～20°之夹角安装。
三、阻旋料位开关使用注意事项在对发生器料位进行判断时，操作人员可以通过发生器的搅拌电流和阻旋料位开关两种手段来确定料封情况。
通过搅拌电流可间接判断发生器内部料封情况，但由于渣含水量差异会给操作人员带来错误信息，容易造成误判。
在给发生器加装阻旋料位开关后，操作人员可通过料位指示灯的颜色直接判断发生器内部料位的高低，且阻旋料位开关传递的信息不受渣粒干湿情况及其他因素的影响，准确直接。
在根据阻旋料位开关指示灯的不同显示情况作业时，一般应注意以下事项：1．若发生器搅拌电流低于控制点，证明发生器内部渣粒已排空或渣粒含水量很低。
NL30阻旋料位开关说明书
使 用 说 明 书
上海翔舜自动化成套设备有限公司
1
产品简介：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有
密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调
弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
三、 技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
3
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒 IP65 的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
饲料、食品等行业得到了广泛的应用。
一、 工作原理
阻旋料位计
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。
泛信电器 FY 阻旋式料位开关 说明书
泛信电器有限公司FAN XIN ELECTRICS CO.,LTDFY阻旋式料位开关使用说明书一、技术参数1.供电电源：220VAC(A),110VAC(B),12VAC(C)50/60Hz2.消耗功率：3W3.触电容量：5A/250VAC SPDT(单刀双掷)4.叶片转速：逆时针1r.p.m.(转/分)5.力矩：10kg·m(1.0N·m)6.物料密度：≥0.4g/cm37.工作温度：-10～80℃(最高温可达300℃)8.绝缘阻抗：≥100MΩ(500VDC)9.介电强度：1500V1min二、工作原理FY阻旋物位开关的工作原理是利用永磁电机带动叶片旋转,当被检测物料上升至叶片位置时,叶片转动受阻,将该阻力传至接线盒内的检测装置,检测装置则向外输出一个开关信号,并切断电源使叶片停止转动。
当料位下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同的物料比重调整弹簧拉力，比重大时调整弹簧拉力到强或最强，反之则调整至弱或最弱。
三、安装注意事项1.接线盒入线口必须朝下，电缆固定螺母必须锁紧。
2.送电时应确认电源电压与阻旋开关上标识的电压相同。
3.被控制线路的负载必须与阻旋开关的触点容量相匹配。
4.阻旋开关应避免安装于落料口下，以减少物料冲击叶片及误动作；当无法避免时，可在叶片上方安装防护板。
5.轴长可调整型阻旋开关在现场解体安装时，钢丝绳接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。
6.安装现场应不存在对铝合金有腐蚀作用的有毒气体。
四、扭力调整1)用户可根据被测物料的比重大小进行扭力调整。
当被测物比重大时，可将弹簧扭力调至强或最强的位置，此时开关的灵敏度较差；当被测物料的比重较小时,可将拉力弹簧调至弱或最弱,此时开关的灵敏度较好。
2)具体方法：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中(靠近端子台的孔扭力最强)※注:拉力弹簧请勿随意更换，以免造成误动作。
阻旋式料位开关原理

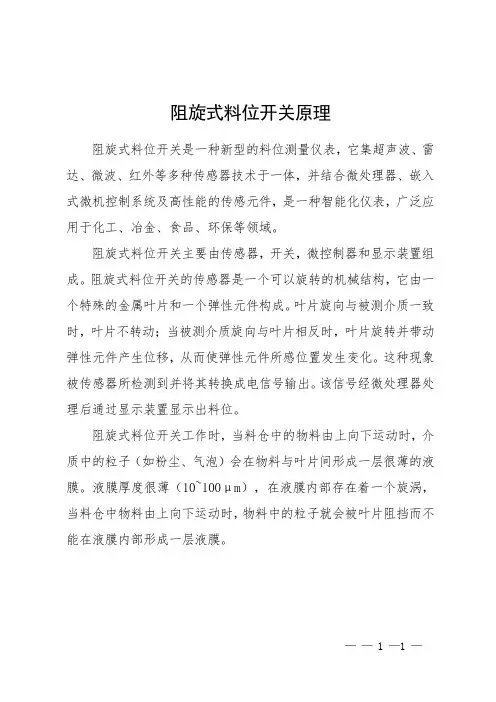

阻旋式料位开关原理
阻旋式料位开关是一种新型的料位测量仪表，它集超声波、雷达、微波、红外等多种传感器技术于一体，并结合微处理器、嵌入式微机控制系统及高性能的传感元件，是一种智能化仪表，广泛应用于化工、冶金、食品、环保等领域。
阻旋式料位开关主要由传感器，开关，微控制器和显示装置组成。
阻旋式料位开关的传感器是一个可以旋转的机械结构，它由一个特殊的金属叶片和一个弹性元件构成。
叶片旋向与被测介质一致时，叶片不转动；当被测介质旋向与叶片相反时，叶片旋转并带动弹性元件产生位移，从而使弹性元件所感位置发生变化。
这种现象被传感器所检测到并将其转换成电信号输出。
该信号经微处理器处理后通过显示装置显示出料位。
阻旋式料位开关工作时，当料仓中的物料由上向下运动时，介质中的粒子（如粉尘、气泡）会在物料与叶片间形成一层很薄的液膜。
液膜厚度很薄（10~100μm），在液膜内部存在着一个旋涡，当料仓中物料由上向下运动时，物料中的粒子就会被叶片阻挡而不能在液膜内部形成一层液膜。
—— 1 —1 —。
PFG系列阻旋式料位开关
PFG系列阻旋式料位开关原理：PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）特点：1）进口高品质马达、工作可靠2）四档灵敏度可调、适用范围广3）离合器装置保护马达4）双层轴封保护，防护等级达IP655）全不锈钢旋转轴及叶片，永不生锈6）工作电源可选：110VAC，220VAC7）严格的出厂测试8）高低温型、加长型，各种叶片，多种规格产品规格：电源：110VAC，220VAC，240VAC，50/60Hz消耗功率：3W，1.5W（RP-80）触点容量：SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速：1 RPM隔离电压：AC 1500V/min转矩：30～100g-cm介质比重：≥0.5g/cm3安装尺寸：螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型：（订货时告知物料密度，以选择合适叶片）1）安装方式：□1寸螺纹安装□法兰安装2）温度选择：□常温□高温3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）4）供电电源：□220VAC □110VAC □24VDC型号：PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围（散状固体物料位置测量）：如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装：1）仓内（桶内）温度超过80℃时，请选用高温型产品；2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；3）线口朝下，防止雨水进入；4）料仓仓壁安装了破拱或者振机，请使用ME40或电容式料位计；5）注意：PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁（水平方向安装）；6）PFG86G、PFG86GT只能垂直方向安装；7）在安装或者维修时，应遵守“关掉电源后方可打开料位计”的警告！8）腐蚀性气体应该避免使用铝和不锈钢材料；9）在盛装液体或气体的料罐中，料位计使用的温度不能超过产品许可的温度。
阻旋料位开关技术要求
开关量信号
测量介质
除尘灰
仪表用途
灰仓高、低料位
技术要求
1、CE认证。
2、延展材质：不锈钢1.4305(SS303)/1.4301(SS304)。
3、不受粉尘、被测介质介电常数源自影响。4、测量桨叶不受潮湿粘料的影响。
5、桨叶完全不受挂料的影响。
6、受物料冲击时，能自动悬挂有效保护电机。
7、采用双轴承+密封圈三层密封，完全杜绝粉尘进入，防护等级IP66
阻旋料位开关技术要求
设备名称
阻旋料位开关
设备型号
参考型号RN3OO1AO11AA1Z3A
工作电压
220CAC50/60HZ
输出信号形式
SPDT单刀双掷继电器输出
继电器触点容量
5A∕250VAC
叶片转速
IRPM(转/分)
报警力矩
1.OKGXcm
物料密度
除尘灰
过程温度
+80℃
过程连接
螺纹G1.1/2英寸,DIN228
8、灵敏度3级可调，适用于各种恶劣工况，能够测量几乎所有密度高于
20g∕1.的固体物料。
9、安装简单，完全免维护。
10、带连接件、紧固件、垫片等全套安装所需附件。
UZK型阻旋式料位开关 公司内部资料,太棒了
UZK型阻旋式料位开关一、概述UZK型阻旋式料位开关适用于各种敞开容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有离合器装置保护马达，工作可靠，使用维护方便，广泛用于化工、食品、采矿、塑料、陶瓷等工业行业，是一种较理想的简易流料位控制仪表。
二、主要技术参数及外形尺寸供电电源：220V AC,110V AC，24VDC消耗功率：3W接点容量：AC250V,5A SPDT转速：1R.P.M扭力：0.5~1.0kg cm工作温度：普通型:60℃高温型:≤200℃电气接口：M20×1.5内螺纹UZK10A/B/C【牙口型】适合水平安装操作温度：-10℃~60℃重量：1.2kgUZK11A/B/C【法兰型】适合水平安装操作温度：-10℃~60℃重量：1.7kgUZK20A/B/C【轴保护管型】适合水平或垂直安装操作温度：-10℃~80℃法兰与叶片全部为SUS304材质重量：1.2kg标准规格：L=250mm(2.2kg)L=500mm(2.5kg)L=750mm(2.8kg)其它规格可订制UZK30A/B/C【轴长可调型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK40A/B/C【高温型】适合水平安装操作温度：Max200℃重量：2.1kgUZK46A/B/C【高温轴长可调型】适合垂直安装操作温度：Max200℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK41A/B/C【高温轴轴保护管型】适合水平或垂直安装操作温度：Max200℃法兰与叶片全部为SUS304材质标准规格：L=250mm(2.6kg)L=500mm(2.9kg)L=750mm(3.2kg)其它规格可订制UZK60A/B/C【钢索型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450mm(2.5kg)L=650mm(2.8kg)L=750mm(3kg)其它规格可订制三、安装使用注意事项1.应避开入料口处安装；2.在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖；3.测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻旋式料位开关技术附件1.货物需求一览表阻旋式料位开关共4台套；设备详细清单见表一，详细参数以《仪表数据表》为准。
交货期的要求：8周内交货；交货地点为招标方施工现场。
供货设备详细名称具体如下表：表一：阻旋式料位开关2．电源条件低压: 380/220V±10%，50Hz频率偏差允许值：±0.2Hz3.技术规格及有关要求3.1 总则*3.1.1投标人必须按照阻旋式料位开关中的仪表清单要求的规格及数量进行选型和报价。
投标人应逐条仔细阅读本技术要求和仪表数据表并确认，如投标人没有以书面形式对本技术文件的条文提出异议，则招标方可以认为投标人提出的产品完全满足本技术文件的要求。
如有异议，不管是多么微小，都应在投标文件（技术部分）中“偏离表”中加以明确描述。
否则，由此而产生的问题均由投标人负责。
每台仪表要求分项报价。
3.1.2本阻旋式料位开关框架技术招标文件经买卖双方确认修改为技术协议后，作为订货合同的技术附件，与合同正文具有同等的法律效力。
3.1.3投标人所投的产品必须在中国境内有技术服务和维护能力。
投标人有责任免费提供相应的技术服务和工程服务。
*3.1.4如果最终投标技术文件中的条款、技术规格、数字等出现前后不一致或互相矛盾之处，原则上以对招标方有利的条款、技术规格、数字、要求为准。
*3.1.5 本文件与设计院的技术要求相互补充，如果本文件与现行使用的有关标准有明显抵触的条文或与设计院不一致的地方，投标人应按较高的标准执行。
3.1.6投标人对所提供的阻旋式料位开关、附件和附属设备的质量、技术规格、文件图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场测试、设备运行等各个环节负有完全责任。
投标人在投标技术文件中所提供的产品和配置，应是完整的、无缺项的。
无论何时发现缺项、漏项，投标人都应无偿补足3.1.7本技术文件未提及到的内容，但为了实现阻旋式料位开关功能、技术性能和完整性的目的，而必须配置的附件、软件等，投标人必须向招标方提出建议和说明，并补充所需的附件及相关工作内容，以满足项目要求，如果有遗漏，投标人将无偿提供所需的配件，以满足仪表正常的使用要求。
3.1.8投标人必须配合招标方及设计方完成阻旋式料位开关的设计、选型，确保阻旋式料位正常运行。
如果选型不当，投标人必须重新选型，无偿给予更换并承担相应的责任。
*3.1.9本次招标，除指定的第三方品牌外，不接受其他第三方产品。
3.1.10若投标前没有澄清和异议，将视为对本技术文件中的所有规定和技术指标的认可。
3.2技术要求3.2.1 概述投标人所投的阻旋式料位开关产品应采用近年内生产的主流、技术先进、性能可靠、价格合理、售后服务和技术支持良好、经过现场实际应用性能稳定的产品，设备硬件和型号必须是技术成熟的定型产品，且在类似本项目环境中通过至少两年以上时间检验的稳定运行无故障、经实践检验的商务运营的型号或版本。
必须满足本工程各种不同工况、不同环境的条件下精确、可靠、安全、长期稳定的测量。
凡属阻旋式料位开关运行、调试、集成、维护所必需的硬件、软件和工程技术服务以及专用工具，即使本技术文件和阻旋式料位开关规格书并没有要求，投标方仍负有全部责任满足这些要求。
3.2.2所有阻旋式料位开关根据招标、投标双方及设计单位三方签订的技术协议中的清单（包括所带附件及连接件等）供货。
3.2.2.1开车备件和二年内的备件名称、规格、尺寸、数量应按照招标人的要求和投标人的实际经验推荐，并提供符合实际需要的清单（单独分项报价，不含在总报价内）以及易损件的使用寿命说明。
3.2.2.2如有专用设备和工具，要求提出清单和规格（单独分项报价，并含在总报价内）。
3.2.3 投标书编写要求3.2.3.1 投标书应明确仪表制造执行的所有标准，如材料检验、测试等等。
3.2.3.2投标时应提供仪表规格书及所要求的各种证书。
3.2.3.3必要的特殊设计说明。
3.2.3.43.2.4工艺介质条件详见仪表数据表。
3.2.5阻旋式料位开关的技术要求*3.2.5.1阻旋式料位开关品牌：要求本项目招标的仪表必须为以下品牌：E+H、艾默生、松岛、东和（TOWA）（必须要提供厂家授权证明材料）；*3.2.5.2阻旋料位开关 4套，要求每套都成套供货，投标商要保证每套仪表的完整性。
主要参数（条件）要求如下：3.2.5.3所有仪表需带固定的不锈钢标牌：仪表的位号、型号、序列号需在表体铭牌上标明。
3.2.5.4所有防腐处理措施应在本项目工况下具有长期、较强的抗腐蚀性。
3.2.5.5所有设备的配置必须是完整的、无缺项的，无论何时发现缺项、漏项，投标人都必须无偿补足。
*3.2.5.6投标人应在其投标文件中提供详细的设计选型说明，所投标产品要针对本项目仪表设计的工况，选择满足上述技术要求所采用的仪表设备。
3.2.5.7对招标文件未提及的内容，但为了实现仪表设备的功能、技术性能及配置完整性，投标人有责任向招标方提出建议及说明，并补充所需的配置，以满足本项目的要求。
*3.2.5.8投标人必须提供官方发布的完整版的所供仪表的选型样本。
作为投标文件附件的选型样本，必须使用投标人正式出版并印刷的纸质样本，并与投标人官网上的最新电子版样本一致；如果本文件下述内容中没有明确提示允许，投标人所选型号中所有代码必须在此样本中能够查找到准确描述。
3.3 现场验货设备到达现场后，投标方书面通知招标方到用户现场开箱验货，招标方给予书面确认，并将验货人员到达时间通知招标人；如一周内投标人人员不答复，招标人可自行验货，出现问题由投标人负责。
设备验收合格后到安装前的妥善保管由招标人负责。
3.4仪表数据表具体参数要求详见仪表数据表（见附件）3.4.1仪表数据表上规定的要求为本次招标基本的技术要求；3.4.2若投标人有更先进或优化的方案，请在招标书上详细说明，如对仪表数据表上的材质等有更好的方案，必须详细说明方案的先进性。
*投标人对所供的生产设备应逐项予以说明，包括设备功能组成、特点、技术性能、有关参数等。
*投标人应提供详细的供货范围、主要部件（元器件）、外购件清单、价格、制造商及产地。
*投标人必须以所投设备的技术规格逐条应答并提供相应的描述，简单应答“满足”、“符合”、“达到”或照“招标文件“求的应答“视为“不接受”招标文件要求。
* 对带“号（"*"）的技术参数必须在投”文”中提供技术支持资料，未提供的，评标时不予认可，作为废标处理。
4．执行的技术标准和规范仪表的设计、制造、包装、运输、储存、验收过程中执行并符合现行最新的国家有关标准、规范和规定。
5．技术资料投标人应提供的资料(但不限于此)投标人应按照招标人的要求分期分批提供以下图纸和资料：5.1随投标书提供的技术资料：（1）货物的主要零部件材质和技术经济指标；（2）货物的详细技术说明；（3）备品备件和消耗件一览表；（4）与本技术规定的偏离；（5）产品的型式试验和检测报告；5.2 投标人中标后一周内向招标人提供设计院所需的技术资料。
（1）各仪表规格书；（2）各仪表外形尺寸图和安装接口规格条件；（3）使用法兰标准和规格图。
5.3合同生效后卖方提交的技术资料合同生效后卖方提交的技术资料除双方约定的份数外均向买方提供一式8份，具体交付时间除特殊规定外，其它经双方协商后，在签订合同时确定。
5.3.1技术文件(1) 货物的详细技术说明及要求；(2) 货物的型号、规格、性能；(3) 所有货物的技术参数；(4) 货物安装技术说明书；(5)操作和维护手册及培训手册；(6)货物的样本说明书；使用附件的厂家型号和规格及有关的附件说明书；(7)货物供货清单及货物装箱清单；(8)随机备件清单；(9)二年备品备件清单；(10)专用工具清单；(11)外购设备和主要材料的合格证或材质证明书原件，产品合格证，及设计、制造、安全、质量、监督检验等相关证明文件；(12)出厂试验数据；(13)接线图。
上述资料要求（1）所有技术资料计量单位使用国际标准计量单位制，SI，语言为中文。
(2)图纸一律采用计算机制图，制造商在要求的时间内提供图纸、文件，图纸、文件必须盖有制造商的专用章。
并另提供可修改的电子版图纸、文件，图纸为*.dwg和*.pdf两种格式，文件为*.doc。
(3)图纸标准为中国国家标准或ISO标准，采用幅面：A0、A1、A2、A3、A4，优先用A1，打印文件规格：A4。
（4）若资料中有外文，须中外文对照。
电子U盘1份，纸张16份。
6．投标方的责任6.1投标人对投标范围内设计、制造、技术服务、性能考核及整套货物的系统性、完整性、先进性、可靠性、安全性负责。
所供应的货物必须符合相应的国家标准。
7．技术服务7.1技术服务将作为供货内容的一部分，包括安装指导、调试、试生产验收、培训买方技术人员和其他技术服务。
7.2卖方须在投标时提供技术服务的详细内容和详细报价。
卖方应在投标文件中列出安装指导、调试、技术服务、检验、培训等费用，价格计入投标总价。
8. 检验和试验8.1所有仪表在出厂前必须按相关标准或规定进行检查和校验，并提供检验报告。
8.2最终验收在用户方生产现场安装调试完毕后进行，货物正常运行后一个月内不发生故障视为验收合格。
8.3 投标人应提供设备的有效检验文件，经招标人认可后，与合同的性能指标一起作为验收标准。
8.4招、投双方对工艺技术性能指标、设备验收合格后，双方共同签署验收合格证书，验收中发现设备达不到验收标准或合同规定的性能指标，投标人必须整改。
9. 安装、调试和培训9.1在本项目的仪表安装期间，投标人、制造厂商必须到现场进行技术指导并配合安装。
9.2现场安装完成后，投标人、制造厂商应配合对所供的仪表进行调试、联动调试，并最终将设备调试到正常运行状态。
9.3为使招标人人员能正常地进行操作和维修，投标人应在调试前免费对招标人人员进行技术培训，在调试期间免费对招标人人员进行操作和维修培训。
9.4投标人人员在安装、调试期间，所发生的费用由投标人负责。
10. 售后服务10.1投标人在投标时书面详细说明所愿意承诺的售后服务项目和内容。
这些承诺将与本技术条件书具有同等效力。
10.2以下售后服务是最低的要求：10.2.1在需要时投标人派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能指标等有关问题；10.2.2在产品质保期内设计、制造等质量问题由投标人负责无偿修理或更换；10.2.3在合同产品的寿命期内，所供仪表及附件出现故障投标人应在接到通知后的12小时内到达现场处理事故。
对非投标人责任造成的设备损坏，投标人提供修理服务；如属设备设计或制造缺陷引起的损坏，投标人为招标人及时修理，并承担全部费用。
