国家开放大学 机械制造基础 第七章
机械制造基础第七章优秀课件
研 究
的同时作用，主要是分析各项误差单独的变化规律。
加
二是统计分析法，运用数理统计方法对生产中一批工件
工 精
的实测结果进行数据处理，用以控制工艺过程的正常进行。
度 的
这两种方法在生产实际中往往结合起来应用。一般先用统
方 计分析法找出误差的出现规律，判断产生加工误差的可能原因，
法 然后运用因素分析法进行分析、试验，以便迅速有效地找出影
7.2.1 加工原理误差
加工原理是指加工表面的形成原理。加工原理误差是由
于采用了近似的切削运动或近似的切削刃形状所产生的加工
误差。
加
工
原 理
为了获得规定的加工表面，要求切削刃完全符合理论曲
误 差
线的形状，刀具和工件之间必须作相对准确的切削运动。但
往往为了简化机床或刀具的设计与制造，降低生产成本，提
回 图7.5、7.6、7.7、7.8和表7.1所示。
转
误
差 对
表7．1 机床主轴回转误差产生的加工误差
加
工
车床上车削
精 度 的
主轴回转误差的 基本形式
内、外圆
端面
螺纹
影
响
纯径向跳动
影响极小无影响Fra bibliotek镗床上镗削
孔 圆度误差
端面 无影响
纯轴向窜动 纯角度摆动
无影响 圆柱度误差
平面度误差 垂直度误差
形响极小
螺距误差 螺距误差
响加工精度的关键因素。
7.2 影响加工精度的因素
零件的机械加工是在由机床、夹具、刀具和工件组成的工
艺系统中进行的。
工艺系统中凡是能直接引起加工误差的因素都称为原始误
差。
原

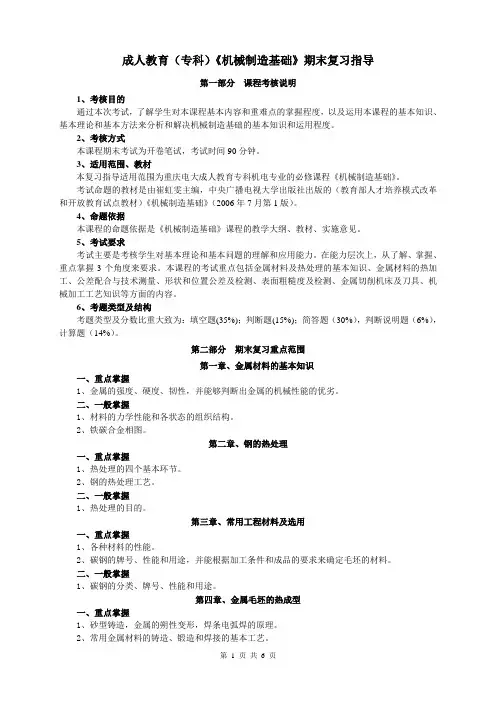

5704+机械制造基础
成人教育（专科）《机械制造基础》期末复习指导第一部分课程考核说明1、考核目的通过本次考试，了解学生对本课程基本内容和重难点的掌握程度，以及运用本课程的基本知识、基本理论和基本方法来分析和解决机械制造基础的基本知识和运用程度。
2、考核方式本课程期末考试为开卷笔试，考试时间90分钟。
3、适用范围、教材本复习指导适用范围为重庆电大成人教育专科机电专业的必修课程《机械制造基础》。
考试命题的教材是由崔虹雯主编，中央广播电视大学出版社出版的（教育部人才培养模式改革和开放教育试点教材）《机械制造基础》（2006年7月第1版）。
4、命题依据本课程的命题依据是《机械制造基础》课程的教学大纲、教材、实施意见。
5、考试要求考试主要是考核学生对基本理论和基本问题的理解和应用能力。
在能力层次上，从了解、掌握、重点掌握3个角度来要求。
本课程的考试重点包括金属材料及热处理的基本知识、金属材料的热加工、公差配合与技术测量、形状和位置公差及检测、表面粗糙度及检测、金属切削机床及刀具、机械加工工艺知识等方面的内容。
6、考题类型及结构考题类型及分数比重大致为：填空题(35%)；判断题(15%)；简答题（30%），判断说明题（6%），计算题（14%）。
第二部分期末复习重点范围第一章、金属材料的基本知识一、重点掌握1、金属的强度、硬度、韧性，并能够判断出金属的机械性能的优劣。
二、一般掌握1、材料的力学性能和各状态的组织结构。
2、铁碳合金相图。
第二章、钢的热处理一、重点掌握1、热处理的四个基本环节。
2、钢的热处理工艺。
二、一般掌握1、热处理的目的。
第三章、常用工程材料及选用一、重点掌握1、各种材料的性能。
2、碳钢的牌号、性能和用途，并能根据加工条件和成品的要求来确定毛坯的材料。
二、一般掌握1、碳钢的分类、牌号、性能和用途。
第四章、金属毛坯的热成型一、重点掌握1、砂型铸造，金属的朔性变形，焊条电弧焊的原理。
2、常用金属材料的铸造、锻造和焊接的基本工艺。
(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下，抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前，若钢中存在网状渗碳体，应采用正火的方法予以消除，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项：错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项：对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项：错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项：对题目19冲击韧性值随温度的降低而减小。
选择一项：对题目20强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项：错题目22冲击韧性值愈大，材料的韧性愈好。
选择一项：对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
国家开放大学电大《机械制造基础》机考网考第七套题库及答案
国家开放大学电大《机械制造基础》机考网考第七套题库及答案盗传必究试卷总分：100 答题时间：60分钟客观题一、判断题（共15题，共30分）1. 抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
T √F ×2. 在断裂之前，金属材料的塑性变形愈小，表示它的塑性愈好。
T √F ×3. 对高精度零件淬火后要进行冷处理，目的是尽量减少过冷奥氏体。
T √F ×4. 碳钢的含碳量一般不超过1.5%。
T √F ×5. 用直流电流焊接时，焊件接正极，焊条接负极，称为反接。
T √F ×6. 过渡配合的孔、轴公差带一定互相交叠。
T √F ×7. 配合公差总是大于孔或轴的尺寸公差。
T √F ×8. 零件表面越粗糙，取样长度就越小。
T √F ×9. 进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。
T √F ×10. 刀具前角的大小，可根据加工条件有所改变，可以是正值，也可以是负值，而后角不能是负值。
T √F ×11. 切削热主要产生于刀具与切屑、刀具与工件之间的摩擦。
T √F ×12. 有的加工方法可以只有进给运动而没有主运动。
T √F ×13. 不完全定位消除的自由度少于六个，没有满足加工精度要求。
T √F ×14. 夹紧力的作用点应处在工作刚性较好部位。
T √F ×15. 在尺寸链中必须有减环。
T √F ×二、单选题（共15题，共45分）1. 金属材料在外力作用下，对变形和破裂的抵抗能力称为( ) 。
A 强度B 塑性C 韧性D 硬度2. 材料的冲击韧度越大，其韧性就（）。
A 越好B 越差C 无影响D 难以确定3. 高碳钢淬火后回火时,随回火温度升高其( ) 。
A 强度硬度下降,塑性韧性提高B 强度硬度提高 ,塑性韧性下降C 强度韧性提高,塑性硬度下降D 强度韧性下降,塑性硬度提高4. 牌号为HT200中的“200”是指( )。
机械制造基础第七章习题及答案
第七章习题及答案7-1试述生产过程、工序、工步、走刀、安装、工位的概念。
答：制造机械产品时，将原材料转变为成品的全过程称为生产过程。
工序是指一个（或一组）工人在一个工作地点或一台机床，对同一个或同时对几个工件进行加工所连续完成的那一部分工艺过程。
工步是指在一个工序中，当加工表面不变、加工工具不变的情况下所连续完成的那部分工艺过程。
在一个工步内，如果被加工表面需切去的金属层很厚，一次切削无法完成，则应分几次切削，每进行一次切削就是一次走刀。
安装是指工件在加工之前，在机床或夹具上占据正确的位置（即为定位），然后加以夹紧的过程称为装夹。
工件经过一次装夹完成的工序称为安装。
工件在机床上所占据的每一个待加工位置称为工位。
7-2什么是机械加工工艺过程？什么是机械加工工艺规程？答：机械加工工艺规程（简称工艺规程）是将机械加工工艺过程的各项内容写成文件，用来指导生产、组织和管理生产的技术文件。
工艺过程是生产过程中的主要部分，是指在生产过程中直接改变毛坯的形状、尺寸、相对位置和材料性能，使其成为半成品或成品的过程。
7-3试指明下列工艺过程中的工序、安装、工位及工步。
坯料为棒料，零件图如图题7-3所示。
1）卧式车床上车左端面，钻中心孔。
答：车左端面、钻中心孔分别为工步。
2）在卧式车床上夹右端，顶左端中心孔，粗车左端台阶。
答：夹右端，顶左端中心孔为装夹，粗车左端台阶为工步。
3）调头，在卧式车床上车右端面，钻中心孔。
答：车右端面、钻中心孔分别为工序。
4）在卧式车床上夹左端，顶右端中心孔，粗车右端台阶。
答：夹左端，顶右端中心孔为装夹。
车右端台阶为工步。
5）在卧式车床上用两顶尖，精车各台阶。
答：两顶尖定位为装夹，精车左、右端台阶为工步。
图题7-37-4拟定机械加工工艺规程的原则与步骤有哪些？工艺规程的作用和制定原则各有哪些？答：制定工艺规程的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。
制定工艺规程的步骤：1）分析研究部件或总成装配图样和零件图样；2）选择毛坯；3）拟定工艺路线；4）确定各工序的加工余量，计算工序尺寸及公差；5）确定各工序所采用的设备及工艺装备；6）确定各工序的切削用量和时间定额；7）确定各主要工序的技术要求及检验方法；8）填写工艺文件。
机械制造基础第7章
上一页 下一页
返回
7.1 成组技术
凡零件各码位上的编码落在该码域内，即划分为同一零件组，如图7 －4(b)中所示3个零件即为一组，或称为一个零件族。这种分类方法就称 为码域法。
3.特征位码域法
它是上述两种方法的综合，因而能兼备二者的特点，即既能抓拄零件 分类的主要特征方面，又能适当放宽其相似性要求，允许有更多的零件种 数进入零件组，以期得到满意的分类效果。
下一页
返回
7.2 计算机辅助工艺设计
目前在理论体系和生产实际应用方面都已取得了重大的进展，一批 先进实用的CAPP系统在生产中得到了应用，并取得了较好的效果。
CAPP系统的主要功能是只要输入零件加工的有关信息，计算机就能 自动生成并输出零件的加工工艺规程。有些较完善的系统还能进行动态 仿真，对加工过程进行模拟显示，以便检查工艺规程的正确性。
1.特征码位法
按编码分类，如把编码完全相同的归属为一个零件组，这就要求同 组零件有更多的特征属性相似，即标准太严，会出现零件组组数过多， 而每组零件种数很少的情况。
上一页 下一页
返回
7.1 成组技术
实际上，根据分类的目的，往往只要求有假设干特征属性相似即可。 这样，只需要在编码中选用假设干特征码位来制定分类的相似性标准； 只要是特征码位代码相同的零件皆可以归属于同一零件组。如此，可能 出现的最大组数可大大减少。例如，表7－5表示用特征码位法的零件分 类，其中特征码位为第1、第2、第6及第7码位，规定的代码分别为0、4、 3及0，凡零件编码相应码位的代码与其相同的均可归属于同一零件组； 图中列出符合上述相似特征要求的几个零件的简图及其编码。
第1～2位该零件为回转体类、轮盘类法兰盘，第l位为0，第2位为2。
第3～9位该零件“外部根本形状〞：单向台阶；“外部功能要素〞： 无；“内部根本形状〞：双向台阶通孔；“内部功能要素〞：有环槽； “外平面与端面〞：单一平面；“内平面〞：无；“辅助加工〞：均布 轴向孔。第3～9位分别为1、0、5、1、1、0、1。
2021年国家开放大学电大《机械制造基础》章节测试题参考答案
2021年国家开放大学电大《机械制造基础》章节测试题参考答案第一章常用工程材料的基本知识边学边练1.金属材料在外力作用下，对变形和破裂的抵抗能力称为（）a.硬度b.韧性c.塑性d.强度2.适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是（）。
a.洛氏硬度b.以上方法都可以c.维氏硬度d.布氏硬度3.材料的冲击韧度越大，其韧性就（）。
a.越差b.难以确定c.无影响d.越好4.金属材料在做疲劳试验时，试样所承受的载荷为（）。
a.冲击载荷b.交变载荷c.静载荷d.无规律载荷5.（）是α-Fe 中溶入一种或多种溶质元素构成的固溶体。
a.铁素体b.渗碳体c.奥氏体d.珠光体6.珠光体是一种（）。
a.机械混合物b.金属化合物c.固溶体d.单相组织金属7.自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（）。
a. 0.25%b. 1.4%c. 0.6%d. 2.11%8.灰铸铁中的碳主要是以()形式存在。
a.团絮状石墨b.蠕虫状石墨c.球状石墨9.黄铜是由()合成。
a.铜和锌b.铜和镍c.铜和铝d.铜和硅本章测验一、单选题（每题10 分，共50 分）1.拉伸实验中，试样所受的力为（）。
A.冲击载荷B.循环载荷C.交变载荷D.静载荷2.常用的塑性判断依据是（）。
A.伸长率和断面收缩率B.断面收缩率和塑性C.塑性和韧性D.伸长率和塑性3.用金刚石圆锥体作为压头可以用来测试（）。
A.维氏硬度B.洛氏硬度C.布氏硬度D.以上都可以4.金属疲劳的判断依据是（）。
A.抗拉强度B.塑性C.疲劳强度D.强度5.牌号为45 号钢属于（）。
A.普通碳素结构钢B.碳素工具钢C.铸造碳钢D.优质碳素结构钢二、判断题（每题10 分，共50 分）6.通常材料的力学性能是选材的主要指标。
（√）7.抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
（√）8.冲击韧性是指金属材料在静载荷作用下抵抗破坏的能力。
（×）9.碳钢的含碳量一般不超过1.5%。
机械制造基础-第7章-机加工练习题-答案
机械加工练习一、填空1. 在切削加工中，刀具与工件间的相对运动称为切削运动，包括主运动和供给运动。
一般消耗功率最大的是主运动。
2．最常用刀具材料是高速钢和硬质合金，形状复杂的整体刀具应采用高速钢。
3. 周铣平面时,有两种铣削方式：顺铣和逆铣。
生产中，普通铣床多采用逆铣。
4．硬质合金刀具材料的选用：YG类硬质合金主要用于加工铸铁和有色金属；YT类硬质合金用于加工塑性材料。
5．齿轮齿形的加工方法主要有滚齿、插齿和铣齿；加工双联齿轮、内齿轮、齿条应采用插齿，加工斜齿圆柱齿轮应采用滚齿。
6．加工铸铁件通常选用YG类硬质合金，加工钢件通常选用YT类硬质合金。
7．切削用量包括切削速度、进给量、背吃刀量，是影响工件加工质量、刀具磨损和生产率的重要因素，应合理选择。
其选择的一般原则是粗加工时，选择较大背吃刀量、进给量，适当的切削速度；精加工时选择较小的背吃刀量、进给量，尽可能提高切削速度。
8.车刀的5个角度主要是前角、后角、刃倾角、主偏角、副偏角。
9．根据形态特征，切屑可分为带状、粒状、节状、崩碎切屑四种。
其中，切削过程平稳的是带状切屑，但需要采取断屑措施。
10．切削加工过程中，积屑瘤对的影响主要体现在保护刀具，增大前角，增大切削厚度、影响尺寸精度，加速刀具磨损、影响已加工表面等方面。
因此，在精（粗，精）加工时应避免积屑瘤的产生。
11．切削液在切削加工生产中普遍采用，其主要作用是降低切削力和切削温度。
12.机床常用机械传动副有带传动，齿轮传动，蜗轮蜗杆传动，齿轮齿条传动，丝杠螺母传动五种。
13.普通机床的变速机构常由塔轮变速机构、滑动齿轮变速机构、离合器变速机构三种基本机构组成。
14.机械加工工艺过程由工序、安装、工位、工步、进给等组成。
15.完全定位是指工件6个自由度全部被限制的定位；不完全定位是指工件6个自由度没有被全部限制的定位。
16．基准重合指的是选用设计基准作为定位基准；基准统一指的是多个加工工序采用东一个定位基准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.切削层为切削部分切过工件的一个循环所切除的工件材料层。
（）
选择一项：
错
2.背吃刀量指工件上已加工表面和待加工表面间的水平距离。
（）
选择一项：
错
3.切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。
（）选择一项：
对
4.刀具耐用度为刀具两次刃磨之间的切削时间。
（）
选择一项：
对
5.切削热主要产生于刀具与切屑、刀具与工件之间的摩擦。
（）
选择一项：
错
6.基面通过切削刃上选定点并垂直于（）。
选择一项：
B. 主运动方向
7.能够反映前刀面倾斜程度的刀具标注角度为（）。
选择一项：
B. 前角
8.哪一个阶段刀具磨损的速率最慢（）？
选择一项：
C. 正常磨损
9.粗加工中等硬度的钢材时，一般会产生（）切屑。
选择一项：
A. 节状
10.切削脆性材料时，容易产生（）切屑。
选择一项：
