大众汽车发动机
02 上海大众发动机介绍(1)
V-TT-011 发动机基础SVW发动机介绍上海大众系列发动机介绍VW品牌SANTANA：JV AFE AJR AYF BTL BSA BKT/BKU/CKZPASSAT：ANQ BFF BNL AWL BGC BBGPOLO：BCC BCD BMH BMG CDD CDE CLP CLSGOL：AYFTOURAN：BJZ BPLLAVIDA: CDE CEN CFB CSTTIGUAN: CEA CGM全新PASSAT：CFB CEA CGM CNG新SANTANA：CPD CKA1.8T AWL BGC 增压发动机排量: 1781CC形式：直列四缸增压气门数：5气门缸径x冲程：81mmx86.4mm压缩比: 9.3:1最大功率: 110Kw/5700120Kw/5700rpm 最大扭矩: 210N·m/1750-4600rpm发动机管理系统: Motronic ME 7.5适用汽油: 93号以上适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8L BSA 紧凑型发动机排量: 1781 CC形式：直列四缸横置气门数：2气门缸径x冲程：81.0mmx86.4mm压缩比: 9.5:1最大功率: 70Kw/5200rpm最大扭矩: 145N·m/3000rpm发动机管理系统: ME 7.5.10适用汽油: 90号以上适用机油: SJ级合成机油5W-40 排放标准：欧洲二号1.4L BMG->CDD 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.5:1最大功率: 63Kw/4750rpm最大扭矩: 130N·m/3750rpm发动机管理系统: ME 7.5.20适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.6L BMH/CDE 紧凑型发动机排量: 1598CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 77Kw/5000rpm最大扭矩: 155N·m/3800rpm发动机管理系统: BOSCH ME 7.5.20 适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.4TSI CFB 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.0:1最大功率: 96Kw/5000rpm最大扭矩: 220N·m/1750-3500rpm发动机管理系统: Motronic MED 17.5.20 适用汽油: 97号适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8TSI CEA缸内直喷发动机排量: 1798CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx84.1mm压缩比: 9.6:1最大功率: 118Kw/5600-6200rpm最大扭矩: 250N·m/1500-4200rpm发动机管理系统:Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号2.0TSI CGM缸内直喷发动机排量: 1984CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx92.8mm压缩比: 9.6:1最大功率: 147Kw/5700rpm最大扭矩: 280N·m/1750-4800rpm发动机管理系统: Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号3.0FSI CNG缸内直喷发动机排量: 2.975CC形式：6缸VR发动机气门数：4气门缸径x冲程：84mmx89.5mm压缩比: 10.6:1最大功率: 184Kw/6400rpm最大扭矩: 310N·m/3500rpm发动机管理系统: Motronic MED 9.1 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4L MPI发动机CKA 排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.5:1最大功率: 66Kw/5500rpm最大扭矩: 132N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.6L MPI发动机CPD 排量: 1.598CC形式：4缸直列发动机气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 81Kw/5800rpm最大扭矩: 155N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4TSI发动机CST排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.0:1最大功率: 96Kw/5800rpm最大扭矩: 225N·m/1400-3500rpm发动机管理系统:MED17. 5.25适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号。
02 上海大众发动机介绍(1)
1.4TSI CFB 紧凑型发动机
排量: 1390CC 形式：直列四缸 气门数：4气门 缸径x冲程：76.5mmx75.6mm 压缩比: 10.0:1 最大功率: 96Kw/5000rpm 最大扭矩: 220N·m/1750-3500rpm 发动机管理系统: Motronic MED 17.5.20 适用汽油: 97号 适用机油: SJ级合成机油5W-40 排放标准：欧洲四号
10
EA211系列1.4L MPI发动机CKA 排量: 1.395CC 形式：4缸直列发动机 气门数：4气门 缸径x冲程：74.5mmx80mm 压缩比: 10.5:1 最大功率: 66Kw/5500rpm 最大扭矩: 132N·m/3800rpm 发动机管理系统:Simos 15.10 适用汽油: 93号无铅以上 适用机油: SJ级合成机油5W-40 排放标准：欧洲5号
7
1.8TSI CEA缸内直喷发动机 排量: 1798CC 形式：直列四缸增压直喷 气门数：4气门 缸径x冲程：82.5mmx84.1mm 压缩比: 9.6:1 最大功率: 118Kw/5600-6200rpm 最大扭矩: 250N·m/1500-4200rpm 发动机管理系统:Motronic MED 17 适用汽油: 97号 适用机油: SJ级合成机油5W-40 排放标准：欧洲四号
2
1.8T AWLBGC 增压发动机 排量: 1781CC 形式：直列四缸增压 气门数：5气门 缸径x冲程：81mmx86.4mm 压缩比: 9.3:1 最大功率: 110Kw/5700 120Kw/5700rpm 最大扭矩: 210N·m/1750-4600rpm 发动机管理系统: Motronic ME 7.5 适用汽油: 93号以上 适用机油: SJ级合成机油5W-40 排放标准：欧洲四号

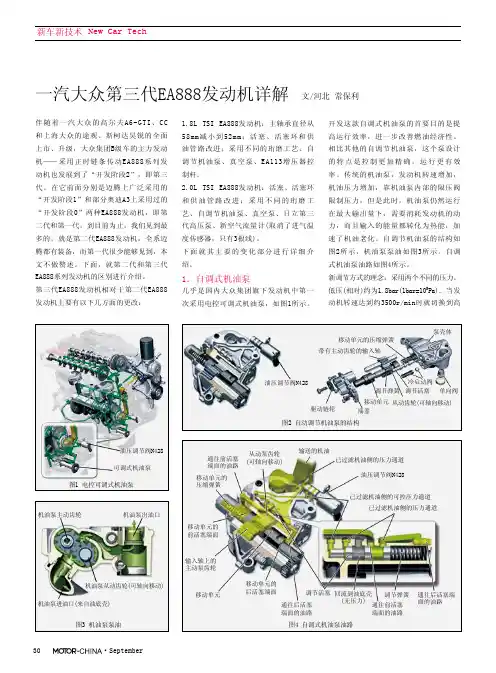

一汽大众第三代EA888发动机详解
通往后活塞
(无压力) 通往前活塞
端面的油路
端面的油路
通往后活塞端 面的油路
图4 自调式机油泵油路
30
·September
栏目编辑：桂江一 zyg@
供油量最大：油泵齿轮无位移
供油量最小：油泵齿轮最大轴向位移
图5 移动单元工作情况
输送的机油
从动泵齿轮 (可轴向移动)
已过滤机油侧的压力通道 油压调节阀N428 转速(r/min) 相对机油压力(bar)
1.8L TSI EA888发动机：主轴承直径从 58mm减小到52mm；活塞、活塞环和供 油管路改进；采用不同的珩磨工艺、自 调节机油泵、真空泵、EA113增压器控 制杆。 2.0L TSI EA888发动机：活塞、活塞环 和供油管路改进；采用不同的珩磨工 艺、自调节机油泵、真空泵、日立第三 代高压泵、新空气流量计(取消了进气温 度传感器，只有3根线)。 下面就其主要的变化部分进行详细介 绍。
发动机柴油电喷国三排放，可全国各地上牌入户
2010/9·
33
2010/9·
31
新车新技术 New Car Tech
转速(r/min) 相对机油压力(bar)
输送的机油 移动单元被推回
油压调节阀N428 转速(r/min) 相对机油压力(bar)
可控压力通道(此时无压力) 通往前活塞端面的油路被打开
移动单元 图8 切换到高压前的状态
油压调节阀N428
输送的机油
移动单元的 压缩弹簧
输送的机油 已过滤机油侧的压力通道 油压调节阀N428
已过滤机油侧的可控压力通道 已过滤机油侧的压力通道
移动单元的 Βιβλιοθήκη 活塞端面机油泵从动齿轮(可轴向移动) 机油泵进油口(来自油底壳)

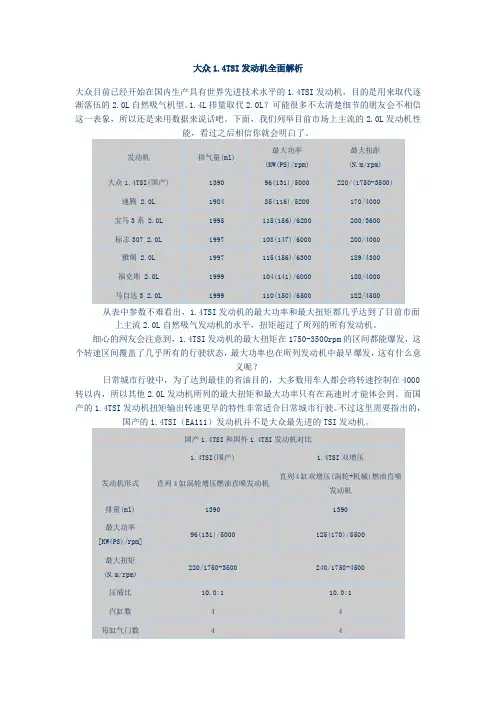

大众1.4TSI发动机全面解析
大众1.4TSI发动机全面解析大众目前已经开始在国内生产具有世界先进技术水平的1.4TSI发动机，目的是用来取代逐渐落伍的2.0L自然吸气机型。
1.4L排量取代2.0L？可能很多不太清楚细节的朋友会不相信这一表象，所以还是来用数据来说话吧。
下面，我们列举目前市场上主流的2.0L发动机性能，看过之后相信你就会明白了。
发动机排气量(ml)最大功率(KW(PS)/rpm)最大扭距(N.m/rpm)大众1.4TSI(国产) 1390 96(131)/5000 220/(1750-3500) 速腾 2.0L 1984 85(116)/5200 170/4000 宝马3系 2.0L 1995 115(156)/6200 200/3600标志307 2.0L 1997 108(147)/6000 200/4000雅阁 2.0L 1997 115(156)/6300 189/4300福克斯 2.0L 1999 104(141)/6000 180/4000马自达3 2.0L 1999 110(150)/6500 182/4500 从表中参数不难看出，1.4TSI发动机的最大功率和最大扭矩都几乎达到了目前市面上主流2.0L自然吸气发动机的水平，扭矩超过了所列的所有发动机。
细心的网友会注意到，1.4TSI发动机的最大扭矩在1750-3500rpm的区间都能爆发，这个转速区间覆盖了几乎所有的行驶状态，最大功率也在所列发动机中最早爆发，这有什么意义呢？日常城市行驶中，为了达到最佳的省油目的，大多数用车人都会将转速控制在4000转以内，所以其他2.0L发动机所列的最大扭矩和最大功率只有在高速时才能体会到。
而国产的1.4TSI发动机扭矩输出转速更早的特性非常适合日常城市行驶。
不过这里需要指出的，国产的1.4TSI（EA111）发动机并不是大众最先进的TSI发动机。
国产1.4TSI和国外1.4TSI发动机对比1.4TSI(国产) 1.4TSI双增压发动机形式直列4缸涡轮增压燃油直喷发动机直列4缸双增压(涡轮+机械)燃油直喷发动机排量(ml) 1390 1390最大功率[KW(PS)/rpm]96(131)/5000 125(170)/5500 最大扭矩(N.m/rpm)220/1750-3500 240/1750-4500 压缩比10.0:1 10.0:1 汽缸数 4 4每缸气门数 4 4此TSI非彼TSI大众的TSI发动机的含义是：机械+涡轮双增压缸内直喷发动机，然而国产的1.4TSI 发动机并不是此类双增压直喷发动机。

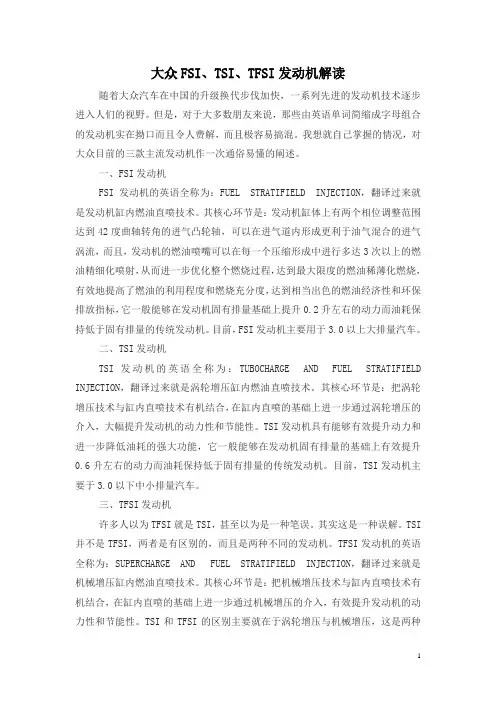

大众FSI、TSI、TFSI发动机解读
大众FSI、TSI、TFSI发动机解读随着大众汽车在中国的升级换代步伐加快，一系列先进的发动机技术逐步进入人们的视野。
但是，对于大多数朋友来说，那些由英语单词简缩成字母组合的发动机实在拗口而且令人费解，而且极容易搞混。
我想就自己掌握的情况，对大众目前的三款主流发动机作一次通俗易懂的阐述。
一、FSI发动机FSI发动机的英语全称为：FUEL STRATIFIELD INJECTION，翻译过来就是发动机缸内燃油直喷技术。
其核心环节是：发动机缸体上有两个相位调整范围达到42度曲轴转角的进气凸轮轴，可以在进气道内形成更利于油气混合的进气涡流，而且，发动机的燃油喷嘴可以在每一个压缩形成中进行多达3次以上的燃油精细化喷射，从而进一步优化整个燃烧过程，达到最大限度的燃油稀薄化燃烧，有效地提高了燃油的利用程度和燃烧充分度，达到相当出色的燃油经济性和环保排放指标，它一般能够在发动机固有排量基础上提升0.2升左右的动力而油耗保持低于固有排量的传统发动机。
目前，FSI发动机主要用于3.0以上大排量汽车。
二、TSI发动机TSI发动机的英语全称为：TUBOCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是涡轮增压缸内燃油直喷技术。
其核心环节是：把涡轮增压技术与缸内直喷技术有机结合，在缸内直喷的基础上进一步通过涡轮增压的介入，大幅提升发动机的动力性和节能性。
TSI发动机具有能够有效提升动力和进一步降低油耗的强大功能，它一般能够在发动机固有排量的基础上有效提升0.6升左右的动力而油耗保持低于固有排量的传统发动机。
目前，TSI发动机主要于3.0以下中小排量汽车。
三、TFSI发动机许多人以为TFSI就是TSI，甚至以为是一种笔误。
其实这是一种误解。
TSI 并不是TFSI，两者是有区别的，而且是两种不同的发动机。
TFSI发动机的英语全称为：SUPERCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是机械增压缸内燃油直喷技术。

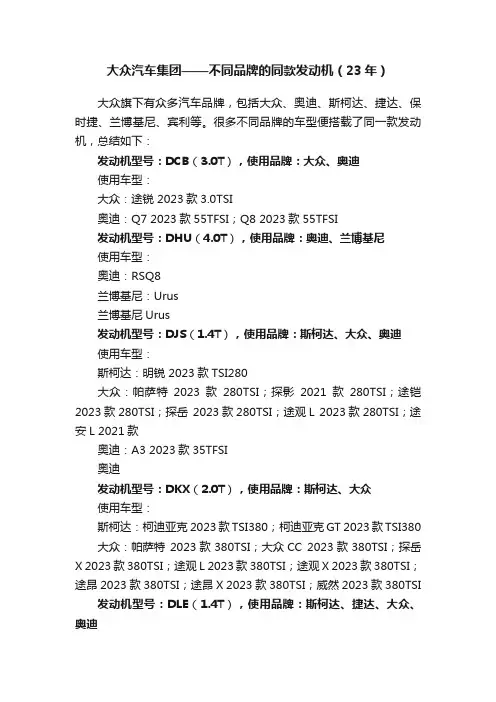

大众汽车集团——不同品牌的同款发动机（23年）
大众汽车集团——不同品牌的同款发动机（23年）大众旗下有众多汽车品牌，包括大众、奥迪、斯柯达、捷达、保时捷、兰博基尼、宾利等。
很多不同品牌的车型便搭载了同一款发动机，总结如下：发动机型号：DCB（3.0T），使用品牌：大众、奥迪使用车型：大众：途锐 2023款3.0TSI奥迪：Q7 2023款55TFSI；Q8 2023款55TFSI发动机型号：DHU（4.0T），使用品牌：奥迪、兰博基尼使用车型：奥迪：RSQ8兰博基尼：Urus兰博基尼Urus发动机型号：DJS（1.4T），使用品牌：斯柯达、大众、奥迪使用车型：斯柯达：明锐 2023款TSI280大众：帕萨特2023款280TSI；探影2021款280TSI；途铠2023款280TSI；探岳2023款280TSI；途观L 2023款280TSI；途安L 2021款奥迪：A3 2023款35TFSI奥迪发动机型号：DKX（2.0T），使用品牌：斯柯达、大众使用车型：斯柯达：柯迪亚克 2023款TSI380；柯迪亚克GT 2023款TSI380 大众：帕萨特2023款380TSI；大众CC 2023款380TSI；探岳X 2023款380TSI；途观L 2023款380TSI；途观X 2023款380TSI；途昂 2023款380TSI；途昂X 2023款380TSI；威然 2023款380TSI 发动机型号：DLE（1.4T），使用品牌：斯柯达、捷达、大众、奥迪使用车型：斯柯达：速派 2023款TSI280；明锐 2023款TSI28；捷达：VS5 2023款；VS7 2023款大众：高尔夫2023款280TSI；凌渡2023款；帕萨特2023款280TSI；迈腾 2023款 280TSI奥迪：A3 2023款35TFSI斯柯达发动机型号：DLF（1.5L），使用品牌：斯柯达、捷达、大众使用车型：斯柯达：昕锐 2022款；柯米克 2023款；柯米克GT 2023款捷达：VA3大众：桑塔纳 2021款大众汽车发动机型号：DME（2.5T），使用品牌：大众、奥迪使用车型：大众：途昂 2023款530V6；途昂X 2023款530V6；揽境 2023款530TSI奥迪：Q6 2023款50TFSI发动机型号：DMT（2.0T），使用品牌：奥迪、保时捷使用车型：奥迪：A4（进口） 2023款ALLROAD；A5 2023款45TFSI；A6进口；A7 2023款45TFSI；Q8 2023款45TFSI保时捷：Macan 2023款2.0T保时捷发动机型号：DPL（2.0T），使用品牌：斯柯达、大众使用车型：斯柯达：柯迪亚克 2023款TSI330；柯迪亚克GT 2023款TSI330 大众：帕萨特 2023款330TSI；大众CC 2023款330TSI；途观L 2023款330TSI；途观X 2023款330TSI；途昂 2023款330TSI；途昂X 2023款330TSI；威然 2023款330TSI发动机型号：DSV（1.5T），使用品牌：大众、奥迪使用车型：大众：宝来2023款300TSI；朗逸2023款300TSI；速腾2023款300TSI；途铠 2023款300TSI；探歌 2023款300TSI；途岳 2023款300TSI；探岳 2023款300TSI；途观L 2023款300TSI 奥迪：Q2L 2023款35TFSI；Q3 2024款35TFSI；Q3Sportback 2024款35TFSI发动机型号：DTH（2.0T）,使用品牌：斯柯达、大众、奥迪使用车型：斯柯达：速派 2023款TSI330；柯迪亚克 2023款TSI330；柯迪亚克GT 2023款TSI330大众：帕萨特 2023款330TSI；迈腾 2023款330TSI；途岳 2023款330TSI；探岳2023款330TSI；探岳X 2023款330TSI；途观L 2023款330TSI；途观X 2023款330TSI；揽巡 2023款330TSI；途昂 2023款330TSI；途昂X 2023款330TSI；揽境 2023款330TSI；威然 2023款330TSI奥迪：Q3 2024款40TFSI；奥迪Q3Sportback 2024款40TFSI 发动机型号：DTJ（2.0T），使用品牌：斯柯达、大众、奥迪使用车型：斯柯达：柯迪亚克 2023款TSI380；柯迪亚克GT 2023款TSI380 大众：高尔夫2023款380TSI；帕萨特2023款380TSI；迈腾2023款380TSI；探岳 2023款380TSI；探岳X 2023款380TSI；途观L 2023款380TSI；途观X 2023款380TSI；揽巡 2023款380TSI；途昂 2023款380TSI；途昂X 2023款380TSI；揽境 2023款380TSI；威然 2023款380TSI奥迪：奥迪Q3 2024款45TFSI；奥迪Q3Sportback 2024款45TFSI发动机型号：DUT（1.4T），使用品牌：斯柯达、大众使用车型：斯柯达：柯珞克 2023款大众：探歌 2023款280TSI捷达发动机型号：DUV（2.0T），使用品牌：大众、奥迪使用车型：大众：途锐 2023款2.0TSI奥迪：Q7 2023款45TFSI。
大众2.0自吸发动机常见故障
大众2.0自吸发动机常见故障
3. 燃油系统故障：燃油泵、喷油嘴或燃油滤清器可能出现故障，导致燃油供应不足或不稳 定，影响发动机的燃烧效果。
4. 冷却系统问题：水泵、散热器或冷却液管路可能出现故障，导致发动机过热，甚至造成 发动机损坏。
5. 曲轴传动系统故障：曲轴传动系统中的皮带或链条可能出现松弛、断裂或跳链，导致发 动机失去动力或无法启动。
大众2.0自吸发动机常见故障
6. 油耗增加或动力下降：发动机可能会出现磨损或积碳，导致燃烧效率下降，油耗增加或 动力不足。
如果发现以上故障或其他异常情况，建议及时联系专业的汽车维修技师进行诊断和修复。 定期进行汽车保养和维护也是预防故障的重要措施。
大众2.ห้องสมุดไป่ตู้自吸发动机常见故障
大众2.0自吸发动机是一种常见的汽车发动机，虽然一般来说它比较可靠，但仍然可能出 现一些常见故障。以下是一些可能出现的故障：
1. 点火系统故障：点火线圈或火花塞可能会出现故障，导致发动机点火不正常，引起动力 不稳或无法启动。
2. 进气系统问题：进气管道可能出现漏气或堵塞，导致空气流量不足，影响发动机的正常 工作。
ea211发动机装配工艺过程
ea211发动机装配工艺过程EA211发动机装配工艺过程一、引言EA211发动机是大众汽车公司研发的一款高性能发动机，广泛应用于大众系列车型中。
本文将以人类的视角，详细描述EA211发动机的装配工艺过程，以便读者能够深入了解这一过程的复杂性和技术性。
二、准备工作在开始装配EA211发动机之前，装配工人需要做一系列的准备工作。
首先，他们需要确保装配区域的干净与整洁，以避免任何杂质进入发动机内部。
然后，他们会检查所使用的零件是否符合质量标准，并进行必要的清洗和涂覆。
三、发动机总成装配1. 缸体装配装配工人首先将缸体放置在装配台上，然后安装气门和气门弹簧。
接下来，他们会安装活塞和连杆，并根据严格的规定，调整活塞环的间隙。
最后，他们会安装曲轴和凸轮轴，并确保它们与气门的正确定位。
2. 缸盖装配装配工人将缸盖放置在缸体上，并用螺栓将其固定。
然后，他们会安装喷油嘴和火花塞，并确保它们的位置准确。
最后，他们会安装进气歧管和排气管，并连接冷却系统。
3. 油底壳装配装配工人将油底壳放置在发动机底部，并用螺栓将其固定。
然后，他们会安装油泵和油底壳密封垫，并连接油路系统。
4. 配气机构装配装配工人会安装正时链条和张紧器，以确保凸轮轴与曲轴的同步。
接下来，他们会安装滚子和摇臂，并调整它们的间隙。
最后，他们会安装进气门和排气门，并进行必要的调整和校准。
5. 点火系统装配装配工人会安装点火线圈和点火线，以及点火控制模块。
然后，他们会连接电源和地线，并进行必要的调试和测试。
6. 冷却系统装配装配工人会安装水泵和散热器，并连接冷却管路。
然后，他们会填充冷却液，并进行必要的排气和压力测试。
7. 燃油系统装配装配工人会安装燃油喷射器和燃油滤清器，并连接燃油管路。
然后，他们会填充燃油，并进行必要的排气和压力测试。
8. 排气系统装配装配工人会安装排气管和催化器，并连接排气管路。
然后，他们会进行必要的密封和测试。
四、总结通过以上的装配工艺过程，EA211发动机完成了从零部件到整体的装配过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FSI/TSI/TDI技术透析详解大众发动
机
大众集团在中国获得了巨大的成功，每年的销量已经能轻松的达到百万辆的水平，更是在今年达到了超过德国本土的销量。
而国内的消费者为什么会一如既往的选择大众品牌的汽车呢，仅仅说他们来中国早是不够的。
最重要的还得是大众的技术力量强、销售网络覆盖完善、品牌认知度等多种因素结合在一起，才造就了大众的成功。
想想10年前，人们买车基本不太考虑发动机的事情，各种当时先进的技术也只能是一种厂家的宣传手段而已，并不能真正打动消费者。
再看看今天，消费者越来越关心科技含量的问题了，这款发动机有什么特殊技术等类似的问题越来越多的出现在媒体的报道中。
这次，我们就给大家讲讲大众集团这两年的最新发动机科技，或许可以从一个侧面了解到大众成功的秘诀。
FSI 燃油分层喷射发动机
FSI这个词汇越来越多的出现在一汽大众车辆的标示上，FSI到底有什么神奇力量呢？FSI是Fuel Stratified Injection的词头缩写，直接翻译为燃油分层喷射，也可以说是缸内直接喷射。
该技术的运用使FSI发动机与传统发动机相比拥有更低的油耗、更好的环保和更大的输出功率和扭力。
燃油分层喷射技术是发动机稀薄燃烧技术的一种。
传统的汽油发动机是通过电脑采集凸轮轴位置以及发动机各相关数
据从而控制喷油嘴将汽油喷入进气歧管。
汽油在歧管内开始混合，然后再进入到汽缸中燃烧。
空气跟汽油的最佳混合比是14.7/1（也叫理论空燃比），传统发动机由于汽油跟空气是在进气歧管内混合，所以必须达到理论空燃比才能获得较好的动力性和经济性。
但由于喷油嘴离燃烧室有一定的距离，汽油同空气的混合情况受进气气流和气门开关的影响较大，并且微小的油颗粒会吸附在管道壁上，这就的理论空燃比很难达到，这是传统发动机很难解决的一个技术问题。
把燃油直接喷射到汽缸中就可以解决这一难题。
直喷式汽油发动机采用类似于柴油发动机的供油技术，通过一个高压油泵泵提供所需的100bar 以上的压力，将汽油提供给位于汽缸内的电磁燃油喷嘴。
然后通过电脑控制喷射器将燃料在最恰当的时间直接注入燃烧室，通过对燃烧室内部形状的设计，让混合气能产生较强的涡流使空气和汽油充分混合。
然后使火花
塞周围区域能有较浓的混合气，其他周边区域有较稀的混合气，保证了在顺利点火的情况下尽可能的实现稀薄燃烧。
FSI发动机示意图
如上图所示，高压喷油嘴是直接向气缸内喷射燃油的。
而传统发动机的喷油嘴则安排在了进气道中。
这就是缸内直喷的最明显特征。
采用FSI发动机的大众第六代高尔夫
TFSI 涡轮增压燃油分层喷射发动机
FSI是给发动机的喷射方式带来了革命，它让一款普通发动机的各种性能都得到了提升，而FSI再往上发展就变得更加容易了。
基础打好了，害怕摩天大厦盖不成嘛，TFSI就是一个最好的例子：这个比FSI多出来的T字代表的则是涡轮增压（Turbocharger），而发动机本身也的确是在FSI发动机的基础上增加了一个涡轮增压器。
涡轮增压是利用排气的高温高压推动废气涡轮高速转动，在带动进气涡轮压缩进气，提高空气密度，同时电脑控制增大喷油量，配合高密度的进气，因此可以在排量不变的条件下提高发动机工作效率。
由于涡轮增压器是靠排气推动的，因此在发动机转速低时涡轮并不工作。
但在这个时候涡轮还是转动的，只是排气压力不够，达不到增大进气压力的效果。
随着转速的上升（约1500转或以上），排气压力逐渐加大涡轮就进入了正常的工作状态，达到增压的目的和效果。
装载在奥迪上的TFSI发动机
但是，当转速接近额定的时候（约5000转或以上），发动机本身的内压超过了排气压力，这时的涡轮同样是不工作的。
实际上发动机的一般工作区间正在1500－5000内，所以涡轮增压以它优越的经济性和动力性得到了众多用户的认可。
不过怎么说还是有点缺陷，这两个区间的动力缺失如何解决呢，高转速我们可以换个大点的涡轮，可是低转速的动力空挡也会同时加大。
很自然的一款无可挑剔的发动机应运而生，TSI把所有问题解决的更巧妙更能打动人心。
TSI涡轮机械增压发动机
TSI发动机的设计非常巧妙，它实际上是把一个涡轮增压器(Turbocharger)和机械增压器(Supercharger)一起装到一台发动机里面。
上文我们讲到涡轮增压发动机在较低和较高转速时都有一个动力的空挡，为了进一步提高发动机的效率，增加一个机械增压装置，并让它在低转速时加大进气压力。
而涡轮增压器的尺寸可以再大一些，去弥补高转速时的动力空挡，从而达到一个从低到高转速的全段优异动力表现。
另外，涡轮增压器由于废气涡轮的惯性，会有发动机相应的迟滞现象。
而机械增压器则是由发动机转轴直接带动，能够随着发动机转速变化而迅速且线性地改变转速。
2005年，大众1.4升直喷汽油发动机首先搭载了这套系统，它的最大功率达到了惊人的170马力。
（国产1.8T发动机的最大功率也才150马力）
即将装备国产TSI发动机的全新POLO
FSI/TSI/TDI技术透析详解大众发动
机
TSI国产版实为TFSI
不过要注意的是，国产迈腾、速腾等车型最新的TSI发动机实际上跟前面说到的TSI并不是一回事，迈腾1.8TSI和即将搭载在速腾身上的1.4TSI发动机实际上就是TFSI发动机，它里面并没有机械增压器。
有人说是国内的油品不达标，才导致许多技术都不能顺利国产，但我们还是期待着越来越多的好东西能真正的来到我们身边。
速腾装备的1.4 TSI发动机
TDI 柴油涡轮直喷发动机
上面讲了很多缸内直喷发动机的技术讲解，其实缸内直喷最早的应用还是在柴油发动机上实现的，比如大众引以自豪的TDI涡轮增压柴油发动机。
TDI（Turbo Charged Direct Injection）柴油涡轮增压直接喷射式发动机采用了最新的高压燃油喷射技术：泵喷射系统。
此系统使柴油与空气混合更充分，燃烧更彻底。
泵喷射系统在技术上的突破带来了柴油轿车理念上的革命，就是柴油轿车的动力性能。
宝来TDI的最大扭矩可达240N.m/1900转，1500转～3000转宽转速范围内的扭矩输出在200Nm 以上。
所以起动、加速性能特别优异，最高速度与宝来汽油车相差无几。
TDI的燃油喷射压力高达1920bar，是针对燃烧质量直接取决于燃油喷射进入气缸时的绝对压力这一因素研发的。
宝来TDI发动机每缸一个泵喷嘴，每个气缸作功冲程所需的柴油量被分成预喷射和主喷射两部分，主喷射在预喷射开始之后曲轴转过几度之后才进行，它们之间的间隔由一个液压机构控制。
喷射时刻、喷油量以及停喷时刻都是由电磁阀控制的。
采用该技术使柴油发动机达到了平稳、高效燃烧的理想状态，并降低了燃烧噪声、降低了尾气中的氮氧化合物的含量。
传统的涡轮增压器在发动机低转速时有增压滞后和动力空挡的缺点，而宝来TDI的采用的可调叶片式涡轮增压器，在任何转速下均可产生
所需要的充气压力，性能比传统的涡轮增压器大大提高，改善了发动机的适应性，发动机转速较低时也可以保证大功率的输出。
由于发动机进气压力始终处于最佳状态，从而在整个转速范围内提高了燃烧效率，节约了燃油并改善了排放。
Q7 V12 TDI
如今柴油发动机也成为了高性能的代表，08年奥迪推出的V12TDI 一举成为了世界上最先进的柴油发动机，并被装载在超级跑车R8身上，其各方面的性能与任何一辆其他品牌的超级跑车均在博仲之间。
另外Q7 V12 TDI的上市也标志了豪华SUV的新时代。
大众集团在华发动机工厂介绍
大众一汽发动机（大连）有限公司
大众一汽发动机（大连）有限公司总投资额约为15亿人民币，是由大众汽车集团和中国一汽共同兴建的合资企业，其中大众汽车占60％股份，一汽集团占40％的股份。
该公司于2004年12月签约，2005年5月奠基，2006年底即开始零批量生产。
作为目前国内最先进的发动机生产制造企业，该公司的发动机产品不仅将装备国产车型，也将出口到国际市场。
目前大连发动机厂的产能为日产500台，随着产能的不断提高，这个比例将为各占50%。
而产能也预计到2010年将达到1200台。
目前的大连发动机厂只负责生产TSI发动机，而备受关注的大众DSG双离合变速器生产厂也在这个工厂的旁边开始兴建。
也许在不久的将来我们就可以用上国产的DSG变速器了。
大众大连发动机制造的2.0TSI发动机
上海大众发动机厂
上海大众发动机厂1986年8月成立至今，通过多年积累及滚动发展，业已成为目前国内最大的轿车发动机生产基地之一。
发动机厂主要生产上海大众的帕萨特、桑塔纳3000型、普通型桑塔纳、polo和gol轿车上配置的各款大众发动机。
目前年产发动机能力达到44.7万台，品种业已由当年投产初期的单一机型迅速扩展到现今的分属德国大众三大系列、四种排量的九种机型的共二十四个变型品种。
上海大众发动机厂制造的1.4TSI发动机
上海的发动机厂明年将先期投产1.4TSI发动机为速腾配套，以替换速腾现有的2.0L发动机。
据大连发动机厂有关人士介绍，在大连发动机厂的产能满负荷后，上海发动机厂将进一步对原有旧生产线进行全线改造，全部转为生产TSI系列发动机，其中包括1.4TSI和1.6TSI两种机型。
