顶管施工技术方案

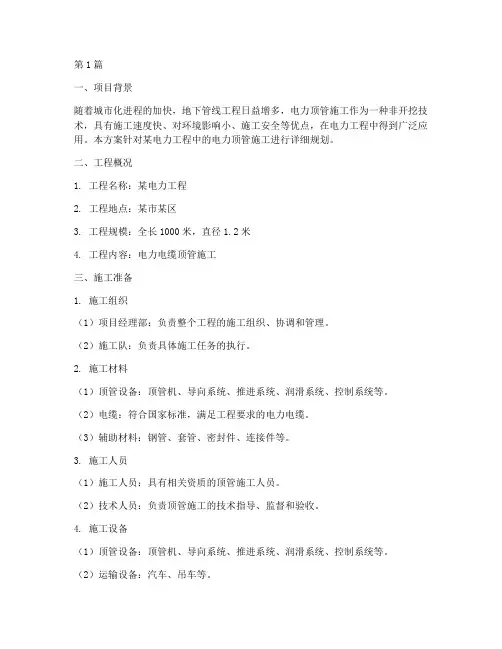

电力顶管施工方案(3篇)

第1篇一、项目背景随着城市化进程的加快,地下管线工程日益增多,电力顶管施工作为一种非开挖技术,具有施工速度快、对环境影响小、施工安全等优点,在电力工程中得到广泛应用。
本方案针对某电力工程中的电力顶管施工进行详细规划。
二、工程概况1. 工程名称:某电力工程2. 工程地点:某市某区3. 工程规模:全长1000米,直径1.2米4. 工程内容:电力电缆顶管施工三、施工准备1. 施工组织(1)项目经理部:负责整个工程的施工组织、协调和管理。
(2)施工队:负责具体施工任务的执行。
2. 施工材料(1)顶管设备:顶管机、导向系统、推进系统、润滑系统、控制系统等。
(2)电缆:符合国家标准,满足工程要求的电力电缆。
(3)辅助材料:钢管、套管、密封件、连接件等。
3. 施工人员(1)施工人员:具有相关资质的顶管施工人员。
(2)技术人员:负责顶管施工的技术指导、监督和验收。
4. 施工设备(1)顶管设备:顶管机、导向系统、推进系统、润滑系统、控制系统等。
(2)运输设备:汽车、吊车等。
(3)检测设备:地质勘察设备、电缆检测设备等。
四、施工工艺1. 施工流程(1)现场勘察:了解工程地质、水文、环境等因素,确定顶管施工方案。
(2)施工准备:组织施工人员、设备、材料,进行施工前的准备工作。
(3)顶管施工:按照施工方案,进行顶管施工。
(4)电缆敷设:完成顶管施工后,进行电缆敷设。
(5)质量验收:对施工质量进行验收,确保工程质量。
2. 施工方法(1)顶管施工1)确定顶管轴线:根据设计图纸,确定顶管轴线。
2)开挖工作坑:根据顶管轴线,开挖工作坑,确保工作坑的稳定。
3)安装顶管机:将顶管机安装在开挖好的工作坑内,并进行调试。
4)顶管推进:启动顶管机,推进顶管,确保顶管顺利进入土层。
5)顶管润滑:在顶管推进过程中,对顶管进行润滑,减少摩擦阻力。
6)顶管验收:顶管推进至预定位置后,进行顶管验收。
(2)电缆敷设1)电缆敷设前准备:检查电缆质量,确定电缆敷设路径。
顶管施工技术方案精选7篇

顶管施工技术方案精选7篇人工顶管施工方案篇一人工顶管施工方案2008-07-30 22:29:39|分类:默认分类|标签:|字号大中小订阅。
人工顶管施工方案第一章编写依据本施工方案编写依据如下:1、《广州开发区市南路北段(黄沙快速干线~黄阁大道段)扩建工程》设计图图纸;2、《给水排水管道施工及验收规范》GB50268-97;3、《混凝土质量控制标准》GB50164-92;4、《市政道路工程质量检验评定标准》CJJ1-90;5、《市政排水管渠工程质量检验评定标准》CJJ3-90;6、广州市建设委员会颁发的有关建筑规程,安全、质量及文明施工等文件;第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工,但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况,将影响本工程机械顶管正常施工的不利因素,故将本工程中的顶管工程改用人工顶管。
管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。
改用人工人工顶管施工方案篇二人工顶管施工方案第一章编写依据本施工方案编写依据如下:1、《滨江新区天沙河路(江沙路~新南路)工程第二标段》设计图图纸;2、《给水排水管道施工及验收规范》GB50268-97;3、《混凝土质量控制标准》GB50164-92;4、《市政道路工程质量检验评定标准》CJJ1-90;5、《市政排水管渠工程质量检验评定标准》CJJ3-90;6、江门市建设委员会颁发的有关建筑规程,安全、质量及文明施工等文件;第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工,但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况,将影响本工程机械顶管正常施工的不利因素,故将本工程中的顶管工程改用人工顶管。
管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。
改用人工顶管后,工作井、接收井及检查井的井位和管段长度将根据现场实际情况(顶进长度、地下障碍物、交通影响等)而确定。

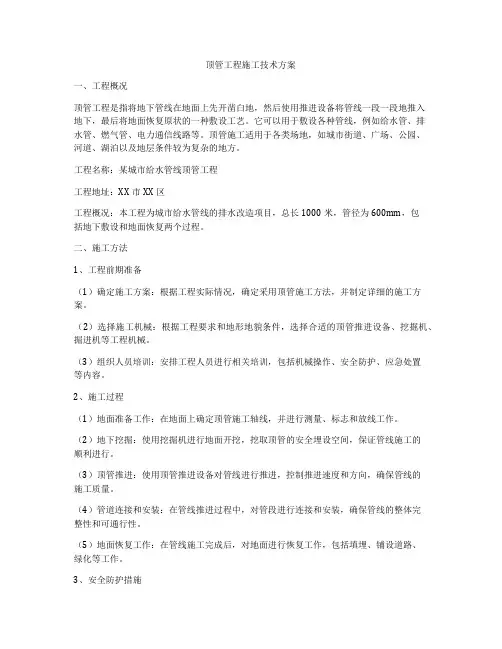

顶管工程施工技术方案

顶管工程施工技术方案一、工程概况顶管工程是指将地下管线在地面上先开凿白地,然后使用推进设备将管线一段一段地推入地下,最后将地面恢复原状的一种敷设工艺。
它可以用于敷设各种管线,例如给水管、排水管、燃气管、电力通信线路等。
顶管施工适用于各类场地,如城市街道、广场、公园、河道、湖泊以及地层条件较为复杂的地方。
工程名称:某城市给水管线顶管工程工程地址:XX市XX区工程概况:本工程为城市给水管线的排水改造项目,总长1000米,管径为600mm,包括地下敷设和地面恢复两个过程。
二、施工方法1、工程前期准备(1)确定施工方案:根据工程实际情况,确定采用顶管施工方法,并制定详细的施工方案。
(2)选择施工机械:根据工程要求和地形地貌条件,选择合适的顶管推进设备、挖掘机、掘进机等工程机械。
(3)组织人员培训:安排工程人员进行相关培训,包括机械操作、安全防护、应急处置等内容。
2、施工过程(1)地面准备工作:在地面上确定顶管施工轴线,并进行测量、标志和放线工作。
(2)地下挖掘:使用挖掘机进行地面开挖,挖取顶管的安全埋设空间,保证管线施工的顺利进行。
(3)顶管推进:使用顶管推进设备对管线进行推进,控制推进速度和方向,确保管线的施工质量。
(4)管道连接和安装:在管线推进过程中,对管段进行连接和安装,确保管线的整体完整性和可通行性。
(5)地面恢复工作:在管线施工完成后,对地面进行恢复工作,包括填埋、铺设道路、绿化等工作。
3、安全防护措施(1)施工现场安全:设置施工警戒线和安全警示标志,确保施工现场的安全通畅。
(2)通风排气:在施工过程中,加强通风排气设备设置,及时清除工地内的有害气体,保障工人的健康安全。
(3)防止坍塌:加强地下支护工程,防止地下坍塌事故的发生。
三、工程机械本工程需要使用的工程机械主要有挖掘机、顶管推进设备和相关辅助设备。
1、挖掘机在地面开挖过程中,需要使用挖掘机对地面进行开挖,确保顶管的安全埋设空间。
挖掘机的选择应考虑到工地空间狭小、路面繁忙等实际情况,选择小型挖掘机进行作业。

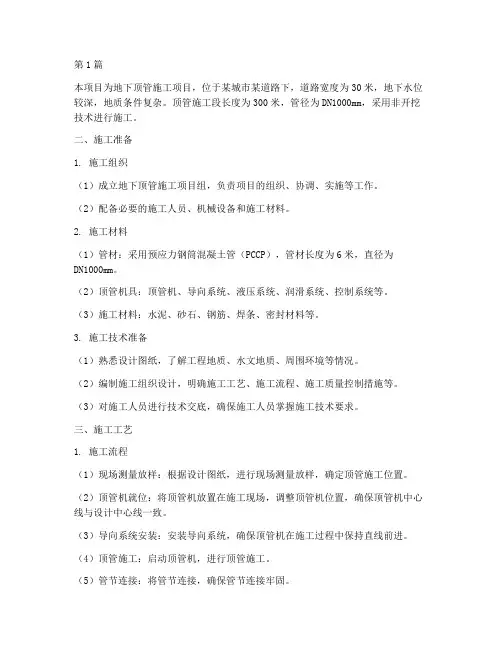

地下顶管施工方案(3篇)

第1篇本项目为地下顶管施工项目,位于某城市某道路下,道路宽度为30米,地下水位较深,地质条件复杂。
顶管施工段长度为300米,管径为DN1000mm,采用非开挖技术进行施工。
二、施工准备1. 施工组织(1)成立地下顶管施工项目组,负责项目的组织、协调、实施等工作。
(2)配备必要的施工人员、机械设备和施工材料。
2. 施工材料(1)管材:采用预应力钢筒混凝土管(PCCP),管材长度为6米,直径为DN1000mm。
(2)顶管机具:顶管机、导向系统、液压系统、润滑系统、控制系统等。
(3)施工材料:水泥、砂石、钢筋、焊条、密封材料等。
3. 施工技术准备(1)熟悉设计图纸,了解工程地质、水文地质、周围环境等情况。
(2)编制施工组织设计,明确施工工艺、施工流程、施工质量控制措施等。
(3)对施工人员进行技术交底,确保施工人员掌握施工技术要求。
三、施工工艺1. 施工流程(1)现场测量放样:根据设计图纸,进行现场测量放样,确定顶管施工位置。
(2)顶管机就位:将顶管机放置在施工现场,调整顶管机位置,确保顶管机中心线与设计中心线一致。
(3)导向系统安装:安装导向系统,确保顶管机在施工过程中保持直线前进。
(4)顶管施工:启动顶管机,进行顶管施工。
(5)管节连接:将管节连接,确保管节连接牢固。
(6)回填土:顶管施工完成后,进行回填土,确保管道稳定。
2. 施工方法(1)顶管机就位:将顶管机放置在施工现场,调整顶管机位置,确保顶管机中心线与设计中心线一致。
(2)导向系统安装:安装导向系统,确保顶管机在施工过程中保持直线前进。
(3)顶管施工:1)开孔:在顶管机前方开挖孔洞,孔洞尺寸略大于管径。
2)顶管:启动顶管机,将管材顶入孔洞,同时进行挖掘作业。
3)管节连接:将管节连接,确保管节连接牢固。
4)继续顶管:重复以上步骤,直至顶管施工完成。
(4)回填土:顶管施工完成后,进行回填土,确保管道稳定。
四、施工质量控制1. 材料质量控制(1)管材:选用符合设计要求的管材,确保管材质量。
顶管工程施工技术方案与规范

顶管工程施工技术方案与规范
顶管工程施工技术方案与规范包括以下内容:
1.顶管工程施工技术方案:
(1)顶管施工工艺流程:施工准备→测量放线→工作井施工→顶管机安装→管道顶进→工具头吊装及回收→竣工验收。
(2)施工准备:包括现场勘察、工作面清理、施工用电准备、现场排水设施等。
(3)测量放线:根据设计图纸进行测量放线,确定工作井和接收井的位置。
(4)工作井施工:根据设计要求进行工作井的施工,包括基坑开挖、钢筋绑扎、模板安装、混凝土浇筑等。
(5)顶管机安装:根据设计要求进行顶管机的安装,包括设备调试、安全装置检查等。
(6)管道顶进:根据设计要求进行管道的顶进,包括管道连接、顶进速度控制等。
(7)工具头吊装及回收:根据设计要求进行工具头的吊装及回收,包括工具头连接、拆卸等。
(8)竣工验收:完成施工后进行验收,确保工程质量符合要求。
2.顶管工程施工规范:
(1)顶管施工应符合国家有关标准、规范和设计要求。
(2)顶管施工应遵循安全、可靠、经济、合理的原则。
(3)顶管施工应采用先进、适用的技术设备和工艺,提高施工效率和质量。
(4)顶管施工应做好环境保护和文明施工,减少对周边环境的影响。
(5)顶管施工应建立健全质量管理体系,确保工程质量符合要求。
(6)顶管施工应进行风险评估和应急预案的制定,确保施工安全。

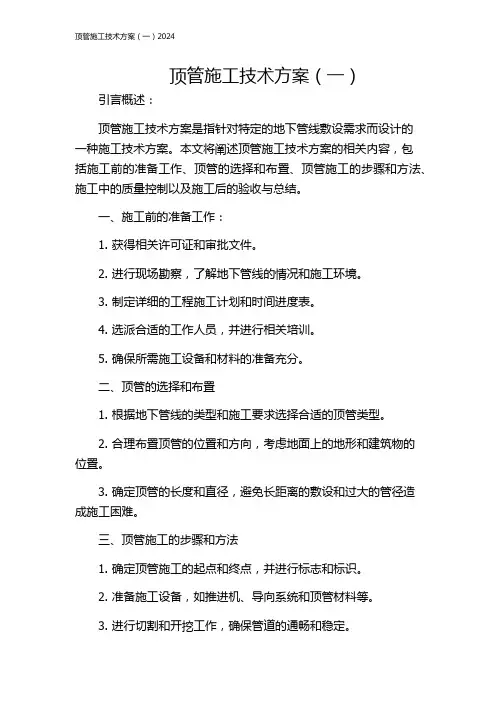

顶管施工技术方案(一)2024

顶管施工技术方案(一)引言概述:顶管施工技术方案是指针对特定的地下管线敷设需求而设计的一种施工技术方案。
本文将阐述顶管施工技术方案的相关内容,包括施工前的准备工作、顶管的选择和布置、顶管施工的步骤和方法、施工中的质量控制以及施工后的验收与总结。
一、施工前的准备工作:1. 获得相关许可证和审批文件。
2. 进行现场勘察,了解地下管线的情况和施工环境。
3. 制定详细的工程施工计划和时间进度表。
4. 选派合适的工作人员,并进行相关培训。
5. 确保所需施工设备和材料的准备充分。
二、顶管的选择和布置1. 根据地下管线的类型和施工要求选择合适的顶管类型。
2. 合理布置顶管的位置和方向,考虑地面上的地形和建筑物的位置。
3. 确定顶管的长度和直径,避免长距离的敷设和过大的管径造成施工困难。
三、顶管施工的步骤和方法1. 确定顶管施工的起点和终点,并进行标志和标识。
2. 准备施工设备,如推进机、导向系统和顶管材料等。
3. 进行切割和开挖工作,确保管道的通畅和稳定。
4. 进行顶管的推进工作,采取适当的推进速度和力度。
5. 定期进行推进过程的检查和测试,确保施工质量。
四、施工中的质量控制1. 进行顶管的精确测量和记录。
2. 进行土质和地下水的采样和分析,确保施工安全。
3. 定期进行施工现场的检查和巡视,发现并解决问题。
4. 控制施工进度和质量,确保按照计划顺利完成。
五、施工后的验收与总结1. 进行顶管的压力测试和漏水检测,确保施工质量。
2. 对施工过程进行总结和评估,提出改进意见和建议。
3. 编制施工总结报告,记录施工经验和教训。
4. 进行相关部门的验收和审查,确保顶管施工符合要求。
总结:本文对顶管施工技术方案进行了全面概述,从施工前的准备工作、顶管的选择和布置、顶管施工的步骤和方法、施工中的质量控制到施工后的验收与总结等方面进行了详细阐述。
通过合理的施工方案和严格的质量控制,可以确保顶管施工的顺利进行和施工质量的达标。
顶管施工方案与技术措施

顶管施工方案与技术措施一、机头选型本工程由于一次顶进距离较长,为确保工程质量万无一失,确保绝对工程安全,我公司根据以住施工经验,决定采用TPN型800泥水平衡顶管掘进机。
1、本掘进机的优点a、顶管机、主千斤顶、泥水循环系统成套化。
b、该机能适用各种土壤条件,如粘质土、砂土。
c、使用安装在轨道上的主顶油缸。
一次顶进长度超过150m。
d、该机由一人在地面遥控操纵即可。
e、可在控制台上进行电视监测及方向控制,精度高。
f、使用主千斤顶不间断便可单独顶进一节管子。
二、施工布置在工作井范围内实行全封闭隔离施工并布置以下必要的设施,地面指挥监测中心、办公室、仓库、配电间、冷作间等。
布局要合理,环境整洁、卫生,并有专职人员进行管理。
现场布置采用8t汽吊,设备进场时,采用16t汽车吊车。
管道顶进时,起吊设备采用跨距为14m的龙门行车(起重能力为30t),行车导轨与顶管中心线应平行铺设,并与管中心左右对称。
工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。
三、出土方案泥水平衡式顶管的出土采用全自动的泥水输送方式,被挖掘的土通过在机舱内的搅拌和泥水形成泥浆,然后由泥浆泵抽出,高速排土。
在沉井上部搁置1只沉泥箱。
沉淀的余土外运需按文明施工要求和渣土处理办法,运到永久堆土点,不得污染沿途道路环境。
四、顶力计算4.l、推力的理论计算:F=F1十f2其中F—总推力Fl一迎面阻力F2—顶进阻力F1=π/4*D2*P (D—管外径0.96m P—控制土压力)P=Ko*γ*Ho式中Ko—静止土压力系数,一般取0.55Ho—地面至掘进机中心的厚度,取最大值8.5mγ—土的湿重量,取1.9t/m3P=0.55*1.9*8.5=8.8825t/m2F1=3.14/4*0.962*8.8825=6.707tF2=πD*f*L式中f一管外表面平均(根据顶进距离平均沙砾土)综合摩阻力,取0.8t/m2D—管外径0.96mL—顶距F2=3.14*0.96*0.8*100=241.152t。
水泥顶管施工方案(3篇)

第1篇一、工程概况水泥顶管施工是地下管道施工中常用的一种方法,适用于城市供水、排水、燃气、电力等管道的铺设。
本方案针对某城市供水管道工程,设计管径为DN1200mm,管道长度为2000米,采用水泥顶管施工方法。
二、施工准备1. 施工图纸及技术资料:熟悉施工图纸,了解工程地质、水文地质、管道走向、交叉设施等情况,收集相关技术资料。
2. 施工人员:组织施工队伍,明确各岗位人员职责,确保施工质量。
3. 施工设备:准备顶管设备、管道材料、施工工具、检测设备等。
4. 施工材料:采购水泥、砂、石子、钢筋、钢管等材料,确保材料质量。
5. 施工现场:平整施工现场,设置临时设施,确保施工顺利进行。
三、施工工艺1. 施工前准备(1)施工放样:根据施工图纸,确定管道中心线,标定管道起点、终点及控制点。
(2)施工机械:调试顶管设备,确保其正常工作。
(3)材料准备:按照设计要求,准备水泥、砂、石子、钢筋等材料。
2. 水泥顶管施工步骤(1)管材制作:按照设计要求,制作水泥管,确保管材质量。
(2)管材运输:将管材运输至施工现场,确保管材完好。
(3)管道铺设:按照施工图纸,将管材铺设至指定位置。
(4)顶管作业①顶管前准备:确定顶管作业段,检查设备、材料、施工环境等。
②顶管作业:按照顶管设备操作规程,进行顶管作业。
③顶管过程中监测:实时监测顶管进度、顶管设备状态、管道质量等。
④顶管作业完成后,检查管道连接处是否牢固,确保管道质量。
(5)管道回填:在管道铺设完成后,进行管道回填,确保管道稳定。
3. 施工质量控制(1)管材质量:确保水泥管质量符合设计要求,无裂缝、变形等现象。
(2)管道铺设:确保管道铺设平整,无扭曲、倾斜等现象。
(3)顶管作业:确保顶管设备运行正常,顶管进度符合要求。
(4)管道连接:确保管道连接处牢固,无漏水、漏气等现象。
四、施工安全措施1. 施工现场安全(1)施工现场设置警示标志,提醒施工人员注意安全。
(2)施工人员必须佩戴安全帽、安全带等防护用品。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、编制依据:(一)、中国市政工程西北设计研究院有限公司《昌吉州东三县天然气输气管道工程阜康至吉木萨尔段高压管线工程》施工图设计;(二)、业主、路政管理部门及我施工方对施工现场的实际勘察;(三)、技术标准及规范:①《公路工程技术标准》(JTG BO1-2003)②《公路桥涵施工技术规范》(JTG /T F50-2011)③《顶管工程施工规程》(DG /TJ08-2049-2008)④《给水排水工程顶管技术规程》(CECS246:2008)⑤《顶管施工技术及验收规范》(试行)中国非开挖技术协会行业标准⑥《顶进施工法用钢筋混凝土排水管》(JC /T640-2010)2.1概要:依据中国市政工程西北设计研究院有限公司《昌吉州东三县天然气输气管道工程阜康至吉木萨尔段高压管线工程》施工图设计,该项目为昌吉州彩乌线3号阀井至东三县燃气高压输气管道,主管道长度约220KM,支线长度约10KM,管道采用L415级钢,主线管径定高DN300,支线管径定为DN200,压力为6.3MPa。
依设计显示,新建DN300主管线在G216线K522+900处与公路交越,设计采用顶管穿越方式从公路下方穿越。
套管选用D800×80×2000钢筋混凝土顶进式排水管。
穿越长度为32米。
第①层低液限粉土:厚度4.20m,土黄色,稍湿,稍密状态,局部夹砂透镜体,天然密度1.49 g/cm3,天然含水率5.8%,液限22.7%,塑限16.1%,粘聚力16.1kPa,内摩擦角19.5º,压缩系数 0.26MPa-1,压缩模量7.5MPa,具中等压缩性,修正后标准贯入试验击数7击,承载力130kPa。
第②层低液限粘土:埋深9.60m,最大揭露厚度8.90m,局部夹薄层细砂,未揭穿;土黄色,稍湿,硬塑状态,液限22.6%,塑限11.2%,修正后标准贯入试验击数7击,承载力140kPa。
在勘察深度内未揭露地下水位。
场地第①层低液限粉土对混凝土具硫酸盐弱腐蚀性、对钢筋混凝土结构中钢筋具弱腐蚀性、对钢结构具强腐蚀性。
场地季节性冻土标准冻深0.75 m,地基土属冻胀性土。
场地土为低液限粉土、砂和低液限粘土等,在地下水位以上,建议基础开挖边坡系数1:1.00~1:1.25,陡于此坡必须进行支护;永久性边坡系数不陡于1:1.75。
项目区域内标准冻土深度1.6m,结构物埋设应大于标准冻土深度。
施工点位于戈壁腹地,夏季气温较高,施工机械使用、施工物资、生活物资补给等相对成本较高。
施工点距乌鲁木齐约150公里,施工所需钢筋混凝土顶进式排水管需自乌鲁木齐市汽车运输至施工现场。
3、施工总体部署3.1质量及安全目标:确保单位工程一次合格率100%,施工安全零伤亡、零事故,认真贯彻“安全第一,预防为主”的方针,全面落实安全生产管理制度,实现安全生产无重大事故。
3.2 工期及施工进度安排:1、工期:自开工之日起12日内2、施工进度安排:详见施工进度计划表3.3 总体部署本工程穿越设计采用顶管施工技术,套管管径选择合理,穿越层地质稳定。
考虑施工成本及工期,宜采用人工掘进顶管施工工艺。
本工程中穿越长度32米,采用单向顶进,在公路东侧设置顶管操作竖井,在公路西侧设置顶管接收坑,管内采用轨道小滑车出土,坑道出土用小型提升机或龙门吊,配备10吨汽车吊24小时作业加接套管。
针对该路段运行大多为100吨级车辆,为保证顶管施工期间安全,在顶进过程中应严格控制超前和径向超挖量,始终坚持“小进尺、多频次”的作业模式,施工完成后严格注浆。
施工中重点做好定位测量、纠偏、注浆等工艺环节的内容,适时采用缓冲技术、减阻技术及隔离技术等手段,确保工程一次验收合格率达到100%。
3.4 组织及分工成立顶管穿越施工小组,负责本次穿越施工组织工作。
项目负责人:陈新蕲安全员:王明亮质检员:高宁宇班组长:陈先银施工人员:6人(3人一组,共同2组)4、施工技术方案:4.1顶管穿越施工原理:顶管采用液压千斤顶进混凝土套管进行。
在对顶管穿越的路由测量后,在公路两侧放出管道中心线,确定顶管穿越的进、出口位置,在一端挖操作坑,放入要穿越的套管及顶管设备。
由人工先在套管前端掏土,待套管前端形成略大于套管外径的圆形空间后,再顶入套管。
待套管顶进后再继续人工在顶管前端掏土,如此循环渐进,直到穿越公路到达接收坑。
施工中的清土采用轨道小滑车(必要时配以小型卷扬机)经顶管、操作坑排出。
4.2顶管施工工艺流程图4.3本次顶管穿越示意图:详见设计图4.4顶管穿越顶进阻力计算:①顶力计算:顶进套管D800 (外径Φ960)本次顶管穿越套管上方覆土厚度预计为3.24-4.80米,其顶进阻力一般可以按下列公式计算:①顶力计算:顶进套管D800 (外径Φ960)本次顶管穿越套管上方覆土厚度预计为3.24-4.80米,其顶进阻力一般可以按下列公式计算:W1=f{k1(Pv+Pn)DL+Po} 式中:W1为管壁与土层的摩阻力(以吨计)f 为管壁与土层摩阻系数:湿性黏土层f 为0.25k1顶力折减系数:L=30—60,k1=0.9Pv顶管上垂直土压力(t/㎡)Pv=rh r为管顶上土容量(t/㎡)黏土层为1.5;h为管顶上方土厚度(3.1-5.02m)(包括路面厚度);h取平均厚度4.5mPn=管壁上土的水平压力(t/㎡)Pn=Pvt g²(45°-Φ/2) Φ为土壤内摩擦角,湿性黏土为18°D为管外径(m)L为顶进总长度(m)Po为顶进全部管道自重(t),D800混凝土套管每根(节长为2米)自重为1.25吨以本工程32米计算:W1=f{K1(Pv+Pn)DL+Po}=0.25×{0.9×(4.5×1.5+4.5×1.5×tg²36°)×0.96×32+20}=76.29t完成本工程顶管穿越理论计算需76.29t吨的最大顶力,此次工程我公司将配备1支QYS320型顶镐,推力为320吨,可以满足施工顶力要求。
②管材受力计算钢筋混凝土套管管内径d=800mm,管壁厚度t=80mm,外径D=960mm,每节管长度2000mm,混凝土强度C40,“F”型接口钢筋混凝土管,管的端头采用12mm的多层胶合板作衬垫。
端面受力面积s= ×(0.482-0.42) =0.221m2可承受的最大顶力为(安全系数为5):F=s×4000T/m2/5=176.84T >76.29t;满足要求。
4.5 施工准备:A、穿越方案编制、报审,材料进场报验,穿越手续办理;B、施工人员、设备、工程材料进场就位;C、组织施工技术人员熟悉施工图,进行施工技术交底;D、向国道公路、通信等有关部门了解清楚穿越部位地段内地下是否有通信线缆,管道等设施,请相关主管部门给予确认,作业场地平整完成。
E、测量放线,根据设计给定的桩位用经纬仪放出穿越轴线,在公路两侧打控制桩点,控制桩点是穿越精确对接的关键,因此,一定要精确且牢固,控制桩点要用混凝土对桩点底部浇筑,确保桩点在施工过程中不移位。
F、顶管设备、配套设备及其它各种机具准备齐全。
G、在穿越点两侧分设施工警示标志、减速标志、安全通过标志和夜间照明标志。
4.6 作业坑挖:A、放线:依图纸在公路两侧放出操作基坑的灰线;B、沿所放操作基坑灰线四周人工开挖探坑,探明地下缆线或管线分布;C、在公路两侧利用水准仪测出高差,在两侧设置基准点;D、在确认无地下设施的情况下机械开挖公路两侧的操作基坑,开挖操作坑时要以两侧的高程基准点为依据,控制开挖深度,确保套管穿越的轴线沿水平顶进,操作基坑开挖尺寸(底长×底宽×深)为5.0m×3.0m×4.0m,操作坑四壁采用C30钢筋混凝土浇筑方式,竖井壁厚30cm。
操作坑采用人工开挖方式,四壁支模进行钢筋混凝土浇筑,拆模后继续人工下挖,混凝土四壁浇筑,直至达到下挖高程要求,钢筋采用双层Φ12钢筋网片,钢筋采用圆钢或螺纹钢。
作业坑底部制作20cm厚混凝土垫层,在垫层制作时需考虑导向轨安装,在浇筑时安装预埋件。
坑底标高比顶管底标高低0.2m。
操作坑上口边沿设挡土堰,以防地表水汇入坑内。
操作基坑一侧开挖人员逃生通道。
作业区域设置安全防护,操作坑作业带宽度和防护要达到15m×15m。
E、在开挖操作基坑时,后背墙的原土层不得破坏,机械开挖完成后由人工开挖保证与顶管穿越方向垂直,要与钢质后背墙紧密结合。
F、操作基坑机械开挖完成后,利用水准仪对坑底进行测量,由人员抄平确保高程达到设计要求及套管穿越的轴线要求。
4.7顶管设备安装就位:A、设备下坑前,要对已挖好的操作基坑进行重复测量,符合设计要求;B、预先制做后靠背墙(钢制后靠背墙),吊装钢质后靠背墙,要确保与套管穿越轴线方向相垂直,后靠背必须牢固、稳定、坚实。
C、导向轨的安装:导向轨选用钢制材料制作,两导轨应顺直、平行、等高。
导向轨安装的允许偏差应为:轴线位置3mm、顶面高程0~+3mm、两轨内距±2mm。
安装后的导向轨应牢固,不得在使用中产生移位,并应经常检查校核。
D、架设激光指向仪:激光指向仪是本次穿越成功对接的关键控制设施,其架设的精度及稳定性是本次工程质量的关键,因此,激光指向仪的固定架必须选用钢质材料焊接安装,底部用混凝土浇筑固定。
利用经纬仪和水准仪反复测量以减小人为测量误差。
E、并根据现场情况在操作坑四壁利用架子管和钢模设置全方位的档土墙,安装吊装设备,本工程出土采用小型龙门架吊装,设备安装和加接套管采用吊车吊装。
4.8顶管施工措施:1、顶管选用钢承插口钢筋混凝土管,内径为800mm、壁厚80mm,执行标准《混凝土和钢筋混凝土排水管》(GBT11836-1999)的规定。
2、顶管作业时,首先把顶管在导向轨上稳定好,测量顶管中线与前后两端的高程(高差为25mm),校核顶管轴线与测量中心线之间的偏差,要达到设计要求,每顶进一节管必须对套管高程进行认真复测核对,达到轴线及高程要求后方可加接管。
3、对套管的前进方向的控制要有效的利用激光指向仪,因为这是全天候24小时发挥作用,掏土过程中要以激光靶做为依据,保持激光靶始终为于洞的中心点,每日对激光靶进行校核,确保激光靶准确无误。
但对套管前进方向的控制和检查激光指向仪仅是保证措施之一,还必须定期利用水准仪和经纬仪测量方可做到准确无误。
4、为使后背受力均匀,顶管设备与后背接触面加δ=30mm的钢板和钢制后靠背;为使顶管受力均匀,在顶管设备与顶管间加δ=30mm的承力盘;为保证顶管前进的方向,千斤应按顶管中轴线对称布置。
5、顶管前进时,顶程在不停的发生变化,因此要配备不同尺寸的顶入传力设备:顶柱。
