通信原理总结报告
《通信原理》课程项目
总结报告
题目：软件无线电的载波同步设计与实现组号：9
组长：
成员：
成员：
成员：
成员：
联系方式：
2018 年3月2日
一、设计要求
1）输入：数字基带信号的码元速率为200KB，载波频率为1MHz﹣2MHz 可变，调制方式为2ASK、2FSK、2PSK（2DPSK）的数字已调信号；2）基于FPGA实现直接法Costas环载波同步；数字显示载波频率；3）载波同步的NCO、相差计算、滤波器等的工作状态具有软件可调，通过控制器输入相关的命令和参数，实现不同频率、不同调制方式的载波同步；
4）在实现上述功能的基础，以载波同步时间、载波同步保持时间、载波同步频率准确度为性能指标。
编译开发环境：Quartus13.0及Quartus17.0、与Quartus配套的Modelsim仿真软件
二、输入部分
由于能力有限，我们组的所做的输入部分只完成了基本要求的实现。
数字基带信号的码元速率实现为200KB，载波频率为2MHz，调整代码可变，调制方式分别实现为2ASK、2FSK、2PSK（2DPSK）的数字已调信号。
是一个工程实现一个调制方式的输入，以及costas环载波同步。
1.2ASK
调制原理：2ASK信号的产生有两种方法:一种是通过调制信号与载波相乘来实现——相乘电路法；另外一种是通过用调制信号控制开关电路的痛断来选择载波的有无实现的——通-断键控法。
我们使用了通断键控法实现2ASK调制。
当基带信号为高电平时，开关电路如图所示，当基带信号为低电平时，开关处于断开状态，二进制振幅键控信号状态为零，此时二进制振幅键控信号又常称为通-断键控信号(OOK信号)。
部分代码：
always @(posedge clk)
begin
address[31:0] <= address[31:0] + m[31:0];//相位累加
if(pn)
address_psk[31:0] <= 32'h3fffffff;
address_psk[31:0] <= address_1[31:0];
else//如果数字基带信号为0，则相位不变
address_psk[31:0] <= address[31:0];
address_cosrom[9:0] <= address_psk[31:22];
2.2FSK
调制原理：2FSK信号是用载波频率的变化来表征被传信息的状态的，被调载波的频率随二进制序列0、1状态而变化，即载频为f0时代表传0，载频为f1时代表传1。
显然，2FSK信号完全可以看成两个分别以f0和f1为载频、以an为被传二进制序列的两种2ASK信号的合成。
部分代码：
begin
address[31:0] <= address[31:0] + m[31:0];//相位累加
address_1[31:0] <= address_1[31:0] + {1'b0,m[31:1]};//相位累加
if(pn)
address_psk[31:0] <= address_1[31:0];
else
address_psk[31:0] <= address[31:0];
address_cosrom[9:0] <= address_psk[31:22];
end
3．2PSK（2DPSK）
调制原理：2DPSK方式即是利用前后相邻码元的相对相位值表示数字信息的一种方式。
当数字信号b(t)为“1”时，码元中载波的相位相对于前一个码元的载波相位变化π；当数字信号b(t)为“0”时，码元中载波的相位相对于前一码元的载波相位不变化，反之亦然。
这种调相方式称为二相相对调相。
实现相对调相的最常用方法，是对数字信号进行差分编码，即由绝对码表示变为相对码表示，然后再进行绝对调相。
部分代码：
always @(posedge clk)
begin
address[31:0] <= address[31:0] + m[31:0] ;//相位累加
//psk调制
if(pn)
address_psk[31:0] <= address[31:0] + 32'd2147483648 ;//如果数字基带信号为1，则相位加180
else//如果数字基带信号为0，则相位不变
address_psk[31:0] <= address[31:0];
//address_psk <= 32'd1073741824;//2ask调制
address_cosrom[9:0] <= address_psk[31:22];//取相位累加器的高10位赋给余弦查询表的地址总线
end
三、Costas环载波同步
1.数字鉴相器
数字鉴相器也称采样鉴相器，依其形式可以分为四大类：过零采样鉴相器、触发器型数字鉴相器、超前—滞后型数字鉴相器、奈奎斯特(Nyquist)速率采样鉴相器。
其中奈奎斯特鉴相器是普遍用于载波恢复的一种数字鉴相器。
2.数字环路滤波器
数字环路滤波器在锁相环路中对输入信号中的噪声起抑制作用，并且可以调节环路的矫正速度。
数字滤波器的形式多种多样，最常见的一种数字滤波器如图。
3.数字控制振荡器(NCO)
数字控制振荡器的结构如图
如果正弦波的幅度和初相位确定以后，那么它的频率可以通过相位函数（相位随着时间而改变）来确定。
NCO 就是利用了θ(t)与时间t的线性关系来进行频率合成的。
即在一个采样间隔内，正弦信号的相位增量Δφ的大小与输出信号的频率是一一对应的。
编写效果：
4.数字化科斯塔斯环
科斯塔斯环(Costas PLL)是在工程实践上应用很广泛的一种锁相环路Riter已经证明，跟踪低信噪比的抑制载波信号的最佳装置是Costas环及平方环。
Holmes J. K已经证明这两种环路是等效的，即它们有相同的随机微分方程。
而根据卫星导航信号的调制形式来看，更适合使用Costas环进行卫星导航信号的载波同步。
编写效果如下：
输入的模拟中频信号经过A/D 采样后送入数字科斯塔斯环，首先用NCO输出的本地载波与信号相乘完成下变频，然后对乘法器的输出信号做第一级积分清洗，积分清洗相当于低通滤波器，并且消除了采样的影响，得到了码元序列，积分清洗后的数据与本地伪码相乘后再进行第二次积分清洗就完成了解调过程，得到基带信息。
通过得
到的两路数据D(n) cosθ和D(n)sinθ可以计算出相位差值，将相差经过滤波器过滤后转化成NCO 的频率控制字，使NCO 输出的本地载波实时跟踪输入的中频信号。
四、软件仿真与实现
1.总体模块电路
2.仿真结果
此时开始同步。
五、心得感悟
这次项目，由于能力有限没有完整的实现整个项目要求实现的功能，我们组中没有一个接触过FPGA的同学。
但整个过程中，我们组努力克服困难，以及知识水平的限制，花了较大时间精力去了解掌握相关的知识。
在这个过程中，锻炼了自己的毅力对FPGA以及载波同步的知识有了初步较为深入的了解。
收获颇大。
通信原理 知识点总结
通信原理知识点总结一、信号的基本概念1. 信号的定义和分类信号是携带信息的载体，可以分为连续信号和离散信号、模拟信号和数字信号、周期信号和非周期信号等多种类型。
2. 信号的时域和频域表示信号可以在时域和频域上进行分析和表示，时域表示信号的波形随时间的变化，频域表示信号的频谱分布和频率成分。
二、调制和解调1. 调制的概念和分类调制是指将基带信号转换成载波信号的过程，可以分为模拟调制和数字调制两大类。
2. 调制的方式和特点调制方式包括幅度调制、频率调制和相位调制等，不同调制方式有不同的特点和适用范围。
3. 解调的原理和方法解调是指将调制后的信号还原成原始信号的过程，可以通过同步解调、非同步解调和数字信号处理等方法实现。
三、信道传输1. 信道的基本特性信道是信号传输的通道，包括有线信道和无线信道两种，具有传输损耗、噪声干扰、多径效应等特点。
2. 信道的调制和编解码为了提高信道传输的可靠性和效率，需要对信道进行调制和编解码处理，包括信道编码、信道调制和信道估计等技术。
3. 信道的误码性能和改进方法信道传输存在误差和丢失，需要通过纠错编码、自适应调制和多路径衰减补偿等技术来改进信道的误码性能。
四、多址接入技术1. 多址接入的原理和分类多址接入技术是指多个用户共享同一信道进行通信的技术，包括频分多址、时分多址、码分多址和空分多址等多种方式。
2. 多址接入的调度和管理多址接入需要进行合理的调度和管理，包括动态分配资源、碰撞检测和退避算法等技术。
3. 多址接入的性能和优化方法多址接入技术对系统性能有较大影响，需要通过功率控制、干扰对抗和协议优化等方式来改进系统的多址接入性能。
五、调制解调器和调制解调器的应用1. 调制解调器的功能和结构调制解调器是进行调制和解调的设备，主要由调制器和解调器两部分组成，具有信号处理和传输功能。
2. 调制解调器的性能和参数调制解调器的性能参数包括端到端时延、误码率、传输速率等，对通信系统的性能有重要影响。
通信原理学习总结
通信原理学习总结通信原理是现代信息通信领域的基础课程，它涉及到了关键的概念、原理和技术，对于我们深入了解通信系统的工作方式和设计方法至关重要。
通过学习通信原理，我对通信系统的工作原理有了更深刻的理解，并且在实践中能够应用所学的知识。
在这篇文章中，我将总结我在通信原理课程中学到的重要内容，并分享一些我个人的学习心得。
首先，在通信原理中我学到了数字信号的基本概念和表示方法。
数字信号是通过对连续时间信号进行采样和量化而得到的离散数值序列。
学习中，我了解了数字信号的采样率、量化精度和编码方式对信号质量的重要影响。
合理选择采样率和量化精度可以平衡信号质量和系统资源的消耗。
此外，我还学习了常见的数字信号编码方式，如脉冲编码调制（PCM）和差分脉冲编码调制（DPCM），它们被广泛应用于数字通信系统中。
其次，我学习了模拟调制技术。
模拟调制是将要传输的信息信号转换成适合在信道中传输的模拟信号的过程。
学习中，我了解了常见的模拟调制方法，如调幅（AM）、调频（FM）和调相（PM）。
每种调制方法都有其特定的优势和适用场景，在学习中我通过数学推导和实际仿真分析了这些调制方法的原理和性能。
另外，我还学习了数字调制技术。
数字调制是将数字数据转换为模拟信号的一种方式，它实现了数字通信的基础。
学习中，我了解了常用的数字调制方法，如脉冲幅度调制（PAM）、脉冲位置调制（PPM）和脉冲编码调制（PCM）。
数字调制可以通过灵活选择参数来实现多样化的传输需求，并且具有抗干扰能力强、传输效率高等优点。
此外，我还学习了调制解调器的原理和设计方法。
调制解调器是数字通信系统的重要组成部分，其主要功能是将调制后的信号解调还原为原始数据。
在学习中，我了解了调制解调器的结构、工作原理和常见的解调方法。
通过合理设计调制解调器，可以实现高速、可靠的数据传输，满足不同应用场景的需求。
对于通信系统的性能评估和参数分析，我也学到了一些重要的知识。
学习中，我了解了误码率、信噪比、带宽利用率等重要指标，以及它们与通信系统性能之间的关系。
通信原理 知识点 总结
通信原理知识点总结一、信号传输信号传输是指将信息从一个地方传输到另一个地方的过程。
信号传输可以通过导线、光纤、无线电波等介质进行。
在信号传输中，需要考虑信道的带宽、信号的功率与频率等因素，以确保信息的传输质量。
1.1 信道带宽信道带宽是指信道所能通过的频率范围。
对于有限带宽的信道，信号的频率必须控制在信道可通过的频率范围内，以避免频率分量丢失。
通常情况下，信道带宽越宽，传输的信息量就越大。
1.2 信号功率信号功率是指信号的能量大小。
在传输过程中，信号的功率要足够大才能克服传输介质的阻力，保证信息传输的可靠性。
而过大的功率会引起干扰，影响其他信道的正常传输。
1.3 信号频率信号频率是指信号的周期性变化，它是信号传输中非常重要的一个参数。
信号的频率决定了信号的波形和频谱特性，对信号的编码、调制和解调等过程都有影响。
二、编码调制编码调制是指将数字信号或模拟信号转换成适合传输的信号的过程。
在通信中，对于数字信号，需要通过编码将其转换成模拟信号，再通过调制的方式转换成适合传输的信号；而对于模拟信号，则可以直接进行调制。
编码调制的过程主要包括数字信号的编码、调制器的调制和解调器的解调等步骤。
2.1 数字信号的编码数字信号的编码是将数字信号转换成模拟信号的过程。
在编码过程中，需要考虑信号的时域特性、频域特性和效率等因素，以确保信号在编码后能够准确地表示原始信息。
2.2 调制器的调制调制器是将编码后的信号，通过改变其幅度、频率或相位等特性，转换成适合传输的信号的装置。
调制的方式有很多种，如调幅调制、调频调制和调相调制等，不同的调制方式适用于不同的传输介质和传输要求。
2.3 解调器的解调解调器是接收端用来将调制信号还原成原始信号的装置。
解调器必须能够准确地将信号的幅度、频率或相位等特性恢复，以保证信息的传输质量。
三、传输介质传输介质是指信息在传输过程中所经过的物理媒介，包括导线、光纤和空气等。
不同的传输介质有着不同的特性，对信号的传输速率、传输距离和传输质量都有影响。
通信原理基本概念总结
通信原理基本概念总结1. 通信原理：通信原理是指在信息传输过程中，通过发射、传输和接收的方式实现信息的有效传递和交流的一种基本规律。
2. 信号：信号是指携带信息的电、声、光、磁等形式的波动或变化。
信号可以分为模拟信号和数字信号两种形式。
3. 传输媒介：传输媒介是指信息信号在传输过程中所需要经过的媒介，包括导线、电缆、光纤等。
传输媒介的选择与传输距离、传输速率和传输质量有关。
4. 调制与解调：调制是指将原始信号转换为适合传输的信号形式，解调则是将传输过程中获得的信号还原成原始信号。
调制解调主要有模拟调制解调和数字调制解调两种方式。
5. 信道：信道是指信号在传输媒介中的传播路径。
信道可以是有线或无线的。
有线信道包括电缆、光纤等，无线信道包括无线电波、微波等。
6. 编码与解码：编码是将信息转换成适合信道传输的信号形式，解码则是将接收到的信号转换成原始信息。
编码和解码是通信系统中的关键技术。
7. 噪声：噪声是指干扰信号的非期望的信号。
噪声来源包括天线、电路、器件等。
在通信中，需要通过一系列的技术手段对噪声进行抑制和消除。
8. 带宽与频谱：带宽是指信号在频率上所占据的范围，是衡量信号频率特性的一个重要参数。
频谱则是将信号的频率特性图形化显示。
9. 多路复用：多路复用是指将多个信号通过同一信道传输的技术，从而提高信道的利用率。
常见的多路复用技术有频分复用、时分复用和码分复用等。
10. 错误检测与纠正：错误检测与纠正是在通信过程中对传输过程中产生的错误进行检测和纠正的技术。
常用的错误检测与纠正方法有奇偶校验、循环冗余校验等。
以上是通信原理的基本概念总结，了解这些概念可以帮助我们更好地理解通信技术的工作原理和应用。
2024年通信原理学习总结（三篇）
2024年通信原理学习总结____年是我在大学学习通信原理的一年，通过这一年的学习，我对通信原理的理解和掌握又有了新的提高。
在这里，我将就我在学习通信原理中所取得的收获、困惑以及未来的学习计划进行总结和展望。
首先，在____年的通信原理学习中，我加深了对通信原理基本概念和基本原理的理解。
通信原理是一门关于通信系统的基础课程，它包括了信号分析、模拟调制与解调、数字调制与解调、信道编码与解码以及通信系统的性能分析等内容。
通过上课、课后阅读相关教材和做习题，我对这些基本概念和基本原理有了更深入的理解。
其次，在实践中我学到了很多未在教材中展示的东西。
我们利用软件仿真工具进行通信系统的建模与仿真，可以观察到信号的特性，以及各个环节的影响。
例如，在模拟调制与解调的实验中，我通过仿真实验观察到了调制信号的频谱特性以及噪声的影响，这对我深入理解模拟调制与解调的原理起到了很大的帮助。
此外，____年还让我了解到通信技术的最新进展和应用。
随着信息技术的快速发展，物联网、5G等新兴技术成为了热门话题。
我了解到了5G通信的基本原理以及其在物联网、无人驾驶等领域的应用前景。
对于这些最新进展，我深感兴趣，并希望能够在未来的学习中深入研究。
在学习通信原理的过程中，也面临了一些困惑和挑战。
首先，随着课程的深入，一些概念和数学推导变得更为抽象和复杂，需要我花费更多的时间和精力来理解。
当遇到困难时，我会主动寻求帮助，与同学和老师进行交流讨论，互相促进学习。
此外，实践中的一些问题也让我感到困惑。
在仿真实验中，我发现设置参数时会对结果产生较大影响，而如何选择合适的参数成为了一项挑战。
针对这些问题，我会积极请教老师和同学，并且在实践中多次尝试，不断调整参数来寻找最优解。
对未来的学习，我有一些计划和展望。
首先，我希望能够深入研究通信原理的相关领域，例如无线通信、光纤通信等。
在校外课余时间，我会阅读更多相关的专业书籍和期刊，提升自己在通信领域的知识储备。

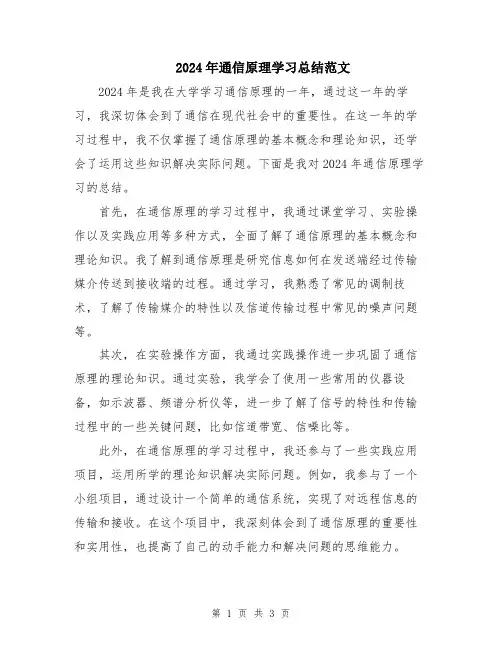

2024年通信原理学习总结范文
