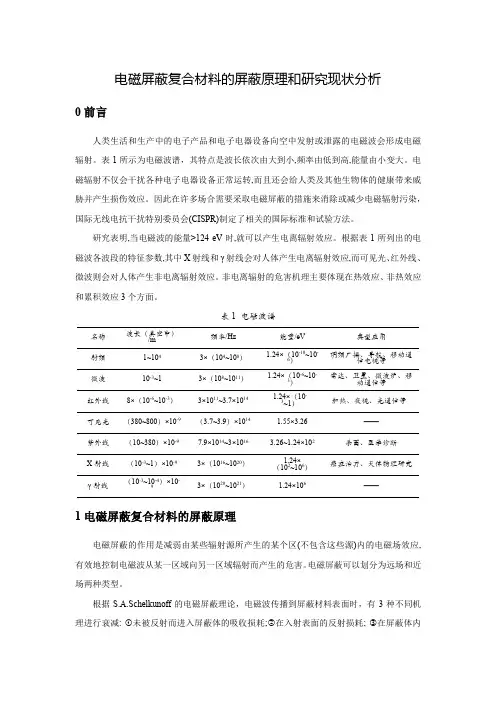

电磁屏蔽复合材料的屏蔽原理和研究现状分析0前言人类生活和生产中的电子产品和电子电器设备向空中发射或泄露的电磁波会形成电磁辐射。

表1所示为电磁波谱,其特点是波长依次由大到小,频率由低到高,能量由小变大。

电磁辐射不仅会干扰各种电子电器设备正常运转,而且还会给人类及其他生物体的健康带来威胁并产生损伤效应。

因此在许多场合需要采取电磁屏蔽的措施来消除或减少电磁辐射污染,国际无线电抗干扰特别委员会(CISPR)制定了相关的国际标准和试验方法。

研究表明,当电磁波的能量>124 eV时,就可以产生电离辐射效应。

根据表1所列出的电磁波各波段的特征参数,其中X射线和γ射线会对人体产生电离辐射效应,而可见光、红外线、微波则会对人体产生非电离辐射效应。

非电离辐射的危害机理主要体现在热效应、非热效应和累积效应3个方面。

表1 电磁波谱名称波长(真空中)/m频率/Hz能量/eV典型应用射频1~1043×(104~108) 1.24×(10-10~10-6)调频广播、导航、移动通信电视等微波10-3~13×(108~1011) 1.24×(10-6~10-3)雷达、卫星、微波炉、移动通信等红外线8×(10-6~10-3)3×1011~3.7×1014 1.24×(10-3~1)加热、夜视、光通信等可见光(380~800)×10-9(3.7~3.9)×1014 1.55×3.26——紫外线(10~380)×10-97.9×1014~3×1016 3.26~1.24×102杀菌、医学诊断X射线(10-3~1)×10-93×(1016~1020) 1.24×(102~106)癌症治疗、天体物理研究γ射线(10-3~10-4)×10-93×(1020~1021) 1.24×106——1电磁屏蔽复合材料的屏蔽原理电磁屏蔽的作用是减弱由某些辐射源所产生的某个区(不包含这些源)内的电磁场效应,有效地控制电磁波从某一区域向另一区域辐射而产生的危害。

电磁屏蔽复合材料的屏蔽原理和研究现状分析

电磁屏蔽复合材料的屏蔽原理和研究现状分析

电磁屏蔽复合材料的屏蔽原理和研究现状分析吸收型电磁屏蔽复合材料的主要原理是通过材料中的导电性来吸收电磁波的能量。

当电磁波传播到材料表面时,材料中的导电粒子(如碳纳米管、金属纳米粒子等)可以与电磁波相互作用,并将其能量转化为热能。

这种转化过程会导致电磁波能量的衰减,从而实现电磁屏蔽的目的。

反射型电磁屏蔽复合材料的主要原理是通过材料中的磁导率来反射电磁波。

当电磁波传播到材料表面时,材料中的磁性物质(如铁氧体、铁磁金属等)会改变电磁波的传播特性,从而使其反射回去。

这种反射过程能够减少电磁波的穿透能力,从而达到屏蔽电磁波的目的。

目前,电磁屏蔽复合材料的研究现状如下:1.材料选择:研究者们在研究电磁屏蔽复合材料时,通常会选择导电性好、磁导率高的材料作为基质,并添加一定量的导电或磁性材料来增加导电性或磁导率。

常用的基质材料包括聚合物、陶瓷、纤维等,导电或磁性材料可以是金属粉末、纳米材料等。

2.复合材料制备:电磁屏蔽复合材料的制备通常有两种方法,一种是混合法,即将基质材料和导电或磁性材料混合均匀后烧结或注塑成型;另一种是包覆法,即将导电或磁性材料包覆在基质材料表面。

这两种方法都可以在一定程度上提高复合材料的屏蔽性能。

3.性能表征:研究者们通常通过测量复合材料的电导率、磁导率和屏蔽效果等指标来评估其性能。

电导率和磁导率可以通过四探针法和磁性测试仪等设备进行测量,而屏蔽效果则可以通过电磁波屏蔽实验来评估。

4.优化设计:为了提高电磁屏蔽复合材料的性能,研究者们通常会进行优化设计。

一方面,他们可以调整导电或磁性材料的含量和分布来控制复合材料的导电性或磁导率;另一方面,他们还可以选择合适的基质材料、调整复合材料的结构和形态等来改善其屏蔽性能。

综上所述,电磁屏蔽复合材料是一种具有很大应用潜力的材料,其屏蔽原理是通过导电性或磁导率来吸收或反射电磁波。

目前,研究者们正在通过选择合适的材料、进行制备和性能表征等方面的工作来提高电磁屏蔽复合材料的性能。

毕业设计 电磁屏蔽及应用

毕业设计 电磁屏蔽及应用

江苏信息职业技术学院毕业设计毕业设计(论文)题目:电磁屏蔽技术及运用学院:机电工程学院专业:机电设备维修与管理班级:机电设备 141 姓名:胡强学号: 1402373144 指导老师:邓超摘要跟着发展的步伐,人类已经逐渐进入了信息时代,紧跟当代电子工业飞速发展,随着技术的成长和需求的增添,电子传感器的数量也在迅速增加,但随之面临的电磁干扰现象也日渐突出,电磁波辐射产生的电磁干扰(EMI)影响传感器的信号正常运行,造成信号紊乱传感器失灵。

对于电磁的滋扰当前有三种常用的抗干扰技巧,划分为:屏蔽技巧、接地技巧和滤波技巧。

此中,屏蔽技巧大体是选用了各类屏蔽材料对电磁辐射的产生造成有用阻隔和消耗,单一的说法来讲即是给其做一个“包间”。

在电子传感器及电子产物里,其中一些电磁滋扰(Electromagnetic Interference)的能量是经过辐射性耦合来执行干预的,而为了达到电磁兼容性要求,出于这个原因,我们需要使用屏蔽技巧来抑制的辐射性耦合。

在当下完善电磁兼容难题的重要措施是电磁的屏蔽,大都是关于电磁的兼容性问题,它们都可以经过电磁屏蔽来处理。

因此电磁屏蔽技巧在生活中有很大的重要性,是以大家更应该在全面了解电磁屏蔽技巧的同时使用其效用来开展电磁屏蔽计划,本文将从电磁的基础理论入手,分别介绍电,磁场,电磁波等电磁屏蔽相关知识,从基础出发,初步了解,然后再介绍电磁屏蔽的相关原理以及基理,深入研究,紧接着通过电子设备的电磁屏蔽设计,一步步地深入了解电磁屏蔽技术。

最后举出实例,表明电子屏蔽技术的应用广泛。

关键词:电磁的原理;电磁的屏蔽;电磁屏蔽的应用目录第一章绪论 (1)1.1 设计背景 (1)1.2 设计意义 (1)1.3 设计思路 (1)第二章电磁波 (2)2.2 基本概念 (2)3.2 电磁波的认识 (3)第三章电磁屏蔽 (7)3..1 电磁屏蔽的基本原理 (8)3.2 电磁屏蔽的作用机理 (8)3.3 电磁屏蔽的种类 (10)第四章电磁屏蔽材料的分类 (13)4.1 表面导电型电磁屏蔽材料 (13)4.2 粉末填充型复合材料 (13)4.3 导电织物 (13)4.4 其他 (14)4.5 总结 (14)第五章生活中电子设备的电磁屏蔽 (15)5.1电子设备电磁屏蔽的设计要求 (15)5.2 屏蔽效能的影响因素 (15)5.3 电子设备应采用的屏蔽措施 (16)5.4 电子设备电磁屏蔽设计实例 (16)5.5 结论 (18)5.6 生活中的电磁屏蔽实例 (18)结论 (20)参考文献 (21)致谢 (21)江苏信息职业技术学院毕业设计第一章绪论1.1 设计背景电磁屏蔽技术是电磁兼容技术中最重要的研究内容。

电子电路防护设计中的电磁屏蔽方法探讨

电子电路防护设计中的电磁屏蔽方法探讨

电子电路防护设计中的电磁屏蔽方法探讨电子电路是现代电子设备中至关重要的组成部分,然而在实际应用中,电子电路常常受到来自外部环境的电磁干扰。

因此,在电子电路的设计中,电磁屏蔽是一项必不可少的措施。

本文将探讨在电子电路防护设计中常用的电磁屏蔽方法,以帮助读者更好地了解如何保护电子设备免受外部电磁干扰的影响。

第一种电磁屏蔽方法是使用金属屏蔽罩。

金属屏蔽罩通常由铁、铝等导电材料制成,可以有效地吸收外部电磁辐射,阻止其对电子电路的干扰。

金属屏蔽罩可以覆盖在整个电子电路板上,也可以设计成局部覆盖的形式,根据具体情况选择合适的覆盖范围。

此外,金属屏蔽罩还可以用作接地,进一步提高电磁屏蔽效果。

第二种电磁屏蔽方法是使用电磁屏蔽材料。

电磁屏蔽材料通常是一种特殊的复合材料,具有良好的电磁屏蔽性能。

这些材料可以在电路板上覆盖一层薄膜,或设计成具有特定形状的屏蔽器件,有效地阻止外部电磁辐射对电子电路的影响。

电磁屏蔽材料通常具有良好的导电性能和柔韧性,便于在电路设计中灵活应用。

第三种电磁屏蔽方法是使用电磁屏蔽结构。

电磁屏蔽结构是指在电路设计中采用一些特殊的结构设计,来减少电磁干扰的影响。

例如,通过合理设计电子电路的布局,减少信号线路的长度和交叉,可以有效地减少电磁辐射和接收外部干扰的可能性。

此外,还可以采用差分信号传输、串扰抑制技术等方法,提高电路的抗干扰能力。

综上所述,电磁屏蔽在电子电路防护设计中扮演着重要的角色。

通过合理选择金属屏蔽罩、电磁屏蔽材料和电磁屏蔽结构,可以有效地保护电子设备免受外部电磁干扰的影响,提高电路的可靠性和稳定性。

希望本文所述的电磁屏蔽方法能为读者在实际电路设计中提供一定的参考和帮助。

电子设备电磁屏蔽的结构设计

电子设备电磁屏蔽的结构设计

电子设备电磁屏蔽的结构设计电子设备在正常工作的过程中,会产生一定的电磁辐射,这些辐射对周围的电子设备甚至人体健康都会造成威胁。

因此,在电子设备的设计中,要加入电磁屏蔽的结构,以减小电磁辐射对周围的影响。

本文将介绍电子设备电磁屏蔽的结构设计。

1. 外壳材料的选择电磁屏蔽的第一步是选择合适的外壳材料。

具有较好电磁屏蔽效果的材料包括金属材料和复合材料。

金属材料中,常用的有铝、铜、铁、钢等,这些金属具有较好的导电性和屏蔽性能。

复合材料中,常用的有金属纤维增强材料、导电聚合物等,它们的屏蔽性能是金属材料的两到三倍。

通过选择合适的外壳材料,可以达到较好的屏蔽效果。

2. 设计合理的接缝和接口电子设备中存在各种大小不一的接口和接缝,例如开关、屏幕边框等,这些都是电磁波容易泄漏的地方。

设计合理的接缝和接口可以减小电磁波泄漏。

设计时应尽量减少外界的介入,保证整个设备的密封性,减小漏磁,从而达到更好的屏蔽效果。

3. 导电性涂料的选择导电性涂料可以用于提高屏蔽效果,涂料通常包括金属涂料和导电聚合物涂料。

金属涂料可以提供更好的电磁屏蔽效果,但其生产成本较高,且其重量大,容易造成一个较为笨重的设备。

而导电聚合物涂料,则不仅便于施工,且与金属涂料相比能够提供更好的屏蔽效果,通常选用导电聚合物涂料进行设计。

4. 结构设计在电子设备的结构设计中,应考虑电磁屏蔽的需求。

在设计时,应尽量减少电磁辐射源的数量,降低电磁辐射强度。

在布局设计中,电源、开关和电缆等电子元件应布置在靠近设备中心的位置。

为减小电磁辐射,应对距离较远的元件进行合理的屏蔽包围。

此外,针对某些特殊设备(如超声波设备、X光机等),也要进行特殊设计。

5. 环境因素考虑电磁屏蔽效果不仅和电子设备本身的设计有关,还受到地质环境和建筑、机械设备等周边设备的影响。

在设备的实际应用环境下,应充分考虑周边环境因素,通过合理的设计,提高电子设备的电磁屏蔽效果。

总之,电子设备电磁屏蔽的结构设计是设计师在电子设备设计过程中必不可少的一环。

电磁屏蔽原理的应用

电磁屏蔽原理的应用

电磁屏蔽原理的应用1. 什么是电磁屏蔽原理电磁屏蔽原理是指通过特定的材料或设计来阻挡或降低电磁波的传播或干扰效应。

在现代社会中,电磁波的辐射和干扰已经成为一个普遍存在的问题,因此电磁屏蔽技术的应用显得尤为重要。

2. 电磁屏蔽的应用领域•无线通讯领域:在无线通讯中,信号的传输容易受到周围电磁干扰的影响,因此需要使用电磁屏蔽材料来减少干扰。

•军事应用领域:军事设备需要在复杂的电磁环境下工作,因此电磁屏蔽技术对保障军事通讯和保密任务具有重要意义。

•医疗设备领域:医疗设备需要在电磁环境辐射下正常工作,因此需要使用电磁屏蔽技术来减少对设备的干扰。

•汽车行业:现代汽车中的电子设备越来越多,而汽车又常常处于复杂的电磁环境中,因此使用电磁屏蔽技术来保护这些电子设备非常必要。

3. 电磁屏蔽材料的种类常见的电磁屏蔽材料主要分为以下几类:1.金属材料:金属材料具有良好的导电性能,能够有效屏蔽电磁波。

常用的金属材料有铜、铝、钢等。

2.合金材料:合金材料具有优异的机械性能和导电性能,常用的合金材料有钕铁硼磁体、钽合金、不锈钢等。

3.炭黑材料:炭黑材料具有非常好的导电性能和吸波性能,适用于高频电磁屏蔽材料。

4.导电聚合物材料:导电聚合物材料具有优异的柔性、可塑性和导电性能,可用于制备电磁屏蔽材料和电磁屏蔽膜。

5.复合材料:复合材料是由两种或两种以上不同性质的材料组合而成,可以综合利用各种材料的优点,获得卓越的电磁屏蔽性能。

4. 电磁屏蔽的设计原则在进行电磁屏蔽设计时,需要遵循以下几个原则:•选用合适的电磁屏蔽材料:根据具体的应用场景和要求选用合适的电磁屏蔽材料,通过材料的导电性、导磁性、吸波性能等参数来进行选择。

•设计合理的屏蔽结构:屏蔽结构的设计应考虑电磁波的传播和衰减规律,选择合适的结构形式和尺寸。

•考虑接地和电磁泄漏:在电磁屏蔽设计中,需要合理设置接地点,以提高屏蔽效果。

同时要避免电磁泄漏现象的发生,确保屏蔽的可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第33卷 第3期 2011-3(上)【215】0 引言随着电子设备功能的增加,我国电子行业电子设备结构设计的重心页转到抗电磁干扰技术研究。

屏蔽技术是针对电子机箱信息辐射外泄或外部辐射的电磁扰乱的最好办法。

使用屏蔽体阻碍或降低电磁能量传送的方法是电磁屏蔽,是遏制辐射扰乱的好办法,并且是电子设备结构设计的主要构成部分。

屏蔽材料方面,本文选用实验室制备的碳纤维木质复合材料作为检测样本,该材料具有力学性能好,系能减震,自然环保等优点,是屏蔽材料的一个重要发展方向[1]。

1 电磁屏蔽技术的主要措施1)缝隙电磁屏蔽,装入屏蔽材料于缝隙中完成电连接。

2)紧固点接入设计方式:降低缝隙的最大尺寸加大缝隙深度。

提升零件韧性。

3)装入屏蔽材料:在缝隙的构成方式为活动缝隙或不可以用很多紧固点时,能于缝隙中装入屏蔽材料。

在两个金属体中树立一条低阻抗连接通路的工艺措施是搭接。

确保电子设备结构件本身和电子设备与地系统中优良的电连续性是其设计基本原理,并供应足够低的阻抗(从直流电阻到高频阻抗),完成电阻设备结构件的等电位连接。

其等电位接入对系统的安全性和电磁兼容性,或是产品普通工作都有很重的影响。

要求:需确保搭接面有优良的导电性,清洗干净,可靠接触,足够的紧固力和接触范围。

2 电磁设备结构设计中的电磁屏蔽方 案的类别与选择2.1 电磁屏蔽方案的类别为使产品完成电磁兼容,取自屏蔽措施的方式依照屏蔽级别的不同能分为:PCB板、元器件、模块、插箱/子架、机柜等屏蔽。

2.2 选择屏蔽方案挑选屏蔽方案应注意成本、技术难度和控制性等各部分的综合要素,普遍参考如下原则:1)依据据事实状况,采用综合方式, 完成综合性能最优的目标在综合选用不同级别的屏蔽方案中。

2)采取模块屏蔽或插箱/子架屏蔽,谨慎使用机柜级屏蔽方案;针对进出线缆很多的系统。

3)针对需求高的产品,可采取多级屏蔽方案,即模块屏蔽加插箱/子架屏蔽,并可加机柜屏蔽。

3 电磁屏蔽原理和测试原理3.1 电磁波的基本原理电磁波的基本原理可以使用Schelunoff电磁波屏蔽理论表示成:S E =R +A +B (1)式中:材料总屏蔽效能是SE,dB;材料表面单次反射衰减是R;材料吸收降低至A;材料内部多次反射衰减为B (当A>15 dB时,可以忽略)[1,2]。

因屏蔽效能定义,在相同激励电平下则是屏敝效能,有屏蔽材料与无屏蔽材料时所接入到的电压或功率之比,并且用对数表示,所以有:(2)收稿日期:2010-12-24作者简介:史广伟(1985 -),男,黑龙江绥化人,硕士,研究方向为智能检测与监控。

电子设备的电磁屏蔽设计及复合材料屏蔽检测的应用Electromagnetic shielding for electronic equipment design and application ofcomposite materials to shield the detection史广伟,孙丽萍SHI Guang-wei, SUN Li-ping(东北林业大学,哈尔滨 150040)摘 要:对于电子设备的特性,得出电子设备电磁屏蔽设计的基本原理,深刻讨论电磁屏蔽的种种措施自缝隙、孔洞、电缆和搭接几部分。

叙述了电子设备电磁屏蔽结构设计中电磁屏蔽方案的类型和其选取方法、屏蔽结构设计的重点,还提出屏蔽结构设计中的一些详细的问题初始处理方案。

电磁屏蔽涂料的普遍运用需求一种可快速高效确定屏蔽效能的度量方法。

提出一种根据远场同轴传输线度量平面材料的方式,度量屏蔽材料的屏蔽效能。

关键词:电磁兼容(EMC);电磁屏蔽(EMS);结构件设计;屏蔽效能;屏蔽材料;样本测试;动态范围中图分类号:TP277 文献标识码:A 文章编号:1009-0134(2011)3(上)-0215-03Doi: 10.3969/j.issn.1009-0134.2011.3(上).74【216】 第33卷 第3期2011-3(上) (3)式中:屏蔽效能为SE,dB;无屏蔽材料时的接收电压为V 0;有屏蔽材料时的接收电压为V1;无屏蔽材料时的接收功率为P 0;有屏蔽材料时的接收功率为P 1[3-5]。

有很多种方式来测量屏蔽效能(SE),而每一种方法都各有好处和坏处。

因其测试方式的选取需顾虑很多条件,比如:频率范围、测量误差、动态范围、样本制备、试验重复性、试验时长和试验成本等。

30MHz~1.5GHz是本文所提的测试方式的频率范畴。

所测得的结果使用远场同轴传输线测量平面材料的方式得出SE是材料总屏蔽效能。

3.2 测试系统测量屏蔽涂料的屏蔽效能能够用法兰同轴测试装置按照远场同轴传输线测量平面材料的方式来测出。

如图1所示则是其测试系统配置原理图。

图1 测试系统配置原理图测试系统主要由ESCS 30接收机(符合GB 6113.1标准的要求)、法兰同轴测试装置(按ASTM D 4935-99标准的附录A1制作)[6]、衰减器经过50Ω射频电缆连接,并经计算机操控然后针对测试数据实行处理。

ESCS 30接收机的核心技术参数涵括:频率范畴是9 kHz~2 750MHz、输入电平是-38~137 dB、带宽是200Hz/9 kHz/120 kHz/1MHz、检波方式是峰值/准峰值/平均值、跟踪输出电平是-130~13 dBm。

法兰同轴测试装置的核心技术参数涵括:频率范畴是5 kHz~1. 5 GHz、特性阻抗是50Ω、电压驻波比<1.2、传输损耗<1 dB、测量动态范围>100 dB、带N型连接器。

10 dB固定衰减器的主要技术参数包括频率范围为30MHz~1.5GHz、特性阻抗为50Ω、驻波比<1.2。

3.3 参考试样和负载试样的制备本测试过程的试样基板采用厚度为9mm的碳纤维木质复合板。

参考试样和负载试样如图2所示,试样的尺寸是配法兰同轴测试装置的。

参考试样和负载试样是通过碳纤维与木纤维混合施加脲醛胶与异氰酸酯胶热压复合而成的,具有一定的屏蔽效能。

3.4 测试程序3.4.1 试验设备的准备完成法兰同轴测试装置制造后,为了保证50Ω特性阻抗,需要通过有资质的计量检测机构校准。

在正式的实验之前,需按照图1的配置把测量系统连接好。

由2个圆锥形法兰构成的法兰同轴测试装置。

使试样(涵括参考、负载试样)放置两圆锥形法兰中间,这2个圆锥形法兰必需用绝缘螺钉(尼龙螺钉)衔接。

3.4.2 试样的预处理在测试前置于(23±2)℃,(50±5)%环境中维持48h后,拿出试样并且马上实行测试[3,6]。

并且需注意参考试样和负载试样都要实行预处理。

3.4.3 安装使导电面面朝信号源端当夹入试样于法兰同轴测试装置中央的时候,并且紧夹试样,使试样与法兰同轴测试装置的法兰紧密衔接,从而防止因为接触不良而引发测量误差。

试样的装入对与错联系到测量结果的准确度。

安装试样时应当先拧对角线的2个螺钉;然后再拧另外2个螺钉,最后拧紧4个尼龙螺钉。

系统应当于优质射频屏蔽电缆衔接,比如双屏蔽电缆等,以至于背景噪声能够减少。

3.4.4 系统的动态范围校验应当提前估算试样的屏蔽效能,在对试样进行测试之前。

能够经过对比测量参考试样得出系统的动态范围的最大信号电平,和对比测量金属负载试样得出的最小信号电平来检查。

因为端口的连接器或者线缆引起的泄漏,信号会不经过试样而经过一条并联的信号通路,由此能降低系统的动态范畴。

因为同轴连接器引起的泄漏不但取决于连接器的质量而且还与连接器运用中的紧固力矩相关,所以,要对连接器进行再一次检验。

3.4.5 测量可对试样实行测量在以上程序实现后。

图3列出了屏蔽材料的测量图像。

屏蔽涂料在某一频率对照的屏蔽效能的dB数从图3中能够看出。

表1是(a) 参考式样 (b) 负载试样图2 参考试样和负载试样图第33卷 第3期 2011-3(上)【217】屏蔽材料对采样频率的电磁波衰减测试值[4~6]。

图3 屏蔽效能曲线图4 结论工程实践中所遇的普遍问题也是电子设备的电磁屏蔽设计,必需仔细地解析种种干扰信号根源于设计过程之中,采用种种高效方式,提升系统抗干扰能力。

屏蔽则为减少设备电磁辐射干扰主要的方式,但也需要留意滤波和接地的等非结构方面的重要性在屏蔽时候。

依照远场同轴传输线测量平面材料的方式使用法兰同轴测试装置, 使屏蔽涂料的屏蔽效能能够简便地测量,因而可以正确评价屏蔽涂料的屏蔽效果。

并且此方式还有测试简便、试验重复性好、测试时间短、试验成本低的优点。

参考文献:[1] 孙丽萍,张澎涛.碳纤维复合材料的电磁屏蔽特性[J].林业机械与木工设备,2005(3):46-47.[2] 何益艳,杜仕国,施冬梅.铜系电磁屏蔽涂料的研究[J].现代涂料与涂装,2002(5):1-2.[3] 王庆,蒋全兴,张林昌,等.SJ 20524-1995材料屏蔽效能的测量方法[S].CSIC-SJ,1995.[4] 胡玉生.远场区同轴传输线测试法的原理与进展[J].安全与电磁兼容,2006(2):43-45.[5] 刘浩,朱跃生,钟小艳.金属丝网屏蔽效能测量方法[J].电子质量,2007(7):15-17.[6] ASTM.ASTM D 4935-99 standard testmethodformeasuring the electromagnetic shielding effectiveness of planar materials [S].1999.表1 电磁波衰减值测试结果!g0NI[! Ը !2!41!41/59!3!61!38/91!4!211!36/13!5!411!32/:7!6!611!33/93!7!2111!32/99!8!2611!32/84!虚线部分就表示被裁剪了;而绿色的线有两根,在两边,绿色的线没有虚线,只有实线,则表示没有被裁剪,保持原来的样子不变。
