检测变压器同名端的办法
变压器线圈同名端的鉴别方法
•变压器线圈同名端的鉴别方法如果需要知道一只变压器初级次级线圈的同名端，可使用可控硅等元件组成的鉴别器进行鉴别。
电路如上图，它是根据可控制硅的导通条件来设计的。
接通电源的瞬间，初级线圈L1上将产生左负右正的感应电势，若1、3为同名端，则3端同时也感应到一正向电势，这两个正电势分别加到可控制硅的阳极和控制级上，使可控硅导通，发光二极管发亮。
反之，若1、3为异名端，则可控硅的控制极得到的是负向电势，发光二极管不能发亮。
变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
注意断开S时，表针会摆向另一方向；S不可长时接通。
图1-3 干电池法测同名端三、测电笔法。
为了提高感应电势，使氖管发光，可将电池接在匝数较少的绕组上，测电笔接在匝数较多的绕组上，按下按钮突然松开，在匝数较多的绕组中会产生非常高的感应电势，使氖管发光。
注意观察那端发光，发光的那一端为感应电势的负极。
此时与电池正极相连的以及与氖管发光那端相连的为同名端。
图1-4测电笔法测变压器同名端简单的讲，绕制两个以上的线圈时，如果绕制第一个线圈开始，这个线头叫首端，绕好后剩的这个线头叫尾端，那么，绕第二个线圈时也按绕第一个线圈的方向绕，则第一个线圈的首端和第二个线圈的这个线头就头时同名端，和第二个线圈的尾就属异名端。
lcr表变压器同名端的判断方法
lcr表变压器同名端的判断方法同名端的判断方法
在进行LCR表（电感、电容和电阻测试仪）的测量过程中，有时需要判断变压器中同名端的连接情况。
同名端的连接方式会影响到变压器的工作性能和电路的稳定性。
下面将介绍一种常见的判断方法。
首先，确保变压器已经断开与电源的连接，确保安全。
然后，按照以下步骤进行同名端的判断：
步骤一：准备工作。
1. 将LCR表电池放入充电器进行充电，确保电表正常工作；
2. 将LCR表的测试线分别接到电表上的测试端子；
3. 打开LCR表，选择适合的测试模式和范围。
步骤二：测量电感。
1. 将左/右测试线分别接到变压器的两个端点；
2. 记录此时电表的读数；
3. 交换左/右测试线的连接位置；
4. 再次记录电表的读数。
步骤三：分析测量结果。
1. 如果两次读数相等，则说明变压器的同名端被正确连接；
2. 如果两次读数不相等，则说明变压器的同名端被错误连接。
注意事项：
1. 在测量电感时，应尽量避免与外界金属物体的接触，以免影响测量结果；
2. 在选择测试模式和范围时，应根据具体的变压器参数进行调整，以保证测量的准确性；
3. 在操作过程中，应注意安全，避免触摸电源和裸露电线；
4. 如果对测量结果不确定，建议咨询专业人士或更换测量设备进行验证。
通过以上步骤和注意事项，我们可以判断变压器中同名端的连接情况。
这将帮助我们确保变压器的工作性能和电路的稳定性。
分别简述交流法和直流法判断变压器同名端的方法
一、交流法判断变压器同名端的方法1. 交流法是通过测量绕组的电压、电流和相位关系来判断变压器同名端的方法。
通过连接供试验绕组的电源电压，测量电源电压和绕组接线后的电压和电流，分析二者的相位关系来判断绕组的极性和同名端。
2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的相位关系，根据变压器的等效电路模型来判断同名端3. 交流法的优点：a. 判断简单，无需拆卸变压器b. 可以在运行状态下进行测试二、直流法判断变压器同名端的方法1. 直流法是通过测量绕组的电压和电阻来判断变压器同名端的方法。
通过连接直流电源，测量绕组的电压和电流，分析电压和电阻的变化来判断绕组的极性和同名端。
2. 具体操作步骤：a. 测试绕组的开路电压b. 依次接通绕组A和绕组B直流电源，记录电源电压和绕组的电压和电流c. 分析两次测量得到的电压和电流的关系，根据变压器的等效电路模型来判断同名端3. 直流法的优点：a. 可以准确判断绕组的同名端b. 可以测量绕组的电阻，对绕组的健康状态有辅助作用三、总结与展望1. 交流法和直流法是判断变压器同名端的常用方法，各自有其适用的场合。
交流法适用于运行状态下的变压器，操作简单，但对绕组的电阻和健康状态无法准确判断；直流法适用于停机状态下的变压器，可以准确判断同名端，同时可以测量绕组的电阻和健康状态。
2. 在使用这两种方法时，需要注意操作的安全性和准确性。
个人观点：1. 对于变压器同名端的判断，我更倾向于直流法，因为它能够准确、全面地判断同名端，并且对于绕组健康状态的判断也有一定的作用。
在实际工程中，可以根据具体情况选用合适的方法来进行判断，以保证变压器的安全运行和维护。
交流法和直流法是常用的判断变压器同名端的方法，它们在实际运用中都有各自的优点和适用场合。
在使用这两种方法时，需要注意操作的安全性和准确性，以确保对变压器同名端的判断是准确可靠的。
变压器同名端判别六法
以上介绍了两类共六种判别同名端的方法，初学者可以根据自己 对基础知识掌握的程度和手头的器材，在。已知绕向’和。不知绕向’这 两类情况中任选其三种方法中的一种来判断同名揣，当然最好的方法 还是把以上介绍的六种方法及其各自的原理理解记熟，从而达到灵活 运用、经久不忘的目的。◆
注意：应用此法时，为了减少对电流表的冲击。应把电流表接到变 压器的低压侧。
３、电笔氖气管法（主要器材：电笔一只，千电池一节） 接线情况如图６所示（图中Ｒ是电笔中的限流电阻）。先用手按住 按钮Ｓ，然后突然将按钮打开，若： （１）氖气管上端发亮。则说明ｘ、Ｘ互为同名端。 （２）氖气管下端发亮，则说明ｘ、Ａ互 为同名筛。
２、电流表法（主要器材：直流电流表一只，千电池一节）
ａ端
时。原边回路会建立一个电流Ｉｌ，而根据楞次定律，原边绕组中会产生 一个与电流方向相反的感生电动势Ｅ１来阻止电流１１的建立，则从变压 器原边来看，感生电动势是从Ａ端子发出的；从变压器副边来看，若电 流表正偏则说明副边感生电流１２从电流表正接线柱流入．又因为副边 感生电流是在副边感生电动势的推动下流动的，二者方向一致，则可判 断副边电动势Ｅ２是从ａ端子发出，如图５中副边的实线箭头所示。由 此可知端子Ａ、ａ互为同名端。同理可知，当合上开关Ｓ时若指针反偏， 则说明副边电动势Ｅ２是从ｘ端子发出的（如图５中虚线箭头所示），Ａ、 ｘ互为同名湍。
８
如图４所示，图中Ｘ、ｘ端子用一根导
～Ｕｌ
～Ｕ２线相连，将变压器的一侧绕组加上适量交
流电压Ｕ１（注意不要超过变压器的额定电
Ｘ
。
压），则变压器另一侧绕组就会感应出电压

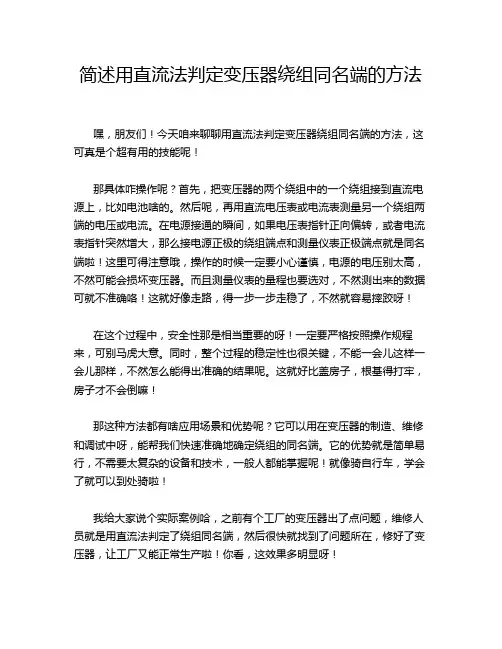

简述用直流法判定变压器绕组同名端的方法
简述用直流法判定变压器绕组同名端的方法
嘿，朋友们！今天咱来聊聊用直流法判定变压器绕组同名端的方法，这可真是个超有用的技能呢！
那具体咋操作呢？首先，把变压器的两个绕组中的一个绕组接到直流电源上，比如电池啥的。
然后呢，再用直流电压表或电流表测量另一个绕组两端的电压或电流。
在电源接通的瞬间，如果电压表指针正向偏转，或者电流表指针突然增大，那么接电源正极的绕组端点和测量仪表正极端点就是同名端啦！这里可得注意哦，操作的时候一定要小心谨慎，电源的电压别太高，不然可能会损坏变压器。
而且测量仪表的量程也要选对，不然测出来的数据可就不准确咯！这就好像走路，得一步一步走稳了，不然就容易摔跤呀！
在这个过程中，安全性那是相当重要的呀！一定要严格按照操作规程来，可别马虎大意。
同时，整个过程的稳定性也很关键，不能一会儿这样一会儿那样，不然怎么能得出准确的结果呢。
这就好比盖房子，根基得打牢，房子才不会倒嘛！
那这种方法都有啥应用场景和优势呢？它可以用在变压器的制造、维修和调试中呀，能帮我们快速准确地确定绕组的同名端。
它的优势就是简单易行，不需要太复杂的设备和技术，一般人都能掌握呢！就像骑自行车，学会了就可以到处骑啦！
我给大家说个实际案例哈，之前有个工厂的变压器出了点问题，维修人员就是用直流法判定了绕组同名端，然后很快就找到了问题所在，修好了变压器，让工厂又能正常生产啦！你看，这效果多明显呀！
所以呀，用直流法判定变压器绕组同名端真的是个超棒的方法，咱可得好好掌握它，让它为我们的工作和生活服务呀！。
变压器同名端的判断方法
变压器同名端的判断方法变压器中，有着三个端点，可以分为高压端、低压端以及中性点。
如果变压器的名称中有一个单词是用来表示相位的如A或B (在四线制变压器的封闭式结构中），则可以很容易地确定A1是高压端，A2是低压端，A3 或者A4是中性点，B1是高压端，B2是低压端，B3 或者B4是中性点，依此类推。
在四线制变压器中，如果无法从变压器的名称中确定电压相关信息的话，经常可以使用一些特定的规则来辅助识别变压器的同名端。
第一种方法是根据电缆的尺寸进行端点判断。
在考虑变压器的同名端点时，可以根据导线的尺寸来进行判断，当每节变压器的连接柱有不同的尺寸，其中最大尺寸的连接柱通常为高压端，最小尺寸的连接柱通常为低压端，中性点连接柱则比最小连接柱要大一点。
第二种方法是根据电压等级进行端点判断。
如果某个端口在某一特定电压等级下面的电压变化明显的话，则可以认为该变压器的该端口就是高压端。
有时，可以识别高压端，但是如何判断低压端呢？可以用一段时间来测量每一个端口电压暂时变化，从而判断哪个端口是高压端，哪个端口是低压端。
有时很费时间，但它也可以作为识别变压器的另一种简单方法，而另外一个技术方法则是根据变压器的组成进行识别，尤其是查看绝缘套管和其他绝缘材料，如果此外高压端上绝缘外壳或者绝缘材料较高的话，则可以根据它的大小和其节点的位置来进行判断，从而进一步确定同名端。
综上所述，我们可以知道变压器同名端的判断方法不仅可以根据变压器的名称中的电压相关信息进行确定，也可以根据变压器的连接柱的尺寸、变压器的电压等级，以及变压器的绝缘外壳等信息进行判断，这样才能准确识别变压器中的高压端、低压端以及中性点。
变压器同名端判断最简单方法
变压器同名端判断最简单方法变压器是一种常见的电力设备，用于改变交流电的电压。
在变压器中，有两个同名端，即输入端和输出端，用于连接电源和负载。
判断变压器的同名端最简单的方法是通过观察变压器的标识或者使用测试仪器进行测量。
我们可以通过观察变压器的标识来确定其同名端。
在变压器上通常会有标识，标明输入端和输出端。
常见的标识方法有使用字母、数字或者符号来表示。
例如，输入端可能会标有字母L、字母N或者符号“~”，而输出端可能会标有字母H、字母N或者符号“~”。
通过观察标识，我们可以确定变压器的同名端。
我们可以使用测试仪器来测量变压器的同名端。
常用的测试仪器包括万用表和示波器。
通过将测试仪器连接到变压器的两个端口上，我们可以测量输入端和输出端之间的电压差。
在测量之前，我们需要确保变压器没有连接到电源，以避免电击风险。
根据测量结果，我们可以确定变压器的同名端。
除了以上两种方法，我们还可以通过变压器的工作原理来判断其同名端。
变压器是利用电磁感应原理工作的，输入端通常与电源连接，输出端通常与负载连接。
在变压器中，输入端的电压经过变压器的线圈产生磁场，进而感应出输出端的电压。
根据电磁感应原理，输入端与输出端之间的电压差可以决定变压器的同名端。
总结起来，判断变压器的同名端最简单的方法是通过观察变压器的标识或者使用测试仪器进行测量。
观察标识可以直观地确定变压器的同名端，而测试仪器可以提供准确的测量结果。
此外，根据变压器的工作原理也可以判断同名端。
在使用变压器时，确保正确连接同名端是非常重要的，以保证电路的正常工作和安全运行。
变压器绕组同名端的判断方法
变压器绕组同名端的判断方法变压器是电力系统中常见的电气设备，用于改变交流电的电压。
变压器的绕组是变压器中最重要的部分之一，它通过电流的感应作用来实现电压的变换。
在变压器绕组中，同名端的判断方法十分重要，本文将详细介绍几种常用的判断方法。
第一种判断方法是通过绕组的电压极性来确定同名端。
在变压器的绕组中，导线通常用颜色标识，其中红色表示高压侧，蓝色表示低压侧。
当变压器绕组中的两个导线颜色一致时，即红色与红色相连或蓝色与蓝色相连时，可以确定它们是同名端。
第二种判断方法是通过绕组的绝缘标识来确定同名端。
在变压器的绕组中，每个导线都有一个绝缘层，绝缘层上通常有标识，如数字或字母。
当变压器绕组中的两个导线上的绝缘标识一致时，可以确定它们是同名端。
第三种判断方法是通过绕组的匝数来确定同名端。
在变压器的绕组中，高压侧和低压侧的匝数是不同的，通过计算绕组的匝数差可以确定同名端。
具体方法是先测量高压侧和低压侧的匝数，然后计算它们的差值。
如果差值为正数，则表示高压侧匝数多，高压侧的同名端与高压侧的导线连接；如果差值为负数，则表示低压侧匝数多，低压侧的同名端与低压侧的导线连接。
第四种判断方法是通过绕组的自感和互感来确定同名端。
变压器的绕组中存在自感和互感，同名端的自感和互感一定是相等的。
通过测量绕组的自感和互感，可以判断同名端。
具体方法是先测量高压侧和低压侧的自感和互感，然后比较它们的大小。
如果高压侧和低压侧的自感和互感相等，则表示它们是同名端。
第五种判断方法是通过绕组的相对位置来确定同名端。
在变压器的绕组中，导线的相对位置是固定的，通过观察导线的排列顺序可以确定同名端。
一般来说，高压侧和低压侧的导线是交叉排列的，即高压侧的导线在低压侧的导线上方或下方。
通过观察导线的相对位置，可以确定同名端。
变压器绕组同名端的判断方法有多种。
可以通过绕组的电压极性、绝缘标识、匝数差、自感和互感、以及相对位置等方式来确定同名端。
在实际应用中，可以根据具体情况选择合适的判断方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测变压器同名端的办法
１、用电池辅助判断变压器初次级同名端
如图所示，用电池碰触变压器初级绕组，若碰触的瞬间指针向右转，则A、a为同名端，剩下的B、b为同名端。
若万用表偏转角度小，可使用50μA 档或者其它小电流量程。
也可以根据变压器的变比选择量程，但应遵循大量程到小量程的原则。
如果手头有两块万用表，则可以用一块万用表电阻档“×１”或者“×１０”档代替电池。
需要注意的是指针万用表的红表笔接的电池负极，黑表笔接的电池正极。
２、变压器次级两个相同绕组的同名端
若变压器的次级有两组电压一样的绕组，想把他们串联起来，做全波整流，则可以用以下简单办法判断同名端。
先把次级两绕组的分别拿一根把它们连在一起，接通初级电源，用电压表测量没有连在一起的两线头，如电压比单组高一倍就是串联，如无电压或很小就是刚才连在一起的是同名端。
