热式气体质量流量计使用说明书
热式气体质量流量计使用说明书
目 录安全使用仪表 (1)序言 (3)技术参数 (3)安装与连接 (4)运行调试 (11)故障排除 (18)附录1.结构尺寸图 (19)附录2.满管式流量计数据 (20)附录4.部分气体物理参数 (21)※安全使用仪表※阅读完毕本手册后请妥善并与本仪表一起流动保管。
请将本手册交与终端用户技术部门保存。
本手册中安全主要事项的重要等级以 危险 注意 进行分类。
以下标识可能出现在使用的用户手册中：此图表示可能会造成危险的事项。
此图表示必须引起注意的事项此图表示禁止的事项感谢阁下选购由我公司自主研发生产热式气体质量流量计，热式气体质量流量计用户手册记录了如何正确、安全的使用本产品。
本品是气体流量测量的精密电子式仪表。
为了防止仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册。
本手册适用流量控制工程师，专业工程技术人员，或我公司认可具备的相关资质人员。
如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或者重大安全事故。
危险爆炸环境应用时选用防爆型仪表 确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于爆炸的环境。
仪表防爆温度组别必须满足现场防爆和温度的环境要求 当在有防爆要求的场合应用时，要对本仪表的防爆温度组别进行确认，是否可以满足现场防爆、温度的要求。
爆炸环境禁止带电开盖操作 进行接线操作时，要先断开电源再进行操作。
需要改正参数设置时。
可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之 后再回现场环境。
以免化生爆炸。
仪表的防护等级要满足现在工况的要求 仪表防护等级是按照GB4208-93（相当于IEC529）中的相关要求进行检验和划分的。
现场要求的防护等级，应低于或者等于仪表的防护等级，一确保仪表的工作环境良好。
确认供电类型 用户可以选择两种供电方式为仪表供电，有交流220V和直流+24V（货应指注明）安装通电前必须确认供电类型是否与仪表匹配。
EL-FLOW Prestige 系列 热式质量流量计 控制器 使用说明书
使用说明书EL-FLOW®Prestige系列热式质量流量计/控制器文档号：9.17.084版本号：R日期：2022年7月26日注意事项安装使用本产品前，请仔细阅读本文档。
如未按照操作手册操作，很可能造成人身伤害和/或设备损坏。
————————————————————Bronkhorst®————————————————————版权所有©2022Bronkhorst High-Tech B.V.保留所有权利。
如未事先征得出版商书面许可，任何人士不得以任何形式或方式，复制本出版物任何内容。
免责申明我司已对本文档所有信息进行审慎审查，我司认定所有信息完全可靠。
Bronkhorst High-Tech B.V.不对本文档可能存在的任何错误、表述不当或信息缺失承担责任。
本文档所列材料仅用于进行信息说明；不会派生任何权利。
Bronkhorst High-Tech B.V.保留修改或改进旗下产品，更新文档内容相关权利，进行该等事宜前，无需通知任何特定个人或组织。
实际设备规格与产品包装很可能与文档所述内容存在差异。
使用说明书如中英文版本内容存在差异，皆以英文版本为准。
本文档的符号设备接收检查外包装，确定运输期间是否造成损坏。
若包装受损，请立即通知当地承运人承担相应责任。
同时应向Bronkhorst代表出具相应报告。
请小心拆开包装箱。
确认包装内产品运输期间是否损坏。
若包装受损，请立即通知当地承运人承担相应责任。
同时应向Bronkhorst代表出具相应报告。
退货运输相关事宜参见拆除和退货说明。
设备仓储•设备应用原包装包装后，储存在气候受控的环境中。
•注意！不得将设备储存在温度过高或过低的环境中。
•储存条件相关信息参见技术规格（数据表）。
————————————————————Bronkhorst®——————————————————————保修条款Bronkhorst®承诺，自产品交付之日起三年内，产品不存在任何材料和工艺缺陷，但前提是产品使用须符合相应产品参数，且不存在产品滥用、物理损坏或污染的情形。

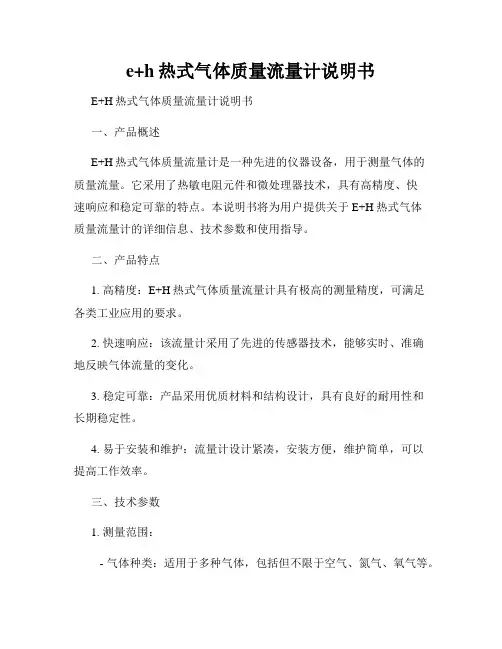

e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计说明书一、产品概述E+H热式气体质量流量计是一种先进的仪器设备，用于测量气体的质量流量。
它采用了热敏电阻元件和微处理器技术，具有高精度、快速响应和稳定可靠的特点。
本说明书将为用户提供关于E+H热式气体质量流量计的详细信息、技术参数和使用指导。
二、产品特点1. 高精度：E+H热式气体质量流量计具有极高的测量精度，可满足各类工业应用的要求。
2. 快速响应：该流量计采用了先进的传感器技术，能够实时、准确地反映气体流量的变化。
3. 稳定可靠：产品采用优质材料和结构设计，具有良好的耐用性和长期稳定性。
4. 易于安装和维护：流量计设计紧凑，安装方便，维护简单，可以提高工作效率。
三、技术参数1. 测量范围：- 气体种类：适用于多种气体，包括但不限于空气、氮气、氧气等。
- 流量范围：0.1~1000 L/min。
2. 精度：- 测量精度：±0.5% FS。
- 温度精度：±1℃。
3. 输出方式：- 信号输出：4~20mA模拟信号、RS485数字信号。
- 通信协议：Modbus、HART等。
4. 工作温度：- 气体温度：-20℃~60℃。
- 环境温度：-40℃~85℃。
5. 工作电源：- 直流供电：24VDC。
- 消耗功率：≤2.5W。
四、使用注意事项1. 安装位置：应选择在通风良好、无腐蚀性气体和辐射源的环境中安装。
2. 电气连接：正确接线，确保电源、信号和地线连接牢固可靠，避免因接触不良或短路等问题导致测量不准确。
3. 清洁维护：定期清洁流量计表面，防止灰尘和污垢积累影响测量精度。
注意保护传感器，避免碰撞和损坏。
4. 校准和维修：根据需要进行定期校准，检查仪器的正常运行状态。
如有故障或异常，应联系售后服务中心进行维修或更换部件。
五、应用领域E+H热式气体质量流量计广泛应用于化工、石油、制药、电力、环保等领域，用于气体供应系统、燃气计量、工艺控制等方面。
AST10-DX使用说明书(1)
目录1.产品介绍 (2)1.1用途与特点 (2)1.2主要技术指标 (3)1.3 工作原理 (3)2.快速安装指导 (4)2.1外形及安装尺寸 (4)2.2气路接头形式 (5)2.3电缆连接插头 (5)3.功能操作详解 (6)3.1综述 (6)3.2常用操作 (6)界面说明 (6)按键操作说明 (8)功能表树形结构 (9)3.3功能操作详解 (10)3.3.1 流量设定 (10)3.3.2 启动/停止流量累积 (10)3.3.3 流量累积值清零 (11)3.3.4 流量小信号切除 (12)3.3.5 流量系数 (13)3.3.6 流量零点设置 (15)3.3.7 设备轮询地址设置 (16)3.3.8 环路输出测试 (17)3.3.9 控制模式转换 (18)3.3.10 设置输出阻尼值 (19)4.注意事项 (21)4.1 加装过滤器 (21)4.2 使用腐蚀性气体和有机溶剂气体问题 (21)4.3 安装位置问题 (21)4.4阀口密封问题 (21)4.5标定与不同气体的换算................................................................... ..215.一般异常情况判断和处理 (21)6. 保证、保修与服务 (22)6.1 产品保证和保修 (22)6.2 保修对使用的要求 (22)6.3 服务 (23)附录：气体流量转换系数表 (23)附录：通讯协议 (25)注：说明书内部的所有图片仅供参考，请以实物为准。
1.产品介绍1.1用途与特点质量流量控制器 (Mass Flow Controller 缩写为 MFC) 用于对气体的质量流量进行精密测量和控制。
它们在半导体和集成电路工业、特种材料学科、化学工业、石油工业、医药、环保和真空等多种领域的科研和生产中有着重要的作用。
其典型的应用场合包括：电子工艺设备，如扩散、外延、CVD、氧化、等离子刻蚀、溅射、离子注入；以及镀膜设备、光纤熔炼、微反应装置、混气配气系统、毛细管测量、气相色谱仪及其他分析仪器。
AMS2106数显气体质量流量计产品说明书
AMS2106数显气体质量流量计产品说明书产品特点•质量流量与温度集成测量•量程200L/min•重复性好•支持多种气体测量•可配置参数•标准Modbus-RTU通信•段码屏显示•可用电池或9～24V DC电源供电•默认NPT 1/2连接，可根据客户需求定制接口应用范围AMS2106应用于监测空气、氮气、氧气、氩气、二氧化碳等干燥洁净无腐蚀性气体（易燃易爆炸气体除外）的质量流量。
可广泛应用于高校科研、消防、环境监测、烟草、智慧农业、食品、医药等行业。
图1 AMS2106产品综述AMS2106是一款热式质量流量传感器，通过测量电阻变化计算测量气体的质量流量。
传感器采用自主研发的MEMS质量流量芯片，具有直观、精准、稳定，同时具有耐高低温、线性好、响应时间快等特点。
出厂前对AMS2106相关性能、参数进行了严格的测试和校准。
1. 外观结构和引出线1.1 外观结构及工作界面图2展示的是AMS2106的外观结构及工作界面，包含了传感器风道和工作界面等。
工作界面包括段码屏和操作按键，段码屏显示的内容有流量计Modbus通信地址、气体温度、电池、累积流量及瞬时流量。
按键包括向上、菜单和向下三个按键。
传感器风道在工作界面下方，包括进气和出气接口。
风道上的箭头指示了传感器要求的气体流向。
图2 AMS2106示意图1.2 引出线定义图3 引出线示意图颜色引线接口名称及定义黑色（粗）屏蔽线白色RS485 B-红色VCC（9～24V DC）绿色RS485 A+黑色（细）GND表1 引出线定义2. AMS2106技术指标及基本信息参数描述量程0～200L/min（标准）精度±3%FS重复性0.5%FS响应时间≤2s供电方式3节AA电池或外部电源9～24V DC输出方式RS485显示方式段码屏显示单位累计流量：SL（L，标况）瞬时流量：SLPM（L/min, 标况）最大工作压力0.8MPa压力损耗≤2000Pa标准校准气体空气（标况）引出线专用Type-C定制数据线功耗≤50mW机械接口NPT 1/2净机重量280g注：标况指25℃，1个标准大气压。
e+h热式气体质量流量计说明书
e+h热式气体质量流量计说明书E+H热式气体质量流量计是一种广泛应用于工业领域的气体流量测量仪器。
它能够准确测量气体流量，并提供可靠的数据，帮助用户实现流程监测和控制。
该热式气体质量流量计采用热敏电阻传感器作为测量元件，通过测量传感器与流体接触后的温度差，来计算出气体的质量流量。
热敏电阻传感器受到气体流过时的冷却或加热效应，从而导致其温度发生变化。
通过测量温度变化，我们能够获取气体的流速，并将其换算为质量流量。
E+H热式气体质量流量计具有以下特点和优势：1.高精度测量：采用先进的传感器和算法，能够提供高精度的流量测量结果。
其测量误差通常在±1%以内。
2.宽测量范围：该流量计能够适应不同工况下的测量需求，测量范围可以根据用户的实际应用需求进行选择和调整。
3.抗干扰能力强：该流量计能够有效克服温度、压力、湿度等环境因素对测量结果的影响，确保测量的稳定和准确性。
4.快速响应：该流量计具有快速的响应时间，能够实时监测和反馈气体流量的变化。
用户可以根据实际需要进行流程控制和调节。
5.易于安装和维护：该流量计采用简单的结构设计，安装和维护操作简便方便。
一般情况下，只需连接电源和信号线即可正常工作。
6.多种接口选配：该流量计提供多种接口选配，包括模拟信号输出、数字通信接口等，满足不同用户的应用需求。
E+H热式气体质量流量计广泛应用于石化、烟气排放、环保、气象观测、生物制药等行业领域。
主要的应用场合包括：燃气供应计量、燃烧过程监测、气体流程控制、工业废气排放监测等。
总之，E+H热式气体质量流量计是一种功能强大、性能稳定的气体流量测量仪器。
它能够帮助用户实现流程监测和控制，提高生产效率和产品质量。
在各种工业应用中，它发挥着重要的作用，并受到用户的广泛认可和应用。
热式气体质量流量计使用说明书
□Nm3/h
□Nm3/min
流量积算仪出厂已设定，不许用户设置任何改动。改动请与厂家联系 。
1、 显示窗口，上窗口八位累计下四位瞬时流量 2、 测量状态下按键 5 秒进入设置菜单（在设置状态下按键 5 秒进
入下一组参数或返回）在设置状态下移动修改位 3、 在测量状态下按键 5 秒累计值清零，在设置状态下增加参数值
或改变设置类型/翻页功能 4、 在设置状态下，减小参数值或改变设置类型 5、 在设置状态下，启动修改状态或存入修改参数值 密码 1111 对应菜单参数 标定点 1-8 点为，非线性 标定点 9-16 点为，非线性 通讯地址出厂设为 1 通讯速率：19200、9600、4800、2400，出厂设为 9600 模拟输出：4-20MA、0-10MA、0-20MA，出厂设为 4-20MA 输出下限：0-9999，一般为 0 输出上限：0-9999，可对应量程的任何一段 小数点位：个 十 百 千位
技术指标：
测量范围：（0.05-141）NM/H(标准状态 20℃、 不含液体的洁净气体 精度：±1.0% 压力：小于 4.0MPA 温度：-20-350℃ 液晶显示：累积流量、瞬时流量 信号输出：4~20MA 0~10MA 或 0-20MA 供电电源：24VDC 探杆直径：19mm 供货结构：插入式、管段式 电气接口：M20*1.5 或 1/2NPT 防爆等级：ExdⅡCT4 质保期：产品正常使用期的一年内
单位 联系人 类序
1 被
2 测 气3 体
4 工 艺5 条6 件7
8 9 10 11 流 12 量 计 安 13 装 条 件 14
15 订 16
项
目
介质
介质 组份名称
组份 百分比%含量
含油、湿、尘量(%)
sage热式气体质量流量计中文操作手册
在线和插入式法兰接头
D 部分 诊断
故障诊断 现场校准检查
E 部分 售后服务
F 部分 Modbus
保修范围 取消/退货政策 返回 SAGE 流量仪表 返回材料授权书格式 MODBUS 寄存器列表 MOUBUS 协议和功能编码 Sage 寄存器输出形式 Sage 地址软件 Sage 典型的地址打印输出（3.14 版本）
G 部分 附录
Sage Rio 现场编程加密 混合气体校正因素的变化 管道凝结情况下仪表的安装 J-接线盒和上游方向 什么是热式流量计
WELCOME
我们非常荣幸您能够根据您的需求而选购一款 SAGE 热式气体质量流量计， 我们希望您能够对我们高精密的、NIST 可溯源的热式气体质量流量计的性能、 操作和设计感到满意。
注意：如果安装在Ⅰ类危险场所安装操作必须符合相应的电气规范。 注意：安装传感器和变送器时必需按相应照电器规定来进行接地和接线。 注意：为保持外壳的防护等级至少为 IP66，电缆接口必须被正确使用。 注意：未被使用的电缆接口必须用防护等级至少为 IP66 的堵头封死。
安装与固定
请遵循 EN 60079-14 爆炸性环境 电气装置设
确认正确的接线图
1）查看流量计上的铭牌。前三个数字 描述是基本型号，据此再参考下面的 说明。 2）一体式 SIX：参考第 19 页 3）分体式 SRX：参考第 22 页（输入 /输出端子），参考第 24 页（分体接线 盒）
接线
遵循下面的指令，打开后盖开始接线。 警告：不要打开显示侧！ 打开后盖开始接线之前，松开用于锁 紧后盖的固定螺钉是必不可少的步 骤。接线完成之后（详见第 18-23 页）， 旋紧后盖之后用同样的方式重新拧紧 固定螺钉。这个方法用于一区危险环 境中的 SIX/SRX 流量计。注：防爆认 证见第 31 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
□Nm3/h
□Nm3/min
101.33KPA)
工作原理：
流量计探头由一个测速传感器、一个测温传感器组成。通电后测温传感器测 得流体温度 Ta，测速传感器被加热到高于 Ta 的一定温度 Ts，电路保持△T= Ts-Ta 恒定。当流体流过探头时，从测速传感器上带走一部分热量，使 Ts 下降。电路 为保持△T 恒定，需增加对测速传感器的加热功率。设该加热功率为 P，根据 L.V.KING 定理，即流体流过测速传感器带走的热量与对测速传感器的加热功率 相对应的原理，得 P=△T×（A +B×ρv1/2）。式中 A、B 为流体的物理常数。因此， 可以通过测量加热功率 P 来测量带走这部分热量的流体的质量流量。由于带走这 部分热量的是流体的分子，所以测速传感器直接测量的是流体的质量流速ρV， 只须再乘以管道截面积就可以得到流体的质量流量。因此对于大管径的流量测 量，只需在标准管径标定装置上测定相应的质量流速，就可以测量大管径中的气 体质量流量。
量程下限：0-9999，出厂设为 0 量程上限：0-9999，按用户要求已设置，改动请咨询厂家 信号切除：1-25，一般为 1-3 线性校正：关闭/开启厂家已设定 零点校正：0-9999，厂家已设定 量程设定：0..5-1.5，出厂设为 1 滤波系数：1-20，一般为 15 累计单位：小时/分钟，出厂已设定
产品安装
流量计安装时应让流体对着标志方向即可（短的流量计对着气流方向）。
仪表插入深度请向厂家咨询。针对 TMF200 系列流量计建议： 在测量大口径时，要把传感器 插到管道内径的 1/4 处。 在测量小口径时，要把传感器 插到管道内径的中心处。
流量积算仪操作面板
1、 电源：24v±10%，功耗小于 5vA 2、 工作环境：0~70℃：温度低于 90%R.H 3、 显示范围瞬时流量 4 位 0-9999，累积流量 8 位 0-99999999. 4、 测量控制周期：0.2 秒。 5、 变送输出：4-20MA，负载能力大于 600 欧姆
密码 5111 对应的菜单参数
工程参数：1-10，出厂设定 1 量程扩展：1-4，出厂设定 1 转换系数：用于介质转换修正，该系数修改应在厂家指导下进行操作。
注：仪表参数菜单在出厂时已经根据客户工况设置完毕，未经厂
家允许请勿私自改动否则用户自行承担责任
TMF200 系列热式气体质量流量计选型参数表
mm
上游：
mm
下游：
mmቤተ መጻሕፍቲ ባይዱ
□1 □2
□3
□4
□5
□6
注：测量点离地面距离：
m(低于地面为负值)
□螺纹连接密封组件
□法兰连接密封组件
□不断流装置
□整流装置
□法兰
□螺纹
□卡套 □夹持
□24VDC
□累积流量液晶显示,输出 0-10MA
□累积流量液晶显示,输出 0-20MA
□累积流量液晶显示,输出 4-20mA
单位 联系人 类序
1 被
2 测 气3 体
4 工 艺5 条6 件7
8 9 10 11 流 12 量 计 安 13 装 条 件 14
15 订 16
项
目
介质
介质 组份名称
组份 百分比%含量
含油、湿、尘量(%)
流量量程
介质温度(℃) 介质压力(KPa) 标准状态下的介质密度 流量计安装地平均大气压 管径(备注②) 管道材质 直管段长度(备注③) 环境温度(℃)
热式气体质量流量计 TMF200 系列
使用说明书
TMF200 型系列流量计通用操作手册，该说明书主要用于选型.接线.维护.操
作.基体的技术性能和使用要求应具体体现在订货合同中，供方所提供货物在仪 表本身和合格证.标定证书.装箱单中体现合同内容。
产品概述：
热式气体质量流量计可用于测量各种形状.材质（如圆管.方管.矩形管等，口径从 8mm-10000mm 或更大，各类金属.塑料.水泥材质）中不含凝结液体的任何气体， 它无需温压补偿，直接测出流体的质量流量。它的突出特点可以进行贸易结算： 没有任何活动部件：压力损失小：量程比宽：精度高：可靠性高：安装简单：操 作方便，广泛用于石油.化工.医疗.热电厂.钢厂.环保等行业。
安装位置 (备注④) (请在□内 打√选取)
流 量 计 结 □插入式
构
□管道式
管道式与工艺管道的连接
供电电源
货 17 输出信号
要 19
求
计量单位
地址 电话
名称：
邮编
传真
规
格
含油：
% 含湿：
% 含尘：
%
最小： 单位：□Nm3/h
常用：
最大：
最低：
常用：
最高：
最低：
Kg/Nm3
常用：
最高：
KPa
外径
mm × 壁厚
技术指标：
测量范围：（0.05-141）NM/H(标准状态 20℃、 不含液体的洁净气体 精度：±1.0% 压力：小于 4.0MPA 温度：-20-350℃ 液晶显示：累积流量、瞬时流量 信号输出：4~20MA 0~10MA 或 0-20MA 供电电源：24VDC 探杆直径：19mm 供货结构：插入式、管段式 电气接口：M20*1.5 或 1/2NPT 防爆等级：ExdⅡCT4 质保期：产品正常使用期的一年内
流量积算仪出厂已设定，不许用户设置任何改动。改动请与厂家联系 。
1、 显示窗口，上窗口八位累计下四位瞬时流量 2、 测量状态下按键 5 秒进入设置菜单（在设置状态下按键 5 秒进
入下一组参数或返回）在设置状态下移动修改位 3、 在测量状态下按键 5 秒累计值清零，在设置状态下增加参数值
或改变设置类型/翻页功能 4、 在设置状态下，减小参数值或改变设置类型 5、 在设置状态下，启动修改状态或存入修改参数值 密码 1111 对应菜单参数 标定点 1-8 点为，非线性 标定点 9-16 点为，非线性 通讯地址出厂设为 1 通讯速率：19200、9600、4800、2400，出厂设为 9600 模拟输出：4-20MA、0-10MA、0-20MA，出厂设为 4-20MA 输出下限：0-9999，一般为 0 输出上限：0-9999，可对应量程的任何一段 小数点位：个 十 百 千位
