变速恒频风力发电自动控制系统的设计
变速恒频风力发电自动控制系统的设计
摘要：变速恒频风力发电自动控制系统具有众多优点，它主要是由变速恒频风电技术实现的，同时，这项技术也促进了变速恒频风力发电的改革和优化，本文将通过对变速恒频风力发电自动控制系统的数据模型以及各项取现进行分析，对变速恒频风力发点自动控制系统进行系统的介绍，重点介绍该系统的工作原理和工作基本步骤，以及其自动捕风过程的如何实现。
关键字：变速恒频；风力发电自动控制；数学模型；捕风原理
Abstract:speed constant frequency wind power automatic control system has many advantages, it main is by speed constant frequency wind electric technology achieved of, while, this items technology also promoting has speed constant frequency wind power of reform and optimization, this article will through on speed constant frequency wind power automatic control system of data model and the take now for analysis, on speed constant frequency wind made points automatic control system for system of describes, focus describes the system of work principle and work basic steps, and its automatically catching wind process of how achieved.
Keywords: variable speed constant frequency; wind power automatic control; mathematical model; principles of catch the wind
在当前环境问题下，能源短缺，环境污染严重，这要的环境情况不符合我国可持续发展的战略要求。
在我国电力事业不断发展和人们大众的生活对电力需求不断增长的严峻形势下，对环境造成的不可逆转的影响，不断激励我们大力发展清洁能源。
太阳能、风能、地热能等作为取用无穷，用之不竭的可再生能源已经被广泛用于各行各业。
我国风力资源丰富，并且风力资源属于清洁能源和可再生能源，若发展风力来发电，对我国未来环境的发展具有不可磨灭的战略意义，并且风能发电已经成为全世界公共关注的话题。
风力发电已经逐步走进我们的生活，经过发展，风力发电机组容量不断增大，那么如何有效的提高发电机组运行效率迫在眉睫。
通过我们的努力已经发现，变速恒频已经成为提高此项技术的重要方法。
根据各种数据统计，全世界范围内已经有多个国家开始进行此项技术的电力发展。
一、风力发电发展的概述
风的形成，是由于太阳光芒辐射到地球表面，给地表造成了不同的温度差，从而形成了风。
石化燃料的使用和石化能源的日益减少，风能逐渐引起了人们的重视。
根据研究数据统计，全球风能的总量约为三亿兆瓦，其中占总量百分之一的风能使可以加以利用的。
但是，这个数字相比较于水力发电是非常巨大的储存能量。
我国风力资源尤其丰富，可以利用风能资源大约在2.5亿千瓦左右。
通过
上文表述，不难看出风能作为清洁能源已经越来越受到国际的认可和过国家的关注，同时，建立在风能发电上的各种研究也已经相继开展。
二、变速恒频风力发电自动控制系统的设计
变速恒频风力发电自动控制系统的设计要求主要在于变速恒频，内容如下：
（1）、变速恒频风力发电系统的优势；
（2）、变速恒频风力发电系统的设计原理以及结构；
（一）、VSCF风电技术的优势
风电技术可以分为CSCF技术和VSCF技术。
也就是恒速恒频技术和变速恒频技术。
两者相比较而言后者更具有良好的发展前景和优势，换言之，VSCF技术更适用于进行风力发电。
其优势可以总结为以下几个方面。
（1）、VSCF风电技术可以根据风俗的大小，对风力机的转速进行适当的调节。
风力具有不稳定伊苏，那么如何能够保证风力机最大效率的利用风能，可以依据VSCF风电技术实现。
（2）、VSCF风电技术更容易与电网相耦合，能够在一定程度上减少相应技术手段带来的相应麻烦。
（二）、变速恒频系统的发电原理
采用的发电机为转子双馈发电机，定子绕组与电网直接相连，转子绕组通过变频器供以频率、幅值、相位和相序都可改变的三相低频励磁电流。
无论风速如何发生变化，当电机的转速改变时，通过变频器调节转子的励磁电流频率来改变转子磁势的旋转速度，使转子磁势相对于定子的转速始终是同步的，定子感应电势频率即可保持定值，发电系统便可做到变速恒频运行。
（三）、风力机“自动捕风”的分析及研究
风力发电系统的原动机是风力机，风力机的工作主要是能量转换，通过扇叶将风能转化机械能，然后将机械能传递给发电机，进而使得机械能转换为电能。
其中一个关键问题在于风力机要能够自动适应并符合风的各种变化，风力机能够适应风的变化将针剂影响到整个电力系统的运行。
根据固定公式的分析可以了解到只有相对的提高风力机的利用率才能更加有效的提高风力机的工作效率。
VSCF风电技术的根本原理在于能够自动追寻最大风能，这也是其自动控制的基本思想。
不要在人或者有人干预下进行操作生产，实现完全智能自动化。
同时，要实现最大风能的追踪，就要计算出交流励磁发电机的参考输出有功功率，根据各项数据以及公式的计算准则推断来实现。
结语
我国风能资源丰富，适合进行风力发电，我国虽然各种石化资源储量丰富，但是伴随着石化能源的开采与利用，其储量也日益减少，在全世界范围来说，石化能源储量也不断降低。
风能是继石化能源之后的又一能被人们广泛采用的能源之一，用其来发展电力事业，不但保护环境节约能源，更加符合我国环境可持续发展的战略方针。
本文围绕风能的各项基本优势以及变速恒频风力发电技术为中心，对变速恒频风力发电自动控制系统的设计进行了系统分析。
风力的使用对社会的发展和进步都具有重要现实意义。
参考文献：
[1]、卞松江,变速恒频风力发电关机技术研究，浙江大学:电机与电器[M],2003.
[2]、韩玉民、叶远茂、吴捷、曾军,变速恒频风力发模拟系统的设计与实现,2010年分散式发电与智能电网技术研讨会,2010.
[3]、叶金海,变速恒频风力发电自动控制系统的设计，制造业自动化,2011（10）.。
风力发电中的变速恒频技术综述
风力发电中的变速恒频技术综述1引言风力发电技术是一种利用风能驱动风机浆叶。
进而带动发电机组发电的能源技术。
由于风能储量丰富、用之不竭、无污染等特点，被各国广泛重视，纷纷投入大量的人力物力财力来发展风力发电技术。
第一次世界大战后，丹麦首开先河，制造了仿螺旋桨高速风力发电机组。
随后美国、法国、前西德等国先后制造出了风力发电机组并投入运行。
前西德在风机桨叶制造上首次使用了质地轻、强度高的复合材料。
到20世纪60年代，由于石油廉价和内燃机的广泛运用，风力发电成本高的问题显得突出，和以内燃机为动力的发电技术相比失去竞争力，发展几近停止。
但1973年全世界的石油危机以及燃料发电带来的环境污染问题，使得风力发电技术重新受到重视。
风力发电又进入迅速发展阶段。
先后有美国研制的1000kW大型风力发电机、前西德的3000kW大型风力发电机、英国加拿大的3800kW大型风力发电机投入运行，自动控制技术日益成熟，并形成了能并网运行的风力发电机群(见图1)。
2002年，世界各国风电装机总量达到近40000MW，并且每年增长率达20％，发展势头强劲。
我国现代风力发电技术始于20世纪70年代。
2002年底，我国风力发电装机容量达473MW，遍布新疆、内蒙古、广东、辽宁、浙江等地[1]。
图1风力发电机群最近世界风力发电技术的发展取得很大进步，主要表现为以下几点：（1）风力发电机单机容量稳步变大。
现在单机容量已达到兆瓦级；（2）变桨距调节成为气动功率调节的主流方式。
目前，绝大多数的风力发电机采用这种技术；（3）变速恒频发电系统迅速取代恒速恒频发电系统，风能利用更加有效；（4）无齿轮箱风力发电系统市场份额增长迅速。
这主要是由于没有齿轮箱系统效率显著提高[2]。
2 风力发电机的气动功率调节方式气动功率调节是风力发电的关键技术之一。
风力发电机组在超过额定风速以后，由于桨叶、塔架等的机械强度、发电机变频器等的容量限制，必须降低风机吸收功率，使其在接近额定功率下运行，同时减少桨叶承受的载荷冲击，使其不致受到损坏。
变速恒频双馈式异步风力发电机的设计与改造
变速恒频双馈式异步风力发电机的设计与改造发布时间：2021-06-23T08:51:45.075Z 来源：《中国电业》（发电）》2021年第6期作者：罗文[导读] 变速恒频双馈式异步风力发电机的结构普通发电机的大体结构有一些基本方面是类似的，但是也有很多不一样的地方，发电机基本上的构造都包括转子、电刷及滑环。
异步式发电机不仅提高了电能传输的效率，而且可稳定异步式发电机的交流定频。
甘肃龙源风力发电有限公司甘肃酒泉 736100摘要：当前世界上所有国家共同面对的两个问题分别是：能源短缺和环境污染。
因此现阶段各个国家正在竭尽全力去发展风力发大力发展风电,因为这样有利于保护生态环境和改善能源结构。
而在当今风力发电设备的最重要的发展方向就是变速恒频双馈式风力发电机。
关键词：变速恒频；双馈式；风力发电机；相关研究变速恒频双馈式异步风力发电机的结构普通发电机的大体结构有一些基本方面是类似的，但是也有很多不一样的地方，发电机基本上的构造都包括转子、电刷及滑环。
异步式发电机不仅提高了电能传输的效率，而且可稳定异步式发电机的交流定频。
而变速恒频双馈式异步发电机是由一台带电环的定子、变流器及异步电机共同组成。
变流器主要通过交换电流输出电流，在整体变流中的工作路程是不可逆的。
一、无刷双馈发电机变速恒频风力发电系统采用的直流发电机为无刷双馈直流发电机,通过双向交流变频器自动接入到电网。
其主要转子结构为直线笼型或磁阻式转子结构,无需使用电子印刷和使用滑环,转子的极端和对数长度应为围绕定子两个方向绕轴重组极端的对数长度之和。
无铅印刷直流双馈驱动发电机的两个转子与驱动风车互相连接。
风车的最大转速速度可随实际风速而有所变化。
发电机的极性绝对数为1或n,励磁机的极对数为n。
发电机组的转子控制绕组与驱动励磁机组的转子驱动绕组直接交互相连,变频器向励磁机定子绕组绕组提供输出频率分别为f和f的励磁驱动电流,在驱动发电机定子驱动绕组进行输出时有频率分别为f和f的励磁电压和功率:在此时发电机驱动转速没有变化的正常情况下,可通过手动改变励磁驱动电流的输出频率f和f,使驱动发电机的转子输出励磁电压和频率f一直保持不变。
变速恒频风力发电机空载并网控制
变速恒频风力发电机空载并网控制随着环境保护和可持续发展的重要性日益凸显，风力发电作为一种清洁、可再生的能源，得到了广泛应用。
在风力发电机组中，变速恒频风力发电机是一种常见的类型。
本文将重点探讨变速恒频风力发电机空载并网控制的原理、优缺点及应用。
变速恒频风力发电机组是一种通过风轮捕捉风能，并将其转换为电能的技术。
与恒速恒频风力发电机相比，变速恒频风力发电机具有更高的风能利用率和更宽的转速范围。
其工作原理是，通过调整风轮转速，以适应风速的变化，从而保持发电机输出频率的稳定。
空载并网控制是指风力发电机在不带负载的情况下与电网连接。
实现空载并网的关键在于控制风轮转速和发电机电流，以确保发电机与电网的同步。
常见的空载并网控制策略包括以下两种：直接并网法：在风速达到额定值后，风轮直接驱动发电机进入同步状态，然后进行并网。
此种方法简单直接，但并网瞬间会产生较大的冲击电流。
软并网法：通过控制风轮和发电机的转速，缓慢地将发电机接入电网，从而避免冲击电流的产生。
这种方法需要更多的控制环节和算法，但其并网效果较直接并网法更为平稳。
优点： a.由于能够适应风速的变化，所以具有较高的风能利用率； b.通过调整转速，可以减轻风轮和发电机的机械应力，提高设备的寿命；c.与恒速恒频风力发电机相比，其启动和停止更为灵活。
缺点： a.控制系统的设计较为复杂，需要精确的转速和电流控制； b.并网过程中可能产生较大的冲击电流，对电网造成一定的影响； c.需要采取措施来应对电网的波动，以保证系统的稳定运行。
变速恒频风力发电机空载并网控制在现代风力发电场中得到了广泛应用。
例如，根据某风力发电场的数据，采用变速恒频风力发电机空载并网控制后，该风电场的年发电量增加了30%，同时设备维护成本降低了20%。
这充分证明了变速恒频风力发电机空载并网控制在提高发电效率和降低运行成本方面的优势。
变速恒频风力发电机空载并网控制是风力发电技术中的重要一环。
通过控制风轮转速以适应风速的变化，保持发电机输出频率的稳定，可以实现高效的电能转换。

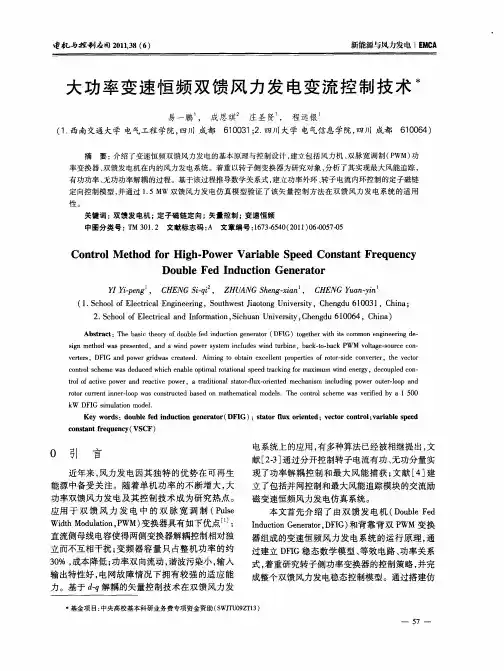

大功率变速恒频双馈风力发电变流控制技术
