阀门密封面堆焊材料及硬度
阀门密封面堆焊标准
阀门密封面堆焊标准全文共四篇示例，供读者参考第一篇示例：阀门密封面堆焊是一种常用的阀门密封技术，可以提高阀门的密封性能和耐磨性。
为了保证阀门密封面堆焊的质量，制定了阀门密封面堆焊标准。
本文将从阀门密封面堆焊的意义、标准制定的必要性、标准内容及应用等方面展开论述。
一、阀门密封面堆焊的意义阀门密封面堆焊是一种将耐磨、耐高温材料堆焊在阀门密封面上的技术，可以提高阀门的密封性能和耐磨性，延长阀门的使用寿命。
在一些特殊工况下，如高温、高压、强腐蚀环境下的阀门，密封面堆焊更是必不可少的技术手段。
通过堆焊，可以使阀门密封面具有更好的耐磨性和耐腐蚀性，确保阀门的密封性能稳定可靠，提高设备的安全可靠性。
为了规范阀门密封面堆焊的质量，提高阀门密封性能和使用寿命，制定阀门密封面堆焊标准是必要的。
标准可以统一阀门密封面堆焊的工艺要求、操作规范和质量检验方法，确保阀门密封面堆焊的质量稳定可靠。
标准还可以提高工作者的操作水平和质量意识，降低阀门堆焊操作的隐患，减少因操作不规范造成的质量问题，确保阀门的密封性能和耐久性。
阀门密封面堆焊标准通常包括以下内容：1. 阀门密封面堆焊的工艺要求：包括堆焊材料的选择、预热温度、堆焊层厚度、堆焊速度等工艺参数。
2. 阀门密封面堆焊的操作规范：包括操作人员的操作要求、设备设施的要求、操作环境的要求等。
3. 阀门密封面堆焊的质量检验：包括堆焊接头的外观检验、显微组织检验、硬度检验、化学成分分析等质量检测项目。
4. 阀门密封面堆焊的质量标准：包括堆焊接头的质量等级、堆焊接头的缺陷处理标准等。
阀门密封面堆焊标准的应用范围广泛，涉及到各类阀门的密封面堆焊工艺。
在实际应用中，制定好的标准可以作为操作指南，对操作人员的操作提供标准化的要求和指导，确保操作的规范性和质量稳定性。
标准也可以作为阀门制造厂家和用户之间的质量标准，确保阀门的质量符合标准要求，提高阀门的市场竞争力。
阀门密封面堆焊标准的制定和应用对于提高阀门的密封性能和耐磨性具有重要意义。
金属硬密封球阀密封面硬化处理技术简述
金属硬密封球阀密封面硬化处理技术简述一、概述在火力发电厂、石油化工系统、煤化工领域的高粘性流体、带粉尘及固体颗粒状的混合流体、强腐蚀的流体等介质中，球阀需要选用金属硬密封的球阀，所以选用合适的金属硬密封球阀阀球和阀座的硬化工艺是十分重要的。
二、常用的硬化工艺主要有以下几种：（1）球体表面堆焊硬质合金，硬度可达30HRC以上，球体表面堆焊硬质合金工艺复杂，生产效率低，且大面积堆焊易使零件产生变形，目前对球体表面硬化的工艺使用较少。
（2）球体表面镀硬铬，硬度可达40～55HRC，厚度0.07～0.10mm，镀铬层硬度高、耐磨、耐蚀并能长期保持表面光亮，工艺相对简单，成本较低。
但硬铬镀层的硬度在温度升高时会因其内应力的释放而迅速降低，其工作温度不能高于427℃。
另外镀铬层结合力低，镀层易发生脱落。
（3）球体表面采用等离子氮化，表面硬度可达50～55HRC，氮化层厚度0.20～0.40mm，等离子氮化处理硬化工艺由于耐腐蚀性较差，不能在化工强腐蚀等领域使用。
（4）球体表面超音速喷涂（HVOF）工艺，硬度最高可达60～70HRC，集合强度高，厚度0.3～0.4mm，超音速喷涂是球体表面硬化主要工艺手段。
在火力发电厂、石油化工系统、煤化工领域的高粘性流体；带粉尘及固体颗粒状的混合流体、强腐蚀的流体介质中大部分使用该硬化工艺。
超音速喷涂工艺是氧燃料燃烧产生高速气流加速粉末粒子撞击工件表面，形成致密表面涂层的一种工艺方法。
在撞击过程中，由于粒子的速度较快（500～750m/s）且粒子温度较低（-3000℃），因此撞击工件表面后，可以获得高结合强度、低空隙率、低氧化物含量的涂层。
HVOF的特点是合金粉末粒子速度超过音速，甚至是音速的2～3倍，气流速度是音速的4倍。
HVOF是一种新的加工工艺，喷涂厚度0.3～0.4mm，涂层与工件之间是机械结合，结合强度高（77MPa），涂层孔隙率低（＜1%）。
该工艺对工件加热温度低（＜93℃），工件不变形，可进行冷喷涂。
阀门硬密封材料概述
阀门硬密封副选择概述1.Cr13型不锈钢密封副(密封副标记为H)：Cr13型不锈钢密封副,主要是用于工作温度≤425℃的,阀体及其闸板(阀瓣等)材质为WCB、WCC、A105等碳钢的闸阀、截止阀、止回阀、安全阀、硬密封球阀和硬密封蝶阀等。
Cr13型堆焊焊条主要是：1Cr13型的D507Mo和2Cr13型的D577等。
优先选用2Cr13型的D577焊条,用2Cr13型堆焊闸阀密封面时,闸板密封面硬度42~45HRC,阀体的阀座密封面硬度～35HRC,密封副硬度差为10HRC时,能较充分地发挥2Cr13型堆焊合金的性能。
2.不锈钢本体密封副(密封副标记为W)：不锈钢本体密封副主要,是用于阀体及闸板(阀瓣等)材质为CF8、CF3、F304、F304L、CF8M、CF3M、F316、F316L、CF8C、F321、F347等及特殊耐蚀合金：CN-7M、Monel合金(M35-1)、哈氏合金(HastelloyB,HastelloyC,Inconel625等)、Inconel合金(CY-40,Inconel 600等)、铸镍合金(CZ-100)、CD-4MCu(沉淀硬化双相不锈钢)、铸钛(ZTA2)等，用于抗酸、碱及其它强腐蚀性介质时，要求保留上述母体材质的优良的耐蚀性能,并且不因堆焊或喷焊阀体密封面而造成焊接热影响区,使耐蚀合金元素烧损及析出碳化物而降低其耐蚀性。
不锈钢本体密封副,我厂通常是阀体密封面用本体直接加工而成，但为了使密封副有一定的硬度差，对闸板(或阀瓣等)密封面堆焊Co-Cr-W(Stellite)硬质合金。
特殊耐蚀合金的阀体和内件的密封面均为本体材料加工而成。
3．硬质合金密封副(密封副标记为Y)：硬质合金密封副(密封副标记为Y)，主要是用于低温阀门(-46℃~-254℃)、高温阀门(阀门工作温度＞425℃的,阀体材质为：WC6、WC9、ZGCr5Mo、PⅠ、PⅡ、PⅢ、PⅣ、PⅤ)、耐磨损阀门(含不同工作温度级的耐磨损阀门及抗冲蚀阀门)、抗硫阀门及高压阀门(国标阀门PN≥160MPa;Class≥900Lb)等或订货合同书有要求者。
各种阀门的堆焊材料.doc

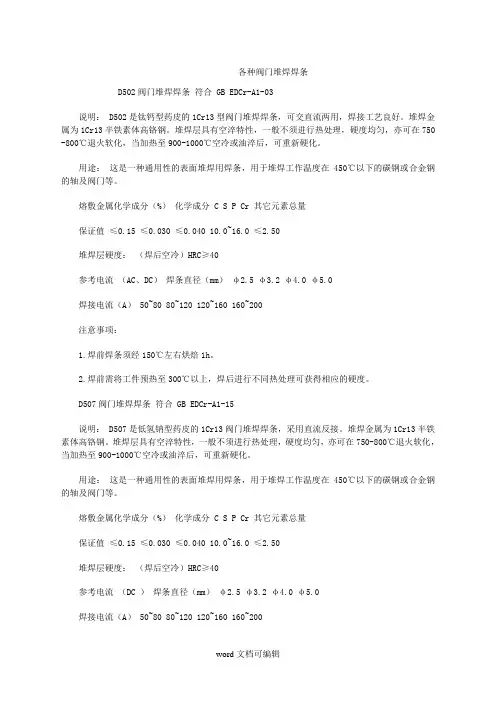

各种阀门堆焊焊条D502阀门堆焊焊条符合 GB EDCr-A1-03说明： D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。
堆焊金属为1Cr13半铁素体高铬钢。
堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750 -800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度：（焊后空冷）HRC≥40参考电流（AC、DC）焊条直径（mm）φ2.5 φ3.2 φ4.0 φ5.0焊接电流（A） 50~80 80~120 120~160 160~200注意事项：1.焊前焊条须经150℃左右烘焙1h。
2.焊前需将工件预热至300℃以上，焊后进行不同热处理可获得相应的硬度。
D507阀门堆焊焊条符合 GB EDCr-A1-15说明： D507是低氢钠型药皮的1Cr13阀门堆焊焊条，采用直流反接。
堆焊金属为1Cr13半铁素体高铬钢。
堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。
用途：这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。
熔敷金属化学成分（%）化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度：（焊后空冷）HRC≥40参考电流（DC ）焊条直径（mm）φ2.5 φ3.2 φ4.0 φ5.0焊接电流（A） 50~80 80~120 120~160 160~200注意事项：1.焊前焊条须经300-350℃左右烘焙1h。
阀门密封面堆焊材料及堆焊硬度
表D.1 阀门密封面堆焊材料及堆焊硬度电站阀门阀体密封面深孔堆焊工艺分析电站阀门的工况条件通常是540℃的高温水蒸汽，因此阀门主体材质选用25或12crmov，阀体密封面堆焊材料选用钴基合金d802(sti 6)焊条。
d802对应gb 984标准中的型号edcocr—a，相当于aws中ercocr—a。
d802材料可在高温高压下连续启闭工作，具有优良的耐磨性、抗冲击性、抗氧化性、耐腐蚀性及抗气蚀性。
aws标准中的ercocr—a焊丝和填充丝熔敷的焊缝金属特点是分布在钴铬钨固溶体基体中由约13％的铬碳化物共晶体网络组成的亚共晶体组织。
其结果是使材料具有抗低应力磨损性能与抵抗某种程序冲击所必要的韧性的完美结合。
钴合金具有良好的抗金属一金属间磨损的性能，特别是在高载荷状态下的抗擦伤性能。
基体中高的合金元素含量能提供极佳的抗腐蚀性和抗氧化性。
钴基合金不发生同素异形转变，钴基合金的熔敷金属处于热态(650℃以下)时，其硬度降低并不明显，只有当温度升高到650℃以上时，硬度才明显下降，当温度恢复到热态以下时，其硬度又回复到接近原始的硬度。
也就是当母材进行焊后热处理时，密封面的性能不会损失。
电站阀门是在阀体中间孔部位用电焊的方法堆焊钴基合金加工成阀座密封面，由于密封面处在阀体中间孔较深的位置，在堆焊时易产生夹渣和裂纹等缺陷。
根据需要采用加工试件方法进行深孔堆焊d802工艺试验。
在工艺试验过程中找出了易产生缺陷的原因。
①焊材表面污染。
②焊材吸湿。
③母材及填充金属内含有较多杂质和油污。
④阀体焊接部位刚性大(特别是dn32～50mm)。
⑤预热及焊后热处理工艺规范选用不当。
⑥焊接工艺参数选用不当。
⑦焊接材料选择不当等。
电站阀阀体在钴基合金堆焊中产生裂纹的原因主要是阀体刚性大。
在焊接过程中电弧形成熔池，向焊接部位不断熔化加热，而焊后温度又快速下降，熔化金属凝固形成焊缝。
如果预热温度低，焊层温度下降必然很快。
在焊层快速冷却情况下，焊层的收缩率快于阀体的收缩率，在这种应力作用下很快使焊层与母材形成一种内拉应力，将焊层拉裂。
阀门密封面堆焊材料概述
阀门密封面堆焊材料概述随着现代工业发展，阀门已经成为一种重要的设备，它承担着调节流量、密封管道等作用。
阀门密封面作为阀门的重要组成部分，其质量直接影响阀门的使用寿命和性能。
为了提高阀门密封面的耐磨损和抗腐蚀能力，许多厂家开始采用堆焊等技术，添加某些特殊合金材料，进行加工制造。
本篇文章将对阀门密封面堆焊材料进行概述。
1. 概述阳极氧化的铝、钛及其合金、高纯铝、不锈钢、镍、钢等都可以作为阀门堆焊材料。
不同的材料具有不同的性能和用途。
2. 阳极氧化的铝及其合金阳极氧化的铝及其合金是一种防腐蚀能力非常强的堆焊材料，它能够抗氧化、耐酸碱腐蚀。
在高温下，阳极氧化的铝和其合金能够维持良好的硬度和强度。
由于其硬度大，可以有效抵抗挤压、磨损，经过阳极氧化处理后，还可以拥有良好的抗磨损性和抗损伤性。
3. 钛及其合金钛及其合金是一种非常强的材料。
钛的强度、硬度及其良好的抗腐蚀性能使得它成为堆焊材料的最佳选择。
通过堆焊钛及其合金，可以有效提高阀门密封面的抗氧化、耐腐蚀能力和防磨损能力。
此外，钛及其合金还具有优异的生物兼容性能，在医疗领域得到广泛的应用。
4. 不锈钢不锈钢是一种具有良好耐腐蚀性、强度高、可塑性强的堆焊材料。
在阀门密封面的堆焊中，不锈钢可以起到有效地增强耐腐蚀能力、抗磨损能力的作用。
由于不锈钢本身具有良好的可制造性，可以很方便地加工成各种形状和大小，便于阀门密封面制造过程的操作。
5. 高纯铝高纯铝是一种具有良好抗氧化能力、导电性和导热性的堆焊材料。
在阀门密封面的堆焊中，高纯铝可以通过良好的导热扩散性和良好的防腐蚀性能实现对高温和高压环境下的精密控制。
此外，高纯铝还具有良好的塑性和韧性，这样可以保证阀门密封面在遭受高压、高温等大力度磨损、压力等情况下，不会发生塑性变形。
6. 镍镍是一种具有优秀抗腐蚀性能和高强度、高硬度、耐磨损性的材料。
在阀门密封面的堆焊中，加入适当比例的镍可以有效提高阀门的抗腐蚀能力，并且具有很好的耐磨性能，使得该类型阀门密封面广泛应用于酸类、碱类液体管道中。
阀门密封面堆焊材料综述
阀门密封面堆焊材料综述魏巍（华东理工大学，上海200237）摘要：从研究阀门密封面堆焊材料的必要性出发，对阀门密封面堆焊材料进行全面讨论。
对我国阀门密封面堆焊材料的发展史及研究现状进行了总结概括。
通过对阀门密封面时效机理与堆焊材料实验方法的分析，提出了堆焊材料的选择原则。
通过阐明需解决的关键问题，提出了堆焊材料研究的发展放向。
关键词：阀门；密封面；堆焊；堆焊材料引言阀门在国民经济各项领域中有着广泛的作用，有流体输送、的工况就有管道，有管道的地方必然有阀门，在石油、天然气、化工、煤碳、给排水、供热、农田排灌、冶金、火电，核电以至军工等系统中都大量使用阀门。
因此阀门是国家经济建设和国防建设不可缺少的重要机械产品，为了实现阀门的有效控制，阀门的安全性和可靠性是十分重要的，阀门应具有选材合理，强度可靠，密封稳定，动作灵敏等基本要求与功能，只有选材合理，强度可靠，才能保证阀门耐工况介质的腐蚀和适用工作温度和压力，强度不可靠与动作不灵敏都可能会造成阀门本身或系统的破坏而产生重大事故以致人身伤亡，密封性能的不稳定将直接影响阀门的寿命而产生介质的内泄或外漏，会造成经济损失与环境污染。
阀门密封面质量是影响阀门寿命的主要因素之一。
为了提高阀门产品的使用寿命，许多国家都在密封面材料的研究方面狠下功夫。
1、我国阀门密封面堆焊材料的发展史及研究现状我国阀门密封面堆焊材料和堆焊工艺研究是从60年代初开始的。
随着大庆油田的开发，阀门需要量骤增。
油田用户普遍反映阀门存在两大质量问题。
一是密封面质量不高，表现为内漏，造成许多重大质量事故；二是阀门填料质量不好，表现为外漏。
短期报废的阀门堆积如山，给油田的开发造成了巨大损失。
70年代初，原第一机械工业部向有关研究单位和阀门厂下达了阀门基础件——阀门密封面寿命攻关计划。
从此阀门堆焊材料，工艺性能试验方法的研究有了迅速发展。
阀门生产初期中温中压密封面多采用 18—8不锈钢焊条堆焊，认为它抗腐蚀}生能好，能满足阀门油、汽、水介质的使用需要。
阀门常用钴基合金介绍
阀门常用钴基合金介绍一、EDCoCr-A国标牌号：HS111钴基堆焊焊丝、D802钴基堆焊焊条。
近似对应美标代号：ECoCr-A堆焊焊条、ErCoCr-A钴基堆焊焊丝。
近似对应美国企标代号：Stellte alloy6。
说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。
用途：用于在650℃左右工作仍能保持良好的耐磨性和耐腐蚀性的场合，或承受冲击和冷热交错的部位，如堆焊高温高压阀门及热剪刀刃等。
熔敷金属化学成分/%:以GB/T 984 《堆焊焊条》化学成分为例：C 0.7-1.44 Si≤2 Mn≤2 Cr 25-32 Fe≤4 W 3-6 其他≤4 余量为Co堆焊硬度HRC：40~45。
二、EDCoCr-B国标牌号：HS112钴基堆焊焊丝、D812钴基堆焊焊条。
近似对应美标代号：ECoCr-B堆焊焊条、ErCoCr-B钴基堆焊焊丝。
近似对应美国企标代号：Stellte alloy12。
说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。
用途：用于高温高压阀门、高压泵的轴套筒和内衬套以及化纤设备的斩刀刃口等。
熔敷金属化学成分/%：以GB/T 984 《堆焊焊条》化学成分为例：C 1-1.7 Si≤2 Mn≤2 Cr 25-32 Fe≤5 W 7-10 其他≤4 余量为Co堆焊硬度HRC：45~50。
三、EDCoCr-C国标牌号：HS114钴基堆焊焊丝、D822钴基堆焊焊条。
近似对应美标代号：ECoCr-C堆焊焊条、ErCoCr-C钴基堆焊焊丝。
近似对应美国企标代号：Stellte alloy1。
说明：高碳钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，渣覆盖性好，成形美观，具有优良的耐磨、耐热、耐腐蚀性，在650℃高温也能保持这些特性。
用途：用于牙轮钻头轴承、锅炉的旋转叶轮、粉碎机刃口、螺旋送料机等磨损部件的堆焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D502 D507 D507Mo
≥40HRC ≥37HRC ≥45HRC
GB/T 984
—B—03 EDCr—B—03 EDCrNi—A—15
EDCrNi
D512 D517 D547
≤450 PN≤20MPa t≤510 PN≤30MPa t≤450
t
PN
≤20MPa
使用范围
焊接方法
—1985
270
～320HB
≥4mm
—B—15 —B—Leabharlann 3 —B—03D547Mo
≥37HRC ≥40HRC ≥44HRC 40～46HRC
45
EDCoCr
D802
EDCoCr
D812 Co106 ( 111)
丝 丝
Co104 ( 112)
～50HRC ～44HRC ～45HRC ～48HRC
≥2mm
≤570 PN≤35MPa t≤600 PN≤60MPa t≤670 优于 D802 PN≤60MPa, t≤670 PN≤80MPa 使用温度高于
JB/T 3595 2002
—

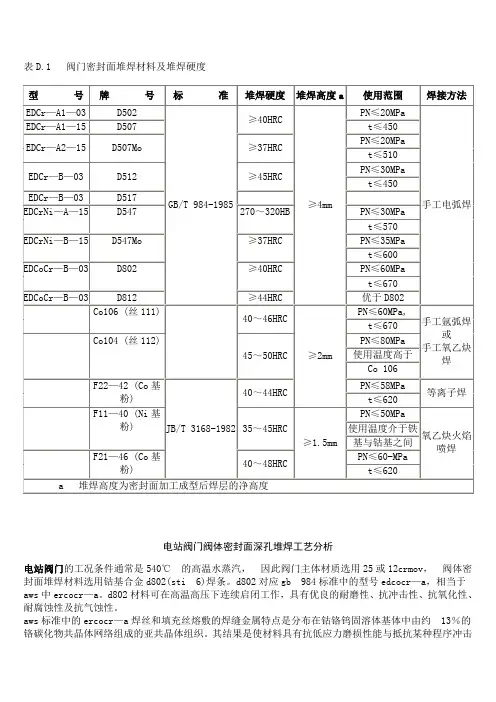

附 录 D （资料性附录） 阀门密封面堆焊材料及硬度
型 号 EDCr—A1—03 EDCr—A1—15 EDCr—A2—15
EDCr
表 D.1 中为设计者提供了选用阀门密封面堆焊材料及堆焊硬度的指南。 表 D.1 阀门密封面堆焊材料及堆焊硬度
牌 号 标 准 堆焊硬度 堆焊高度
≤58MPa
氧乙炔 火焰喷焊
25
t Co 106 PN t
PN
≤30MPa
手 工 电 弧 焊
手工氩 弧焊或手 工氧乙炔 焊 焊 等离子
—42 基粉) F11—40 (Ni 基粉)
F22 (Co F21 (Co
40
JB/T 3168
—1982
35
a
—46 基粉) 堆焊高度为密封面加工成型后焊层的净高度
≥1.5mm
40
≤620 PN≤50MPa 使用温度介于铁 基与钴基之间 PN≤60-MPa t≤620
