2020年人教版九年级物理上册《第17章欧姆定律》单元测试卷带答案
2020年人教版九年级物理上册《第17章欧姆定律》单元测试卷带答案一．选择题（共10小题，满分30分，每小题3分）1．（3分）关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零2．（3分）有一段粗细均匀的电阻丝将它接在6V的电源上时，通过它的电流是0.5A，如果把它们对折起来并拧成一股再接在这个电源上，那么通过它的电流将是（）A．2A B．1A C．0.5A D．0.25A3．（3分）如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（）A．电压表示数与电流表示数比值不变B．电流表示数变大、电压表示数变小C．此时电流表测量R1电流D．只闭合开关S时，电压表测量电源电压4．（3分）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小5．（3分）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b 两端电压分别为U a，U b，则下列说法正确的是（）A．I a＞I b、U a＝U b B．I a＜I b、U a＝U bC．I a＝I b、U a＞U b D．I a＝I b、U a＜U b6．（3分）如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确7．（3分）如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．滑动变阻器R的最大阻值是25ΩD．该电路最大电流为0.7A8．（3分）如图所示，S闭合后，当滑片P向右滑动时，看到的现象是（）A．灯泡变暗，电压表示数增大B．灯泡变亮，电压表示数增大C．灯泡变暗，电压表示数减小D．灯泡变亮，电压表示数减小9．（3分）在图的电路中，电源电压保持不变，R为定值电阻。
闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大10．（3分）如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值二．多选题（共6小题，满分18分，每小题3分）11．（3分）如图所示，电源电压保持不变，R1、R2为定值电阻，R3为滑动变阻器，下列说法中正确的是（）A．只闭合S，滑动变阻器滑片向右移动时，电压表示数变大，电流表A1示数变小B．只闭合S，滑动变阻器滑片向左移动时，电压表示数变化量△U与电流表A1示数变化量△I比值变大C．只闭合S、S1，滑动变阻器滑片向右移动，电压表示数与电流表A1示数比值变大D．只闭合S，滑片移到中间某位置后，保持滑片位置不变，再闭合S1、S2，电路的总功率变大12．（3分）如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
闭合开关S后，滑动变阻器滑片自b向a移动的过程中（）A．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变小B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小C．电压表V1的示数不变，电路消耗的总功率变大D．电压表V2的示数变小，电路消耗的总功率变大13．（3分）如图所示，电源电压U保持不变，R0为定值电阻，闭合开关，调节滑动变阻器，电压表V1和V2示数的变化图象如图乙，下列说法正确的是（）A．滑片向左移动，电压表V1的示数减小B．滑片向右移动，电流表A的示数减小C．在两条图线的交点Q，滑动变阻器连入电路的阻值最大D．在两条图线的交点Q，滑动变阻器连入电路的阻值最小14．（3分）某同学利用如图所示的电路测量小灯泡的电阻。
已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如下表所示。
关于该同学的实验，下列说法不合理的是（）电压/V0.5 1.0 1.5 2.0 2.5 3.0电流/A0.100.160.200.230.250.27电阻/Ω 5.0 6.37.58.710.011.1平均电阻/Ω8.1A．电路图中a是电压表，b是电流表B．小灯泡正常发光时的电阻是10.0ΩC．滑动变阻器的最大阻值至少为50ΩD．闭合开关后，滑片P向左移，小灯泡的电阻增大15．（3分）如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。
开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A 的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。
则（）A．S闭合、S1断开、S2置于a时，R1、R2串联B．R1的阻值为20ΩC．R2的阻值为20ΩD．电源电压9V16．（3分）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如下选项所示，其中正确的是（）A．B．C．D．三．实验探究题（共2小题）17．小亮利用如图甲所示的电路“探究电流跟电阻的关系”，电源电压4.5V，五个定值电阻的阻值分别是5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器标有“50Ω 1A”字样。
（1）请你找出接错的那一根导线，在这根导线上打“×”，并画出正确的连接位置。
（2）正确连接电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是（写出一种即可）。
（3）小亮排除故障后再次闭合开关，移动滑动变阻器滑片P的同时，眼睛应注视A．电压表示数B．电流表示数C．滑动变阻器滑片（4）实验中小亮多次改变R的阻值，调节滑动变阻器滑片P，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的图象。
由图象可以得出结论：。
（5）结合图象乙，小亮同学在五次实验中滑动变阻器接入电路的阻值范围是Ω。
（6）由于实验器材中有多组电源可以选择，小亮想如果五个定值电阻不变，控制电压表示数与刚才一样，为了能够顺利完成这五次实验，那么小亮应选择最大电压值不超过V的电源。
18．小丽利用图甲所示电路测量未知电阻R x的阻值，阻值大约为5Ω。
（1）该实验的原理是；（2）用笔画线代替导线将图甲实物电路连接完整（要求：导线不交叉，滑动变阻器滑片向左滑动时，电流表示数变大）；（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。
造成这一现象的原因可能是；A．电流表坏了B．滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除故障后，调节滑动变阻器，正确测量后记录了多组数据，并在坐标系中画出了待测电阻Rx的I﹣U图象，如图乙所示。
若Rx两端所加电压如图丙所示，则其电压为V，通过它的电流为A；（5）利用下面的实验电路图，也能够测出未知电阻Rx阻值的电路是（多选）。
（6）将甲图中的电路元件进行组装，还可以完成的实验探究是。
A．探究导体中的电流与电压关系B．探究导体中的电流与电阻关系C．测量小灯泡的电功率四．解答题（共3小题）19．如图所示电路，电源电压不变，R1＝12Ω，小灯泡的电阻为3Ω（电阻不变），求：（1）只闭合S l时，电流表示数为0.8A，则电源电压为多大？（2）当S l、S2、S3都闭合时，将滑片P移动到b端，电流表的示数为1.2A，则滑动变阻器R2的最大阻值是多少？（3）当S1、S2断开，S3闭合，滑片P移到滑动变阻器R2的中点时，灯泡中的电流为多少？（4）电路中的最小电流是多少？（除不尽的保留两位小数）20．某实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。
他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器，将电压表改装成身高显示仪，所测身高越高，显示仪示数越大，且刻度均匀。
（1）同学们设计了如图所示的电路，其中符合要求的一个电路是（填写电路图的序号）。
（2）确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。
他们采用了电压为U的电源、一根长为L的均匀电阻丝（单位长度的电阻为r）、量程为0﹣U0的电压表（U0＜U）。
为了让测量仪测身高的范围能达到最大，且测量精确度最高，选择的定值电阻R1的阻值应该为多少？（用已知量表示）（3）小组同学利用选定的器材连接好了符合要求的测量电路。
先对身高为h1的小明进行了测量后，又对小华进行测量，电压表的示数变化了△U，则小华的身高为多高？（用已知量表示）21．我们在实验室常用如图，测量待测电阻R的电阻值。
小丽同学说：在电路中，电压表可以当成断路，电流表可以当成短路，根据欧姆定律得到R＝，正确读出两个表的读数，就可以精确测量出待测电阻R的电阻值。
你认为这种说法是否正确？如果不正确，请判断测量值比真实值偏大还是偏小？通过学过的知识，解释偏大、偏小的原因。
参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．B。
2．A。
3．A。
4．D。
5．D。
6．C。
7．C。
8．C。
9．C。
10．A。
二．多选题（共6小题，满分18分，每小题3分）11．（3分）如图所示，电源电压保持不变，R1、R2为定值电阻，R3为滑动变阻器，下列说法中正确的是（）A．只闭合S，滑动变阻器滑片向右移动时，电压表示数变大，电流表A1示数变小B．只闭合S，滑动变阻器滑片向左移动时，电压表示数变化量△U与电流表A1示数变化量△I比值变大C．只闭合S、S1，滑动变阻器滑片向右移动，电压表示数与电流表A1示数比值变大D．只闭合S，滑片移到中间某位置后，保持滑片位置不变，再闭合S1、S2，电路的总功率变大【解答】解：（1）只闭合S，三个电阻串联，电压表测R2、R3的电压，电流表A1测电路的中电流；滑动变阻器滑片向右移动时，变阻器连入电路的电阻变大，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表A1示数变小；电路中电流变小，根据U＝IR可知，R1两端的电压变小，由串联电路的电压规律可知电压表示数变大，故A正确；滑动变阻器滑片向左移动时，变阻器连入电路的电阻变小，根据串联电路电压的规律，电压表示数变化量△U等于R1的电压变化量，对R1而言，R1＝＝，由数学合比定理可得R1＝＝，所以，电压表示数变化量△U与电流表A1示数变化量△I比值等于R1的阻值，即该比值不变，故B错误；（2）只闭合S、S1时，R1、R2被短路，电路为变阻器的简单电路，电流表A1测电路中的电流，电压表测电源电压，即变阻器的电压；滑动变阻器滑片向右移动，变阻器连入电路中的电阻变大，由欧姆定律可知，电压表示数与电流表A1示数比值等于变阻器连入电路中的电阻，则该比值变大，故C正确；（3）只闭合S，三个电阻串联，滑片移到中间某位置后，保持滑片位置不变，再闭合S1、S2，此时三个电阻并联，因为并联的总电阻小于其中任一电阻、串联的总电阻大于其中任一电阻，所以三个电阻并联的总电阻小于三个电阻串联的总电阻，根据P＝可知，电路的总功率变大，故D正确。
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
2019-2020学年人教版九年级物理全册第十七章《欧姆定律》单元测试卷及答案
《欧姆定律》单元测试卷一．选择题（共10小题）1．在探究串联电路电压特点时，某同学连接的电路如图所示。
对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C．开关闭合后，如果电压表示数为零，灯泡L2一定不发光D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮2．某同学在“探究串联电路电压特点”的实验中按照要求进行了操作，记录的数据如下表，分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合，同学们对这一实验探究有以下观点，其中不正确的是（）A．换实验器材，重新实验B．该结论不能用实验来验证C．分析不吻合的原因D．查阅资料，了解原因3．下列说法不正确的是（）A．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．相同的电压加在阻值不同的导体两端，电流一定不同4．实验室用的小灯泡的电流随电压变化的图象如图所示，其中正确的是（）A．B．C．D．5．关于公式R＝下列叙述正确的是（）A．导体的电阻与导体两段的电压成正比B．导体的电流越小，电阻越大C．导体的电阻与导体两段的电压成正比，与导体中的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流无关6．关于欧姆定律，I＝，以下说法正确的是（）A．电压越大，则电流也越大B．对于同一个导体来说，的值是不变的C．电阻越大，则电流越小D．欧姆定律可以用公式R＝表达7．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。
水位最低时，滑杆P位于R的a端处。
L是一个指示灯，电路各部分接触良好，不计导线电阻。
九年级物理上册《第十七章 欧姆定律》单元检测卷附答案-人教版
九年级物理上册《第十七章 欧姆定律》单元检测卷附答案-人教版学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于欧姆定律，下列说法正确的是（） A ．电阻越大，电流越小 B ．电压越大，电流越大 C ．电压为零，电阻也为零D ．电阻一定时，电压越大，电流越大2．如图所示的电路中，电源电压不变，R 为滑动变阻器。
闭合开关S 后，在滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，灯泡变亮B ．电压表V 的示数不变，电路的总电阻变大C ．电压表V 的示数不变，灯泡的亮度变暗D ．电流表A 的示数变小，电压表V 的示数变大3．如图所示是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为 I 1；当开关S 、S 2闭合，开关 S 1断开时，电流表示数为 I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x = I 2−I 1I 2R 0B ．R x =I 2R 0I 1C ．R x =I 1R 0I 2D ．R x = I 1R 0I2−I 14．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（ ）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小5．节约粮食是餐饮文明的重要标志之一。
阳城县某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。
如图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起。
下列说法正确的是（）A．电路中R0是没有作用的B．电子秤仪表是由电压表改装而成的C．食品质量越小，R两端的电压越小D．食品质量越大，通过R的电流越大6．如图所示是电阻甲和乙的IU图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲=0.4 ΩC．只将电阻甲和乙串联，若电路电流为0.2 A，则电路总电阻为15 ΩD．只将电阻甲和乙并联，若电源电压为2 V，则电路总电流为0.4 A7．某电子秤的简化电路如图所示，R0是定值电阻，R x是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。
则下列对该电路故障分析正确的是（）A．电阻R断路B．电阻R被短路C．灯泡L可能断路D．灯泡L可能短路3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。
小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。
以下说法正确的是（）A．为了提高读数的准确性，实验时应该选用小量程进行测量B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比”D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（）A．2:3B．3:2C．2:5D．5:25．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则A．电压表测的是电阻R1两端的电压；B．滑片P向左移动时，电流表、电压表示数都变小；C．为保证各元件安全，变阻器变阻范围为2---10ΩD．为保证各元件安全，电流表变化范围为0.3---0.6A6．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R0为6Ω，电源电压为6V且保持不变。

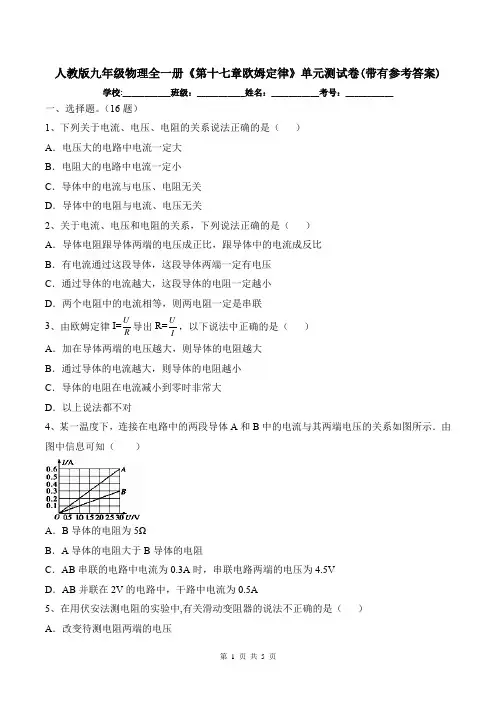

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。
（16题）1、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联3、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对4、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．B导体的电阻为5ΩB．A导体的电阻大于B导体的电阻C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5VD．AB并联在2V的电路中，干路中电流为0.5A5、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A．改变待测电阻两端的电压B．改变待测电阻中的电流C．为了使电流表能选用小量程而使测量结果更准确D．保护电路中的电路元件6、一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A．电流表被烧坏B．电压表被烧坏C．两表都被烧坏D．以上现象都不会发生7、有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③8、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（）A．只能用R3B．R1与R3并联C．R2与R3并联D．R1、R2与R3并联9、根据下列一组实验数据，可以得到的结论是()A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比10、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为()A ． 2 VB ． 8 VC ． 4 VD ． 6 V11、如图所示电路中，电源电压U=4.5V ，且保持不变，定值电阻R 1=5Ω，滑动变阻器R 2的规格为“15Ω 0.5A”，电流表量程为0~0.6A ，电压表量程为0~3V ，为保护电路元件，R 2接入电路的阻值范围是（ ）A ．0Ω~10ΩB ．0Ω~20ΩC ．5Ω~20ΩD ．4Ω~10Ω12、在图所示电路中，电源电压不变，1R 、2R 为定值电阻，闭合开关S ，电流表示数为I 。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。
当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。
下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。
(人教版)九年级物理全一册《第十七章 欧姆定律》单元测试卷-带答案
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。
人教版九年级物理全一册《第十七章 欧姆定律》单元检测卷(含答案)
人教版九年级物理全一册《第十七章 欧姆定律》单元检测卷(含答案)一、单选题1．定值电阻1R 的阻值为20Ω，将它与定值电阻2R 串联后，总阻值为50Ω，若将1R 、2R 两电阻并联，则总电阻为（ ）A ．30ΩB ．12ΩC ．60ΩD ．20Ω2．“创新”小组的同学们设计了甲醛监测设备，其工作原理如图甲所示。
电源电压恒定，R 0为定值电阻，R 为可以感知甲醛污染指数的可变电阻（阻值随污染指数变化的关系如图乙所示），甲醛监测器示数随甲醛污染指数的增大而增大。
以下分析正确的是（ ）A ．污染指数越大，电压表示数越大B ．该甲醛监测器由电流表改装而成C ．污染指数越大，电流表示数越小D ．污染指数越大，电压表示数与电流表示数的比值越大3．选取一根自动铅笔芯，连接如图所示的电路．铅笔芯一端的夹子固定，移动另一端的夹子．通过观察小灯泡的亮度来反映电流的变化的方法称作（ ）A ．控制变量法B ．替代法C ．转换法D ．放大法4．酒精测试仪可以检测机动车驾驶员是否酒后驾车，图中0R 为定值电阻，1R 为酒精气体传感器，其电阻随着酒精气体浓度的增大而减小。
如果测试时要求酒精浓度增大时，仪表示数增大，下列符合要求的电路是（ ）A．B．C．D．5．两定值电阻甲、乙的I-U关系图象如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻大于乙的电阻D．甲的电压与乙的电压之和等于6V6．如图所示，不计电阻的接线柱A、B之间夹有厚度一定的长方体电阻，闭合开关后电流表示数为I1，将该电阻沿虚线等分成1、2、3、4四个小电阻，只拿掉编号为1小块后电流表示数为I2，拿掉编号为1、2两小块后电流表示数为I3。
电源电压保持不变，下列判断正确的是（）A．I1<I2<I3B．I1=I2=I3C．I1>I2>I3D．I1=I2>I37．图甲所示的坐位体前屈测量仪可以对学生进行体质健康检测，测量仪的简化电路图如图乙所示，当学生推动绝缘柄使滑动变阻器的滑块M向右移动时，电路中各表变化情况正确的是（）A ．电流表示数变小B ．电流表示数变大C ．电压表示数不变D ．电压表示数变大8．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为0.4A A I =、 0.2A B I =和0.2A C I =，在表格中记录数据后，下一步应该做的是A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电流值D ．换用电流表的另一量程，再测出一组电流值9．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，则电压表、电流表示数变化情况是（ ）A ．1A 表示数变大，A 表示数变大，V 表示数变大B ．1A 表示数变小，A 表示数变大，V 表示数变大C ．1A 表示数变大，A 表示数变小，V 表示数不变D ．1A 表示数变小，A 表示数变小，V 表示数不变10．如图所示电路，电源电压保持不变，1R 和2R 为定值电阻，闭合开关，在滑动变阻器的滑片P 向右移动的过程中，下列选项正确的是（）A．电压表的示数增大B．电流表1A的示数减小，2A的示数不变C．电压表V与电流表2A的示数的比值增大D．电压表V跟电流表1A的示数的乘积减小二、填空题11．如图电路中，R1=12Ω，R2=6Ω，当开关S闭合时，电流表A1、A2的示数比是，R1和R2两端的电压之比是。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(含有答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．当导体两端电压为10V时，通过的电流为500mA，那么导体两端电压为2V时，导体的电阻是（）A．0.004ΩB．0.02ΩC．4ΩD．20Ω2．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样3．如图所示，电源电压保持不变，只闭合开关S1，L1发光；再闭合开关S2，则（）A．L1变亮B．L1的亮度不变C．电流表示数变小D．电路的总电阻变大4．如图是简易坐位体前屈测试仪的简化原理图，电源电压不变，同学向前推动测试仪的滑块实际上是向右移动滑动变阻器的滑片，装置利用某电表的大小来表示成绩的优差，则（）A．该装置是用电压表的示数用来反映被测试者的成绩B．该装置是用电流表的示数用来反映被测试者的成绩C．电压表示数越大，电流表示数越大D．被测试者成绩越好，电压表与电流表的比值越小5．如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A．电压表示数不变B．电流表示数变小C．在相同时间内，电路消耗的电能变小D．电压表与电流表的示数比值不变6．如图是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P 处于R的最上端。
当所称水果的质量增大时，由电表改装成的显示器示数也增大。
下列说法正确的是（）A．显示器是由电压表改装而成B．接线柱“1”应与“2”连接R D．水果质量越大，接入电路的总电阻将越小C．为了节约电能，可去掉电阻7．如图所示的电路中，电源电压保持不变。
