人教版九年级物理下册 欧姆定律(篇)(Word版 含解析)
人教版九年级物理下册欧姆定律（篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。
实验器材均完好．．．。
(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。
小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。
闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。
当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。
根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。
（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。
小明在小华电路基础上，将电压表换为另一量程并联在R x两端。
为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。
【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。
(2)[2]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电压表示数减小了4.0V ，那么电压表的量程不可能是0~3V ，电压表的量程是0~15V ，从图（a ）可以看到，电压表示数是4V 。
[3]电流表的量程只能是0~0.6A ，从图（b ）可以看到，电流表的示数是0.2A 。
[4]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电流表示数变大，根据UR I=可知，电路的总电阻变小，待测电阻R x 阻值不变，那么滑动变阻器接入电路的阻值在变小，待测电阻R x 的电压在变大，变阻器的电压在变小，由于此过程中电压表示数减小了4.0V ，那么电压表是并联在变阻器两端的，电源电压是6V ，那么待测电阻R x 的电压是x 6V -4V 2V U ==电路中的电流大小是0.2A ，那么待测电阻R x 的大小x x x 2V 10Ω0.2AU R I === 待测电阻R x 的大小是10Ω。
(3)[5][6]由题意可知，这时电压表的量程是0~3V ，假设串联电阻R 2，那么电路中的电流大小6V 6V 0.15A 10Ω30Ω40ΩI R =≤=++滑 但是要求实验过程中电表指针能不低于刻度盘的14，电流表的量程是0~0.6A ，指针不能低于0.15A ，所以不能串联电阻R 2；串联电阻R 1，那么电路中的电流大小要求6V 6V 0.15A 0.3A 10Ω10Ω20ΩI R ≤=≤=++滑 待测电阻R x 的电压x x 0.75V 3V U IR ≤=≤解得R≤≤020Ω滑即他应串联电阻R1，滑动变阻器阻值接入范围为0~20Ω。
2．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。
（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a b a b a b UU R R I I =<= 所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。
(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A ，所以电路中的最大电流为0.6A ，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U 大=R 小I 大=5Ω×0.6A=3V因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R 大=20Ω，此时电路中的最小电流6V 0.12A 2030U I R R ===+Ω+Ω小定大滑大 定值电阻的最小电压 U 小=I 小R 定大=0.12A ×20Ω=2.4V则定值电阻两端的电压应在2.4V~3V 。
3．小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。
她按图（a ）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。
经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。
将滑片移至某一端后闭合开关，此时电流表示数为0.46A ；移动滑片至某位置时，观察到电压表、电流表示数如图（b ）、（c ）所示；将滑片移至另一端时，电压表、电流表示数与图（b ）、（c ）相比均偏转了2小格。
（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。
（2）请将下表填写完整（计算电阻时，精确到0.1欧）。
物理量序号电压U X （伏） 电流I X （安） 电阻R X (欧) 电阻R X 平均值(欧) 1 ________ ______【答案】4.5 5 3.0 0.3 3.2 0.34 4.5 9.8【解析】【详解】(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V ，电压表的示数是3V ，即R X 两端的电压是3V ；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V 、0.34A ；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V 、0.38A ，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V ，由于滑片在最右端，而电压表的示数不再是3V ，是1.5V ，这说明电压表不再是测量R X 的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，R X 两端的电压是3V ，滑动变阻器两端电压是1.5V ，那么电源电压是3V 1.5V 4.5V U =+=电[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A ，可知R X 的大小是x 4.5V 9.8Ω0.46AR =≈ 那么当滑片在最右端时，电路中的电流大小是 3V 0.3A 9.8ΩI =≈ 滑动变阻器的最大电阻值是 1.5V 5Ω0.3A R ==滑 (2)[3][4]当R X 两端的电压是3V 时，电流I X 是x 3V 0.3A 9.8ΩI =≈ [5][6]当滑动变阻器的电压是1.3V 时，R X 两端的电压是x 4.5V -1.3V 3.2V U ==流过R X 的电流是0.34A ；[7][8]从表中可以看到，当电流是0.46A 时，滑片在最左端，R X 两端的电压等于电源电压的大小，即x 4.5V U =，此时R X 的电阻大小是x 4.5V 9.8Ω0.46AR =≈4．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。
九年级欧姆定律(培优篇)(Word版 含解析)
九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
人教版九年级物理全册：第17章《欧姆定律》知识点梳理与汇总
第十七章 欧姆定律第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节 欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式： I = U R R=U IU=IRU ——电压——伏特（V ）；R ——电阻——欧姆（Ω）；I ——电流——安培（A ）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
2、电阻的串联和并联电路规律的比较*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。
第三节 电阻的测量伏安法测量小灯泡的电阻 【实验原理】R=U I【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】【实验步骤】①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U I算出小灯泡的电阻。
③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U I，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
人教版初中九年级物理下册第十七章《欧姆定律》测试卷(含答案解析)(4)
一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．2．甲、乙是由同种材料制成且横截面积相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I或两端电压U的大小判断正确的是（）A．若L甲>L乙，则I甲>I乙B．若L甲<L乙，则I甲>I乙C．若L甲=L乙，则U甲>U乙D．若L甲>L乙，则U甲>U乙3．如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是（）A．当R A两端电压为0V时，R A的阻值是0ΩB．当R B两端电压为2V时，通过R B的电流为0.1AC．当两电阻并联时，通过R A和R B的电流之比为1∶2D．当两电阻串联时，R A和R B两端的电压之比为2∶14．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变5．如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。
闭合开关S 后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表A示数变小，电压表V1示数变小，V2示数变大B．电流表A示数变小，电压表V1示数变大，V2示数不变C．电流表A示数变大，电压表V1示数变大，V2示数不变D．电流表A示数变小，电压表V1示数不变，V2示数变小6．如图所示是电阻甲和乙的U﹣I图象，下列对图象信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．当乙两端电压为1V时，其电阻值为0.4ΩC．将甲乙串联，若它们两端的总电压为2V，则通过它们的电流为0.3AD．将甲乙并联，若电压为2V，则此时甲的电阻小于乙的电阻7．如图所示，电源电压不变。
17.2欧姆定律(分层作业)九年级物理全一册(人教版)
17.2 欧姆定律一、欧姆定律1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成比，跟导体的电阻成比。
公式为，式中I的单位是，U的单位是，R的单位是。
【答案】对于某导体来说，通过它的电流跟与它两端的电压成正比，这就是欧姆定律。
I=U/R，安培，伏特、欧姆。
【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式为I=U/R。
电流单位安培，电压单位伏特，电阻单位欧姆。
2．对于欧姆定律公式I= U/R的理解，以下说法中错误的是（）A．导体中的电流与导体的电阻及其两端的电压有关B．对某一导体来说，导体中的电流与其两端电压成正比C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比D．由I=U/R可推出R=U/I，说明R与U成正比，与I成反比【答案】D【解析】A．导体中的电流与导体的电阻及其两端的电压有关，根据I=U/R可知，A正确；B．对某导体来说，电阻不变，根据I=U/R可知，导体中的电流与其两端电压成正比，B正确；C．在电压相同时，根据I=U/R可知，不同导体中的电流与导体的电阻成反比，C正确；D．电阻是导体本身的一种性质，大小只由导体本身的因素决定，而与其两端的电压与通过导体的电流大小无关，由I=U/R可推出R=U/I，说明同一导体，U/I是一个定值，所以D错误。
所以选D。
3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。
【答案】变小，变大。
【详解】滑动变阻器与定值电阻串联，滑动变阻器接入的是左边部分，故滑片左移时，滑动变阻器阻值变小，电路总电阻变小，根据I=U/R 可知，电流变大，由欧姆定律可知定值电阻两端电压变大，即电压表示数变大。
4．如图所示电路，当开关S 、S 1均闭合时，电压表的读数是12V ，开关S 1断开时，电压表的读数是4V 。
如果电源电压不变，则电源电压为 _________V ，开关S 1断开后，电阻R 2两端的电压为 _________V 。
人教版九年级物理全一册第十七章欧姆定律17.1电流与电压和电阻的关系知识讲解
电流与电压和电阻的关系探究电流跟电压和电阻的关系的电路图和实物图：知识点一：探究电流与电压的关系 (1)控制电阻不变，改变电阻两端的电压．(2)电阻一定时，I 与 U 的图象如图所示．(3)实验结论：电阻一定时，导体中的电流跟导体两端的电压成正比． (4)滑动变阻器的主要作用是改变电阻两端的电压． 知识点二：探究电流与电阻的关系(1)控制导体两端的电压不变，改变电阻的阻值． (2)电压一定时，I 与 R 的图象如图所示． (3)结论：电压一定时，电流跟导体的电阻成反比． (4)滑动变阻器的主要作用是控制电阻两端的电压不变． 探究电流与电压、电阻的关系需要说明的问题1.探究电流与电压的关系：采用的研究方法是：控制变量法保持电阻不变（不能使用小灯泡，因为灯丝的电阻会随温度的升高而变大），改变电阻两端的电压（通过移动滑动变阻器的滑片来改变，也可以通过改变电压来改变） 得出结论：在电阻一定时，导体中的电流与导体两端的电压成正比2.探究电流与电阻的关系；保持电阻两端的电压不变，改变电阻（换不同规格的定值电阻）换了不同规格的定值电阻后要调节滑动变阻器的滑片使电阻两端的电压不变（换大调大，换小调小，但有极限，最大就是滑动变阻器取最大阻值，最小要考虑电路中的电流不能超过了电流表的量程。
） 得出结论：在电压一定时，导体中的电流与导体的电阻成反比。
课后练习:基础训练：1．在电阻一定时，导体中的电流与导体两端的电压成_____；在电压一定时，导体中的电流与导体的电阻成______。
在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制电阻不变，使____发生变化；在研究电流与电阻的关系时，应控制______不变，使电阻发生变化． 【答案】正比；反比。
电压；电压。
2.小李为了探究“电流与电压的关系”，请你与他合作并完成以下实验。
(1)请你在虚线框中设计出相应的电路图。
(2)小李在探究电流与电压的关系时，要控制 不变。
欧姆定律 人教版物理九年级
合作交流
（3）根据变形公式R=U/I，可以认为电阻与电压成正比，与电流
成反比吗？
由长度、材料、横截面积决定
（4）根据变形公式U=IR，可以认为电压与电流成正比吗？ 原因
随堂训练 1.关于欧姆定律及变形式，下列说法正确的是( D ) A.导体的电阻越大，通过导体的电流越小
导体两端的电压一定时 B.变形式 U=IR，表明电阻一定时电压与电流成正比
U=6V
解：由题可知，电阻R两端的电压U=6V，
通过电阻R的电流I =0.3A。
=? I=0.3A
根据欧姆定律可知，电阻R的阻值
R U 6V 20 I 0.3A
同一段电路的同一 状态
变式 如果电阻两端电压增加到12V，通过电阻的电流是多少？
U’=12V RR==2?0Ω I’=？
方法一：
因为导体的电阻是导体本身的一种 性质，不随电压变化而变化。所以
C.变形式 R U
原因 ,表明导体的电阻与电压成正比，与电流成反比
I
由长度、材料、横截面积决定
D.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
二、欧姆定律的应用 例题 例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求 通过这盏电灯的电流。
例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求

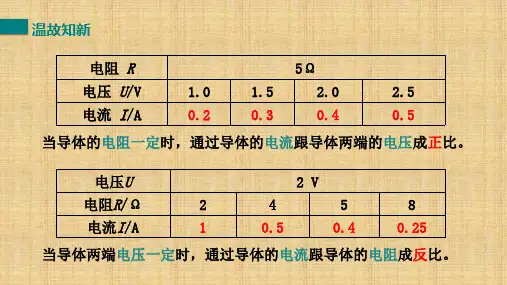

温故知新
电阻 R
5Ω
电压 U/V
1.0
1.5
2.0
2.5
电流 I/A
0.2
0.3
0.4
0.5
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
电压U
2V
电阻R/Ω
2
4
5
人教版初中九年级物理下册第十七章《欧姆定律》测试题(包含答案解析)(25)
一、选择题1．如图是电路元件甲和乙的I ﹣U 图像，下列说法正确的是（ ）A ．乙为定值电阻B ．当甲两端电压为2V 时，R 甲＝0.2ΩC ．甲和乙两个元件串联接入电路中，电路电流为0.2A 时，电路的电源电压为3VD ．甲和乙两个元件并联接入电路中，当电源电压为2V 时，电路总电流为0.4A2．如图所示，闭合开关S ，小灯泡亮度低，继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是1R ∆，滑动变阻器接入电路的电阻变化量的绝对值是2R ∆，则1R ∆和2R ∆大小关系正确的是（ ）A ．1R ∆>2R ∆B ．1R ∆=2R ∆C ．1R ∆<2R ∆D ．无法确定3．小灯泡的I −U 图像如图甲所示，将它与定值电阻R 并联，如图乙所示，闭合开关S 1，电流表的示数为0.2A ；再闭合开关S 2，电流表的示数增加了0.25A 。
则（ ）A ．电源电压为2.5VB ．灯泡的阻值为10ΩC ．定值电阻的阻值为8ΩD ．S 1、S 2都闭合时电流表示数为0.45A4．如图所示是呼气式酒精测试仪的电路图，其传感器是一种气敏电阻R ，其阻值随酒精气体的浓度变大而变大，它与定值电阻R 0串联在电路中，闭合开关，下列有关说法错误．．的是（ ）A．气敏电阻不是定值电阻B．酒精浓度越大，电路中的电流越大C．酒精浓度越大，电压表的示数越大D．没有酒精气体时，气敏电阻仍有一定的阻值5．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化6．在如图所示的电路中，电源两端电压保持不变。
九年级物理全册17.4欧姆定律在串并联电路中的应用导学案含解析
第4节欧姆定律在串、并联电路中的应用【学习目标】1.理解欧姆定律的内容，记住欧姆定律的公式，并能利用欧姆定律进行简单的计算;2.能根据欧姆定律以及电路的特点，导出串、并联电路中电阻的关系。
【学习重点】欧姆定律的内容和公式【学习难点】理解欧姆定律的内容并弄清变形公式的含义 【自主预习】1。
欧姆定律在串联电路中的应用：（1）串联电路中通过某个电阻的电流，等于电源两端电压除以各分电阻之和.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变.（2）串联电路的总电阻与各分电阻的关系是R=R 1+R 2，总电阻的阻值比任何一个分电阻的阻值都大。
（选填“大”或“小”） 2.欧姆定律在并联电路中的应用：(1）当并联电路中的一个支路的电阻改变时，这个支路的电流会变化,干路电流会变化,但另一个支路的电流和电压都不变。
(2）并联电路的总电阻与各分电阻的关系是12111R R R =+，总电阻的阻值比任何一个分电阻的阻值都小. 【合作探究】★学生活动一：串联电路中电阻的规律如果电源电压为U ，R 1两端电压为U 1，R 2两端电压为U 2,R 为R1和R2串联后的等效电阻R ，称为总电阻。
图中，R 1和R 2串联，通过它们的电流相同为I =I 1=I 2， 根据欧姆定律UI R=有 ：U 1=I 1R 1; U 2=I 2R 2； U=IR . 串联电路电压关系：U ＝U 1＋U 2 所以：I R ＝I R 1＋I R 2R ＝R 1＋R 2结论：串联电路中总电阻等于各串联电阻之和 表达式：R ＝R1＋R2说明:几个电阻串联，相当增加导体的长度,所以总电阻比任何一个电阻都大。
通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比,推导如下：由于串联电路中的电流相等:即：I ＝I 1＝I 2由欧姆定律U I R =可知：有111U I R =；则有222U I R =;11R U ＝22R U ⇒21U U ＝21R RRU ＝11R U ⇒1U U＝1R R 串联分压★学生活动二:并联电路中电阻的规律R 1和R 2并联,通过它们的电流分别是I 1、I 2,干路电流I ，电压为U ，根据欧姆定律：UI R=；11U I R =;22U I R =因为并联电路中：I= I 1 +I 2所以:RU=1R U+2R U 即：12111RR R =+说明：几个电阻并联，相当增加导体的横截面积，所以总电阻比任何一个电阻都小。
(完整版)欧姆定律知识点总结及经典习题(含答案)
●安全用电的原则是：不接触低压带电体，不接近高压带电体。
●高低压的划分低压和高压的界限是1000V ，低于1000V 为低压，高于1000V 为高压。
低压对人体来说并非安全电压，预防低压触电，应不接触低压带电体（主要指火线）。
高压触电分两类：高压电弧触电和跨步电压触电，预防电弧触电应远离易起电弧处，预防跨步电压触电应两脚并拢下蹲，或并脚跳离高压带电体。
知识点2 注意防雷与避雷针 雷电是大气中一种剧烈的放电现象。
云层之间，云层与大气之间的电压高达几百万伏至几亿伏，放电时的电流可达几万安到十几万安，产生很强烈的光和声。
云层和云层之间的放电危害不大，而云层与地面之间的放电如果通过树林、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏，如果这种放电通过人体，能够立即致人死亡。
雷电均发生在积雨云层，由于积雨云层内空气所含的水蒸气比干燥空气多，而电荷极易吸附在水珠表面，故积雨云层积聚许多电荷。
避雷针因在房屋的高处，其尖端曲率半径又极小，分布在其内的负电荷产生的电场很大，易使其周围的空气电离而造成一条可以导电的通道。
并且避雷针是金属做的，是电的良导体，当电荷传至避雷针尖上时极易沿着金属线流入大地，这一电流通道可使云层和建筑物间的正、负电荷中和，使云层放出的电荷完全通过避雷针流入大地而不会损坏建筑物。
知识点3 短路●定义：由于某种原因，电路中不该相连的两点被直接连在一起的现象，叫做短路。
或电流不通过电器直接接通叫做短路。
●短路的危害：电源短路是十分危险的，由于导线的电阻远小于灯泡的电阻，所以通过它的电流会非常大，这样大的电流，电池或者其他电源都不能承受，电源会损坏；更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。
日常生活中我们常采用保险丝、空气开关、熔断器等防止短路或过载带来的危害。
●短路分电源短路和用电器短路两类。
用电器短路时，一般认为用电器中无电流流过，不会对电路造成损害。
串联电路的特点：1、电压特点：串联电路的总电压等于各部分电路两端电压之和。
人教版九年级物理17.2《欧姆定律》
02
欧姆定律的应用
串联电路中的应用
计算串联电路的总电 阻
计算串联电路的电流
计算串联电路的总电 压
并联电路中的应用
计算并联电路的总电阻 计算并联电路的总电流
计算并联电路的电压
复杂电路的分析与计算
运用欧姆定律分析复杂电路的 电阻、电流、电压之间的关系
05
06
4. 分析数据，得出结论。
实验数据分析和结论
数据分析：通过计算电流、电压和电 阻的值，分析它们之间的关系，验证 欧姆定律。
通过实验探究，我们验证了欧姆定律 的正确性，加深了对欧姆定律的理解 。同时，实验也锻炼了我们的动手能 力和数据分析能力。
结论：在实验误差范围内，实验数据 与欧姆定律的理论值相符，说明欧姆 定律是正确的。
在实际生活中的应用案例
案例一
一个简单的电路中，有一个电源、一个开关、一个电阻和一个小灯泡。当开关闭合时，小灯泡会亮起 。这是欧姆定律在实际生活中的应用，因为电流通过电阻时会产生电压降，从而点亮小灯泡。
案例二
在设计一个电路时，需要考虑电路中各个元件的电阻值以及电流大小。根据欧姆定律，可以计算出电 压降和电流大小，从而选择合适的元件参数，确保电路的正常运行。
欧姆定律的公式和单位
欧姆定律的公式是
I=U/R，其中 I 表示电流，U 表 示电压，R 表示电阻。
欧姆定律的单位是
安培（A），伏特（V），欧姆（ Ω）。
欧姆定律的物理意义
欧姆定律的物理意义在于揭示了电路中电流、电压和电阻之 间的定量关系。具体来说，它告诉我们当电路中的电阻一定 时，电压越高，电流越大；当电压一定时，电阻越大，电流 越小。
