大学生创新的设计大赛多功能衣架的设计18页PPT
设计报告书(衣架)
摘要
日常生活中，衣架是我们不可或缺的生活产品，根 据实际需求，我们设计出新型折叠式衣架。此款衣架 最大亮点是可折叠，空闲时便于收纳，节省空间。功 能齐全，外观新颖。左右杆往主体部分折叠，衣架主 体造型多样，起支撑分力作用，可晾晒鞋袜。材质采 用不锈钢，亦可采用塑料材质，轻巧方便。本产品结 构简单，易于加工制作，成本较低，而且实用效果很 好。
设计理念
21世纪是一切从“简”的智能化社会。人们的生 活也倾向多样、节能、便捷为主体，根据社会发展设 计出此款可折叠式衣架，集节省空间与功能多样与一 身。尽可能满足消费者需求，根据市场调查，目前使 用衣架多为成年人，所以，此款衣架还可以进行衍生 设计，中间主体部分除设计成挂钩式晾晒鞋袜，亦可 镂空成各种卡通、动物形状。让青少年、儿童喜欢上 晾衣服，增长生活自理能力。设计严格按照人机工程 学原理进行。
比较创新
新型折叠式晾衣架与目前市场上的晾衣架相比，其 可折叠功能，节省空间。功能不单一，除基本功能晾 晒衣服外，中间主体部分可晾晒鞋袜。且材质为不锈 钢或者塑料材质，成本低又实用，适合批量生产。塑 料材质的色彩多样，消费者可任意挑选。中间部分还 可以进行衍生设计。此款晾衣架比传统晾衣架更具市 场发展潜力，更适合人们日常生活需求。
5
问卷调查
1.性别
选项 A女 B.男 小 计 33 7 比例 82.5% 17.5%
2.是否使用衣架
选项 A经常使用 B.偶尔使用 小 计 35 5 比例 87.5% 12.5%
3.对目前市场上Βιβλιοθήκη 架看法选项 A.造型传统 B.闲置时占用空间大 C.功能单一 小计 3 20 17 7.5% 50% 42.5% 比例
关键词：晾衣架、折叠式、节省空间
2
可折叠伸缩晾衣架创新设计
悬挂式可折叠伸缩的晾衣架摘要: 在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。
在城镇住宅小区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，使用比较方便。
本方案所提供的悬挂式可折叠伸缩的晾衣架包括有晾衣杆、供折叠用的杆件、左右两套供折叠用的杆件、及使下梁架升降的滑轮和拉绳所组成，它的多个晾衣杆是支撑在两个下梁架的孔中，它的上梁架固定在天花板上，升降用的两套滑轮分别装在两个上梁架上，两套折叠用的杆件将左右的上梁架和下梁架相互连接起来。
关键字悬挂式折叠伸缩晾衣架本设计属于一种新型实用的家庭用的晾衣架，它涉及一种新型折叠式的晾衣架的结构。
一般家庭都有晾衣架晒衣物的生活需要，通常是用系好的晾衣绳将衣物晾晒，用后再将绳子收起，它虽实用但不美观，给实用上带来麻烦。
另外，将衣服晾在室外会有灰尘及其他杂质的污染，若将衣物晾在室内又会占用一定空间，同时也很不美观，因此，目前市场上已出现了多种可折叠的晾衣架，经调查发现，它们都是立在地上或固定在墙壁上的，立在地上的晾衣架用后需要收拾起来，固定在墙上的即或是能够折叠也需要占用一定的空间，对于室内面积较小的家庭的使用仍存在困难。
本实用新型的目的在于提供一种储存时不占用空间、美观实用的新型晾衣架，使用时能晾晒很多衣物，并且在使用操作上非常方便。
按如上构思本方案所提供的悬挂式可折叠伸缩的晾衣架包括有晾衣杆、供折叠用的杆件、左右两套供折叠用的杆件、及使下梁架升降的滑轮和拉绳所组成，它的多个晾衣杆是支撑在两个下梁架的孔中，它的上梁架固定在天花板上，升降用的两套滑轮分别装在两个上梁架上，两套折叠用的杆件将左右的上梁架和下梁架相互连接起来。
本方案中的供折叠用的各杆件是等长的四杆机构，在对顶点上延长出的等长杆件的端头分别与上梁架及下梁架的长孔相铰接，四杆机构的各关节销轴在长孔内滑动，其杆件都是带折边的薄板。
它的上下梁架都是薄壁板，它的两个上梁架都是弯成角形，在其上端面上都留有将其固定在天花板上的安装孔，在竖直面上都有带两翻边的长角孔，在长方孔处安装着滑轮，在下梁架上还有供支撑晾衣杆的多个圆孔和一个拉绳的连接孔。
机械创新设计 新型简易衣架
机械创新设计论文设计名称：院系：学号：姓名：指导教师：日期：一、设计名称新型简易衣架二、设计背景随着经济的发展，人们的生活水平越来越高，越来越多的人选择生活在城市中，这就带来了空间狭小的问题，如果不用花多少钱就能节省空间，这肯定是人们愿意接受的事情，所以我就想到可以改进晾衣架，放在阳台外面就可能把阳台的空间省出来，放置别的东西。
在这种想法的驱动下，就开始着手改进衣架。
大家知道，现在比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
晾晒衣服是生活中经常会遇到的活动，针对这一频繁而单调的工作，如果晾衣架是固定的，无疑增加了辛苦程度，而且还伴有危险。
以前，晾衣架最简单的一种是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在的居民很多是在天花板下焊接一根铁管作为晾衣架的挂具，晾衣服时，必须将衣服一件一件地穿上衣架，再用杈子将衣服挂在铁管上，工作效率低，又不方便，时常将衣服掉地弄脏，而且还不能充分利用阳光。
而目前市场上所卖的自动晾衣架只能满足单一的升降或单一的收缩功能，但升降功能只能解决挂衣服费力的问题却不能很好的利用阳光资源，而收缩功能刚好相反，只能解决充分利用阳光资源但不能解决费力这个问题。
本实用新型晾衣架正是基于上述的考虑设计的。
三、设计要求，拟实现的功能1、设计要求（1）晾衣架结构稳定，有足够的承载力，安全性好；（2）操作方便，省力，效率高；（3）节省空间。
2、拟实现的功能本实用新型晾衣架，主体部分为两套并行的四杆机构，四杆机构由上下摆杆中间杆和下摆组成。
在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。
在两组上摆杆之间设置固定连杆。
四杆机构由上摆杆，下摆杆和中间组成，且上摆杆比下摆杆短。
在晾衣架的下面可以挂衣服。
本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好，节省空间。
四、工作原理1、工作原理简图它的主体比分为两套并行的四杆机构，四杆机构由上摆杆2中间杆3，下摆杆4组成。
大学生创新项目——自动感应晾衣架的设计与制造

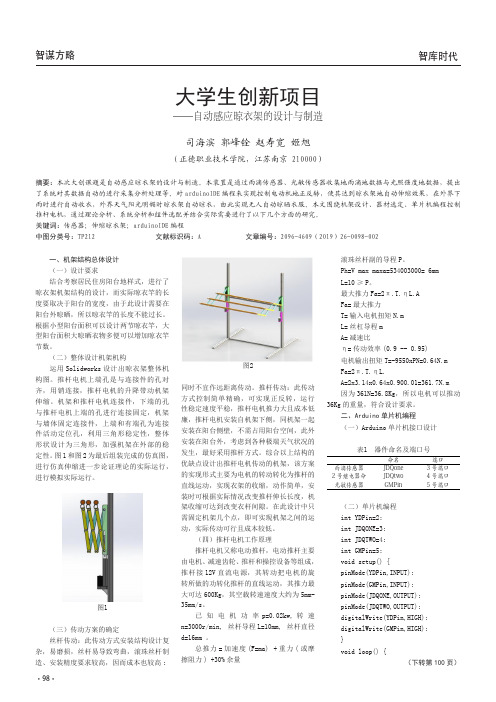

·98·大学生创新项目——自动感应晾衣架的设计与制造司海滨 郭峰铨 赵寿宽 姬旭（正德职业技术学院，江苏南京 210000）摘要：本次大创课题是自动感应晾衣架的设计与制造。
本装置是通过雨滴传感器、光敏传感器收集地雨滴地数据与光照强度地数据，提出了系统对其数据自动的进行采集分析处理等。
对arduinoIDE 编程来实现控制电动机地正反转，使其达到晾衣架地自动伸缩效果，在外界下雨时进行自动收衣，外界天气阳光明媚时晾衣架自动晾衣，由此实现无人自动晾晒衣服。
本文围绕机架设计、器材选定、单片机编程控制推杆电机，通过理论分析、系统分析和组件选配并结合实际需要进行了以下几个方面的研究。
关键词：传感器；伸缩晾衣架；arduinoIDE 编程中图分类号：TP212文献标识码：A 文章编号：2096-4609（2019）26-0098-002一、机架结构总体设计（一）设计要求结合考察居民住房阳台地样式，进行了晾衣架机架结构的设计，而实际晾衣竿的长度要取决于阳台的宽度，由于此设计需要在阳台外晾晒，所以晾衣竿的长度不能过长。
根据小型阳台面积可以设计两节晾衣竿，大型阳台面积大晾晒衣物多便可以增加晾衣竿节数。
（二）整体设计机架机构运用Solidworks 设计出晾衣架整体机构图。
推杆电机上端孔是与连接件的孔对齐，用销连接，推杆电机的升降带动机架伸缩。
机架和推杆电机连接件，下端的孔与推杆电机上端的孔进行连接固定，机架与墙体固定连接件，上端和有端孔为连接件活动定位孔，利用三角形稳定性，整体形状设计为三角形，加强机架在外部的稳定性。
图1和图2为最后组装完成的仿真图，进行仿真伸缩进一步论证理论的实际运行，进行模拟实际运行。
图1（三）传动方案的确定丝杆传动：此传动方式安装结构设计复杂，易磨损，丝杆易导致弯曲，滚珠丝杆制造、安装精度要求较高，因而成本也较高;图2同时不宜作远距离传动。
推杆传动：此传动方式控制简单精确，可实现正反转，运行性稳定速度平稳，推杆电机推力大且成本低廉，推杆电机安装自机架下侧，同机架一起安装在阳台侧壁，不需占用阳台空间，此外安装在阳台外，考虑到各种极端天气状况的发生，最好采用推杆方式。
机械创新设计之新型晾衣架
机械创新设计之新型晾衣架作者:--------------- 日期：机械综合创新实验新型晾衣架的设计目录、摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、设计灵感．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．2四、比较创新．．．．．．．．．．．3五、机构简图．．．．．．．．．．．．．．．．．．3六、悬挂式可折叠伸缩的晾衣架．．．．．．．．．．．．．．．．．．．．．．4七、附图．．．．．．．．．．．．．．．．．．．．．．7新型晾衣架的设计一摘要：本实用新型晾衣架，主体部分为两套并行的四杆机构，俟干机构由上下摆杆中间杆和下摆组成。
在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。
在两组上摆杆之间设置固定连杆。
四杆机构由上摆杆，下摆杆和中间组成，且上摆杆比下摆杆短。
在晾衣架的下面可以挂衣服。
本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好。
二设计灵感：在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
本实用新型晾衣架正是基于上述的考虑设计的三设计原理：它的主体比分为两套并行的四杆机构，四杆机构由上摆杆 1 中间杆2 ，下摆杆3 组成。
在两组下摆杆3 之间设置晾衣架4 。
晾衣架4 的下面设置衣架环5 ，在两组上摆杆1 直接按设置固定连杆6 ，上摆杆1 和下摆杆3 分别通过铰链7 连接到阳台上，上摆杆1 比下摆杆3 短，以为这样可以是晾衣架在挂衣服的状态下自由固定，即自锁。
在晾衣架的两组上摆杆1 之间的固定连杆6上可以放置防雨布，它的防雨和遮阳的作用，晾衣架的衣架挂环5 可以挂衣服，并且利用四杆机构的自锁性，自动固定晾衣架。
