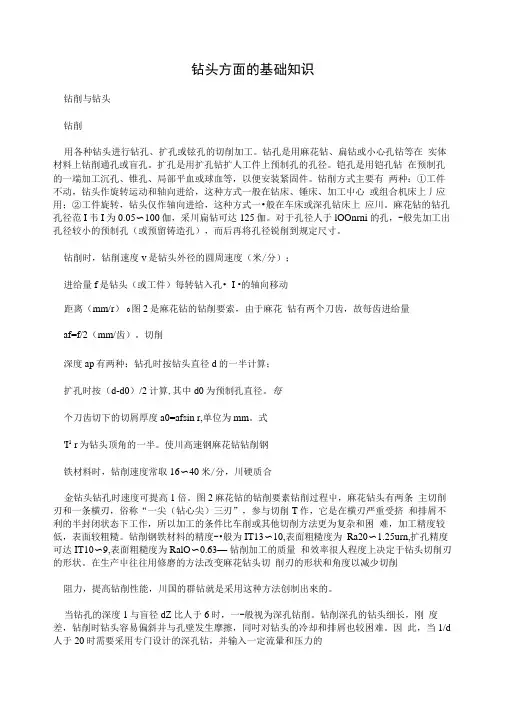

钻头方面的基础知识.docx
钻头方面的基础知识钻削与钻头钻削用各种钻头进行钻孔、扩孔或铉孔的切削加工。
钻孔是用麻花钻、扁钻或小心孔钻等在实体材料上钻削通孔或盲孔。
扩孔是用扩孔钻扩人工件上预制孔的孔径。
铠孔是用铠孔钻在预制孔的一端加工沉孔、锥孔、局部平血或球血等，以便安装紧固件。
钻削方式主要有两种：①工件不动，钻头作旋转运动和轴向进给，这种方式一般在钻床、锤床、加工屮心或组合机床上丿应用；②工件旋转，钻头仅作轴向进给，这种方式一•般在车床或深孔钻床上应川。
麻花钻的钻孔孔径范I韦I为0.05〜100伽，采川扁钻可达125伽。
对于孔径人于lOOnrni 的孔，-般先加工出孔径较小的预制孔（或预留铸造孔），而后再将孔径锐削到规定尺寸。
钻削时，钻削速度v是钻头外径的圆周速度（米/分）；进给量f是钻头（或工件）每转钻入孔• I •的轴向移动距离（mm/r）0图2是麻花钻的钻削要索，由于麻花钻有两个刀齿，故每齿进给量af=f/2（mm/齿）。
切削深度ap有两种：钻孔时按钻头直径d的一半计算；扩孔时按（d-d0）/2计算,其中d0为预制孔直径。
每个刀齿切下的切屑厚度a0=afsin r,单位为mm。
式'I1 r为钻头顶角的一半。
使川高速钢麻花钻钻削钢铁材料时，钻削速度常取16〜40米/分，川硬质合金钻头钻孔时速度可提高1倍。
图2麻花钻的钻削要素钻削过程屮，麻花钻头有两条主切削刃和一条横刃，俗称“一尖（钻心尖）三刃”，参与切削T作，它是在横刃严重受挤和排屑不利的半封闭状态下工作，所以加工的条件比车削或其他切削方法更为复杂和困难，加工精度较低，表面较粗糙。
钻削钢铁材料的精度-•般为IT13〜10,表面粗糙度为Ra20〜1.25urn,扩孔精度可达IT10〜9,表面粗糙度为RalO〜0.63—钻削加工的质量和效率很人程度上决定于钻头切削刃的形状。
在生产屮往往用修磨的方法改变麻花钻头切削刃的形状和角度以减少切削阻力，提高钻削性能，川国的群钻就是采用这种方法创制出來的。
