清华山维EPS地理信息工作站采购需求文件

清华山维说明书

清华山维说明书威远图公司简介北京威远图仪器有限责任公司（简称WELTOP），是一家致力于空间数据的获取与应用开发、空间信息系统集成、空间信息服务的高新技术企业，创建于1997年1月。

公司自成立以来，一直本着“真诚、服务、创新、发展”的企业精神，“以卓越的方式完成每一件事”的原则，集测绘设备销售、软件开发、信息系统集成、空间信息生产与服务为一体，短短几年时间里，已发展成为一家集空间地理信息和应用专业软件的研制和开发、空间地理信息增值服务、大型GIS工程承接为一体的全国性知名品牌企业，业务范围涵盖了整个测绘行业及服务于公众地理信息的所有工作范畴。

现在公司的产品与服务涉及领域包括国土、交通、水利、海洋、石化、电力、市政、农业、金融、商业、咨询等行业，在测绘行业中赢得了引人瞩目的一席之地。

公司的主要业务范围包括：测绘/地理信息采集设备、计算机与专业应用软件系统的开发/销售、以及相关的技术咨询和服务。

目前主要产品分为软、硬件两大类，有公司自己开发研制的Cito 和SV系列测绘成图软件、TOP系列测绘软件（平差及通讯等）、水利断面软件、道路测设一体化系统软件、地下管线测绘及管理软件、建筑物沉降分析软件、掌上测图系统、数字水准软件、数字矿山测绘系统以及房产测量师软件；另外Copyright ©Beijing WelTop Data Design Co.Ltd. 2003 2我公司还承接GIS工程，已经推出并得到成熟应用的GIS系统有：房产测绘信息管理系统、矿产资源管理信息系统、银行营业网点管理系统、通用测绘信息化管理系统、地下管网信息管理系统等；配套的硬件产品有全站仪、GPS、绘图仪、扫描仪等。

2002年，威远图公司入住中关村德胜科技园区，同时获得北京市西城区政府下属隆达集团风险注资，被北京市认证为高新技术企业以及软件企业、获得北京市规划委员会颁发的测绘软件及地理信息系统开发的乙级资质，同年与美国知名企业Autodesk公司携手，作为Autodesk GIS产品中国测绘行业总代理，成为测绘行业唯一的一家ADN全球开发联盟成员。

完整word版EPS软件模块说明

EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是北京清华山维新技术开发有限公司追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。

EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。

EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。

其总体结构示意图：EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。

主要功能模块及技术指标如下表：EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司EPS地理信息工作站产品技术说明书北京清华山维新技术开发有限公司3.性能指标地理信息工作站具有良好的包容性，稳作为大型地理信息工作站系统，EPS均能满足用户实定性和计算速度。

EPS清华山维软件数据检查常见问题与解决办法浅析

EPS清华山维软件数据检查常见问题与解决办法浅析程奋周今年来，随着作业单位使用清华山维软件逐渐增多，山于以前对于各种图件的测绘时，内业编绘这一块的规范要求较为宽松，以及作业人员对于清华山维软件的各项功能认识不够,导致所编绘的地形、地籍图在该软件的数据监理这一过程时，出现较多的问题,并且有些问题比较难于处理，数据监理通不过的直接后果就是无法将数据导入地理信息系统的数据库。

下面,笔者根据儿年来使用本软件所遇到的问题，以及自己的理解，提出适当的解决办法。

有些问题无法理解更没有办法解决，这些问题只好请教软件公司的指导老师，寻求技术支持。

1:500地形图检查时，常规检查总共有13项。

一、是编码合法性检查该项功能是检查图形中每一项要素的编码是否正确，检查每一个地物符号的编码是否与模板中的地物编码相对应，本软件编绘地物的编码一般都是合法的，极个别的情况是,用新版本软件打开旧版本的文件时会提示不合法的情况，这时候的解决办法就是把不合法编码的地物批量换码。

二、层合法性检查该项功能一般也不会有问题，根据三水测区的数据监理，发现一个问题，也是新版本和旧版本的所产生的，就是池塘原来是归于水系面这一个层的，新版本这个层更加细分了，多了湖泊水库池塘层,我的解决办法就是把不对的图层直接归层就可以了。

三、重叠地物检查该问题的产生就是因为同一地物进行的重复编绘所形成的，比如重复展绘高程点、控制点等，或者是重复对同一地块重复构面形成的，重复调入外部数据也会形成重复数据。

一般的解决办法可以用“过滤选择”功能选取重复对象进行删除，可以排除重叠地物。

四、空间逻辑检查该项检查包含儿个方面的问题，是用于检查数据空间逻辑性的正确与否，包含以下儿个小点：1、线对象只有一个点2、一个线对象上相邻点重叠3、一个线对象上相邻点往返（回头线）4、少于3个点的面对象5、不闭合的面对象清华山维软件对于地物与地形图对象主要分为三类，就是点、线、面,一般逻辑就是最少两个点才能成一条线,最少三个点才能构成一个面。

EPS软件模块说明资料

EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是北京清华山维新技术开发有限公司追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。

EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。

EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。

其总体结构示意图：2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。

主要功能模块及技术指标如下表：3.性能指标作为大型地理信息工作站系统，EPS地理信息工作站具有良好的包容性，稳定性和计算速度。

主要性能全部达到国内外相关软件先进水平，均能满足用户实际需求。

系统具备对超越设备内存数据的操作能力，支持显示线程监控技术，可以实时中断超大显示过程，从而提高系统的可操作性。

EPS地理信息工作站主要性能指标及参考环境如下表：EPS地理信息工作站主要性能指标4.主要技术特点EPS地理信息工作站集多行业地理信息数据采集、处理、转换、检查、入库、动态更新维护、动态符号化显示、打印出图、多格式数据输出；梯次缩编等各功能于一体，技术特点：（1）测绘数据生产工具健全EPS地理信息工作站实现多行业、多业务模块集成化管理应用，是一个可以支撑地理信息数据生产与管理并支持二次开发需求的专业技术平台，提供面向测绘不同生产环节，面向测绘相关行业的专业化工具，满足不同层次、不同范围、不同类型地理信息测绘生产应用，最大限度地提高生产效率，降低生产成本，保证生产质量，避免重复劳动。

1EPS2008地理信息工作站概述

1EPS2008地理信息工作站概述第一章注册商标、版权及产品概貌为北京清华山维新技术开发有限公司注册商标。

1.1 清华山维EPS2008地理信息工作站EPS 地理信息工作站基础平台（简称EPS 平台，本软件）是北京清华山维新技术开发有限公司研发的一款专业面向测绘生产及基础地理信息行业的软件。

本软件从测绘与地理信息角度构建数据模型，综合CAD （计算机辅助设计，图形绘制平台）技术与GIS （地理信息系统，空间数据管理）技术，以数据库为核心，将图形和属性融为一体，从数据生产源头支持测绘的信息化转变。

EPS2008平台支持各种测量成果数据，在外业采集时，测绘成果可随手入库，需要编辑更新时可随时下载，不需要转换，只是迁移，用户可方便地实现测量外业、内业、入库一体化。

平台系统采用全新架构，进而实现信息化测绘、管理与更新一体化，建库GIS 与出图一体化，用一个平台解决测绘各种问题。

软件所支持的测绘数据包括控制测量、地形测量、地籍测量、管线勘测、工程放样、沉降观测、航测调绘、图纸影像等多种类型。

例如，航测调绘数据，共有内联模式、外联模式、离线调绘三种利用方式。

内联模式是直接在EPS 平台上采集数据、编辑、监理入库，航测技术完全嵌入EPS 平台，用户一步到位。

外联模式是同JX4、VirtuoZo 、MapMatrix 等数据双向衔接；可以采集后导入EPS 平台编辑入库，也可双屏实时连接工作。

离线调绘是在EPS 平台上将（任何）矢量或影像，直接导入“航测调绘仪”即大PDA ，外业调绘后仍可导入EPS2008编辑入库。

当然，EPS 平台中航测数据可直接更新GIS库；或者随时从GIS库中下载数据，进行更新采集编辑、监理检查后直接入库更新GIS数据（包括SuperMap、ARCGIS、SunwayGIS）。

EPS支持4D产品融合、支持跨专业组合应用，支持多元海量数据集成管理，支持跨平台数据库更新维护。

EPS2008地理信息工作站基础平台具有可包容海量数据的四级组织架构（数据空间Data Space、数据集群Data Group、数据专题Data Source、数据实体Data Body），使得不同种类、不同数学基础、不同尺度的数据通过工作空间无缝集成，可方便实现动态投影、叠加显示、叠加打印以及交互操作。

基于EPS的宗地图测绘一体化软件设计与开发

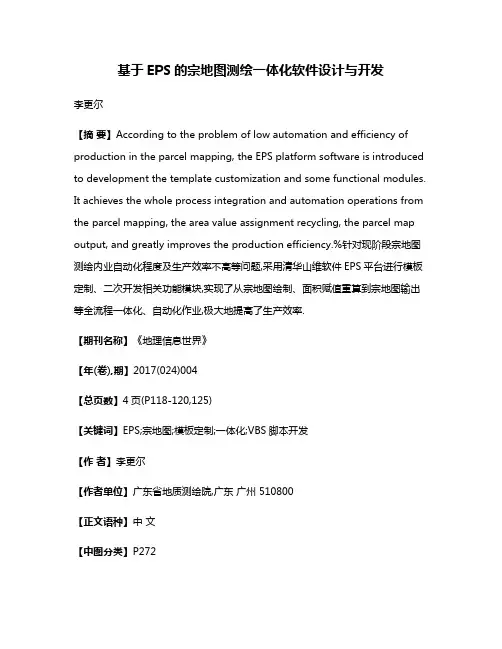

基于EPS的宗地图测绘一体化软件设计与开发李更尔【摘要】According to the problem of low automation and efficiency of production in the parcel mapping, the EPS platform software is introduced to development the template customization and some functional modules. It achieves the whole process integration and automation operations from the parcel mapping, the area value assignment recycling, the parcel map output, and greatly improves the production efficiency.%针对现阶段宗地图测绘内业自动化程度及生产效率不高等问题,采用清华山维软件EPS平台进行模板定制、二次开发相关功能模块,实现了从宗地图绘制、面积赋值重算到宗地图输出等全流程一体化、自动化作业,极大地提高了生产效率.【期刊名称】《地理信息世界》【年(卷),期】2017(024)004【总页数】4页(P118-120,125)【关键词】EPS;宗地图;模板定制;一体化;VBS脚本开发【作者】李更尔【作者单位】广东省地质测绘院,广东广州 510800【正文语种】中文【中图分类】P2720 引言随着我国经济社会的不断发展和城市化进程的快速推进，作为用地报批、征地拆迁、不动产登记依据的宗地图测绘工作随之增多。

宗地图测绘工作内容主要包括：外业采集、图形编辑、界址点标绘、宗地图制作与输出等。

宗地图要素表示多、信息量大、要求严格。

传统宗地图测绘内业工序繁杂，需要绘图软件和多种办公软件相互配合完成，多平台之间的数据交换必然增加不必要的工作量且最终生成多个文件，很容易引起数据丢失和错误，对于数据更新、管理以及深层次的开发应用不利。

EPS软件模块说明

EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是北京清华山维新技术开发有限公司追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。

EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。

EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。

其总体结构示意图：2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。

主要功能模块及技术指标如下表：3.性能指标作为大型地理信息工作站系统，EPS地理信息工作站具有良好的包容性，稳定性和计算速度。

主要性能全部达到国内外相关软件先进水平，均能满足用户实际需求。

系统具备对超越设备内存数据的操作能力，支持显示线程监控技术，可以实时中断超大显示过程，从而提高系统的可操作性。

EPS地理信息工作站主要性能指标及参考环境如下表：EPS地理信息工作站主要性能指标4.主要技术特点EPS地理信息工作站集多行业地理信息数据采集、处理、转换、检查、入库、动态更新维护、动态符号化显示、打印出图、多格式数据输出；梯次缩编等各功能于一体，技术特点：（1）测绘数据生产工具健全EPS地理信息工作站实现多行业、多业务模块集成化管理应用，是一个可以支撑地理信息数据生产与管理并支持二次开发需求的专业技术平台，提供面向测绘不同生产环节，面向测绘相关行业的专业化工具，满足不同层次、不同范围、不同类型地理信息测绘生产应用，最大限度地提高生产效率，降低生产成本，保证生产质量，避免重复劳动。

清华山维软件说明书(1-6章)

EPS2008地理信息工作站使用说明书北京清华山维新技术开发有限公司 Sunway Survey Corporation二○一○年八月目录目录本书概览 (1)第一章 EPS2008地理信息工作站概述 (1)1.1 清华山维EPS2008地理信息工作站 (1)1.2 清华山维EPS2008地理信息工作站产品体系 (3)1.3 基本概念 (4)1.4 文件类型 (6)第二章 EPS平台的安装和运行 (8)2.1 系统组成及运行环境 (8)2.1.1 系统组成 (8)2.2 系统/软件安装 (8)2.3 加密狗安装 (9)2.4 系统启动 (10)2.4.1 启动方法 (10)2.4.2 EPS平台的起始页 (10)2.5 软件注册与工作台面定制 (11)2.5.1 软件注册 (11)2.5.2 工作台面定制 (12)2.5.3 EPS2008系列模块主要功能 (15)第三章 EPS 2008用户界面 (18)3.1 EPS 2008地理信息工作站界面 (18)3.2 主界面各部分介绍 (19)3.2.1 主菜单 (19)3.2.2 对象属性工具栏 (20)3.2.3 视图工具栏 (20)3.2.4 几何对象编辑工具栏 (21)1清华山维·软件说明书3.2.5 捕捉工具栏 (21)3.2.6 其他工具栏 (21)3.2.6.1 状态显示栏 (21)3.2.6.2 快捷工具栏 (22)3.2.6.3 标题钮 (22)3.2.7 窗口 (22)3.2.7.1 操作窗口 (22)3.2.7.2 命令行窗口 (22)3.2.7.3 属性编辑窗口 (23)3.2.7.4 输出窗口 (24)3.2.7.5 数据监理窗口 (25)3.2.8 界面窗口操作方法 (25)3.2.8.1 打开与关闭窗口方法： (26)3.2.8.2 调整窗口位置方法 (26)3.3 右键弹出菜单 (27)基础篇第四章数据处理工作流程 (28)第五章 EPS作业准备 (31)5.1 作业环境准备 (31)5.1.1 分析成果要求 (31)5.1.2 分析数据源 (32)5.1.3 监理项目 (32)5.1.4 工作台面 (32)5.2 数据调入 (32)5.2.1 坐标文件的调入 (33)5.2.2 其他数据格式的调入 (34)2目录第六章基础绘图 (38)6.1 加点 (38)6.2 加线 (40)6.3 加面 (43)6.4 加注记 (44)6.5 常用注记 (45)6.6 提高作图效率和编码选择输入 (47)6.6.1 编码选择和编码查询窗口 (48)6.6.2 传统的编码选择 (49)第七章常用编辑 (50)7.1 选择图形对象 (50)7.1.1 手工选择对象、查看、清空选择集 (50)7.1.2 多边形选择 (51)7.2 撤销 (52)7.3 恢复撤销 (52)7.4 删除 (53)7.5 选择集修改 (53)7.6 平移 (53)7.7 旋转 (54)7.8 平移旋转（缩放） (55)7.9 延伸 (55)7.10 裁剪 (57)7.11 修线 (57)7.12 打断 (58)7.13 距离（过点）平行线 (59)7.14 对象内嵌注记拖动 (60)7.15 多义线编辑 (60)3清华山维·软件说明书7.16 选择定位导航器 (60)7.17 快速浏览显示大图 (62)第八章数据检查 (64)8.1 数据合法性检查 (65)8.1.1 新建检查方案 (66)8.1.2 新建检查组 (66)8.1.3 新建检查项 (67)8.2 数据检查结果与修复 (68)8.3 检查模型 (70)8.3.1 检查模型用于定制检查项 (70)8.3.2 部分检查项的解释 (71)第九章图形打印 (73)9.1 图形打印的作业流程 (73)9.2 打印区域设置 (74)9.2.1 打印区域设置的成果－图框列表（图幅预置列表） (74)9.2.2 页面方案 (76)9.2.3 图纸 (77)9.2.4 图框及图框属性 (77)9.2.5 纸张与比例尺选择方式 (78)9.2.6 打印范围及比例尺 (79)9.2.7 分幅方式 (79)9.2.7.1 标准分幅方式 (80)9.2.7.2 自画图框分幅方式 (80)9.2.7.3 选择已有图框 (81)9.2.7.4 指定坐标和宽高 (81)9.2.7.5 选择线路中心线 (81)9.2.7.6 选择区域范围线 (82)4目录9.2.7.7 生成有数据图幅 (83)9.3 打印 (84)9.3.1 使用上次“打印设置”开始打印 (84)9.3.2 打印设置 (84)第十章数据输出 (91)10.1 常规输出 (92)10.2 标准输出 (93)10.3 关于模板 (95)应用篇第十一章文件菜单 (96)11.1 新建EDB工程 (96)11.2 打开EDB工程 (96)11.3 工程另存为 (96)11.4 新建ESP工作空间 (97)11.5 打开ESP工作空间 (97)11.6 保存ESP工作空间 (97)11.7 工作空间另存为 (98)11.8 插入数据,关闭数据 (98)11.8.1 EDB工程 (98)11.8.2 图片 (98)11.8.3 格网 (99)11.8.4 三角网 (99)11.8.5 关闭(图片/格网/三角网) (99)11.9 选择集输出 (100)11.10 调入COR/NOT格式数据 (100)11.11 输出COR/NOT格式数据 (101)5清华山维·软件说明书11.12 调入EXF格式数据 (101)11.13 输出EXF格式数据 (102)11.14 调入EXX格式数据 (103)11.15 输出EXX格式数据 (103)11.16 调入坐标文件数据 (103)11.17 调入EPSCE数据(CEF) (104)11.18 输出EPSCE数据(CEF),模板(COD) (104)11.19 输出外部数据 (105)11.20 调入外部数据 (105)11.21 打印区域设置 (105)11.22 打印预览 (107)11.23 打印 (107)11.24 关闭工程 (108)11.25 退出系统 (108)第十二章绘图菜单 (109)12.1 画圆 (109)12.2 加矩形 (109)12.3 加正多边形 (110)12.4 面填充 (111)12.5 尺寸标注 (112)12.6 属性标注 (112)12.7 自定义绘图 (113)12.8 常用注记 (114)12.9 图块创建 (116)12.10 图块解体 (117)12.11 图块列表 (117)12.12 删除图块定义 (117)6目录12.13 图件组合 (117)12.14 图件取消组合 (118)12.15 插入图件 (118)12.16 插入对象 (119)第十三章编辑菜单 (121)13.1 撤销 (121)13.2 恢复撤销 (121)13.3 剪切 (122)13.4 复制 (122)13.5 粘贴 (122)13.6 删除 (122)13.7 选择集修改 (123)13.8 平移 (123)13.9 旋转 (124)13.10 平移旋转（缩放） (125)13.11 镜像 (125)13.12 延伸 (126)13.13 裁剪 (127)13.14 斜角（倒斜角） (128)13.15 圆角（倒角） (129)13.16 删线段 (130)13.17 打断 (130)13.18 修线 (131)13.19 两线连接 (132)13.20 线局部复制 (133)13.21 面内套岛（去岛） (133)13.22 距离（过点）平行线 (133)7清华山维·软件说明书13.23 比例平行线 (134)13.24 平行推边 (134)13.25 平行线内插 (135)13.26 对象内嵌注记拖动 (135)13.27 多义线编辑 (136)13.28 变宽线编辑 (136)13.29 节点符号取舍，P类与Y类符号 (137)13.30 线形游动 (138)13.31 面填充编辑 (138)13.32 E类地物符号化编辑 (139)13.33 符号部件插入 (140)13.34 符号局部消隐 (141)13.35 符号端点延伸 (142)13.36 调整闭合点位 (142)13.37 有向点列调整（P类，Y类，E类地物） (143)13.38 图形、图块、符号缩放 (143)13.39 点，注记角度缩放（旋转方向） (144)13.40 对象叠放层次调整 (144)第十四章处理菜单 (146)14.1 点地物处理 (146)14.1.1 匹配高程值 (146)14.1.2 高程注记筛选 (147)14.1.3 复制线上高程注记点 (148)14.1.4 高程点值圆整 (149)14.2 线地物处理 (150)14.2.1 等高线赋值 (150)14.2.2 等高线标注 (151)8目录14.2.3 等高线检查、着色、自动修复 (152)14.2.4 曲线节点抽稀 (153)14.2.5 曲线，圆弧，圆折线化 (154)14.2.6 线平滑处理 (154)14.2.7 断线连接（线合并） (155)14.2.8 多义线（折线）分解 (156)14.3 面地物处理 (156)14.3.1 面合并 (157)14.3.2 面分割 (157)14.3.3 复合面合成 (158)14.3.4 复合面分解 (159)14.4 属性与注记 (160)14.4.1 属性点自动生成 (160)14.4.2 基本属性与扩展属性转换 (161)14.4.3 一般注记转属性 (161)14.4.4 房屋注记转属性 (163)14.4.5 属性转注记 (164)14.4.6 关联地物属性提取（点面关系） (165)14.4.7 关联地物属性提取（点线关系） (166)14.4.8 参照图属性提取（点） (167)14.4.9 参照图属性提取（线） (168)14.4.10 参照图属性提取（面） (168)14.5 图幅接边 (170)14.6 悬挂与拓扑 (173)14.6.1 自动延伸与裁剪 (173)14.6.2 相邻点重叠处理 (173)14.6.3 线线悬挂处理（不打断） (174)9清华山维·软件说明书14.6.4 有固定边悬挂处理（不打断） (175)14.6.5 点线悬挂处理（不打断） (176)14.6.6 悬挂处理（打断） (177)14.6.7 分层拓扑 (178)14.6.8 跨层拓扑 (179)14.6.9 面叠置分割 (181)14.6.10 线叠置分割 (182)14.6.11 多边形边线生成弧段 (182)14.6.12 拓扑关系重建（面与弧段） (183)14.6.13 多边形嵌套 (184)14.6.14 多边形（面）中心线提取 (185)14.7 区域裁剪与缓冲区 (185)14.7.1 多边形区域裁剪 (186)14.7.2 区域裁剪与符号压盖裁剪 (186)14.7.3 坎类裁剪 (187)14.7.4 稠密等高线首曲线自动裁剪 (187)14.7.5 缓冲区裁剪 (188)14.7.6 缓冲区建立 (188)14.7.7 保存缓冲区 (189)14.7.8 加载缓冲区 (190)14.7.9 缓冲区编辑 (190)14.7.10 缓冲区转成图形 (191)14.7.11 缓冲区属性 (192)14.7.12 缓冲区显示 (193)14.7.13 区域掏出 (193)14.7.14 区域复制 (194)14.8 其它 (195)10目录14.8.1 图形打散与对象拆分 (195)14.8.2 对象基本属性重置 (195)第十五章视图菜单 (197)15.1 缩小一倍 (197)15.2 放大一倍 (197)15.3 无级缩放 (198)15.4 开窗放大 (198)15.5 移屏 (198)15.6 屏幕定比缩放 (199)15.7 上一屏 (199)15.8 下一屏 (200)15.9 屏幕书签 (200)15.10 刷新 (201)15.11 详绘/粗绘 (201)15.12 图形重新生成 (201)15.13 全视图 (202)15.14 作业区范围 (202)15.15 当前图幅范围全视 (203)15.16 显示分幅格网 (203)15.17 显示图幅号 (204)15.18 显示坐标格网线 (204)15.19 数据类型显示开关 (204)15.20 对象类型显示开关 (205)15.21 点信息显示开关 (207)15.22 对象名称显示开关 (208)15.23 点标注显示控制 (209)15.24 对象分色开关 (209)11清华山维·软件说明书15.25 动态属性标注开关 (211)15.26 特殊显示 (213)第十六章工具菜单 (214)16.1 对象查找 (214)16.2 坐标定位 (215)16.3 图幅号定位 (216)16.3.1 国标图幅号定位 (216)16.3.2 自定义图幅号定位 (216)16.4 图幅接合表管理 (217)16.5 图幅信息(录入/修改) (218)16.6 生成内图廓线 (220)16.7 对象属性查看 (220)16.8 查图导航器 (221)16.9 选择过滤器 (222)16.10 创建超大图像EMG（Eps Image） (226)16.11 数据检查 (227)16.11.1 数据合法性检查 (227)16.11.2 测点精度检查 (230)16.11.3 测边精度检查 (235)16.11.4 显示检查结果 (241)16.11.5 输出检查报告 (241)16.11.6 检查命令 (242)16.12 空间量算 (242)16.12.1 求夹角（三点或四点） (242)16.12.2 求面积 (243)16.12.3 数值注记求和 (244)16.12.4 求面积、长度和 (245)12目录16.12.5 求两点距离、方位角 (245)16.12.6 求点到直线距离（垂距） (246)16.12.7 求点到线最近点距离 (246)16.12.8 三维坐标量算（DEM） (247)16.12.9 体积量算（DEM） (247)16.12.10 路径长度量算（DEM） (247)16.12.11 表面积量算（DEM） (248)16.13 查询统计 (248)16.13.1 当前对象统计 (248)16.13.2 坐标报表 (249)16.13.3 属性报表 (249)16.14 工程数据库 (250)16.14.1 数据库表管理 (250)16.14.2 数据库清理 (251)16.14.3 工程备份 (252)16.15 数据分类器 (253)16.15.1 调入外部数据后启动数据分类器 (254)16.15.2 数据分类器操作界面 (254)16.15.3 定位浏览把握整体分类 (256)16.15.4 交互给定特征值进一步分类 (256)16.15.5 为子类设置转换对照编码，批量转换 (258)16.15.6 不能转换为地理要素的子类 (259)16.15.7 保存方案，后续处理 (260)16.16 生成符号样图 (260)16.17 输出图幅坐标信息 (261)16.18 矢量校正 (262)16.19 坐标系转换 (263)13清华山维·软件说明书16.19.1 通用坐标系投影转换 (263)16.19.2 通用坐标系参数化（4/7参数）转换 (264)16.19.3 地方坐标系自定义脚本转换 (265)16.20 脚本管理器 (266)16.21 运行脚本 (267)第十七章设置菜单 (268)17.1 系统环境设置 (268)17.1.1 显示环境 (268)17.1.2 图幅信息 (268)17.1.3 投影设置 (271)17.1.4 系统表设置 (273)17.1.5 扩展属性无效值 (273)17.1.6 角度单位与样式 (274)17.1.7 大比例尺坐标系转换参数 (274)17.1.8 特殊地物编码 (275)17.1.9 特殊注记分类号 (275)17.1.10 图层显示顺序及特殊层 (276)17.1.11 高程注记小数位 (276)17.1.12 InIinfo表 (277)17.1.13 其他 (277)17.2 工作范围设置 (278)17.3 当前图幅设定 (279)17.4 图廓属性设置 (280)17.5 图幅结合表管理 (281)17.6 用户层设置 (282)17.7 地物模板设置 (283)17.8 注记模板设置 (283)14目录17.9 系统颜色表设置 (284)17.10 导出模板表 (285)17.11 导入模板表 (285)17.12 扩展属性字段设置 (286)17.13 动态属性标注管理 (286)17.14 启动自动移屏 (288)17.15 用户化界面 (288)17.15.1 工具栏 (288)17.15.2 键盘 (290)17.16 软件界面工具条显示开关 (291)第十八章帮助菜单 (292)18.1 EPS2008帮助 (292)18.2 工作台面定制 (293)18.3 显示起始页 (293)18.4 软件注册 (293)18.5 在线升级 (293)18.6 关于Eps2008 (294)第十九章工作空间 (295)19.1 工作空间的建立 (295)19.2 指定（打开）管理数据 (297)19.3 定制GIS统计分析 (299)第二十章命令行 (301)20.1 面内套岛 (302)20.2 快速换码 (302)20.3 数据整理工具 (303)20.4 当前点坐标信息（小比例尺经纬度） (304)20.5 自动生成属性点 (305)15清华山维·软件说明书20.6 数字注记 (305)20.7 数值注记统计 (305)20.8 标注长度（注记） (306)20.9 边长标注 (307)20.10 图层对比显示 (307)20.11 边界线点位重合 (307)20.12 引导连线 (308)20.13 阵列 (308)20.14 对象叠放层次调整 (310)20.15 变宽线转面 (310)20.16 常用编码 (311)20.17 界址点报表 (311)20.18 河道注记旋转 (312)20.19 台阶修复 (312)20.20 图廓整饰 (313)20.21 其他命令 (314)第二十一章右键弹出菜单 (321)21.1 ‘图幅索引’弹出菜单 (321)21.1.1 索引重建 (321)21.1.2 引入数据 (321)21.1.3 释放数据 (322)21.1.4 显示图幅号 (322)21.1.5 当前图幅设定 (322)21.1.6 图幅信息查看 (323)21.2 ‘漫游与选择’弹出菜单 (323)21.3 ‘选择与操作’弹出菜单 (324)21.3.1 重复上一次命令 (324)16目录21.3.2 清空选择集 (324)21.3.3 查看对象属性 (324)21.3.4 删除 (324)21.3.5 修改 (324)21.3.6 图件（组合） (324)21.3.7 撤消 (324)21.3.8 恢复撤消 (325)21.3.9 工作空间右键菜单介绍 (325)第二十二章捕捉工具条 (327)22.1 点位捕捉 (327)22.1.1 捕捉最近点 (327)22.1.2 捕捉线段中点 (327)22.1.3 捕捉两线交点 (328)22.1.4 捕捉线段(圆、圆弧)的等分点与线上任意点 (328)22.1.5 捕捉格网点 (329)22.1.6 捕捉圆心点 (329)22.1.7 捕捉圆上四等分点 (329)22.1.8 捕捉圆(圆弧)的切点与最近点 (330)22.1.9 捕捉垂足点 (330)22.1.10 捕捉定向延伸与求交 (330)22.1.11 捕捉正交点 (332)22.1.12 捕捉符号内部点位 (333)22.2 相对坐标输入 (333)22.2.1 相对坐标系定位 (333)22.2.2 相对直角坐标法输入 (334)22.2.3 相对极坐标法输入 (335)22.3 十字尺与定向量边 (335)17清华山维·软件说明书22.4 环尺 (336)第二十三章快捷键(快速编辑) (337)　Q、A、C、V-快捷操作 (337) S--捕矢量点快捷操作 (338) X--回退点快捷操作 (338) W--抹点快捷操作 (338) E--插点快捷操作 (338) Z--反转快捷操作 (339) D--线上捕点快捷操作 (339) F--接线快捷操作 (339)　T、H、J、K、N、B--快捷操作 (340) P--末点反向、镜像快捷操作 (340) O--长度复制快捷操作 (340) R--距离平形线 (341) L--直角化快捷操作 (341) G--构面快捷操作 (341)　复制粘贴快捷操作 (341)18本书概览本书概览《EPS2008地理信息工作站使用说明书》全书由三部分组成：起始篇，基础篇，应用篇。
