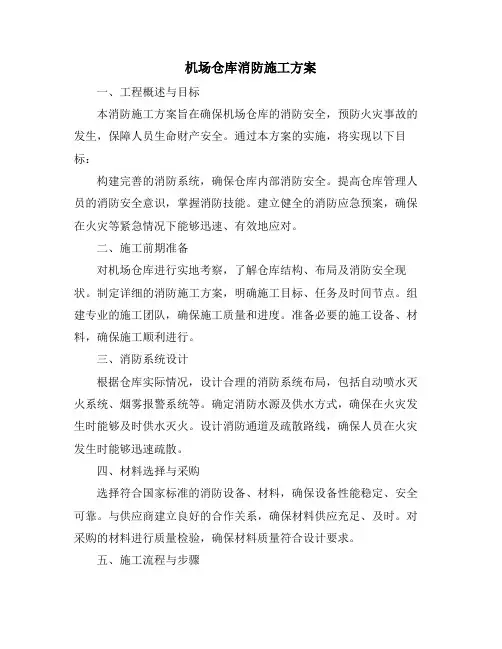

机场仓库消防施工方案
机场仓库消防施工方案一、工程概述与目标本消防施工方案旨在确保机场仓库的消防安全，预防火灾事故的发生，保障人员生命财产安全。
通过本方案的实施，将实现以下目标：构建完善的消防系统，确保仓库内部消防安全。
提高仓库管理人员的消防安全意识，掌握消防技能。
建立健全的消防应急预案，确保在火灾等紧急情况下能够迅速、有效地应对。
二、施工前期准备对机场仓库进行实地考察，了解仓库结构、布局及消防安全现状。
制定详细的消防施工方案，明确施工目标、任务及时间节点。
组建专业的施工团队，确保施工质量和进度。
准备必要的施工设备、材料，确保施工顺利进行。
三、消防系统设计根据仓库实际情况，设计合理的消防系统布局，包括自动喷水灭火系统、烟雾报警系统等。
确定消防水源及供水方式，确保在火灾发生时能够及时供水灭火。
设计消防通道及疏散路线，确保人员在火灾发生时能够迅速疏散。
四、材料选择与采购选择符合国家标准的消防设备、材料，确保设备性能稳定、安全可靠。
与供应商建立良好的合作关系，确保材料供应充足、及时。
对采购的材料进行质量检验，确保材料质量符合设计要求。
五、施工流程与步骤对仓库进行清理，确保施工现场整洁有序。
按照消防系统设计图纸进行施工，确保施工质量符合设计要求。
对施工过程中的隐蔽工程进行验收，确保施工质量。
对消防系统进行调试，确保系统正常运行。
六、质量与安全措施建立健全质量管理体系，确保施工质量符合设计要求。
加强施工现场安全管理，确保施工过程中不发生安全事故。
对施工人员进行安全教育培训，提高施工人员的安全意识。
七、后期维护与管理定期对消防系统进行维护保养，确保系统正常运行。
定期对仓库进行消防安全检查，及时发现并处理安全隐患。
建立消防安全管理档案，记录消防系统维护、检查等情况。
八、应急预案与演练制定详细的消防应急预案，明确应急响应流程、人员职责及救援措施。
定期组织消防演练，提高仓库管理人员的应急处理能力。
对演练过程中发现的问题进行总结分析，不断完善应急预案。
浅谈军用飞机库水消防系统设计
2、Ⅰ类飞机库飞机停放和维修区内灭火系统的设置应符合下列规定之一：（1）应设置泡沫-水雨淋灭火系统和泡沫枪；当飞机机翼面积大于280m2时，尚应设置翼下泡沫灭火系统。
（2）应设置屋架内自动喷水灭火系统，远控消防泡沫炮灭火系统或其他低倍数泡沫自动灭火系统，，泡沫枪。
目前在建军用机场Ⅰ类飞机库大多数设置为远控泡沫炮加泡沫枪系统。
3、Ⅱ类飞机库飞机停放和维修区内灭火系统的设置应符合下列规定之一：（1）应设置远控消防泡沫炮灭火系统或其他低倍数泡沫自动灭火系统，泡沫枪。
（2）应设置高倍数泡沫灭火系统或泡沫枪。
目前在建军用机场Ⅱ类飞机库大多数设置为远控泡沫炮加泡沫枪系统。
4、Ⅲ类飞机库飞机停放和维修区内应设置泡沫枪灭火系统。
5、Ⅰ、Ⅱ、Ⅲ类飞机库在飞机停放和维修区内设置的消火栓宜与泡沫枪合用给水系统。
消火栓的用水量应按同时使用两支水枪和充实水柱不小于13m的要求，经计算确定。
消火栓箱内应设置统一规格的消火栓、水枪和水带，可设置2条长度不超过25m的消防水带。
二、泡沫灭火系统的灭火机理空气泡沫灭火的原理是泡沫液与水通过特制的比例混合器混合形成泡沫混合液，经泡沫发生器与空气混合产生泡沫，再通过不同的方式最后在燃烧物质表面或者发生火灾的整个空间形成泡沫层，由于泡沫层的冷却、隔绝氧化和抑制燃料蒸发等作用而使火灾熄火。
一般常见的泡沫灭火剂有：蛋白泡沫灭火剂，氟蛋白泡沫灭火剂，水成膜泡沫灭火剂，蛋白成膜泡沫灭火剂，抗溶性泡沫液。
具体项目设计中选用氟蛋白和水成膜泡沫液（3%或6%）居多。
在泡沫灭火系统中，泡沫液与水按一定混合比均匀混合而成泡沫混合液，混合比是指泡沫液在泡沫混合液中所占的体积分数。
按泡沫混合液的发泡倍数可分为低倍数泡沫、中倍数泡沫、高倍数泡沫。
发泡倍数是指形成的泡沫与泡沫混合液的体积之比值，发泡倍数低于20的称为低倍数泡沫，发泡倍数为20~200的称为中倍数泡沫；发泡倍数高于200的称为高倍数泡沫。
远控泡沫炮及泡沫枪系统为低倍数泡沫灭火系统。
压缩气体泡沫灭火系统设计施工及验收规范
压缩气体泡沫灭火系统设计施工及验收规范1.设计规范：（1）根据建筑物的用途、结构、火灾风险等因素确定需要安装压缩气体泡沫灭火系统的区域和设备配置。
（2）设计应满足国家建筑设计规范和有关灭火设备的规范要求。
（3）确定灭火系统的喷射能力、作用时间、施工区域和声光报警方式等参数，以确保系统具有足够的灭火效果。
（4）设计应考虑系统的可靠性、灵敏性和操作便利性，保证可靠的自动灭火和手动启动。
（5）设计应提供详细的图纸、技术说明和设备清单，并满足相关安全标准和法规要求。
2.施工规范：（1）施工应按照设计图纸和规范的要求进行，确保各项工作符合标准。
（2）施工过程中应使用符合国家质量标准的材料和设备，确保设备的质量和可靠性。
（3）施工人员应持有相关资质证书，具备相关技能和工作经验。
（4）施工过程中应严格按照相关安全规范进行，确保工人的人身安全和设备安全。
（5）施工完成后应进行相关测试和检查，确保系统的正常运行和灭火效果。
3.验收规范：（1）验收前应对系统进行全面的检查和试运行，确保系统的各项功能正常。
（2）验收包括对设备、管道、喷嘴等部件的检查和测试，以及对系统的启动、自动灭火和手动控制等功能的测试。
（3）验收过程中应邀请相关专家或第三方机构进行检查和评估，确保系统符合设计要求和国家标准。
（4）验收记录应详细、准确，并加盖相关单位和专家的章。
（5）验收合格后，应对相关人员进行培训，确保他们了解和掌握系统的操作和维护方法。
总结而言，压缩气体泡沫灭火系统的设计、施工和验收都需要严格按照相关规范和标准进行，以确保系统的质量和安全性。
只有合格的设计、施工和验收，才能确保压缩气体泡沫灭火系统在发生火灾时能够快速、有效地进行灭火。
浅谈低倍数泡沫灭火系统设计、施工、验收应注意的几个问题
浅谈低倍数泡沫灭火系统设计、施工、验收应注意的几个问题摘要:本文针对低倍数泡沫灭火系统在建筑工程项目设计、施工、验收中容易疏忽的问题,浅谈了自己的见解。
关键词:低倍数泡沫灭火系设计施工验收Several questions should be paid attention to designing,construction, inspection the foam extinguishing system with low multiplication factor Abstract:This paper was to discusse some questions easy to negligence in designing,constructing,inspecting the foam extinguishing system with low multiplication factor in construction projects.Key Word:foam extinguishing system with low multiplication factor;designing;construction;inspection本人这几年在海南省建筑工程项目消防设计审核工作过程中,发现低倍数泡沫灭火系统在建筑工程项目中运用逐渐增多,特别是气、柴油库等易燃易爆工程项目,基本上都设有低倍数泡沫灭火系统,但是这些项目低倍数泡沫灭火系统的设计、施工、验收存在不少问题,很容易疏忽,本文拟针对这些问题进行简要的分析。
1 低倍数泡沫灭火系统设计中应注意的几个问题1.1 设计院对低倍数泡沫灭火系统只作说明,没有设计或者进行简易设计,消防产品厂家不明建设业主送审的材料经常有两个方面的问题特别需要注意,一是设计院对于应设低倍数泡沫灭火系统的地方没有进行设计或者只进行简易设计,由于设计院没有明确规定低倍数泡沫灭火系统的设计费用、设计院设计人员设计水平有限等等原因,设计人员采取了以上两种方法,想把具体低倍数泡沫灭火系统的设计和施工一起推给消防施工企业,以求自己清闲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理] 安全管理文书
小型飞机库泡沫灭火系统的设计与施工
日期：__________________
单位：__________________
第1 页共4 页
小型飞机库泡沫灭火系统的设计与施工随着我国经济建设规模的扩大，民航系统执管大型客机的航空公司已达30家，都需要建筑飞机维修库，现结合山东太古飞机库的施工情况，谈一下小型飞机库泡沫灭火系统设计与施工中的几个问题。
根据飞机库停放和维修区的防火分区允许最大面积规定：I类飞机库30000m＾2；Ⅱ类飞机库5000m＾2；Ⅲ类飞机库3000m＾2。
山东太古飞机库停放和维修区建筑面积为2770m＾2，属于Ⅲ类飞机维修库。
此工程主要设置了固定式手控泡沫炮、半固定式泡沫枪、消火栓灭火系统，灭火剂选用3％AFFT水成膜泡沫液。
一、泡沫炮灭火系统
据飞机库设计规范，泡沫炮一次灭火泡沫混合液的连续供给时间不应小于10分钟，消防水连续供给时间不应小于30分钟。
依据泡沫炮压力——流量曲线表查得：当泡沫炮进口工作压力为0．5—0．6Mpa时，流量为25L／s，故两门炮每次灭火所需泡沫浓缩液＝25L／s×2门
×60S×10min×3％＝900（L），每次灭火所需消防用水量＝25L／s×2门×60S×（10×0．97＋20）／1000＝89．1m＾3。
据产品说明书及实验实测数据，可保证两股射流同时到达飞机停放和维修区任一部位。
二、泡沫枪及消火栓灭火系统
据飞机库设计规范，泡沫枪一次灭火泡沫混合液的连续供给时间不应小于20分钟，消防水连续供给时间不应小于2h。
依据泡沫枪压力——流量曲线表查得：当泡沫枪进口工作压力为0．5—0．6Mpa时，流量为4．0L／s，有效射程17M。
当使用两支泡沫枪同时灭火时每次所需泡沫浓缩液＝4．0L／s×2门×60S×20min×3％＝288（L），每次灭火所需消防用水量＝4．0L／s×2门×60S×120min／1000＝57．6m＾3。
机库
第 2 页共 4 页
大厅均匀配置6只泡沫枪，可保证任一位置发生火情时，两支泡沫枪同时灭火。
另配有普通灭火拴两个，用于扑灭普通碳氢化合物初期火灾。
三、泡沫供液系统组成
按照上述两项泡沫液计算用量900L＋288L＝1180L，工程选用容量为1200L储液罐，基本满足要求。
据规范，泡沫液均应有备用量，计算公式为：泡沫液总量＝每次灭火用量十100％备用量＋20％实验用量。
水源由400m＾3容量的消防水池供给，同时由市政消防管网向水池注水，亦满足使用要求。
管道为泡沫灭火、水灭火共用，在普通碳氢化合物燃烧初期，用水灭火。
当出现甲、乙、丙类液体流散火时，电磁阀、电动碟阀打开，水灭火支路关闭，泡沫灭火支路供水管中的压力水流经过比例混合器，在其两端形成压差，部分压力水流经供水支管进入储液罐，储液罐隔膜内的泡沫液就被压力水流压出，经出液管进入混合器与水按3％比例混合后形成混合液，再由管路输送给泡沫炮、泡沫枪实施灭火。
泡沫液具有一定的腐蚀性，选用管材和配件时应慎重，最好采用不锈钢管材和设备。
由于本系统管道内日常储存物为水，如实施泡沫灭火，事后也可及时用淡水清洗泡沫混合液管道，所以此工程选用镀锌钢管，但施工过程中都对管道内壁进行了环氧树脂防腐处理。
现代飞机价值昂贵，一旦发生火灾，损失严重。
而且飞机载有燃油，火灾危险性较大。
因此，作为停放、维修飞机的建筑物，飞机库的防火工程十分重要。
除上述的泡沫灭火系统外，在建筑构造、安全疏散、采暖通风、电气等方面也有许多特殊的要求，所以，施工、设计单位应综合考虑各方面因素，统一部署，进行设计、施工。
