立面布置图
5:引出线
1)因出线宜采用直线,不宜采用曲线.
2)引出线同时引出几个相同部分时,各引出线应互相保持平行.
3)多层构造引出线,必须通过被引的各层,并保持垂直方向.文字说明 的次序,应与构造层次一致,一般由上而下,从左到右.
6.剖切符号 （1）用剖切位置线表示剖切平面的剖切位置。规定只用两小段粗实线 （长度为6～10mm）表示，并且不宜与图面上的图线相接触（如图）。 （2）剖切后的剖切方向用垂直于剖切位置线的短粗线（长度为6～10mm） 表示，如画在剖切位置线的左边表示向左投射（如图）。 （3）剖切符号的编号宜采用阿拉伯数字，按顺序由左至右，由上至下连 续编排,并注写在剖视方向线的端部。如剖切位置线需转折时，在转折处 如与其他图线发生混淆，应在转角处的外侧加注与该符号相同的编号，例 如图中的 "3－3"所示。
面图上编号的次序是横向自左向右用阿拉伯数字编写，竖向自下而上用大写拉丁
字母编写，字母I、O、Z不用，以免与数字1、0、2混淆。定位轴线的编号宜注 写在图的下方和左侧，如图10.2所示。
第二章
室内装饰施工图的画法
第一节 室内平面图和室内顶棚平面图
（a）画定位轴线 图1绘制建筑平面图的步骤
第二章
室内装饰施工图的画法
a
b
c
d
a)通用详图的轴线号,只用圆圈，不写编号。
b)详图用于两个轴线时。 c)详图用于三个或三个以上轴线时。 d)详图用于三个以上连续编号的轴线时。
ቤተ መጻሕፍቲ ባይዱ
3:索引符号
1)为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时， 常用索引符号注明画出详图的位置、详图的编号及详图所在的图纸编号， 如下图中剖面图B轴线上所示。
第二章 室内装饰施工图的画法
⒉室内平面图的表达内容：
1）墙体、隔断及门窗、各空间大小及布局、家具陈设、人流交通路线、室内绿化等；若 不单独绘制地面材料平面图，则应该在平面图中表示地面材料。 2）标注各房间尺寸、家具陈设尺寸及布局尺寸，对于复杂的公共建筑，则应标注轴线编 号。 3）注明地面材料名称及规格。 4）注明房间名称、家具名称。 5）注明室内地坪标高。 6）注明详图索引符号、图例及立面内视符号。 7）注明图名和比例。 8）若需要辅助文字说明的平面图，还要注明文字说明、统计表格等。
第二章
室内装饰施工图的画法
（1）定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。凡承重构件 如墙、柱、梁、屋架等位置都要画上定位轴线并编上序号，施工时以此作为定位 的基准。定位轴线的距离一般应满足建筑模数尺寸。定位轴线应用细单点长画线 表示。在线的一侧画直径为8mm～1Omm的细线圆，圆内注写编号。在建筑平
12.室内机电图例符号
13.材质图例
常用建筑材料图例
四、平面图的标注
平面图中标注的基 本内容： •在平面图中应注写 各个房间的名称； •房间开间、进深以 及主要空间分隔物 和固定设备的尺寸； •不同地坪的标高；
•立面指向符号；
•详图索引符号； •图名和比例等。
INTERIOR DESIGN ENGINEERING DRAWING
第二章
室内装饰施工图的画法
⑹ 为表示室内立面图 在平面图上的位置, 应在平面图上用内 视符号注明视点位 置、方向及立面编 号,如图所示.
第二章
室内装饰施工图的画法
二、绘图步骤
某住宅首层平面图
第二章
室内装饰施工图的画法
【项目实训】
1.绘制平面图的步骤 。 ①画基准线，按尺寸画出房屋的横向定位轴线和纵向定位轴线，如图1所 示； ②画主要墙体和柱子的轮廓线及次要结构的轮廓线，如图2所示； ③按规定画门窗图例及细部构造并注写尺寸、标高和文字说明等，如图3 所示；
关于内视符号
内视符号用直径8～12mm细实线圆圈加实心箭头和
字母表示。箭头和字母所在的方向表示立面图的投影
方向，同时相应字母也被作为对应立面图的编号。如
箭头指向A方向的立面图被称之为A立面图，箭头指向B 方向的立面图被称之为B立面相等。
46
详图在本张图纸上时，表示方法如下：
详图不在本张图纸上时，表示方法如下：
平面图中常用门窗符号画法:
C1
M1
图中门的代号是M，窗的代号是C。在代号后面写上编号，如M1、M2... 和C1、 C2 ...等。同一编号表示同一类型的门窗，它们的构造和尺寸 都一样。一般情况下，在首页图或在平面图上，附有一门窗表，列出门 窗的编号、名称、尺寸、数量及所选标准图集的编号等内容。
11.室内家具及陈设平立面图例
三投影面体系
一、三视图的形成
主视图
正立面图
俯视图
平面图
左视图
侧立面图
二、投影面的展平
三、三视图间的尺寸关系
1、主视图和俯视图相应投影长度相等，并且对正 2、主视图和左视图响应投影高度相等，并且平齐 3、俯视图和左视图相应投影宽度相等
例1
例2
例3
例4
第一章 制图的基本知识和标准规定
作业一: 测绘音乐厅，画出平面图、天棚图、立面图、剖面图。 要求: 1、用针管笔作图 2、2号硫酸图纸
对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴 线，编号用分数表示，如下图中的“1/A”。分母表示前一轴线的编号，如 “A”；分子表示附加轴线的编号，用阿拉伯数字顺序编写。
在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈， 不注写编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号 注明。
标准详图索引标志
3)剖面索引符号 当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。 引出线所在一侧应为剖视方向,用粗短实线表示。
4:详图符号
表示详图的位置和编号，用一粗实线圆绘制，直径为14mm。详图与被索引 的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图符号。如不 在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详 图编号，在下半圆中注明被索引图纸号。
七、详图索引标志
① 施工图上的详图索引标志 a 详图在本张图纸上时
5
例
b 详图不在本张图纸上时
② 局部剖面的详图索引标志
例
第二节
三视图
点、线、面的正投影
几个不同形状的物体在同一个 投影面上的投影却是相同的.因此, 物体的一个视图一般不能确定其真 实形状,还必须有其他方向的投影, 才能清楚完整地反映出物体的全貌, 我们通常采用三个彼此垂直的投影 面获得三面投影来表达物体的形状.
7.室内立面索引符号
1
2
3
4
一幅图内含有多个立面时可采用如图3所示形式。
如所引立面在不同的图纸内可采用如图4所示形式。
下列符号作为所指示立面的起止点之用。
下列符号作为剖立面索引指向之用。
8.坡度的标注 坡度表示斜面的平、陡程度，即坡度。用i%表示。 I=高/长×100% 坡度方向，用箭头表示，由高往低方向。（一般用于无障碍物的坡道、厨房、 卫生间地面、屋顶排水坡度等。）
第二章
概述
室内装饰施工图的画法
用于表达室内设计装修方案和指导装修施工的图样, 称为室内装饰施工图,它是装修施工和验收的依据. 室内装饰施工图采用正投影法绘制.它是建筑施工图 的延续和深入. 室内装饰施工图主要表示室内空间的布局.各构配件 的形状大小及互相位置关系,各界面(墙面、地面、天花) 的表面装饰、家具的布置、固定设施的安放及细部构造 做法和施工要求等. 室内装饰施工图主要包括室内平面图、室内顶棚平 面图、室内立面图和细部节点详图等.
平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如下图由1到9）。 垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）。 I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。 在较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。 较复杂或不对称的房屋，图形上方和右侧也可以标注。
（4）剖面图如与被剖切图样不在同一张图纸内，可在剖切位置线的 另一侧注明其所在图纸的图纸号，如图中的3－3剖切位置线下侧注 写 "建施－5",即表示 3－3剖面图画在"建施"第5号图纸上。
（5）在剖面图的下方或一侧，写上与该图相对应的剖切符号的编号， 作为该图的图名，如“1－1”、“2－2”、„，并应在图名下方画 上一等长的粗实线。
练习：户型图
三、常用图示标志
1:标高
1）标高用于表明建筑设计或室内设计空间中各部分（如室内外地面、窗 台、门窗口上沿、雨棚和檐口底面、室内立面等处）高度的标注方法。 2）标高分类
绝对标高：我国把青岛的黄海平均海平面定为绝对标高的零点，其他各 地标高都以它为基准。
相对标高：把室内首层地面的高度定为相对标高的零点，写作 高于它的为正，但不注“+”号，低于它的为负，必须注写符号“-”。 3）标高单位 标高数值以米（m）为单位，一般注至小数点后三位（总平面图中注至小 数点后二位数）。
详图符号与详图索引符号
详图符号 与建筑制图基本一致 详图索引符号 •各构配件详图索引符号： 同建筑制图 • 平面图中的立面内视索引符号： 服务于各种立面的详图索引符号——具有方向性
43
索引符号和详图符号的对应关系
被索引详图在第23页 索引符号在第22页
44
2)索引符号画法 用一引出线指出要画详图的地方，在线的另一端画一细实线圆，其直为 10mm。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯 数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的 编号。
9.对称符号与剖断省略符号 对称符号应用细实线绘制,并行线的长度宜为6-10毫米,间距宜为2-3 毫米,平等线在对称线的两侧应相等.
10.门窗符号 1)门的名称代号用M表示.
合集下载
大型涉案财物存放库外立面装修图
6/F B S H A N S H U I P L A Z A 通暖气电排水给筑构案建结方2019.031:100泗洪县公安局装施01大型涉案财物存放库大型涉案财物存放库平面图检察院车辆停放区大、中型车辆停放处公安车辆停放区入口出口大型涉案财物存放处公安车辆停放区12345678910111213141516171819202122394041424333323130292827262524233435363738登记区2019.031:100泗洪县公安局装施01大型涉案财物存放库大型涉案财物存放库平面图检察院车辆停放区大、中型车辆停放处公安车辆停放区入口出口大型涉案财物存放处公安车辆停放区12345678910111213141516171819202122394041424333323130292827262524233435363738登记区说明：1、大型涉案财物存放库共43个停车位；其中检察院停车位共6个，公安局停车位共37个。2、入口大门物理封闭，其它窗户安装防盗网。3、进出口安装自动感应、记录系统。4、四角监控，全面覆盖。5、门窗所有进入口红外线防侵入定位。6、安装独立门禁，自动栏杆。说明：1、大型涉案财物存放库共43个停车位；其中检察院停车位共6个，公安局停车位共37个。2、入口大门物理封闭，其它窗户安装防盗网。3、进出口安装自动感应、记录系统。4、四角监控，全面覆盖。5、门窗所有进入口红外线防侵入定位。6、安装独立门禁，自动栏杆。7、使用停车场智能管理系统。7、使用停车场智能管理系统。2019.031:100泗洪县公安局装施04大型涉案财物存放库大型涉案财物存放库装修平面图出口大型涉案财物存放处登记区说明：非机动车辆停放区2019.031:100泗洪县公安局装施03大型涉案财物存放库大型涉案财物存放库平面图2019.031:100泗洪县公安局装施05大型涉案财物存放库大型涉案财

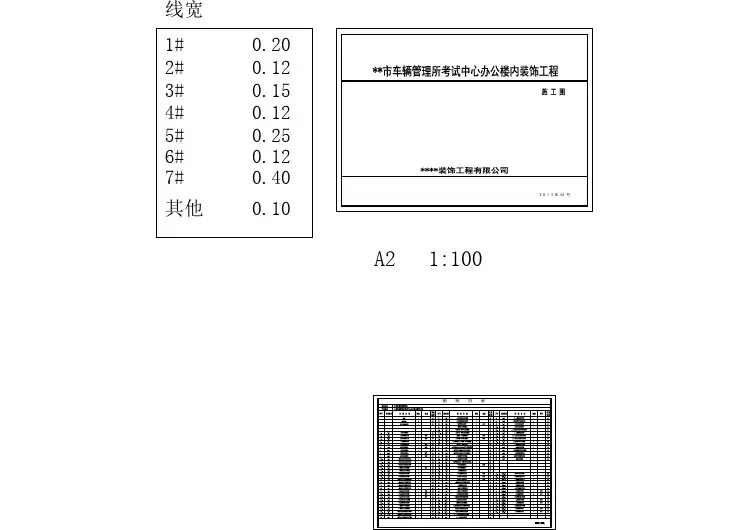

车管所办公楼室内装饰工程设计图纸
