室内装饰装修课件初学者如何绘制平面布置图
合集下载
室内设计制图ppt课件
平面图的内容与方法
一 平面图包含的内容：
房间的分隔与组合，墙、柱、隔断、门窗及开启方式 楼梯、电梯、自动扶梯、室内台阶的位置与形式 家具、陈设、卫生洁具及所有固定的设备 水池、喷泉、瀑布、假山、绿化等景物 地坪的变化及地面的划分与做法 表示剖面位置及剖视方向的剖面符号及编号或立面指向符号 表示房间开间、进深以及主要家具、设备的尺寸 各个房间的名称，特殊家具及地面材料标注 图名与比例 指北针
二. 被剖到楼地面
作为底界面的楼地面， 用一 条粗实线表示出上表面
二. 顶界面
顶界面顶棚有两种表示方法：
1。表达梁、板、顶棚，能表达出结构、构造关系
2。只画顶棚的内轮廓
处于正面的柱子、墙面 以及所有构配件
正投影方法， 画其轮廓及装饰线
立面图的数量
原则上画房间四个立面。设计简单时画主要立面
立面图的选取：
2。剖面详图法、局部放大法。表达复杂的墙面、柱面的 做法与构造
立面图的尺寸和线型
尺寸： 标主要竖向尺寸和标高
线形：墙的内轮廓线为中粗线 家具、设备与构件等的轮廓线为中线 家具、设备与构件的装饰线为细线 尺寸、标注为细线
详图的内容与画法
详图的概念：
详图包含的内容：
墙面详图 柱面详图 建筑构配件详图 设备设施详图 造景详图 家具详图 楼、电梯详图 灯具详图 等
位置选在最有效的部位,即能充分反映室内的空间、构件以及 装饰、装修等部位。 选室内中最复杂、最精彩、最有代表性 的部位表示出来。
当垂直界面较长， 某一部分用处不大时， 允许截选其中一段。 并断掉的地方画折断线
立面图的图名：
立面图下应标注图名和比例
三种标法：
墙面、柱面的材料与做法
平面布置图怎么画
平面布置图怎么画
平面布置图的绘制方法如下:
1. 准备图纸和绘制工具,包括尺子、直角尺、绘图笔等。
2. 根据设计需求,先确定布置物品的种类、数量、尺寸参数。
3. 按比例在图纸上打点标注墙壁、门窗等固定构造位置。
4. 拟定布置思路,合理规划物品摆放位置,注意功能分区和畅通流线。
5. 使用标准装饰图例标注窗帘、墙纸、地板等装修材料的位置。
6. 采用适当比例绘制家具家电的平面轮廓,并用线条标明打开状态。
7. 用不同颜色区分墙壁、地面、天花板等建筑元素,增加美观性。
8. 标注主要家具的尺寸参数,并用箭头表示活动方向。
9. 绘制视野线,标明主要的视觉焦点区域。
10. 完善图例说明,使平面布置图更清晰易读。
按照设计规范绘制平面图,不仅可以直观呈现空间布置效果,也便于施工人员制作。
《绘制平面布置图》课件
活动场地布局
借助一个活动场地布局案例，说 明如何合理利用空间并满足不同 需要。
店铺布局
通过一个店铺布局案例，讲解如 何优化客户体验和产品展示。
总结与提高建议
1 总结收获
总结课程内容，并强调学 习的关键要点。
2 拓展思考ቤተ መጻሕፍቲ ባይዱ
鼓励学员进一步思考如何 运用平面布置图的知识创 新和解决实际问题。
3 个人提升建议
制作平面布置图的方法
1
调研和分析
通过调研和分析来了解需求和约束条件。
2
草图和初步设计
根据调研结果，制作初步的布置图草图。
3
细化和完善
对初步设计进行细化，完善并做出必要的调整。
4
交流和反馈
与相关人员进行交流，听取意见和反馈，进行必要的修改。
案例分析
办公室布局
通过一个案例分析，展示如何根 据实际需求设计办公室平面布置 图。
提供一些建议，帮助学员 继续提高自己在平面布置 图方面的能力。
《绘制平面布置图》PPT 课件
这是一份关于《绘制平面布置图》的PPT课件，旨在向大家分享我的专业知识。 通过生动的内容和精美的图片，让您轻松理解并参与其中。
课件介绍
制作PPT的目的
了解为什么制作这份课件以 及它的重要性。
什么是平面布置图
解释平面布置图的定义和基 本概念。
平面布置图的作用
探讨平面布置图在实际应用 中的作用和价值。
第4章 室内空间小户型施工图绘制 PPT
成效果如图4-39所示。
图4-37
图4-38
一、室内空间小户型原始户型图绘制
图4-3（四）详细尺寸标注
• （1）标注详细尺寸。选择【格式】菜单中的【标注样式】命令，打开【标注 样式】管理器，如图4-40所示。
• （2）单击【新建】按钮，在打开的【创建新标注样式】对话框中输入新样式 的名称“E_尺寸标注”，如图4-41所示。
二、室内空间平面布置图
图4-48
二、室内空间平面布置图
• （2）绘制客厅装饰电 视背景墙。调用【偏 移】命令偏移如图 449 所 示 墙 线 ， 向 上 偏 移“3400”，继续偏移 “ 100” ， 效 果 如 图 450所示。调用【偏移】 命 令 偏 移 如 图 4-51 所 示左侧内墙线，向右 偏 移 “ 2260” 。 调 用 【修剪】命令剪切完 成电视背景墙的绘制， 如图4-52所示。
图4-8
一、室内空间小户型原始户型图绘制
• （3）绘制内墙轴线和新建墙体轴线。调用【偏移】命令（快捷键O）偏移内 墙轴线，使用【修剪】命令修剪内墙轴线，效果如图4-9所示。
图4-9
一、室内空间小户型原始户型图绘制
• （4）调用【多线】命令（快捷键ML），绘制内墙，根据内墙厚度调整【多 线比例】，分别为“120”、“205”、“100”、“60”，效果如图4-10所示。
• （2）单击【图层】工具栏中的【图层特性管理器】按钮 ，弹出【图层特性 管理器】对话框，新建图层。
• ① 轴线“A-GRID”图层：【颜色】为“12”，【线型】为“点画线”，【线宽】 为“默认”。
• ② 尺寸标注“A-GRID-DIM”图层：【颜色】为“9”，【线型】为“实线”， 【线宽】为“默认”。
• ③ 推拉门“A-STAIR”图层：【颜色】为“青”，【线型】为“实线”，【线 宽】为“默认”。
图4-37
图4-38
一、室内空间小户型原始户型图绘制
图4-3（四）详细尺寸标注
• （1）标注详细尺寸。选择【格式】菜单中的【标注样式】命令，打开【标注 样式】管理器，如图4-40所示。
• （2）单击【新建】按钮，在打开的【创建新标注样式】对话框中输入新样式 的名称“E_尺寸标注”，如图4-41所示。
二、室内空间平面布置图
图4-48
二、室内空间平面布置图
• （2）绘制客厅装饰电 视背景墙。调用【偏 移】命令偏移如图 449 所 示 墙 线 ， 向 上 偏 移“3400”，继续偏移 “ 100” ， 效 果 如 图 450所示。调用【偏移】 命 令 偏 移 如 图 4-51 所 示左侧内墙线，向右 偏 移 “ 2260” 。 调 用 【修剪】命令剪切完 成电视背景墙的绘制， 如图4-52所示。
图4-8
一、室内空间小户型原始户型图绘制
• （3）绘制内墙轴线和新建墙体轴线。调用【偏移】命令（快捷键O）偏移内 墙轴线，使用【修剪】命令修剪内墙轴线，效果如图4-9所示。
图4-9
一、室内空间小户型原始户型图绘制
• （4）调用【多线】命令（快捷键ML），绘制内墙，根据内墙厚度调整【多 线比例】，分别为“120”、“205”、“100”、“60”，效果如图4-10所示。
• （2）单击【图层】工具栏中的【图层特性管理器】按钮 ，弹出【图层特性 管理器】对话框，新建图层。
• ① 轴线“A-GRID”图层：【颜色】为“12”，【线型】为“点画线”，【线宽】 为“默认”。
• ② 尺寸标注“A-GRID-DIM”图层：【颜色】为“9”，【线型】为“实线”， 【线宽】为“默认”。
• ③ 推拉门“A-STAIR”图层：【颜色】为“青”，【线型】为“实线”，【线 宽】为“默认”。
平面布局图怎么画
平面布局图怎么画1. 什么是平面布局图平面布局图是指在设计过程中，用来展示和规划空间、家具和装饰物的位置关系的图表。
它是室内设计师、建筑师和装饰者常用的工具。
通过平面布局图，可以清晰地展示出房间的整体布局和各个物品之间的相对位置。
平面布局图通常以俯视视角的方式呈现，用简化的线条和符号表示不同的家具和空间元素，方便人们理解和比较。
通过平面布局图，人们可以更好地规划房间内的功能划分、家具布置和装饰风格，以实现最佳的空间利用和美观度。
2. 平面布局图的制作步骤制作平面布局图需要按照一定的步骤进行，以下是一个标准的制作流程：2.1 收集信息在开始绘制平面布局图之前，首先需要收集所需的信息。
包括了解房间的尺寸、不同区域的功能需求、家具的尺寸和形状、房间的结构特点等等。
通过收集这些关键信息，可以更好地进行规划和设计。
2.2 测量空间接下来，需要使用测量工具（如测量尺和测量仪器）对待绘制的空间进行测量。
测量的关键点包括房间的长度、宽度、墙体高度、门窗的位置和尺寸等。
这些测量数据将作为绘制平面布局图的基础。
2.3 绘制平面图使用绘图工具（如纸笔、绘图软件等），根据测量数据和收集到的信息，绘制出房间的整体平面图。
在绘制平面图时，需要按照比例将尺寸转化为合适的比例尺，并标注房间的尺寸和不同区域之间的连线。
2.4 定位家具和空间元素在绘制平面图的基础上，根据不同区域的功能需求，将家具和空间元素精确定位。
可以使用简化的标记或符号表示不同家具的位置、形状和尺寸。
此外，还可以添加其他元素，如装饰物、灯具、窗帘等，来丰富平面布局图的表达。
2.5 修饰布局图为了更好地展示房间的整体感和装饰效果，可以对平面布局图进行修饰。
例如，使用不同线条粗细或虚实来突出重点区域，使用填充色或阴影效果来区分不同的空间功能。
这些修饰可以使平面布局图更加直观和吸引人。
3. 平面布局图中的常见符号和标记在平面布局图中，常见的符号和标记有助于更好地传达设计意图和布局信息。

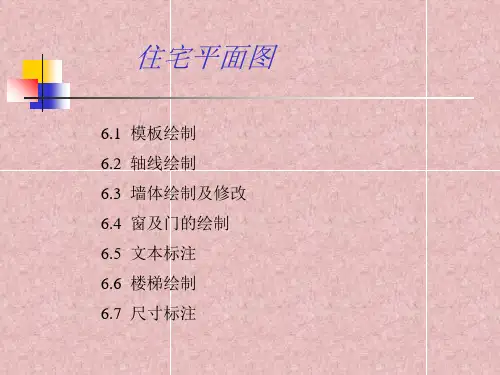

住宅平面图绘制培训教材课件(PPT11张)
：”
“370”及“60”墙体的元素特性对话框分别如图所示：
下一页 上一页 返 回 主页
2. 绘制及修改墙体
在墙体层运用多线命令绘制墙体，绘制时结合对象追踪命令使 用，采用正中对齐，并将多线比例设置为1。
“370”墙体绘制结果 下一页
“240”墙体绘制结果
“隔墙”绘制结果
上一页
返回主页
修改墙体：单击菜单栏中的“修改”\“对象”\“多线”命令，弹
上一页
返回主页
6.2 绘制轴线
返回主页
示 制命
。 命令
令画 设 复第 置 制一 当 其条 前 他横 层 的轴 为 轴及 “ 线纵 轴 ，轴 线 结， ” 果再 ， 如用 用 图偏 直 所移 线
复
6.3 绘制墙体
1.设置多线样式
下一页
返回主页
\“ ”
墙命
体令 的，单 样弹击 式出菜 ，多单 其线栏 元样中 素式的 特对“ 性话格 对框式 话。” 框设 如置多 图“线 所 24 样 示0 式
8、能力目标:通过伏尔泰等启蒙思想 家的主 张在近 代社会 发展过 程中的 重大作 用，让 学生感 受到意 识形态 在社会 发展中 的能动 性。引 导学生 分析认 识牛顿 、达尔 文、爱 因斯坦 等科学 家取得 科技成 就的原 因，使 学生养 成善于 思考、 观察、 动手和 勤奋等 进行科 学研究 所必备 的初步 能力。
6.通过将工业革命的影响与现实社会 比较， 学习从 历史角 度了解 过去、 认识今 天、认 识社会 、探索 未来。
7.通过本课学习，激发学生学习古代 科技、 文学、 戏剧与 建筑的 兴趣， 能根据 自己的 认识去 欣赏古 代劳动 人民非 凡的创 造力和 审美情 趣以及 探究科 学真理 的精神 ，进一 步树立 为发展 祖国的 科技事 业、繁 荣祖国 的文学 艺术做 出积极 贡献的 远大理 想。
“370”及“60”墙体的元素特性对话框分别如图所示：
下一页 上一页 返 回 主页
2. 绘制及修改墙体
在墙体层运用多线命令绘制墙体，绘制时结合对象追踪命令使 用，采用正中对齐，并将多线比例设置为1。
“370”墙体绘制结果 下一页
“240”墙体绘制结果
“隔墙”绘制结果
上一页
返回主页
修改墙体：单击菜单栏中的“修改”\“对象”\“多线”命令，弹
上一页
返回主页
6.2 绘制轴线
返回主页
示 制命
。 命令
令画 设 复第 置 制一 当 其条 前 他横 层 的轴 为 轴及 “ 线纵 轴 ，轴 线 结， ” 果再 ， 如用 用 图偏 直 所移 线
复
6.3 绘制墙体
1.设置多线样式
下一页
返回主页
\“ ”
墙命
体令 的，单 样弹击 式出菜 ，多单 其线栏 元样中 素式的 特对“ 性话格 对框式 话。” 框设 如置多 图“线 所 24 样 示0 式
8、能力目标:通过伏尔泰等启蒙思想 家的主 张在近 代社会 发展过 程中的 重大作 用，让 学生感 受到意 识形态 在社会 发展中 的能动 性。引 导学生 分析认 识牛顿 、达尔 文、爱 因斯坦 等科学 家取得 科技成 就的原 因，使 学生养 成善于 思考、 观察、 动手和 勤奋等 进行科 学研究 所必备 的初步 能力。
6.通过将工业革命的影响与现实社会 比较， 学习从 历史角 度了解 过去、 认识今 天、认 识社会 、探索 未来。
7.通过本课学习，激发学生学习古代 科技、 文学、 戏剧与 建筑的 兴趣， 能根据 自己的 认识去 欣赏古 代劳动 人民非 凡的创 造力和 审美情 趣以及 探究科 学真理 的精神 ，进一 步树立 为发展 祖国的 科技事 业、繁 荣祖国 的文学 艺术做 出积极 贡献的 远大理 想。
室内装饰装修课件初学者如何绘制现场平面图
竖向编号应用大写字母，从下至 上顺序编写。
大写字母作为轴号时，I 、O 、 Z不得用作轴号编号。
e、在画图的过程中可能遇到： 1、尺寸不完善； 2、标高不完善； 3、测量有误差； 在与测量员交底时应做好尺寸的取舍（四舍五入的方法）
在绘图的过程中要做到零遗漏、零出错。
审核
第一步：自审 1、结构，2、尺寸3、位置4、图幅文字性标注
1000㎡以上用A0/A1图框，特殊情况应具体分析。
没有特别规定，只要打印出来的图纸比例合适，内容清晰。
图幅表：
A0、 A1、 A2、 A3、 A4、
1189mm X 841mm 841mm X 594mm 594mm X 420mm 420mm X 297mm 297mm X 210mm
图纸加长：图纸的短边尺寸不应加长， A3、 A2 、 A1 、 A0 长边尺寸可加长。
第二步：校对 1、与现场测量人员结合检查 2、同事审查（结构、尺寸、位置图 幅文字性标注）
第三步：审核 领导审核
图纸要完整、准确、如实的反映现场建筑结构，为下 一步工作做好准备。
谢谢大家！
Thank you
为什么先绘制轴线网？
b、绘制柱
1、将柱图层设置为当前图层 3、用相应的命令绘制出柱 4、检查柱的尺寸、数量
c、依次绘制墙体、门窗洞口 及安装预留洞口；
d、绘制梁底、板底 标高。
注：定位轴线应编号，编号应 注写在轴线端部的圆内，圆应用细 实线绘制，直径为8~10mm。
横向编号应用阿拉伯数字，从左 至右顺序编写；
注：b为图幅短边尺寸，L为图幅长边尺寸
c、修改图框内容
1、修改建设单位、项目名称 2、修改会签栏 3、修改图名、图号 会签栏应包括实名列和签名列
大写字母作为轴号时，I 、O 、 Z不得用作轴号编号。
e、在画图的过程中可能遇到： 1、尺寸不完善； 2、标高不完善； 3、测量有误差； 在与测量员交底时应做好尺寸的取舍（四舍五入的方法）
在绘图的过程中要做到零遗漏、零出错。
审核
第一步：自审 1、结构，2、尺寸3、位置4、图幅文字性标注
1000㎡以上用A0/A1图框，特殊情况应具体分析。
没有特别规定，只要打印出来的图纸比例合适，内容清晰。
图幅表：
A0、 A1、 A2、 A3、 A4、
1189mm X 841mm 841mm X 594mm 594mm X 420mm 420mm X 297mm 297mm X 210mm
图纸加长：图纸的短边尺寸不应加长， A3、 A2 、 A1 、 A0 长边尺寸可加长。
第二步：校对 1、与现场测量人员结合检查 2、同事审查（结构、尺寸、位置图 幅文字性标注）
第三步：审核 领导审核
图纸要完整、准确、如实的反映现场建筑结构，为下 一步工作做好准备。
谢谢大家！
Thank you
为什么先绘制轴线网？
b、绘制柱
1、将柱图层设置为当前图层 3、用相应的命令绘制出柱 4、检查柱的尺寸、数量
c、依次绘制墙体、门窗洞口 及安装预留洞口；
d、绘制梁底、板底 标高。
注：定位轴线应编号，编号应 注写在轴线端部的圆内，圆应用细 实线绘制，直径为8~10mm。
横向编号应用阿拉伯数字，从左 至右顺序编写；
注：b为图幅短边尺寸，L为图幅长边尺寸
c、修改图框内容
1、修改建设单位、项目名称 2、修改会签栏 3、修改图名、图号 会签栏应包括实名列和签名列
《AutoCAD装修施工图设计精品教程》课件 第13章
绘制一居室布置平面图的制作方法请参见视频13-1。
13.2 绘制卧室立面装修图
室内装修立面图主要用来表现建筑内部某一装修空间的立面 形式、尺寸以及室内配套布置等内容。本节将通过绘制卧室立 面装修图（不要求标注尺寸和文字注释）来学习绘制立面装修 图的方法与技巧。其制作方法请参见视频13-2。
13.3 绘制厨房效果图
13.1 绘制一居室布置平面图
装修平面图是假想用一个水 平的剖切平面，在窗台上方的位 置将经过内外装修的房间整个剖 开，移去上半部分后向下作的水 平投影图。其作用是用来表明室 内外各种建筑装修布置的平面形 状、位置、大小和所用材料；同 时还表明这些布置与建筑主体结 构之间，以及这些布置与布置之 间的相互关系。
绘制右图所示一居室布置平 面图的绘图流程如下：
பைடு நூலகம்
1．绘制墙体定位轴网
在绘制墙体定位轴网时，应首先设置图层，然后在各图 层中综合运用“直线”命令和“偏移”命令绘制各定位轴线。 例如，第3.2.5节直线应用举例——绘制墙体定位轴网。
2．绘制建筑结构主体
建筑结构主体主要包括墙体、窗户、门等。其中墙体和 窗户的绘制用“多线”命令，在绘制时应首先设置多线样 式，然后在墙体定位轴网的基础上进行绘制，最后在多线 接口处进行编辑， 例如， 第4.3节绘制与编辑多线。 门用 “绘图”工具栏中的命令来绘制，绘制好后应将其创建成 块或动态块，使用时直接插入到图形中即可。
✓ 将重复使用的图形创建为块或动态块，然后将其加载到“设 计中心”面板中，在使用的时候直接插入。
4．文字注释
在绘制装修平面图时，经常需要对各个房间的名称、面积等进行 必要的注释。 要对图形进行文字注释时，应首先设置 “文字样 式”，然后利用“多行文本” 命令或 “单行文本” 命令进行文字 注释。
13.2 绘制卧室立面装修图
室内装修立面图主要用来表现建筑内部某一装修空间的立面 形式、尺寸以及室内配套布置等内容。本节将通过绘制卧室立 面装修图（不要求标注尺寸和文字注释）来学习绘制立面装修 图的方法与技巧。其制作方法请参见视频13-2。
13.3 绘制厨房效果图
13.1 绘制一居室布置平面图
装修平面图是假想用一个水 平的剖切平面，在窗台上方的位 置将经过内外装修的房间整个剖 开，移去上半部分后向下作的水 平投影图。其作用是用来表明室 内外各种建筑装修布置的平面形 状、位置、大小和所用材料；同 时还表明这些布置与建筑主体结 构之间，以及这些布置与布置之 间的相互关系。
绘制右图所示一居室布置平 面图的绘图流程如下：
பைடு நூலகம்
1．绘制墙体定位轴网
在绘制墙体定位轴网时，应首先设置图层，然后在各图 层中综合运用“直线”命令和“偏移”命令绘制各定位轴线。 例如，第3.2.5节直线应用举例——绘制墙体定位轴网。
2．绘制建筑结构主体
建筑结构主体主要包括墙体、窗户、门等。其中墙体和 窗户的绘制用“多线”命令，在绘制时应首先设置多线样 式，然后在墙体定位轴网的基础上进行绘制，最后在多线 接口处进行编辑， 例如， 第4.3节绘制与编辑多线。 门用 “绘图”工具栏中的命令来绘制，绘制好后应将其创建成 块或动态块，使用时直接插入到图形中即可。
✓ 将重复使用的图形创建为块或动态块，然后将其加载到“设 计中心”面板中，在使用的时候直接插入。
4．文字注释
在绘制装修平面图时，经常需要对各个房间的名称、面积等进行 必要的注释。 要对图形进行文字注释时，应首先设置 “文字样 式”，然后利用“多行文本” 命令或 “单行文本” 命令进行文字 注释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面布置图
顾客动线
工作人员动线
维修人员动线
类型一： 整体加
钞间
类型二： 砌块墙
体
类型三： 现浇混
凝土
清机区
现金区
叫号机 网银体验
补登折机
新建联动门门洞口
新建墙体图
新建仿深红樱桃木色成品玻璃隔断
红砖封堵
新建800mm高综合柜台
新建混凝土柜台墙体
清机区
清机区需要做哪些安全防护？
现金区
现金区
现金柜台立面图
防弹玻璃安装剖面图
现金柜台竖剖图
1
安防图设计说明
2
安防建设总平面
3 安防外立面图、方位图
4
安防电气图
5
安防节点图
智能联动门 安全防护
Thank you!
黏土砖墙体 加固
轻质砌块墙 体加固
设计说明
总平面图
方位图、立 面图
立面图
方位图
电气图
设计说明APຫໍສະໝຸດ 系统图设备间内为防静电地板，如果门内开，需要对 门口防静电地板做一定的处理，外开可以减少 成本。
设备间本身空间就比较小，内开门占用一部 分空间。外开门可以节省设备间内部空间。
项目资料
原始平面图纸 现场照片 沟通记录
原始平面图纸
板底标高5.370，梁底标高4.940，主粱底标高4.630。 无地下室。
外环境 室内装饰
安装
现场照片
业主
测量人员
沟通记录
业主要求：
1、2台ATM机，4台CRS机 2、现金柜台4+1 （仅做邮储，不代理邮政业务）
相关规范：
《中华人民共和国建筑法》
《房屋建筑制图统一标准》 GB/T50001
《建筑设计防火规范》
GB50016-2014
《建筑内部装修防火施工及验收规范》 GB50354-2005
《低压配电设计规范》GB50054-2011
《供配电系统设计规范》 GB50052-2009
《民用建筑电气设计规范》 JGJ16-2008
《银行自助设备、自助银行安全防范的规定》GA745-
原建筑平面图
• 1.设置主入口 门的方位
• 2.门的数量
门的方位及数量
《建筑设计防火规范》5.5.2建筑内的出口和疏散门应分散布置，且 建筑内每个防火分区的每个楼层、每个住宅单元每层相邻两个安全出口 以及每个房间相邻两个疏散门最近边缘之间水平距离不应小于5m。
一、二级耐火等级建筑内疏散门或安全门口不少于两个的观众厅、 展览厅、多动能厅、餐厅、营业厅等，其室内任意一点至最近疏散门 或安全门出口的直线距离不应大于30米。
现金柜台采用钢筋网内砌 水泥砂浆结构，外用国标 ∠50*50*5mm热镀锌角钢焊 接，焊接后用钢筋网 （φ16@100*100mm螺纹钢 筋焊接）加固防盗。柜台 下方正中采用 φ16@100*100mm螺纹钢筋 网焊接。柜台钢架与柜台 石材中间用水泥抹平。
新建砌块墙 体，3φ6圆 钢@600拉结 筋加固。
现浇混凝土墙体：
现浇混凝土浇到吊顶完成面以上300mm左 右，吊顶完成面到楼板底之间用两个12#热镀锌 槽钢立柱，横撑用L50*5的热镀锌角钢，间距不 得大于600。填充φ16螺纹钢@100*100。
本建设标准是基础标准，具体 建设标准应结合当地公安安保 建设要求进行调整。
现金区
现金区需要哪些安全防护？
AL箱系统图
AE箱系统图
排风、配电、 疏散指示图
市电照明平 面布置图
UPS照明平 面布置图
市电插座平 面布置图
UPS插座平 面布置图
弱点平面布 置图
节点图
现金柜 台节点 安防图
节点图
加钞间立面图
加钞间 节点安 防图
加钞间剖面图
加钞间剖面图
整 体 加 钞 间
在工作人员人身受到危险时，门外开受力要 比内开受力好，能缓冲撞开门的时间。
2008
《银行营业场所风险等级和防护级别的规定》GA38-2004
《银行营业场所透明防护屏障安装规范》GA518-2004
......
墙体拆改图
拆除原建筑窗， 拆除原建筑窗， 红砖封堵。
《建筑质量管理条例》第十八条涉及建筑主体或者 承重结构变动的装修工程，建设单位应当委托原设计 单位或者具有相应资质等级的设计单位提出设计文件， 经原审查批准的行政主管部门审查批准后，方可组织 施工。
整体加钞间： 整体加钞间以上的
四周墙体与顶面均采用 钢架防护墙。10#热镀 锌槽钢立柱，间距不得 大于1200mm，横撑采用 L50*5的热镀锌角钢， 间距不得大于600mm， 填充φ16螺纹钢 @100*100，立柱与建筑 物顶部采用200*200*8 的钢板，M10的膨胀螺 栓固定，钢筋网上端与 建筑顶部采用M10膨胀 螺栓固定，间距300mm。 钢筋网上端与整体加钞 间顶部焊接。
