单列圆柱滚子轴承部分说明

单列圆柱滚子轴承

保持架

根据尺寸和设计，SKF单列圆柱滚子轴承标准使用下述保持架：包括在SKF标准中的轴承最多可带四种不同保持架供应。

用于单列圆柱滚子轴承的各种保持架如下：

–

模制玻璃纤维增强尼龙66保持架，以滚子定心，型号后缀P （图21）；

–

未硬化冲压钢保持架，以滚子定心，型号后缀J（图22）；

–

整体式窗型铜保持架，以内圈或外圈定心，型号后缀ML和MP（图23）；

–双组件机加工铜保持架，以滚子定心，型号后缀M；或以外圈定心，型号后缀MA；或以内

圈定心，型号后缀MB（图24）。

大型圆柱滚子轴承可装备用于穿孔滚子的针型钢保持架（图25）。

说明：

带尼龙保持架的单列圆柱滚子轴承可在高达摄氏120度的温度下运行。除几种含合成基油的合成油和合成油脂以及EP添加剂含量高的一些润滑剂在高温下使用时以外，一般用于滚动轴承的润滑剂对保持架性能并无有害影响。

对于在连续高温或严酷条件下运行的轴承配置，建议使用带金属保持架的轴承。对使用致冷剂如氨或氟利昂置换的设备的应用，带尼龙保持架的轴承可用于高达摄氏70度的运行温度。在更高的运行温度下，应使用包括机加工铜或钢保持架的轴承。

关于耐温和保持架适用性的详细信息，请参见“保持架材料”一节。

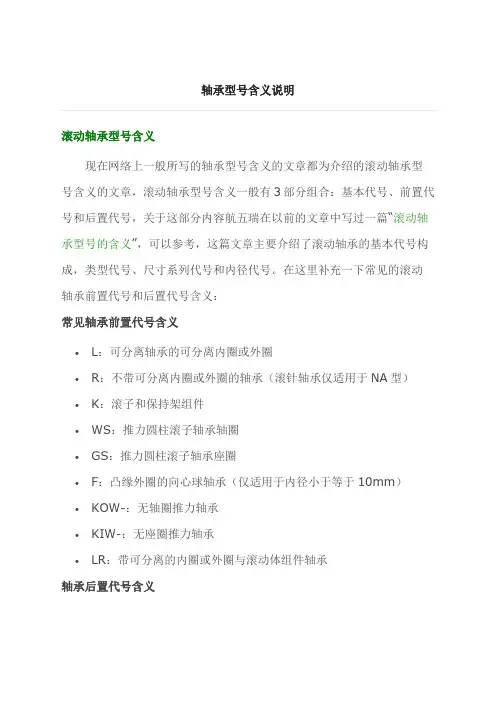

补充型号

用于识别SKF单列圆柱滚子轴承某些特点的型号后缀解释如下。

B20减小的宽度公差

CN普通级径向内部游隙；一般来说仅同以下字母结合使用，这些字母表示减小或偏移的游隙范围。

F减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。

H减小的游隙范围，同实际游隙范围的上半部分对应。

L减小的游隙范围，同实际游隙范围的下半部分对应。

M减小的游隙范围，同实际游隙范围的两个中间的四分之一部分对应。

R减小的游隙范围，同1981年的ISO 5753标准规定的“配对圈”对应。

上述字母还同以下游隙等级一起使用：C2、C3、C4和C5

C2径向内部游隙小于普通级

C3径向内部游隙大于普通级

C4径向内部游隙大于C3

C5径向内部游隙大于C4

D修改的内部设计

EC最优化内部设计，包括更多和/或更大的滚子以及修改的滚子/端法兰触点HA3表面硬化内圈

HB1贝氏体硬化内圈和外圈

HN1经过特殊表面热处理的内圈和外圈

J冲压钢保持架，以滚子定心，未硬化

K圆锥孔，锥度为1:12

M双组件机加工铜保持架，以滚子定心

MA双组件机加工铜保持架，以外圈定心

MAS与MA相同，但在导面上有润滑槽

MB双组件机加工铜保持架，以内圈定心

MBS与MB相同，但在导面上有润滑槽

ML整体式成型加工窗型铜保持架，以内圈或外圈定心

MP整体式窗型铜保持架，带铣槽、绞槽或拉削槽，以内圈或外圈定心

MPS与MP相同，但在导面上有润滑槽

MR整体式成型加工窗型铜保持架，以滚子定心

N外圈外径带止动环槽

NR外圈带止动环槽，有止动环

N1一个外圈侧面带一个定位槽

N2一个外圈侧面带两个间隔180度的定位槽

P注塑成型玻璃纤维增强尼龙66保持架，以滚子定心

PH注塑成型聚醚酯酮（PEEK）保持架，以滚子定心

PHA注塑成型聚醚酯酮（PEEK）保持架，以外圈定心

P5尺寸和运行精度符合ISO公差5级标准

P6尺寸和运行精度符合ISO公差6级标准

S1经尺寸稳定化处理，可用于温度高达摄氏200度的轴承圈

S2经尺寸稳定化处理，可用于温度高达摄氏250度的轴承圈

TN9注塑成型的玻璃纤维增强尼龙66保持架

VA301铁路车辆牵引机用轴承

VA305VA301 + 特殊检查程序

VA3091VA301 + VL0241

VA350铁路轴箱用轴承

VA820符合1998年的EN 12080标准1级的铁路轴箱用轴承

VC025带特殊耐磨损滚道的轴承，用于严重污染环境下的应用

VL0241氧化铝涂层于外圈的外表面，耐高达1000伏的直流电

VL2071氧化铝涂层于内圈的外表面，耐高达1000伏的直流电

VQ015带冠状滚道的内圈，允许不对中的增加

四点接触球轴承

四点接触球轴承是径向单列角接触球轴承，设计的滚道用来支撑作用于两个方向上的轴向载荷。这种轴承可承受最高为轴向载荷的几分之一的径向载荷。这种轴承同双列轴承相比，占用轴向空间显著减少。

QJ设计的SKF 四点接触球轴承（图1）的接触角为35°或45°。内圈为拼合内圈。这样就允许在轴承中装入较多数量的滚球，从而给予轴承较高的载荷承受能力。轴承为分离式设计，即带滚球和保持架组件的外圈可同两个内圈半环分别安装。

SKF Explorer四点接触式球轴承一半的两个内圈具有深底的挡肩(fig)。当轴承与SKF 圆柱形滚柱轴承一起使用时，增加了油流量（图）。

另外, 当拆卸轴承时，这些深凹底处可用来应用拉拔器。

保持架

SKF 四点接触球轴承带有下列的保持架。

–

机削铜窗式保持架，外圈引导，后缀MA(fig 4)

–注模窗式聚醚醚铜（PEEK)保持架，引导面上开有润滑槽，外圈引导，后缀PHAS。如果需要PEEK 保持架的轴承，除了列出的，请咨询SKF应用服务工程部。

补充型号

表示SKF四点接触球轴承某些特性的型号后缀解释如下：

B20宽度公差降低

C2轴向内部游隙小于普通级

C2H轴向内部游隙在C2范围的上半部分

C2L轴向内部游隙在C2范围的下半部分

C3轴向内部游隙大于普通级

C4轴向内部游隙大于C3

CNL 轴向内部游隙在普通级范围的下半部分

FA机加工钢保持架，以外圈定心

MA机加工铜保持架，以外圈定心

N2大外圈的侧面带两个定位槽，相隔180度

PHAS注模聚醚酮醚（PEEK）窗式保持架，外圈引导，引导表面有润滑槽

P6尺寸精度和运行精度提高，并符合ISO公差级6级（高于普通级）

P63P6 + C3

P64P6 + C4

S1经尺寸稳定化处理，可用于温度高达摄氏200度的轴承圈

344524C2H + CNL
