机械制图基础：标准件与常用件引言机械制图是机械设计中非常重要的一环，它起到了桥梁的作用，将设计师的想法以图纸的形式呈现给制造工人。
在机械制图中，标准件和常用件是不可或缺的元素。
本文将详细介绍机械制图中的标准件和常用件的概念、分类以及在制图过程中的应用。
一、标准件的概念与分类1.1 概念标准件是在机械设计中广泛应用的一类通用零部件，它们具有统一的外形尺寸、结构和工艺标准。
标准件不需根据具体的设计要求进行专门设计和制造，而是通过直接选用已有的标准件来满足设计需求，减少了重复设计的工作量，提高了设计效率和产品质量。
1.2 分类标准件按照其功能和用途可以分为以下几类：1.2.1 力传动标准件力传动标准件主要用于机械装置的力的传递，包括键、销、联轴器等。
1.2.2 固定连接标准件固定连接标准件用于连接和固定机械装置的零部件，包括螺栓、螺母、垫圈等。
1.2.3 导向定位标准件导向定位标准件用于导向和定位机械装置的零部件，包括滑轨、轴承、销轴等。
1.2.4 密封连接标准件密封连接标准件用于密封机械装置的零部件，包括垫片、密封圈、油封等。
1.3 标准件的优点标准件在机械制图中的应用具有以下优点：•减少设计的重复性工作，提高设计效率。
•缩短产品的开发周期。
•提高产品的质量和可靠性。
•方便维修和更换，降低维护成本。
•降低制造成本，提高生产效率。
二、常用件的概念与分类2.1 概念常用件是指在机械制图中经常使用的一类标准件，它们具有广泛的适用性和多样化的用途。
与标准件相比，常用件更加便于定制和适应各类机械装置的需要。
2.2 分类常用件按照其用途和特点可以分为以下几类：2.2.1 传动件传动件是机械装置中实现动力传递和转换的零部件，包括齿轮、皮带、链条等。
2.2.2 运动件运动件是机械装置中实现运动和控制的零部件，包括滑块、导轨、凸轮等。
2.2.3 支撑件支撑件用于支撑和固定机械装置的零部件，包括支架、座板、轴承等。
2.2.4 传感器传感器用于检测和测量机械装置的运动状态和环境参数，包括温度传感器、压力传感器等。
标准件与常用件
标准件与常用件标准件与常用件是机械制造中常见的两种零部件，它们在机械设备的设计和制造过程中起着至关重要的作用。
标准件是指在机械设计中应用广泛，规格固定，尺寸精确的零部件，如螺栓、螺母、垫圈等；而常用件则是指在机械设备中使用频率较高，种类繁多的零部件，如轴承、齿轮、联轴器等。
本文将就标准件与常用件的特点、应用及选择等方面进行介绍。
首先，标准件具有规格统一、尺寸精确、质量稳定的特点。
由于标准件的规格和尺寸是经过统一设计和制造的，因此在使用过程中能够保证零部件之间的互换性和通用性，减少了设计和制造的成本，提高了工作效率。
而常用件则是根据具体的机械设备的要求来选择，种类繁多，应用范围广泛。
其次，标准件和常用件在机械设备中的应用也有所不同。
标准件通常用于连接、固定和传动等方面，如螺栓用于连接零部件，轴承用于支撑和传动等；而常用件则是作为机械设备的核心部件，直接参与到机械设备的运转和传动中，如齿轮用于传动，联轴器用于连接轴端等。
此外，选择标准件和常用件时需要考虑的因素也有所不同。
在选择标准件时，需要考虑其规格、尺寸、材质等因素，以确保其能够与其他零部件完美配合，保证机械设备的正常运转；而在选择常用件时，则需要考虑其承载能力、转速、工作环境等因素，以确保其能够满足机械设备的要求。
总的来说，标准件和常用件在机械制造中都起着至关重要的作用，它们的选择和应用直接影响着机械设备的性能和可靠性。
因此，在机械设计和制造过程中，需要根据具体的要求和情况来选择合适的标准件和常用件，以确保机械设备的正常运转和性能优异。
在实际的机械制造过程中，标准件和常用件的选择和应用需要工程师具备丰富的经验和专业知识，才能够做出合理的决策。
同时，也需要不断关注和学习最新的标准件和常用件的发展动态，以应对不断变化的市场需求和技术发展。
综上所述，标准件与常用件在机械制造中都具有重要的地位和作用，它们的选择和应用需要充分考虑机械设备的要求和工作环境，以确保机械设备的性能和可靠性。
标准件和常用件齿轮
2）.圆锥齿轮旳画法
剖视图中轮 齿按不剖画
轮齿部分只画 大、小端旳齿 顶圆及大端旳 分度圆
两轮分度圆 和分度线应 相切
SD
第八章 标准件和常用件
3、蜗杆蜗轮
1）.蜗杆蜗轮旳构造特点
一般蜗杆是主动件，蜗轮是从动件。蜗杆旳齿数称为头数， 常用旳有单头和双头。蜗轮能够看作是一种斜齿轮，为了增长与蜗 杆旳接触面积，蜗轮旳齿顶常加工成凹弧形。
2）.蜗杆、蜗轮旳画法
蜗杆旳画法
40ο
px
SD
蜗轮旳画法
dw2（外圆直径） da2（顶圆直径） d2（分度圆直径） df2（根圆直径）
a（中心距）
第八章 标准件和常用件
包角
SD
第八章 标准件和常用件
蜗轮蜗杆啮合旳画法
剖视图
外形视图
SD
两条齿顶线， 一条用粗实 线，另一条 画虚线或省 略不画。
两轮 旳节 圆应 相切
齿顶圆画粗实线，齿 根圆画细实线或省略 不画。
SD
第八章 标准件和常用件
2、圆锥齿轮
1）.圆锥齿轮旳特点 常用于垂直相交轴齿轮副传动。轮齿分布在圆锥面上， 齿厚、模数和直径，由大端到小端是逐渐变小旳。为了便于 设计和制造，要求以大端模数为原则来计算各部分尺寸。
第八章 标准件和常用件

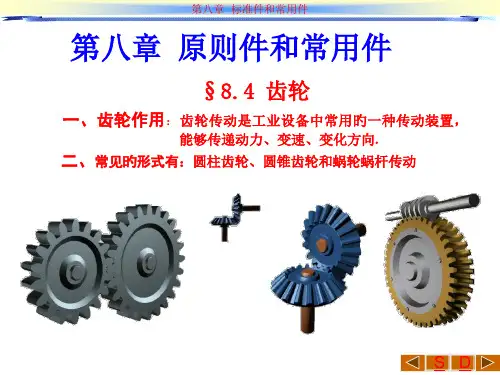

第八章 原则件和常用件
§8.4 齿轮
一、齿轮作用：齿轮传动是工业设备中常用旳一种传动装置，
能够传递动力、变速、变化方向.
二、常见旳形式有：圆柱齿轮、圆锥齿轮和蜗轮蜗杆传动
SD
三。齿轮参数
第八章 标准件和常用件
➢ 齿数z
轮齿旳个数。
➢ 齿顶圆da 轮齿顶部旳圆。
➢ 齿根圆df 齿槽根部旳圆。
9_标准件和常用件_齿轮_滚动轴承_键_销_弹簧
1
•
直齿轮各部分名称及其尺寸代号
齿形角：齿廓曲线在分度圆上的一点处的速度方向与曲线在该点处的法
线方向（即力的作用线方向）之间所夹的锐角称为分度圆齿形角，用 α
表示。齿形角α也已经标准化。我国规定α=20°,即规定分度圆为通过 齿廓曲线上齿形角为20°的点所作的圆。因此分度圆是具有标准模数和
标准齿形角的圆。
普通平键
GB 1096-79
圆头普通平键－A型 平头普通平键－B型 单圆头普通平键－C型 b x h(键宽x键高)可根据轴的直径由 GB1096－79中直接查表得到。 键长l 一般应比相应的轮毂长度短5－ 10mm，并取相近的标准值.
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键：键 型号码 b x l GB1096-76 例如：键18×100GB1096-79
第二位
第一位
0 1 2 3
代号
内径尺寸 /mm
0
深沟球轴承 6200 调心滚子轴承 23208
10
内径/5的商**
40
22、28、32 及500以上
/内径***
调心滚子轴承30/500 深沟球轴承62/22
500 22
注：1、*内径为22、28、32mm的除外；轴承内径小于10mm的轴承代号见轴承手册。 2、**公称内径除以5的商数。商数为个位数时，需在商数左边加"0"； 3、***用公称内径(mm)直接表示，但在与尺寸系列之间用"/"分开。
9
1
•
直齿轮各部分名称及其尺寸代号
齿顶高系数：齿轮的齿顶高通常规定为与模数成一定的比，该比值称
为齿顶高系数，用ha*表示，即ha*=ha/m，我国规定正常齿轮的顶高系 数 ha*=1，因此有 ha=ha*m=m。
标准件与常用件
标准件与常用件标准件与常用件是机械设计与制造中常见的两类零部件，它们在产品设计与生产中起着重要的作用。
标准件是指在机械设计中使用频率较高，规格标准化的零部件，如螺栓、螺母、垫圈、销钉等；而常用件则是指在特定机械设备或产品中使用频率较高的零部件，如轴承、齿轮、联轴器等。
本文将从标准件和常用件的定义、特点、选择原则以及在机械设计中的应用等方面进行探讨。
首先，标准件的特点是规格标准化、通用性强、易于采购和更换，能够降低制造成本、提高生产效率。
而常用件的特点是在特定机械设备或产品中使用频率较高，具有一定的专用性和特定的工作环境要求。
在机械设计中，合理选择标准件和常用件能够提高产品的可靠性和稳定性，降低设计和生产成本，缩短产品的研发周期。
其次，在选择标准件和常用件时，需要考虑产品的使用环境、工作条件、负载要求、使用寿命等因素。
对于标准件，应优先选择符合国家标准或行业标准的产品，以确保其质量和可靠性。
对于常用件，则需要根据产品的特点和使用要求，选择具有良好性能和适用性的产品。
在选择过程中，还需要考虑供应商的信誉、售后服务等因素，以确保产品的质量和稳定性。
在机械设计中，合理应用标准件和常用件能够提高产品的设计效率和质量。
在设计过程中，可以通过标准化零部件的使用，减少重复设计，提高设计效率，降低产品的设计成本。
同时，合理选择常用件，能够提高产品的可靠性和稳定性，延长产品的使用寿命，降低产品的维护成本。
总之，标准件和常用件在机械设计与制造中具有重要的地位和作用。
合理选择和应用标准件和常用件，能够提高产品的设计效率和质量，降低产品的制造成本，增强产品的竞争力。
因此，在机械设计与制造中，需要充分重视标准件和常用件的选择和应用，以推动产品设计与制造的发展。
第7章 标准件与常用件
代号。内螺纹：大写字母。外螺纹：小写字母。两 组公差带相同：只写一组。 ▪ 旋合长度：短旋合长度(S)、中旋合长度(N)、长旋 合长度(L) 。中旋合长度：不标。 ▪ 旋向：左旋：LH，右旋：不标。
旋线形成的螺纹。
单线螺纹
双线螺纹
螺距和导程
▪ 螺距：螺纹上相邻两牙在中径线上对应两点之间的 轴向距离，用P表示。
▪ 导程：同一螺旋线上相邻两牙在中径线上对应两点 之间的轴向距离，用Ph表示。
螺距
螺距=导程
导程 螺距
单线螺纹：P=Ph
多线螺纹：P=Ph/n
螺纹的旋向
左旋
右旋(常用)
▪ 内外螺纹旋合条件：牙型、直径、线数、螺距、旋 向等参数均相同。
1mm，中径和顶径公差带均为7H，中等旋合长度，
左旋。
M16×1-7H-LH
M16-5g6g-S
▪ 2.梯形和锯齿形螺纹的标记 ▪ 格式： ▪ 单线螺纹： 螺纹特征代号 公称直径×螺距 旋向代
号-中径公差带代号-旋合长度代号
▪ 多线螺纹： 螺纹特征代号 公称直径×导程(P螺距) 旋向代号-中径公差带代号-旋合长度代号
汽车工程系
第七章 标准件与常用件
▪ 标准件：机器和设备上
广泛使用的螺纹紧固件
（螺栓、 螺柱、螺钉、
螺母、垫圈等）、连接 ▪ 7.1 螺纹
件（键、销等）、滚动 ▪ 7.2 螺纹紧固件及其连接
轴承、弹簧等，其结构、
形状、大小都已标准化。▪
7.3
键、销连接
▪ 常用件：齿轮等，其部 ▪ 7.4 齿轮
分结构、参数已标准化。▪ 7.5 滚动轴承
机械制图标准件和常用件
c) 简化画法
2．螺柱连接
螺杆上下分离， 但尺寸相同
a. 按大径d的比例关系绘制
b. 螺栓、螺柱、螺钉及螺母、 垫圈等均按不剖绘制
c. 相邻零件剖面线方向相反
两零件接触面应画成一条线 注意螺纹终止线高度 注意螺纹旋合画法
螺杆上端伸出0.3d 回本节 回本讲
3、螺钉连接及其画法
螺钉连接多用于受力不大的零件之间的连接。
标准螺纹：标准的牙型、大径和螺距。 特殊螺纹：标准牙型，大径或螺距不符合标准 非标准螺纹：牙型不符合标准的 (如方牙螺纹）。
回本节 回本讲
二、螺纹的规定画法
1．外螺纹的规定画法
牙顶画粗实线 牙底画细实线 牙顶画粗实线
牙底用3/4圆 细实线圆表示
大径d 小径d1
细线画入倒角内 画图时 螺纹终止线 收尾斜线与轴线成300角 倒角圆在此视
粗牙内螺纹
内外螺纹旋合标记
2、梯形螺纹
内螺纹
外螺纹
内外螺纹旋合标记
3、非螺纹密封性管螺纹
内螺纹
A级外螺纹
B级外螺 纹
内外螺纹旋合标记
4、锯齿形螺纹 内螺纹
外螺纹
5、特殊螺纹的标注
特殊螺纹的标注，应在牙型符号前加注 “特”字，并注出大径和螺距。
特
6、非标准螺纹的标注
应注出螺纹的大径、小径、螺距和牙型的尺寸
都与模数和齿数成一定的比例关系，其计算公式如下
渐开线直齿圆柱齿轮计算公式
名称 代号 计算公式
名称
代号
计算公式
d 分度圆直径 d mz
全齿高
h
h ha hf
齿距 p p m 齿顶圆直径 da da m(z 2)
齿顶高 齿根高
第七章标常用件齿轮键销轴承弹簧
四、圆柱螺旋压缩弹簧画法举例
五、圆柱螺旋压缩弹簧的标记
例如：材料直径30mm，弹簧中径150mm，自由高度320mm，制造精 度为3级，材料为60Si2MnA，热卷，两端并紧锻平，表面涂漆处 理的右旋圆柱螺旋压缩弹簧。写出其标记。 其标记为： YB 30×150×320 GB/T 2089－1994
锥齿轮 用于两相交轴 之间的传动
蜗杆与蜗轮 用于两交错轴 之间的传动
二、直齿圆柱齿轮各几何要素的名称、代号和尺寸计算
1、名称和代号
二、直齿圆柱齿轮各几何要素的名称、代号和尺寸计算
2、齿轮几何要素的尺寸计算
三、圆柱齿轮的规定画法
1、单个圆柱齿轮
三、圆柱齿轮的规定画法
2、啮合的圆柱齿轮
四、齿轮与齿条啮合
当齿轮的直径无限大时，齿轮就成为齿条。齿轮
齿条传动可实现回转运动与直线运动方式的转换。
四、齿轮与齿条啮合
齿轮与齿条啮合的画法
五、圆柱齿轮的零件图示例
7.3 键与销
一、 键联结
键通常用来联结轴和装在轴
上的转动零件（如齿轮、带轮
等），起传递扭矩的作用。Βιβλιοθήκη 常用的键有：键联结动画
普通平键
半圆键
钩头楔键
返回目录
销
GB/T119.2—2000 6×30 或：销 GB/T119.2 6×30
表示公称直径d=6mm、公差m6、公称长度l =30mm、材料为钢、 普通淬火（A型）、表面氧化处理的圆柱销。
销
GB/T119.2—2000 B6×30-C1 或：销 GB/T119.2 B6×30 –C1
表示公称直径d=6mm、公差m6、公称长度l =30mm、材料为C1 组马氏体不锈钢、表面淬火（B型）、表面简单处理的圆柱销。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准件与常用件齿轮
二. 锥齿轮
1. 锥齿轮的主要参数
路漫漫其悠远
标准件与常用件齿轮
2. 锥齿轮的画法
轴线正交的锥齿轮副的啮合画法
路漫漫其悠远
标准件与常用件齿轮
轴线正交的锥齿轮副的画图步骤
路漫漫其悠远
标准件与常用件齿轮
三. 蜗轮蜗杆
1. 蜗轮主要参数
路漫漫其悠远
标准件与常用件齿轮
2. 蜗杆的主要参数
标准件与常用件-齿轮
路漫漫其悠远
2020/11/19
标准件与常用件齿轮
11.3 齿轮
路漫漫其悠远
标准件与常用件齿轮
常用的齿轮传动有下面几种型式
直齿圆柱齿轮 斜齿圆柱齿轮 圆锥齿轮
蜗轮蜗杆
路漫漫其悠远
标准件与常用件齿轮
一. 圆柱齿轮
1. 标准直齿圆柱齿轮各部分名称和尺寸
分度圆齿间 分度圆齿厚
齿根高 齿顶高
= (z1 + z2)m/2
P为相啮轮齿齿廓的接触点。 只有模数和压力角都相同的齿轮，才能互相啮合。 设计齿轮时，当模数和齿数确定后，其他各部分的尺寸均可计算出来。
路漫漫其悠远
标准件与常用件齿轮
2. 圆柱齿轮的规定画法
单个齿轮画法
轮齿部分不画剖面线 齿根线
齿顶线 分度线
齿顶圆 分度圆 齿根圆(可省略不画)
点P处公法线
各部分名称 分度圆直径 齿顶高 齿根高 齿顶圆直径
齿根圆直径
齿距 齿厚
中心距
代号 d ha hf da
df
p s
A
计算公式 d = zm ha = m hf = 1.25m da = (z + 2)m df = (z – 2.5)m p = πm s = πm / 2 A = (d1 + d2)/2
齿根圆
分度圆 齿顶圆
齿高
分度圆齿距
齿轮齿厚与齿间相等时
齿轮的齿数为z时：
所在位置的圆称分度圆
分度圆的周长为 d×＝ p×z 则 d＝( p/ )×z ＝ m×z
M为齿轮的模数，它是齿距p与的比值，即 m = p/
路漫漫其悠远
标准件与常用件齿轮
1. 标准直齿圆柱齿轮各部分名称和尺寸
中心距
分度圆公切线 压力角
路漫漫其悠远
标准件与常用件齿轮
单个齿轮画法
表明齿形的齿轮画法
齿线的表示法
路漫漫其悠远
斜齿
人字齿
标准件与常用件齿轮
齿轮啮合画法
两个标准齿轮相互啮合时，分度圆处于相切位置，此时分度圆称为节圆。
节线为点画线
路漫漫其悠远
节圆相切
节线为粗实线
标准件与常
0.25m
路漫漫其悠远
a
路漫漫其悠远
标准件与常用件齿轮
