PLC课程设计运料小车控制模拟
PLC运料小车的程序控制
运料小车的程序控制一、实验目的1.熟习时间控制和行程控制的原则。
2.掌握准时器指令的使用方法。
3.掌握次序控制继电器指令（SCR）的编程方法。
二、实验器械计算机一台；S7-200PLC—台；PC/PPI编程电缆一根；模拟输入开关一套；JD-PLC3运料小车实验模板一块；导线若干。
三、实验步骤1.按I/O接线图进行接线。
2.输入运料小车的控制程序，编译下载后，调试该程序。
3.按运料小车的次序功能图调试程序。
调试时，用模拟开关模拟输入信号，特别要注意模拟行程开关SQ1和SQ2状态的变化。
注意察看输入、输出状态指示灯（或输入信号、输出负载）的状态变化能否与次序功能图一致。
便于察看，也可点击“程序状态”按钮进行调试。
（1）、次序功能图（2）、I/O端子接线图YV1YV2KM1KM2FR1©1L丨Q0.0Q0.2(3)、梯形图c：crSQlT H-rH：)荊号I mti n ria[s^r0?<7皆开妾1YV1□o.u KMT37宓|J O=.T)网縮5L臭一蚩匹B疮莹―（琢］岡箱5丨篇二占审盘龄IPF岭1£02・SCRRS7丨本轴計1$ko.o i i/>I J用号[i«t注莊1KMl[002苗行RS0I荷和到GE，世字砖到樂三弓C啞序氐|1SQ3工巧J1辻毬\5Q2]101討7裡开关2i 第二乩腹序脚£3?―aCFf)HS ID|蚩乍CF碎耳舒庶忻嗚SOI8LHRW ii申茶刑匚・吕刊⑷屋时再EMC.0W2IN TCH 1D0-円IQOirtRW12[I5S J&K序聘T30$14—11—GCRlJ圏13丨龍三Eh稈序段结束——SCAL)阴U|萼四汇R程厅揑制祥梵15C4“seaRTS15|1车站T ISMttO畑2 I I() T3 E岡踣16左症到为<再序痔到第一孔邂序段3。
16(smE)仔車后.遊回耳垢状戒—se2sc.i—||C H)|地址汪釋|||]'l停止描铤TITLE=程序说明Network1结次序控制程序的设计方法和调试方法。
运料小车的PLC控制
运料小车的PLC控制
图2-1 送料小车的模拟图
运料小车是工业逗料的主要设备之一。
广泛应用于自动生产线冶金、有色盒属、煤矿、港口、码头等行业，各工序之间的物品常用有轨小车来转运。
小车通常采用电动机驱动，电动机正转小车前进，电动机反转小车后退。
本系统的结构工作原理图如图2-1，包括带导轨的运行工作台，DC24V电机，行程开关，起停按钮，可编程控制器，DC24V继电器，DC12V直流电源等。
图2-1是一个运料小车工作示意图，每个工作台设有一个到位开关(SQ)和一个呼叫按钮(SB)。
系统的设计要求为：
（1）按下启动按钮,系统开始工作，按下停止按钮，系统停止工作；
（2）当小车当前所处停靠站的编码小于呼叫按钮的编码时，小车向左运行，运行到呼叫按钮所对应的停靠站时停止，等待30S；
（3）当小车当前所处停靠站的编码大于呼叫按钮的编码时，小车向右行，运行到呼叫按钮HJ所对应的停靠站时停止，等待30S；
（4）当小车当前所处停靠站的编码等于呼叫按钮的编码时，小车保持不动；（5）呼叫按钮开关应具有互锁功能，先按下者优先。
系统变量定义及分配表
表1系统变量定义及分配
3.3 系统接线图设计
系统接线图如图3所示
图3 系统接线图
四．控制系统程序设计
4.1 控制程序流程图设计
图4 控制程序流程图
4.2五工位送料小车自动控制主电路图
五工位送料小车自动控制主电路图如图3-2所示
图5 五工位送料小车自动控制主电路图。
plc送料小车课程设计
plc送料小车课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在工业自动化中的应用。
2. 学生能掌握送料小车系统的组成、工作原理及PLC程序设计的基础知识。
3. 学生能描述常用传感器的作用及其在送料小车系统中的应用。
技能目标：1. 学生能运用所学知识，独立设计简单的PLC控制程序，实现送料小车的基本运动控制。
2. 学生具备分析问题、解决问题的能力，能够针对送料小车系统进行故障排查及优化。
3. 学生能通过小组合作，完成送料小车系统的搭建和调试，提高团队协作能力。
情感态度价值观目标：1. 学生能够增强对自动化技术、PLC控制技术的兴趣，培养良好的学习习惯和探究精神。
2. 学生通过实践活动，体会科技给生活带来的便利，提高社会责任感和创新意识。
3. 学生在小组合作中，学会尊重他人意见，培养沟通能力和团队精神。
课程性质：本课程为实践性较强的课程，结合理论知识与动手操作，帮助学生更好地理解PLC送料小车系统。
学生特点：学生具备一定的电子、电气基础知识，对PLC控制技术有一定了解，但实践经验不足。
教学要求：教师应注重理论与实践相结合，引导学生通过小组合作、动手实践等方式，达到课程目标。
同时，关注学生的个体差异，提供个性化指导，确保每个学生都能在课程中收获成长。
二、教学内容1. 理论知识：- PLC基本原理及其在工业自动化中的应用。
- 送料小车系统的组成、工作原理。
- 常用传感器（如接近开关、光电开关等）的作用及在送料小车系统中的应用。
- PLC编程基础知识，包括逻辑运算、定时器、计数器等。
2. 实践操作：- 送料小车系统的搭建，包括PLC、传感器、执行器等设备的连接。
- PLC控制程序的设计与编写，实现送料小车的启动、停止、前进、后退等功能。
- 送料小车系统的调试，包括故障排查、优化程序等。
3. 教学大纲：- 第一阶段：PLC基本原理及送料小车系统组成、工作原理的学习。
- 第二阶段：常用传感器在送料小车系统中的应用学习。
运料小车plc课程设计
运料小车plc课程设计一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理和结构，掌握运料小车PLC控制系统的组成。
2. 使学生掌握运料小车PLC程序的编写方法，了解常用的PLC指令及其功能。
3. 帮助学生了解运料小车PLC系统在实际工业生产中的应用。
技能目标：1. 培养学生运用PLC技术解决实际问题的能力，能够独立设计并调试简单的运料小车PLC控制系统。
2. 提高学生动手实践能力，熟练使用PLC编程软件进行程序编写、修改和调试。
3. 培养学生团队协作能力，能够与同学合作完成复杂的PLC控制系统设计。
情感态度价值观目标：1. 培养学生对PLC技术的兴趣，激发学生探索自动化控制领域的热情。
2. 培养学生严谨、认真、负责的学习态度，养成良好的学习习惯。
3. 增强学生的创新意识，培养勇于尝试、不断改进的精神。
课程性质分析：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握PLC技术的基本知识和技能，培养解决实际问题的能力。
学生特点分析：学生已具备一定的电气基础知识和编程能力，对PLC技术有一定了解，但对实际应用尚缺乏经验。
教学要求：1. 结合实际运料小车PLC控制系统，讲解PLC的基本原理和结构，使学生能够理论联系实际。
2. 强化实践操作环节，让学生动手编写和调试PLC程序，提高学生的实际操作能力。
3. 注重培养学生的团队协作能力和创新能力，鼓励学生积极参与讨论和改进设计。
二、教学内容1. PLC基本原理及结构：介绍PLC的组成、工作原理、性能指标等，对应教材第1章内容。
2. 运料小车PLC控制系统的组成：分析运料小车的控制需求，介绍PLC在运料小车上的应用，对应教材第2章内容。
3. PLC编程软件的使用：讲解PLC编程软件的安装、操作方法，使学生熟练掌握软件的使用，对应教材第3章内容。
4. 常用PLC指令及功能：介绍常用的PLC指令，如逻辑运算指令、定时器/计数器指令等，对应教材第4章内容。
8.1 运料小车三地运行的PLC控制设计与调试
输入信号 1 X0 起动按钮 SB1 2 X1 停止按钮 SB2 3 X2 接近开关SQ1
4 X3 接近开关SQ2
5 X4 接近开关SQ3
6 X5 热继电器 KH
1 Y0 2 Y1
输出信号 左行接触器 KM1 右行接触器 KM2
四. 任务实施
3．控制电路分析
（a）主电路 （b）PLC控制原理图 运料小车三地自动往返运行PLC控制原理图
5
二. 知识准备
(二) PLC控制系统设计内容及步骤
PLC控制系统的设计包含系统设计和程序设计两个内容，从步骤上可分 为以下几步：
1.PLC控制系统功能调查 2.系统设计及硬件配置 3.程序总体设计 4.程序设计 5.系统试运行 6.现场调试到运行
6
三. 任务分析
运料小车三地自动往返运行，也是电机的正反转控制运动，正转接触器 吸合时，电动机正转，小车左行；反转接触器吸合时，电动机反转，小车右 行。操作过程中，小车每到一个位置，都会停留数秒，待电动机停止后，再 起动运行，以保护电机。小车的三地往返运行，是典型的顺序控制，可以考 虑采用步进指令来完成控制任务。通过触发三地的接近开关，来完成小车的 停止及定时器的启动。编程前，先依据控制要求画出顺序功能图SFC，再将 顺序功能图转成相对应的步进梯形图。

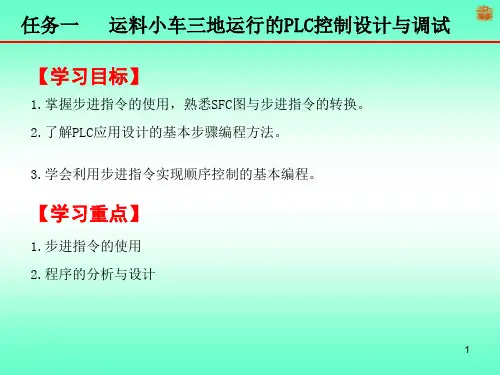

任务一 运料小车三地运行的PLC控制设计与调试
【学习目标】
1.掌握步进指令的使用，熟悉SFC图与步进指令的转换。 2.了解PLC应用设计的基本步骤编程方法。 3.学会利用步进指令实现顺序控制的基本编程。
【学习重点】
1.步进指令的使用 2.程序的分析与设计
1
任务一 运料小车三地运行的PLC控制设计与调试 【学习内容】
13
PLC课程设计-运料小车的控制
目录一、设计任务与要求1.1、设计任务1.2、设计要求二、方案设计2.1、系统设计框图2.2、方案的设计与选取三、硬件系统设计3.1、PLC控制器的选取3.2、电动机的选取3.3、系统的输入和输出3.4、系统接线原理图四、软件设计4.1、系统流程图4.2、程序设计及分析五、系统调试六、结论七、参考文献一、设计任务与要求1.1、设计任务小车原位在后退终端，当小车压下后退限位开关SQ1时，按下启动按钮SB ，小车前进，当运行到料斗下方时，前进限位开关SQ2动作，此时打开料斗给小车加料，延时8s 后关闭料斗，小车后退返回，SQ1动作时，打开小车底门卸料，6s 后结束，完成一次动作，如此循环。
小车运行过程如下图。
1.2、设计要求了解限位开关、继电器、电动机运行的原理和使用方法，明白其线路连接的方式，画出整体电路的接线原理图，使用实验室现有的器械，仿真模拟出运料小车的运行情况，同时要求画出端子分配表和顺序功能图，编写出仿真PLC 程序。
二、方案设计2.1、系统设计框图本系统PLC 作为主控制器，限位开关和按钮作为系统输入，当按钮按下后将电平信号传给控制器，控制器处理后输出对应的信号给输出，然后电机驱动小车运行，同时控制继电器的通断来控制小车低门和料斗的开关。
系统框图如图1所示。
2.2、系统方案设计与选取方案一：选用单片机控制。
单片机种类繁多，资源丰富，处理速度也足以满足本系统的需求，通过搭建合适的外围电路，单片机可以通过驱动电路控制小车的前进与后退，按键通过中断可以实现小车的转向和底门、料斗的开、关。
方案二：选用PLC 控制。
PLC 品牌型号繁多，可以满足各种工业需求，模块独立性强，更换维修方便，硬件系统配合和建造方便，内部中断和定时器丰富。
通过控制按钮输入信号给PLC 主控制器，然后处理后控制三相异步电动机转动，通过继电器控制小车底门和料斗的开关。
考虑到设计的目的以及课程的需求，先采用PLC 控制运料小车。
PLC课程设计运料小车智能控制
项目设计运料小车智能控制目录摘要............................................. - 2 - 第一部分引言.................................... - 3 - 第二部分小车运送物料的总体设计 ................. - 4 -2.1控制要求：................................. - 4 -2.2系统硬件设备配置........................... - 5 -2.2.1运料小车控制的主回路设计 .............. - 6 -2.2.2、分析控制要求，确定输入、输出设备..... - 7 -2.2.3 分配I/O接口.......................... - 7 -2.2.4I/O外围接线图......................... - 8 -2.2.5 PLC的选型............................ - 8 - 第三部分控制系统设计 .......................... - 9 -3.1控制功能图以及逻辑表达式................... - 9 -3.1.1功能图表达式.......................... - 9 -3.1.2逻辑表达式........................... - 11 -3.1.3根据逻辑表达式画出梯形图 ............. - 11 - 第四部分系统调试及结果分析 ..................... - 12 -4.1 PLC实验操作规程.......................... - 12 -4.2 连接线路 ................................. - 12 -4.3 结果分析 ................................. - 13 -4.4系统调试与解决的问题...................... - 14 -4.4.1调试................................. - 14 -4.4.2检查电路............................. - 14 - 心得体会........................................ - 16 - 参考文献........................................ - 17 -运料小车智能控制摘要运料小车是在现代工厂中普遍存在的，而自动化的智能小车却并不多见，大多数的工厂仍然靠人力手动控制小车装卸物料的，这不仅效率低而且耗费人力物力，降低生产效率，对企业的生产发展起到限制的作用。
plc运料小车课程设计
plc运料小车课程设计PLC运料小车课程设计一、引言PLC（可编程逻辑控制器）是一种常用于工业自动化控制的设备，它具有高可靠性、灵活性和可编程性的特点。
在工业生产中，物料的运输是一个必不可少的环节。
为了提高生产效率和降低人力成本，设计和开发一款PLC运料小车成为一种重要的需求。
二、设计目标本次PLC运料小车的课程设计的目标是设计一台能够自动运输物料的小车。
该小车能够根据预设的路径和指令，自动行驶到指定位置，并能够自动装载和卸载物料。
同时，小车需要具备一定的安全性，能够避免碰撞和其他意外情况的发生。
三、设计思路1. 系统架构设计为了实现小车的自动运输，我们采用了一种分布式控制系统架构。
整个系统分为三个层次：上位机、PLC和小车控制模块。
上位机负责接收用户的指令和路径规划，将处理后的指令发送给PLC。
PLC 负责解析指令，并控制小车的运动和动作。
小车控制模块则负责实际控制小车的电机和传感器。
2. 路径规划算法为了使小车能够按照预设的路径行驶，我们采用了A*算法进行路径规划。
A*算法是一种常用的启发式搜索算法，通过评估每个节点的代价和预测值，选择最优的路径。
在我们的设计中，将地图划分为网格，每个网格为一个节点，通过A*算法计算最优路径。
3. 传感器的应用为了提高小车的安全性，我们在小车上安装了多个传感器。
其中包括红外传感器、超声波传感器和摄像头。
红外传感器用于检测障碍物，当小车接近障碍物时，红外传感器会发出信号，触发停车动作。
超声波传感器用于测距，可以判断小车与障碍物的距离，从而调整速度或避开障碍物。
摄像头可以实时获取小车周围的图像信息，通过图像识别技术，判断小车前方是否有障碍物。
四、实施方案根据以上设计思路，我们制定了以下实施方案：1. 硬件选型：选择适合的PLC和控制模块，根据需求选购合适的电机和传感器。
2. 路径规划算法的实现：在上位机上编写A*算法的代码，实现路径规划的功能。
3. PLC程序的编写：根据路径规划的结果，将指令发送给PLC，编写PLC的控制程序，控制小车的运动和动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1概述1.1 PLC的基本概念在PLC的发展过程中，美国电器制造商协会（NEMA）经过四年的调查，于1980年把这种新型的控制器正式命名为可编程控制器（Programmable Controller）,英文缩写为PC，并且作如下定义：“可编程控制器是一种数字运算操作的是的电子系统，专为在工业环境下应用而设计。
它使用可编程序的存储器来存储指令，用来在其内部存储执行逻辑运算，顺序控制，计数，计时和算术运算等操作的指令。
并且通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关外部设备，都应按易于与工业系统联成一个整体，易于扩充其功能的原则设计。
”定义强调了PLC应直接应用于工业环境，它必须有很强的抗干扰能力，广泛的适应能力和应用范围。
这是区别于一般微机控制系统的一个重要特征。
1.2 PLC的发展PLC自问世以来，经过40多年的发展，在美，德，日等工业发达的国家已成为重要的产业之一。
世界总销售额不断上升，生产厂家不断涌现，品种不断翻新，产量产值大幅度上升而价格不断下降。
目前，世界上有200多个厂家，较有名的公司有美国：AB通用电气，莫迪康公司；日本：三菱，富士，欧姆龙，松下电工等：德国：西门子公司；法国：TE施耐德公司；韩国：三星，LG公司等。
1.3 PLC的发展趋势（一）大型化为适应大规模控制系统的要求，大型PLC向着大存储容量，高速度，高性能，增加I|O 点数的发展方向。
主要表现在以下几个方面：1.增强网络通信功能：；2.发展智能模块；3.外部故障诊断功能；4.编程语言、编程工具标准化、高级化5.实现软件、硬件标准化6.编程组态软件发展迅速（二）小型化发展小型PLC，其目的是为了占领广大的、分散的、中小型的工业控制场合，使PLC 不仅成为继电器控制柜的替代物，而且超过继电器控制系统的功能。
小型PLC朝着简易化、体积小、功能强、价格低的方向发展。
1.4 PLC的主要功能1.开关量逻辑控制；2.模拟量控制；3.闭环过程控制；4.定时控制；5.计数控制；6.顺序（步进）控制；7.数据处理；8.通信和联网。
1.5PLC的特点1.可靠性高、抗干扰能力强；2.通用性强、灵活性好、功能齐全；3.编程简单、使用方便；4.模块化结构；5.安装简便、调试方便；6.网络通信。
1.6 PLC的基本组成和各部分作用1.中央处理单元（Central Processing Unit）中央处理单元是PLC的核心部分，它包括微处理器和控制接口电路。
微处理器是PLC的运算和控制中心，由它实现逻辑运算、数字运算，协调控制系统内部各部分的工作。
它的运行是按照程序所赋予的任务进行的。
控制接口电路是微处理器与主机内部其它单元进行联系的部件，它主要有数据缓冲、单元选择、信号匹配、中断管理等功能。
2.存储器（Memory）PLC系统中的存储器配有系统程序存储器和用户程序存储器。
系统程序存储器用于存放PLC生产厂家编写的系统程序，固化在PROM或EPROM存储器中，用户不可访问或修改。
系统程序包括系统监控程序、用户指令解释程序、标准模块程序、系统调用、管理等程序以及各种参数等。
用户程序存储器可分为三个部分：用户程序区、数据区、系统区。
用户程序区存放用户编程器输入的应用程序。
数据区存放PLC在运行过程中所用到的和生成的各种工作数据。
系统区主要存放CPU的组态数据。
3.输入、输出单元（Input/Output Unit）输入、输出单元是可编程控制器的CPU与现场输入、输出装置或其他外部设备之间的连接接口部件。
输入单元将现场的输入信号，经过输入单元接口电路的转换，变换为中央处理器能接受和识别的低压信号，送给中央处理器进行运算；输出单元则将中央处理器输出的低压信号变换为控制器件所能接受的电压、电流信号，以驱动信号灯、电磁阀、电磁开关等。
4.编程器编程器是PLC的重要外部设备。
它的作用是供用户进行程序的编制、编辑、调试和监视等。
编程器有简易型和智能型两类。
简易编程器只能联机编程，且往往需要将梯形图转换为语句表，才能送入。
智能编程器又称图形编程器，它可以联机，也可以脱机编程，既有LCD(液晶显示器)或CRT图形显示功能。
5.电源单元电源单元是PLC的电源供给部分。
它的作用是把外部供应的电源变换成系统内部各单元所需的电源。
电源单元还包括掉电保护电路和后备电池电源，以保持RAM在外部电源断电后存储的内容不丢失。
PLC的电源一般采用开关电源，其特点是输入电压范围宽、体积小、重量轻、效率高、抗干扰性能好。
1.7 PLC的工作原理PLC与继电器构成的控制装置的重要区别之一就是工作方式不同，继电器控制是并行运行方式，即如果输出线圈通电或断电，该线圈的触点立即动作，只要形成电流通路，就有可能有几个电器同时动作。
而PLC则不同，它采用循环扫描技术，只有该线圈通电或断电，并且必须当程序扫描到该线圈时，该线圈触点才会动作，而且每次它只能执行一条指令，这也就是说PLC以“串行”方式工作的，这种工作方式可以避免继电器控制的触点竞争和时序失配等问题。
也可以说，继电器控制装置是根据输入和逻辑控制结构就可以直接得到输出，而PLC控制则需要输入传送、执行程序指令、输出3个阶段才能完成控制过程。
PLC采用循环扫描技术可以分为3个阶段：输入阶段（将外部输入信号的状态传送到PLC）、执行程序和输出阶段（将输出信号传送到外部设备）。
扫描过程如图1-1所示。
图1-1 循环扫描在输入阶段中，PLC先进行自我诊断，然后与编程器或计算机通信，同时中央处理器扫描各个输入端并读取输入信号的状态和数据，并把它们存入相应的输入存储单元。
在执行阶段中，PLC按照由上到下的次序逐步执行程序指令。
从相应的输入存储单元读入输入信号的状态和数据，然后根据程序内部继电器、定时器、计数器数据寄存器的状态和数据进行逻辑运算，得到运算结果，并将这些结果存入相应的输出存储器单元。
在输出阶段中，PLC将相应的输出存储单元的运算结果传送到输出模块上，并通过输出模块向外部没备传送输出信号，开始控制外部设备。
2 硬件设计2.1 控制要求图2-1 运料小车实验面板图表2-1 输入/输出接线列表系统启动后，选择手动方式（按下微动按钮A4），通过ZL、XL、RX、LX四个开关的状态决定小车的运行方式。
装料开关ZL为ON，系统进入装料状态，灯S1亮，ZL为OFF，右行开关RX为ON，灯R1、R2、R3依次点亮，模拟小车右行，卸料开关XL为ON，小车进入卸料，XL为OFF，左行开关LX为ON，灯L1、L2、L3依次点亮，模拟小车左行。
拨动停止按钮后，再触动微动按钮A3，系统进入自动模式，即“装料->右行->卸料->装料->左行->卸料->装料”循环。
再次拨动停止按钮后，选择单周期方式（按下微动按钮A2），小车运行来回一次。
同理，选择单步方式（选择A1按钮），每按动一次A1，小车相应的运行一步。
2.2PLC的选择2.2.1 PLC的类型PLC按结构分为整体型和模块型两类，按应用环境分为现场安装和控制室安装两类；按CPU字长分为1位、4位、8位、16位、32位、64位等。
从应用角度出发，通常可按控制功能或输入输出点数选型，整体型PLC的I\O点数固定，因此用户的选择余地小，用于小型控制系。
模块型PLC提供多种I\O卡件或插卡，因此用户可以较合理地选择和配置控制系统的I\O点数扩展方便灵活一般用于大中型控制系统。
本课程设计选用西门子S7-200（CPU226）可编程控制器。
2.2.2 电源的选择PLC的供电电源，除了引进设备时同时引进PLC应根据产品说明书要求设计和选用外，一般PLC的供电电源应设计选用220VAC电源，于国内电网电压一致。
在重要的应用场合，应采用不间断电源或稳压电源供电。
如果PLC本身带有可使用电源时，应核对提供的电流是否满足应用要求，否则应设计外接供电电源。
为防止外部高压电源电网因操作而引入PLC，对输入和输出信号的隔离是必要的，有时也可采用简单的二极管或熔丝管隔离。
2.2.3 存储器的选择由于计算机集成芯片技术的发展，存储器的价格已下降，因此，为保证应用项目的正常投运，一般要求PLC的存储器容量，按256个I\O点至少选8K存储器选择。
需要复杂控制功能时，应选择容量更大，档次更高的存储器。
2.2.4 输入输出的选择输入输出模块的选择应考虑与应用要求统一，例如对输入模块，应考虑信号电平、信号传输距离、信号隔离、信号供电方式等应用要求。
对输出模块，应考虑选用的输出模块的类型。
通常继电器输出模块具有价格低，使用电压范围广、寿命短、响应时间较长等特点；可控硅输出模块适用于开关频繁、电感性低功率因数负荷场合，但价格较贵，过载能力较差。
输出模块还有直流输出、交流输出和模拟量输出等，与应用要求一致。
可根据应用要求，合理选择智能型输入输出模块，以便提高控制水平和降低应用成本。
考虑是否需要扩展机架或远程I\O机架等。
2.2.5 电动机的选择运料小车由一台三相异步电动机拖动，电机正转，小车向左行，电机反转，小向右行。
电动机正反转主回路如图2-2所示：图2-2 三相异步电动机正反转电路图2.3 系统设计流程图否是图2-3 系统设计流程图2.4 I\O接线图图2-4 I\O接线图2.5 I\O分配表表2-2 I\O分配表3 软件设计3.1 梯形图3.2 语句指令表4 调试4.1 硬件调试接通电源，检查可编程控制器是否可以正常工作，接头是否接触良好，然后把其与电脑的通信口连接。
4.2 软件调试按要求输入梯形图，转换成语句表，并进行语法的检查，正确后设置正确的通信口，将指令读入到指定的可编程控制器RAM，进行下一步的调试。
4.3 运行调试在硬件与软件调试正确的基础上，打开可编程控制器的“RUN”开关进行调试，观察运行的情况是否正确，以确定PLC的控制系统设计符合要求。
按下I0.0启动系统；按下微动按钮A4（I1.1）选择手动方式；按下I0.2装料开关ZL 为ON，系统进入装料状态，灯S1（Q0.0)亮，从A处装料；按I0.4右行开关RX为ON，灯R1、R2、R3（Q0.2、Q0.3、Q0.4）依次点亮，模拟小车右行；按下I0.3卸料开关XL为ON，小车进入卸料状态，灯 S2（Q0.1）亮，在B处卸料；按下I0.2装料开关ZL为ON，系统进入装料状态，灯S1（Q0.0)亮，从B处装料；按I0.5左行开关LX为ON，灯L1、L2、L3（Q0.5、Q0.6、Q0.7）依次点亮，模拟小车左行；按下I0.3卸料开关XL为ON，小车进入卸料状态，灯S2（Q0.1）亮，在A处卸料。
拨动停止按钮I0.1后，再触动微动按钮A3（I1.0），系统进入自动模式，即“装料->右行->卸料->装料->左行->卸料->装料”循环。
