输水管道工程施工方案一、工程概况本输水管道工程是为了将水源从取水点输送到用水点,全长约XX公里,管道直径为XX毫米,采用无缝钢管。

工程沿线地形复杂,途经山区、平原和城市区域,需要穿越公路、河流等障碍。

本工程共设置XX个控制阀、XX个空气阀、XX个冲砂阀和XX个弯头。

二、施工条件1. 交通条件:工程沿线有较为便利的交通运输条件,可通过现有公路和临时道路进行材料和设备的运输。

2. 地形地貌:工程沿线地形复杂,需要针对不同地形制定相应的施工方案。

3. 管线材料:本工程采用无缝钢管,具有良好的抗压性能和耐腐蚀性能。

4. 施工设备:具备完善的施工设备,包括挖掘机、推土机、吊车、焊接机等。

三、施工方案1. 施工准备:在正式施工前,进行现场勘查,了解沿线地形地貌、障碍物等情况,制定详细的施工方案。

同时,组织施工人员培训,确保施工安全。

2. 管道铺设:根据设计图纸,进行管道的铺设。

首先进行管道的预处理,包括切割、焊接等。

然后,按照设计高程和走向,进行管道的铺设。

在铺设过程中,要注意管道的平整度和直线度,确保管道质量。

3. 穿越工程:针对工程中需要穿越的公路、河流等障碍,制定相应的穿越方案。

如采用顶管、隧道等施工技术,确保施工安全和管道质量。

4. 阀门和配件安装:按照设计要求,安装控制阀、空气阀、冲砂阀等配件。

确保阀门安装牢固、操作灵活。

5. 焊接和检测:采用氩弧焊接技术进行管道焊接,确保焊接质量。

焊接完成后,进行无损检测,确保管道不存在裂纹、气孔等缺陷。

6. 防腐和保温:对管道进行防腐处理,防止管道腐蚀。

根据工程需求,进行保温层施工,确保管道在冬季正常运行。

7. 施工验收:施工完成后,进行验收。

验收内容包括管道铺设、穿越工程、阀门安装等。

确保工程质量符合设计要求。

四、施工进度安排1. 施工准备:XX个月2. 管道铺设:XX个月3. 穿越工程:XX个月4. 阀门和配件安装:XX个月5. 焊接和检测:XX个月6. 防腐和保温:XX个月7. 施工验收:XX个月总计:XX个月五、施工安全管理1. 制定施工现场安全管理制度,明确安全责任。

输水管线工程施工方案

输水管线工程施工方案

一、工程概况本工程为某地区输水管线工程,主要承担该地区供水任务。

工程起点为水源地,终点为用水区域,管线全长约XX公里。

输水管线采用PE管材,管径为DN1000mm,设计压力为0.6MPa。

本工程主要施工内容包括:输水管线铺设、阀门井施工、穿越工程、管道防腐、管道连接、调试与试运行等。

二、施工组织与管理1. 施工组织(1)成立项目施工管理部,负责整个工程的施工组织、协调、指挥和监督。

(2)成立工程技术部,负责施工方案的编制、施工技术指导和质量保证。

(3)成立质量安全管理部,负责工程质量、安全和文明施工的监督管理。

2. 管理制度(1)严格执行国家有关法律法规、行业标准和规范。

(2)建立健全施工现场管理制度,明确各岗位责任,确保工程顺利进行。

(3)加强施工现场管理,确保工程质量、安全和文明施工。

三、施工工艺与措施1. 输水管线铺设(1)采用机械施工,使用挖掘机、推土机等设备进行土方开挖、回填和路面恢复。

(2)根据设计要求,对管沟进行放线、开挖,确保管沟尺寸符合设计要求。

(3)铺设PE管材,采用热熔连接或电熔连接,确保管道连接质量。

(4)在管道铺设过程中,严格控制管材的弯曲半径,防止管道变形。

2. 阀门井施工(1)根据设计要求,开挖阀门井基坑,确保尺寸符合设计要求。

(2)浇筑混凝土基础,确保基础牢固。

(3)安装阀门、井盖等设备,并进行调试。

3. 穿越工程(1)根据穿越工程的具体情况,选择合适的穿越方式,如顶管、盾构等。

(2)对穿越区域进行地质勘察,确保穿越工程的安全性。

(3)按照设计要求,进行穿越工程施工,确保管道连接质量。

4. 管道防腐(1)对管道进行表面处理,确保防腐涂料与管道表面良好结合。

(2)采用防腐涂料对管道进行涂装,确保防腐效果。

5. 管道连接(1)采用热熔连接或电熔连接,确保管道连接质量。

(2)在连接过程中,严格控制连接温度和时间,确保连接质量。

6. 调试与试运行(1)完成管道连接后,进行管道水压试验,确保管道无泄漏。

输水管道工程施工方案

输水管道工程施工方案

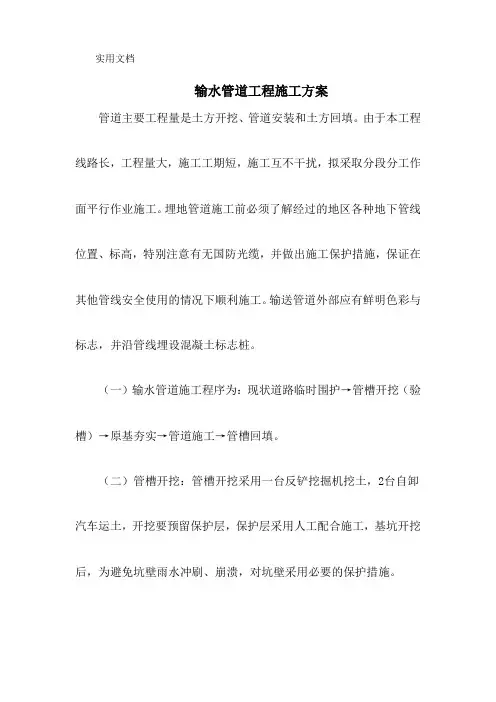

输水管道工程施工方案管道主要工程量是土方开挖、管道安装和土方回填。

由于本工程线路长,工程量大,施工工期短,施工互不干扰,拟采取分段分工作面平行作业施工。

埋地管道施工前必须了解经过的地区各种地下管线位置、标高,特别注意有无国防光缆,并做出施工保护措施,保证在其他管线安全使用的情况下顺利施工。

输送管道外部应有鲜明色彩与标志,并沿管线埋设混凝土标志桩。

(一)输水管道施工程序为:现状道路临时围护→管槽开挖(验槽)→原基夯实→管道施工→管槽回填。

(二)管槽开挖:管槽开挖采用一台反铲挖掘机挖土,2台自卸汽车运土,开挖要预留保护层,保护层采用人工配合施工,基坑开挖后,为避免坑壁雨水冲刷、崩溃,对坑壁采用必要的保护措施。

(三)原基夯实:管槽开挖后,管槽原基上浮土先清除干净,再将基底夯实。

(四)地埋管施工1、管道施工:①沟槽的开挖应符合下列规定:当管径d n<500mm时,管道每边净宽不宜小于0.3m。

开挖沟槽时应严格控制基底高程,不得扰动基底原状土层。

如遇超挖或发生扰动情况,应用最大粒径小于40mm的砂石料回填,并整平夯实至95%最佳密实度。

②管道基础的施工应符合下列条件:钢管应按柔性管采用土弧基础。

基础层应达到最佳密实度85%~90%。

当沟槽基底为软土地基,地基承载力小于设计要求的支承强度等原因使地基原状土被扰动降低了地基承载能力时,必须先对地基进行加同处理,在达到规定的地基承载力。

③管道的铺没和安装应符合下列要求:管材在下管前应按产品标准逐项进行检验,不符合标准者,严禁下管敷设。

搬运管材下管时,应轻抬、轻放。

铺管时沟槽内不得存水,严禁泡槽或沟槽土受冻。

必须按设计要求的坡度敷管,误差不得大于现行标准《给水排水管道工程施工及验收规范》GB50268对管道的规定值。

④管道连接时应对连接部位的承插口、套筒、密封件等配件清理干净,不得附有土、水和其他杂质。

⑤管道和管件应采用管材厂提供的设备,并在厂方技术人员指导下进行操作。

输水管道工程施工方案

输水管道工程施工方案

输水管道工程施工方案1.项目概述本项目是一项输水管道工程,旨在解决供水问题。

工程总长度为XX公里,工程包括水源、输水管道、水泵站等部分。

2.工程设计2.1水源选择在规划设计阶段,根据现有的水资源调查报告,选择适合的水源。

考虑到水源的稳定性和可持续性,选择了xx水库作为供水水源。

2.2输水管道设计依据工程需要,设计了适宜的输水管道。

管道采用xx材料,直径为xx毫米,厚度为XX毫米,能够承受设计流量和压力。

2.3水泵站设计根据水源和输水管道的实际情况,设计了相应的水泵站。

选用了高效、可靠的水泵设备,保证正常供水所需的水压和流量。

3.施工准备3.1材料采购根据工程设计需求,采购适量的输水管道、水泵、阀门等相关材料和设备。

3.2人员培训组织施工人员进行必要的培训,包括安全操作、设备使用等方面,确保施工人员具备工程施工的相关技能。

3.3施工方案编制在施工前制定详细的施工方案,包括工程进度计划、质量控制计划、安全管理计划等,确保施工工作有条不紊地进行。

4.施工过程4.1现场准备在施工现场搭建起临时工地,包括办公室、仓库、生活区域等。

同时进行土地平整、临时道路建设等工作,为后续施工做好准备。

4.2开挖工作根据设计要求,在地表进行开挖工作,保持管道的平直和坡度。

同时进行土石方工程和排水工程,确保开挖区域的稳定性。

4.3管道安装按照工程设计要求,对已开挖好的区域进行管道安装工作。

首先进行基础处理,然后在基础上进行管道敷设和连接,保证管道的连续性和稳定性。

4.4管道测试在管道安装完毕后,进行必要的测试工作,包括泄漏测试、压力测试等,确保管道系统的完整性和可靠性。

4.5水泵站建设同时进行水泵站的建设工作,包括水泵设备安装和调试、电气设备安装和接线等,确保水泵站正常运行。

4.6系统测试在管道安装完毕且水泵站建设完毕后,进行系统测试,确保整个供水系统的正常运行。

测试包括管道流量、压力、水质等方面。

5.安全和质量控制在施工过程中,加强安全和质量控制工作。

输水管道工程施工方案

输水管道工程施工方案

输水管道工程施工方案一、工程概述输水管道工程是指为了满足城市、农田或工业用水等需求,通过铺设管道将水源地的水引输到用水地点的工程。

本方案将详细介绍输水管道工程的施工内容、施工流程和施工要求等。

本工程采用土建施工的方式,包括工程准备、土方开挖、管道铺设、回填与恢复、安装配套设施等工作。

二、工程准备1.确定施工现场的平面布置和施工工艺图;2.按照设计要求进行材料和设备采购;3.组织施工人员和各种机械设备。

三、土方开挖1.根据设计图纸要求,进行土方开挖;2.开挖时需注意施工现场的安全,避免影响周围环境;3.确保开挖的土方满足设计要求,并对土方进行分类、堆放。

四、管道铺设1.形成稳定的基础后,进行管道的铺设;2.铺设管道时,需按照设计要求进行线路布置,确保管道的坡度与埋深等参数满足要求;3.在铺设过程中,要做好管道的支撑和固定,避免管道沉陷或变形。

五、回填与恢复1.管道铺设完成后,进行回填工作,应采用合适的填土材料,并按照设计要求进行层压;2.回填时要留心管道周围的防护措施,避免损坏管道;3.完成回填后,进行地面恢复,保持现场的整洁和美观。

六、安装配套设施1.根据设计要求,安装与管道连接有关的阀门、流量计等设备;2.确保设备的正确安装和操作功能正常。

七、施工要求1.施工期间,要严格按照设计图纸和规范要求进行施工,保证工程质量;2.施工过程中,要定期进行施工进度和质量检查,及时解决存在的问题;3.施工现场应设置警示标志,确保施工安全;4.施工完毕后,对施工现场进行清理,恢复环境。

八、工程管理1.设立专门的施工管理人员,负责工程的组织、协调和监督;2.严格执行工程管理制度和安全操作规程;3.做好施工记录和档案的管理。

在工程施工过程中,还需要根据具体情况进行调整和补充。

本方案是一个基本的施工方案,旨在为输水管道工程提供一个整体的施工框架。

具体的施工内容、工期和实施细节应根据实际情况进行制定,确保工程的安全、质量和进度。

输水工程施工方案

输水工程施工方案

输水工程施工方案主要包括工程概况、施工工艺及施工步骤、施工准备、施工组织设计、施工质量控制及安全管理等内容。

以下是一篇输水工程施工方案的范文:一、工程概况本项目为某城市输水工程,主要目的是为解决城市供水问题。

输水线路全长约30公里,采用PCCP管、球墨铸铁管、PE管等不同材质的管道。

输水工程包括管道铺设、泵站建设、调节池建设等内容。

二、施工工艺及施工步骤1. 管道铺设(1)测量放线:根据设计图纸,进行现场测量放线,确定管道走向、高程等参数。

(2)开挖沟槽:按照设计要求,开挖沟槽,并进行排水、降水措施。

(3)管道安装:采用吊车、挖掘机等设备,进行管道安装,注意管道接口的处理。

(4)焊接:对管道进行焊接,保证焊接质量。

(5)回填:焊接完成后,进行回填,回填材料应符合设计要求。

2. 泵站建设(1)基础处理:对泵站基础进行处理,保证基础的承载能力。

(2)泵站安装:安装泵站设备,包括水泵、电机、阀门等。

(3)管道连接:将泵站与输水管道进行连接。

(4)调试:对泵站进行调试,保证泵站的正常运行。

3. 调节池建设(1)土方工程:进行调节池的土方开挖、回填。

(2)防水层施工:在调节池底部施工防水层,防止水分渗透。

(3)混凝土浇筑:浇筑调节池的混凝土结构。

(4)管道连接:将调节池与输水管道进行连接。

三、施工准备1. 人员组织:组建专业的施工队伍,明确各岗位职责。

2. 材料准备:根据施工图纸,提前采购所需的管道、设备等材料。

3. 设备准备:准备施工所需的各种设备,如吊车、挖掘机、焊接设备等。

4. 施工图纸及技术交底:熟悉施工图纸,进行技术交底,确保施工顺利进行。

四、施工组织设计1. 施工进度计划:制定合理的施工进度计划,确保工程按时完成。

2. 施工质量控制:加强施工过程的质量控制,确保工程质量。

3. 安全管理:制定施工现场的安全管理制度,加强施工现场的安全管理。

五、施工质量控制及安全管理1. 质量控制:施工过程中,严格按照设计要求和施工规范进行施工,加强质量检查,确保工程质量。

输水管道工程施工方案

输水管道工程施工方案

输水管道工程施工方案1. 项目概述输水管道工程是指将水源运输到目标区域的系统工程。

本施工方案旨在提供对输水管道工程进行施工的详细步骤和方法,以确保工程顺利进行。

2. 施工准备2.1 材料准备施工前需要准备以下材料:•输水管道:根据工程设计要求选择合适的管道材料;•阀门和接头:确保阀门和接头的质量符合要求;•固定件:选用合适的固定件,以确保管道的稳定性;•施工用具:包括切割工具、焊接设备等。

2.2 施工人员和组织确保有足够的施工人员,并合理组织施工工作。

其中包括:•工程经理:负责整个施工过程的协调和管理;•施工人员:根据工程需要进行相关施工操作;•安全员:负责监督和确保施工过程的安全。

3. 施工步骤3.1 确定施工位置和线路根据工程设计图纸确定输水管道的施工位置和走向,并进行测量标定。

3.2 准备施工场地清理施工场地,确保施工场地平整和干净。

如果需要,进行临时道路的搭建以方便材料的运输。

3.3 安装支架和固定件根据设计要求安装支架和固定件,确保管道的稳定性。

3.4 切割和连接管道根据工程图纸和需要,使用切割工具对管道进行切割。

然后使用合适的接头将管道连接起来。

连接过程中需要注意接头的位置和质量。

3.5 进行管道测试在连接完成后,使用压力测试设备对管道进行测试。

确保管道的密封性和耐压能力。

3.6 进行阀门和附件安装根据需要,安装相应的阀门和附件。

确保阀门的灵活性和安全性。

3.7 进行漏水检查在完成安装后,对整个管道系统进行漏水检查。

检查过程中需要注意细节,确保系统无漏水。

3.8 进行清洗和消毒在管道系统通过漏水检查后,进行清洗和消毒。

确保管道系统的卫生和安全。

3.9 完成最后调试和验收对整个管道系统进行最后的调试和验收。

确保系统运行正常,并符合设计要求。

4. 安全措施在施工过程中,要始终注意安全问题。

采取以下安全措施:•工人必须佩戴符合标准的安全帽和防护鞋;•施工现场必须设置明显的警示标识,并限制非施工人员进入;•施工工具和设备必须符合相关的安全标准,并进行定期检查和维护;•施工人员必须遵守安全操作规程,并定期进行安全培训。

低压输水管道工程施工方案

低压输水管道工程施工方案

一、工程概况本工程为低压输水管道工程,主要任务是将水源地水源通过管道输送到用户终端。

工程总长度为XX公里,设计输水流量为XX立方米/小时,设计压力为XXMPa。

管道材质采用PVC-U(聚氯乙烯-紫外线稳定)管道,管材连接方式为冷接法和活套施工法。

二、施工准备1. 施工队伍:组建专业施工队伍,确保施工质量。

2. 材料设备:准备PVC-U管道、胶合剂、润滑剂、切割工具、焊接设备、试压设备等。

3. 施工图纸:熟悉施工图纸,明确管道走向、连接方式、试压要求等。

4. 施工场地:平整施工场地,确保施工顺利进行。

三、施工步骤1. 管道铺设(1)根据施工图纸,确定管道走向,设置管基。

(2)按照设计要求,采用冷接法或活套施工法进行管道连接。

(3)管材端面应平整,垂直于轴线。

冷接法施工时,将雄管端沿30-45度削外角,预留管端厚度的1/4-1/3t;活套施工法时,将雄管端沿20度削外角,预留管端厚度为1/4-1/3t。

(4)管材承口内壁及管端外壁插入范围内,用酒精或干布擦拭干净,划出插入深度标记,涂抹适量胶合剂。

(5)将管子插入承口,用力将管材插入至预先划出深度标记处。

小口径管材旋转90度,大口径管材可用木槌击入,将挤出的胶合剂擦拭干净。

2. 管道连接(1)采用活套施工法时,将橡胶圈及活套沟槽擦拭干净,将橡胶圈按照里大外小放入沟槽内。

(2)在雄管端插入部分及套环内面涂抹润滑剂。

(3)雌雄管套接,套接完成后,用薄片测试胶圈是否被顶翻。

3. 管道试压(1)管线安装完毕后,需48小时后方可通水试压。

(2)试压管线距离应在400m-500m最佳。

(3)试压压力应达到设计压力的1.5倍,持续时间为30分钟,确保无渗漏。

四、施工注意事项1. 施工过程中,严格遵循施工规范和操作规程,确保施工质量。

2. 注意安全防护,防止意外事故发生。

3. 施工现场应保持整洁,施工结束后及时清理现场。

4. 施工过程中,密切关注天气变化,做好应对措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

乡城县洞松乡热斗村太阳能提灌站工程输水管道安装施工方案编制单位:四川省新视标建筑工程有限公司编制人:审核人:审批人:日期:2018年1月15日一、工程概况本项目区位于乡城县洞松乡热斗村。

距县城28km。

解决热斗村400亩耕地农业灌溉用水问题。

本项目将建设输水主管管线长786m,管材采用DN180(1.6MPa)的PE管652m、φ159钢管(δ=5.5mm)134m。

泵房建筑面积为18.7m2,砖混结构;取水工程1个。

同时购置光伏发电系统1套。

二、主要工程量三、施工顺序根据工程总体施工计划,先施工0+000至0+134钢管,施工完成后,施工0+134至0+740.54,施工管道期间同时施工进水池与泵房。

四、施工方法及施工工艺4.1施工工艺流程施工前准备→施工测量放线→管槽开挖→进管排管→测量抄平→管沟基础处理、密实度检测→高程、中线复测→下管安装→校管、稳管→支后背、打眼灌水→管道试压→管道连接→土方回填、闸门井砌筑、密实度检测→清理现场→工程移交验收、竣工资料归档。

4.2施工准备1、工程开工前,由甲方组织,设计单位进行工程技术交底,施工单位依据设计施工蓝图,仔细研究图纸,发现问题及时向甲方、设计单位提出,进行解答或出具设计变更图纸。

2、根据工程施工需要,对现场地上、地下障碍物进行仔细调查,详细记录,在现场标注,以便在施工时采取相应措施,避免发生事故。

3、根据施工现场情况,联系工程用电、用水及临建地点对现场排水情况进行了解,做到心中有数。

4、落实设备、劳力计划:对职工进行施工前质量安全与防火等教育,做好进场准备。

5、提供材料计划单,落实管材、闸门及施工地材,与供应商取得联系。

6、根据甲方给定的管位线、高程控制点进行引桩、引高工作,为管道管槽开挖施工、放线做准备,保证管道安装位置准确无误。

4.3测量放线1、测量定位测量之前先找好固定水准点,并满足设计精度。

在测量过程中,沿管道线路应设临时水准点,并与固定水准点相闭合。

管道线路与地下原有构筑物交叉,必须在地面上用特别标志标明其位置。

定线测量过程应做好准确记录,并标明全部水准点和连接线。

根据甲方所交控制点,视现场情况,在施工范围内布设以便于施工测量的首级控制导线网,控制导线的等级满足《工程测量规范》GB50026—95二级导线的技术要求,即相对闭合差≤1/10000。

控制导线网测设所用仪器为BTS-3082C型全站仪,其精度为±(2’,5mm+2ppmD)。

2、施工放线①管道架设前在原地面放出管道中轴线;管槽挖前用全站仪在原地面放出管道中轴线,根据管道的管径、埋深,土方开挖的坡度,中线及基坑开挖横断面图要求确定管槽开挖的宽度尺寸,画出地面破除线。

②管槽开挖时,在管槽底中线桩,用全站仪在坑端头上进行测设,控制管沟的轴线,并于中线桩上测设桩顶高程,用于控制管槽基面标高。

③在施工过程,施工人员要注意保护测量控制点,如发现测量控制点被破坏,及时知会测量人员补测,以保证测量精确度。

4.4管槽开挖根据现场实际情况,采用机械人工配合的施工方法。

在丘陵,旱地土壤条件好,无地下水,管道埋深较浅的地段,可采用直槽开挖;在村庄、水田、土壤条件一般,管道埋深较浅,有轻度滑坡地段,采用梯形管槽,管槽边坡建议值:沙土取1:1.25;含碎石粘土取1:0.75;老黄土取1:0.5。

管槽边坡高于5米时,需设置0.8~1米宽台阶。

在进行岩石基础的开挖时,对于局部稳定性差且边坡放缓受限的管槽应进行临时支护,支护形式可现场确定。

管槽底宽应根据管槽断面进行调整,以保证管侧回填施工宽度要求为原则。

管槽开挖应尽量不扰动天然地基,槽底和槽壁应平整,槽底允许偏差:开挖土方时为20mm,开挖石方时应为30—200mm。

沟底预留值宜为0.05~0.10m,禁止扰动,铺管前用人工清理,如局部超挖,用砂土或合乎要求的原土填补并分层夯实。

管道安装基础承载力应不低于60kpa,基础为软质地基时,底部应进行换基处理,采用500mm厚毛石对软基进行置换,铺设200mm 厚的碎石砂垫层压实后,才能进行管道安装。

1、施工准备⑴根据管槽开挖图纸按测量定位的中心线和现场土质情况,撒出管槽开挖时的上口线和下口线位置。

⑵开槽前先清除地表渣土、腐植土。

测量放线报监理验线合格后,进行开槽施工。

开槽时施工员向挖机司机、测量员、施工管理人员进行技术、安全交底,对地下障碍物细心核查,必要时人工挖探坑,探明各种障碍物的走向、管径、结构尺寸、高程等项内容,开挖至距障碍物1.5m处,由人工开挖,并采取必要的保护措施。

⑶采用机械挖槽时,应向挖机司机详细交底,交底内容一般包括挖槽横断面、推土位置,现有地下构筑物情况及施工技术、安全要求等,并应指定专人与司机配合,其配合人员应熟悉机械挖土有关安全操作规程,并及时量测槽底高程和宽度,防止超挖。

⑷机械挖槽,应确保槽底土壤结构不被扰动和破坏,开挖时应在设计槽底高程以上保留30cm左右一层不挖,用人工清底(机挖人清),人工挖槽时,应认真控制高程和宽度,并保护槽底土壤结构不受破坏。

2、施工方法⑴建立临时水准点和测定管道中线施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后才能使用,并要经常校核。

临时水准点设置在交通要道、主要管道和挖填方范围内以外,房屋和构筑物基础以及机械震动范围以外。

在管道中线起止点、折点、检查井位置桩及中心线位设控制桩,并在开挖范围外设方向控制桩,控制桩应妥善保护,在稳固处设置间距不大于200米的临时水准点。

⑵管槽开挖及支撑挖前进行现场调查摸清地下设施的情况,对有与其交叉处设置醒目标记,必要时采取相应的保护措施。

管槽开挖采用机械挖土,人工配合刷坡的方法施工。

根据施工图及规范对管槽开挖要求宽度进行开挖。

a、开挖管槽严格控制标高,为防止超挖或扰动槽底面,槽底应留0.2~0.3米厚的原土层暂时不挖,进行管槽高程测量后,测算出挖土深度,采用人工清理挖至设计高程,管槽开挖在确保一侧堆土满足规定的同时,多余土方另选点存放,以保证回填土。

堆土坡角距槽口上缘距离不宜小于0.8米,堆土高度不宜超过1.50米,管槽开挖采用以机械为主,人工为辅助,单侧堆土,开挖应分段进行,管沟开挖到设计高程以上+20毫米,进行人工开挖、抄平、复测高程无误时进行沟底夯实基础处理。

3、质量标准(1) 槽底高程偏差:土方±20mm;石方﹢20mm、-200mm。

(2) 槽底宽度不小于设计要求。

(3) 管槽边坡不陡于规定。

4.5沟底整平、基础处理根据设计要求在管槽挖至设计标高后,由技术人员打腰桩、挂线进行槽底整平。

管槽成型后先进行验槽,合格后进行,用水准仪进行高程复测,按照设计要求进行管槽30cm素土垫层施工,然后进行39cm三七灰土基础施工,待基础施工结束验收合格后方可进行管道安装。

并在安装施工前开挖操作工作坑。

经纬仪确定管中线,由现场监理认可签字后进行下一道工序施工。

4.6管材运输、下管:1、管材运输:采用汽车运输,人工配合。

在运输过程中采取保护措施,避免管材碰撞,在管槽开挖完成验收合格后,进行管材的运输,顺管线方向排放,减少二次转运工作。

2、管材进场必须符合管材质量标准,有产品出厂合格证、说明书,进场前专人进行管材质量检查。

3、下管前对管材、管件进行仔细检查,对发现有缺陷、砂眼、破损等,不合格时不得使用及时退出现场做标记;丈量每根管长度,对承插口进行检查,清理承口、插口处的毛刺及铸砂,达到合格后方能使用,否则不得使用。

4、管槽基础处理完后,复测高程无误、验收合格后进行管槽下管工作5、开挖操作坑,制作下管顺序图,用吊车进行下管。

下管时设专人指挥,要轻吊轻放,防止管子受损,避免发生事故。

五、管道埋设与铺设5.1管道安装本工程引水管道主要采用PE 管管材,管材单根管长采用6m一节,各种管材管节的连接方式不一样,结合各管段所选择的管材、以及承压水头的不同,PE管采用电熔接方式进行连接,PE管连接采用法兰盘连接,阀门与管道间采用法兰盘连接。

5.2PE 管敷设1、一般规定PE 管道安装前对外观和接头配合的公差进行仔细检查,必须消除管材及管件内外的污垢及杂物。

PE管为软质管材,管材受外部冲击力抗性较低。

根据《埋地聚乙烯给水管道工程技术规程》的规定,管道敷设采用浅埋管敷设,管道槽开挖底宽各边放大0.15m,管槽开挖、管道埋深应视管径大小及地类情况进行确定,管道顶部至地面的距离按以下情况确定:穿越一般地类时应不低于0.5m,管道穿越田、土时应不低于0.7m,穿越道路时,应不低于1.2m。

PE管连接聚乙烯管道连接应采取电熔连接,不得采用螺纹连接和粘接。

对性能相似的不同牌号、材质的管材与管材或管件之间的连接,应通过试验,判定连接质量能得到保证后,方可进行。

2、电熔连接要求:(1)电熔连接机具与电熔管件应符合标准,连接时,通电电源的电压和加热时间应符合电熔管件生产厂的规定,根据使用的电压和电流强度及电源特性提供相应的电保护措施。

(2)电熔连接冷却期间,不得移动连接件或在连接上施加任何外力。

(3)电熔承插连接还应符合下列规定:a、电熔承插连接管材的连接端应切割垂直,并应用洁净棉布擦净管材和管件上的污物,并应标出插入深度。

b、电熔承插连接前,应校直两对应的待连接件,使其在同一轴线上。

(4)电熔鞍形连接还应符合下列规定:a、干管连接部位下部应采用专用托架支撑,并固定、吻合。

b、电熔鞍形连接时,应用洁净棉布擦净连接面上污物,并应用刮刀刮除干管连接部位外表皮。

聚乙烯管道管槽开挖按土方工程中管槽的宽度和深度要求进行。

管材连接好后平稳入管槽内。

部分回填、试压、全部回填。

在条件允许下管径不大时,可将2 或3 根管在管槽上接好,平稳放入管槽内。

管材在吊装及放入沟内时,应采用可靠的软带吊具,平稳下沟,不与沟壁或沟底激烈碰撞应防止划伤、扭曲或过大的拉伸和弯曲。

聚乙烯给水管道宜蛇形敷设,并可随地形弯曲敷设,其允许弯曲半径不应小于125D。

在PE管道穿过公路时,设球墨铸铁管套管,套管的最小直径为聚乙烯PE管道管径加200mm;管道穿过地下室或地下构筑物外墙时应采取严格的防水措施。

3、管槽回填管区填土应是砾石、碎石、砂及土料,管区回填料应首选原管槽土料,且不应有粒径大于2cm 的砾石和块石,不应有粒径大于4cm 的土块、有机杂物和垃圾。

非管区回填土料质量要求可适当放宽。

回填前应清除管槽中的杂物,并排出积水。

回填料应分层夯实,一次回填高度宜0.1~0.15m,先用细砂或细土回填管道两侧,人工夯实后再回填第二层,直至回填到管顶以上0.5m 处。

砂垫层断面,管道安装就位前应使得垫层连续平整(接头处预留安装坑槽),管槽中无杂物、无积水。

管道就位后采用砂石回填至设计要求拱弧范围,回填方式应采用对称分层回填,严禁单侧回填,在对管道腋角部位回填时,应薄层回填,并用木板及其它钝器夯实腋角部位的填料,确保腋角部位回填密实。
