电力工程实验指导书
实验2 线路的定时限过电流保护实验一、实验目的1. 掌握定时限过电流保护的整定原则与方法；2. 明确定时限保护装置中信号继电器、中间继电器的应用与作用；3. 理解供配电系统中组成的定时限过电流保护线路及其保护原理；4. 学会自我设计电路原理图，并分析判断运行结果的正确性。
二、定时限过电流保护简要说明电力系统的发电机、变压器和线路等电气元件发生故障时，将产生很大的短路电流，而且，故障点距离电源愈近，短路电流愈大。
所以，继电保护装置根据故障电流大小而动作的电流继电器和其他电器元件构成过电流保护和速断保护。
当故障电流超过它们的整定值时,保护装置就动作，使断路器跳闸，将故障从系统中切除。
其中常用的一种是过电流保护就是定时限过电流保护。
定时限保护是指继电保护的动作时间(时限)固定不变，与故障电流的大小无关。
定时限保护的时限由时间继电器获得的，它的时限根据保护要求来整定。
定时限过电流保护一般采用两段式保护。
通常由电磁型电流继电器、时间继电器、中间继电器和信号继电器构成。
实际电力运行中的变压器定时限过电流保护与线路定时限过电流保护的原理接线如图1-1所示。
在图1-1中，继电器l、2、3、7构成无时限过电流保护，继电器4、5、6、8构成定时限保护。
电流继电器作为起动元件，首先反映出电流的剧增。
当过载时，LH(TA)二次电流I2大于继电器动作电流时，首先继电器4或5动作，其次6动作，在整定的时限后8动作，发出信号的同时，最后动作于断路器的跳闸线圈TQ、断路器QD跳闸，切断故障。
当发生短路时，LH(TA)二次电流I2大于继电器动作电流时，继电器1或2动作，接着3 动作；然后7动作发出信号同时动作于断路器跳闸线圈TQ、断路器QD跳闸、切除故障。
本实验拟定为两级定时限过电流保护，其简化原理示意图(只示意继电器动作顺序)如图1-2所示。
从图1-2可以看出其保护原理和保护组成的环节所用的继电器基本上是相同的。
图1-1 定时限过电流保护原理接线图1、2、4、5为电磁型电流继电器；3为中间继电器;6为时间继电器；7、8为信号继电器；9、10为跳闸连接片；11为电流试验端子图1-2 两级定时限过电流保护简化示意图三、实验内容l.在没有对实验台供电的前提下，按图1-3正确连接实验电路，并反复检查是否接线有误。
2.核查单相调压器置“0”输出位置。
模拟WL1阻抗的RP1调至较小值(逆时针方向调节，但不要调到底，约RP1值的1/3~1/4)，而模拟WL2阻抗的RP2则调至较大值(顺时针方向调节，约RP2值的2/3~3/4)。
3.闭合总电源开关，按起动按钮，对实验装置台供电。
调节单相调压器，使电流表通过的电流为2A，此电流假定为通过电流继电器KA1和KA2的最大负荷电流I‘Lmax，按停止供电按钮断电。
计算最大负荷电流公式为I’Lmax=（K w/K i）I Lmax，其中K w----------为电流继电器KA1和KA2的结线系数。
接线系数有三种情况：①两相两继电器式结线属相电流结线。
在一次电路发生任何相间短路时，K w=l，即保护灵敏度都相同。
②两相一继电器式结线，即两相电流差结线或两相交叉结线，当一次电路发生三相短路时，3K)3(W 。
③当装有电流互感器的A 、C 两相短路时，2K )C A,(W =。
而当A 、B 两相或B 、C 两相短路时，1K K )C B,(W )B A,(W==，这里B 相未装电流互感器。
K i ----------为电流互感器的变流比。
4. 整定计算KA1和KA2的动作电流：不仅动作电流I OP 要躲过I L ‘max ，而且返回电流I re 也要躲过I L ‘max ，因此max Lrerel max L iwrelop I I re I KK KK KK ,,'==式中K rel------可靠系数，取1.2。
（DL 型电流继电器取1.2，GL 型电流继电器取1.3。
）K re------继电器的返回系数，取0.8。
于是，动作电流应为max L op I I ,5.1'=。
根据内容3中的要求，通过的电流为2A ，即A I m a x L2,='，故A I op 3=。
5. 整定KT1和KT2时间继电器的动作时间。
先拟定将KT2整定为0.7S （两级定时限过电流保护，后一级取0.7S ），为了保证前后两KA1、KA2为电流继电器；KT1、KT2为时间继电器；KS1、KS2为信号继电器； KM1、KM2为中间继电器；HL1、HL2为模拟跳闸灯图1-3 两级定时限过电流保护实验电路级保护装置动作的选择性，按“阶梯原则”进行整定，前一级保护动作的时间t1，应比后一级保护中整定的时间t2要大一个时间级差△t。
一般△t取0.5~0.7S)。
故当t2取0.7S，△t取0.6S 时，则KTl整定取t1= t2+△t=0.7+0.6=1.3S。
6. 将RP2逆时针方向调小阻值，以模拟线路WL2首端K处发生三相短路。
7. 合上单相电源开关对实验装置供电后, 按下启动按钮同时观察前后两级保护装置的动作情况及HL1、HL2二指示灯点亮的顺序。
四、注意事项1.认真细致读懂实验电路，特别注意各个继电器的线圈接线端子及其触点的接线端子,千万不要弄错。
2.注意继电器的触点端子是串接在哪一个继电器的动作线圈。
3.接线时要分步完成，并且先接串联、后并联。
五、思考题1.定时限过电流保护动作电流、动作时限的整定原则是什么? 如何计算?如何整定?2.在实际运行线路中，在后一级保护动作使断路器跳闸后，前一级保护动作会不会使其断路器紧接着跳闸? 为什么?3.在什么情况下，后一级保护启动，前一级保护动作也会使其断路器跳闸？实验3单侧电源辐射式线路三段式电流保护综合实验一、实验目的1.了解三段式电流保护的构成，保护装置中各种继电器的功用。
2.分析线路故障时，三段式电流保护动作配合情况。
二、实验原理图3-1无时限电流速断，有限时电流速断与定时限过电流保护相配合构成了三段式电流保护，以线路XL —1的整定为例。
第I 段：无时限电流速断，保护范围为XL-1段的一部分，根据流过B 点的最大短路电流来整定。
整定电流： )3(max..//1.B d K dz IK I=，ldz jxJdz n I KI/1./.1.⋅=式中：jx K ---接线系数；l n ---电流互感器变化；/K K ---I 段的可靠系数，取值1.3；max ..B d I ---B 点的最大短路电流。
动作时限为/1t ，它由继电器的固有动作时间决定，S t 0/1≈。
第Ⅱ段：有限时电流速断保护，保护范围为线路XL-1段，并延伸到线路XL-2段的一部分，根据流过C 点的三相短路时的最大短路电流来整定。
整定电流： )3(max ..////2.////1.c d K K dz K dz I K K I K I ⋅⋅=⋅= 式中：//K K ---第Ⅱ段的可靠系数，取1.1//=KK ； )3(max ..c d I ---C 点三相短路的最大短路电流。
动作时限：t t t ∆+=/2//1，S t 5=∆。
第Ⅲ段：定时限过电流保护，保护范围是线路XL-1及XL-2全部，根据线路的最大负荷电流来整定。
整定电流： max.1.fh hzqK dz IK K K I ⋅⋅=式中：K K ---可靠系数,取15.1=K K ；zq K ---自启动系数，取1=zq K ；h K ---返回系数，取88.0=h K ；max .fh I ：最大负荷电流。
动作时限t t t ∆+''='''21（S t 22=''，S t 5=∆，则S t 71='''），2t ''为线路XL-2的过电流保护的动作时限，即按阶梯原则来选择的。
当线路XL-2短路，而其保护拒动或断路器拒动时，线路XL-1的过电流保护可起后备作用使断路器1跳闸而切除故障，当线路XL-1本身故障其他保护拒动时，XL-1线路的过电流保护也可起后备作用。
三段式过电流保护主要用于相间短路和三相短路保护，因此，在6～35KV 的小接地电流系统中，三段式过电流保护有着广泛的应用。
以上三段式电流保护的原理可知三段式电流保护能可靠地保护一条线路。
本实验中为使现象明显，级差取的比实际工程值大些，务必注意这一点。
三、实验仪器和设备JBZ-II 型继电保护实验装置 1台电流继电器 2只 过流继电器 1只 时间继电器 1只 中间继电器 2只四、预习要求1. 预习三段式电流保护原理。
2. 根据实验接线图，电流互感器的变化范围，选择合理的电流互感器的变化，计算各继电器的整定值，并从理论上分析各种短路故障时继电器的动作情况。
五、实验内容及步骤实验接线如图3-2所示，图中用电阻模拟线路，用接触器代替断路器。
图3-2 三段式电流保护实验原理图图3-2中所用元件：RP1调整为20.5Ω表示系统电抗X SRP 2用来模拟线路WL 1 WL 2电抗XL 1 XL 2及正常最大负荷电阻80Ω AT ：单相调压器（0～250V ，2KVA ） C ：接触器V ：交直流电压表（0～125V ～250V ～500V ） A ：交流电流表（0～5A ～10A ） 2LJ ，3LJ ：电流继电器（DL —32/6A ） 1LJ ：电流继电器（GL —21/5A ）2SJ ：时间继电器（DS —32C/XA11K 0—5S ） 3SJ ：时间继电器（DS —33C/XA11K 0—10S ） 1XJ 、2XJ 、3XJ ：信号继电器（DX —4/4.6—10） BCJ ：中间继电器（DZY —204） TA 、QA ：按钮设WL 1即A,B 线路XL 1=6.5Ω n 1=1 WL 2即B,C 线路XL 2=8.5Ω根据以上设定及电保护整定原则可以计算出: I dz.1=3.70A I dz.2=3.09A I fhmax =1.00AI ’dz.1.j =k jx=4A; k jx 取1 K ’=1.1 I ”dz.1.j =k ”K Idz.2 =3.40A; k ”K 取1.1 I ”dz.1=K n 取0.88当线路电阻小于46.2Ω时为过负荷Ⅰ段保护范围约等于70%,线路电阻小于4.5Ω Ⅱ段保护范围约等于137%,线路电阻小于8.9Ω t ′=0St ”=t ’+Δt=5S; Δt 取5S t’”=t ”+Δt=7S; Δt 取2SK ’I ’dz. 1n 1 K K .K ZP K nI fh max =1.5A; K K 取1.15 K ZP 取1.15用RP2调整模拟不同线路短路故障点填入下表是打“√”否打“Ⅹ”1. 按图3-2所示接线图接线，调单相调压器AT，使电压表示数为100V（即系统电压为100V）根据计算所得的电流保护整定值，电流继电器整定范围，选择好电流互感器的合理变化，使保护装置的动作相配合，并记录下变比与整定值。
电工实训指导书
电工实训指导书一、实训目的和意义电工实训是电力工程专业学生培养过程中重要的一环，通过实际操作和训练，学生能够巩固所学的理论知识，并掌握电工领域常见的操作技能。
本指导书旨在帮助学生全面了解电工实训的目的和意义，以及为学生提供详细的实训指导。
二、实训前的准备工作在进行电工实训之前，学生需要做好一系列准备工作。
具体包括：1.理论知识复习：在实训开始前，学生应复习相关的电工理论知识，包括电路基本原理、电器设备的安装要求等。
2.安全意识培养：电工实训存在一定的危险性，学生需要加强安全意识的培养，掌握基本的安全操作规范，并穿戴好相关的安全防护装备。
3.工具和设备准备：学生需要确认所需的工具和设备是否齐全，并保证它们的安全和有效性。
三、实训内容和步骤1. 实验室设备和布置在电工实训中，学生需要熟悉实验室中的各种设备和布置，包括电路连接台、电流表、电压表等。
学生应了解每种设备的功能和正确使用方法。
2. 基本电路的实验在电工实训中，学生需要掌握基本电路的连接和实验方法，包括串、并联电路的搭建和连接方法，电路中电阻、电流和电压的测量方法等。
学生可以通过实验来验证电路中的基本定律和公式。
3. 电器设备的安装和接线电工实训还包括电器设备的安装和接线的实践操作，学生需要了解电器设备的安装位置、安装要求和接线方法。
通过实际操作，学生可以掌握电器设备的正确安装和接线技巧。
4. 故障排除在电工实训中，学生需要学会故障排除的方法和技巧。
学生可以通过模拟实际故障情况，找出故障点并修复，提高解决问题的能力和实际操作能力。
5. 安全操作和事故处理在电工实训过程中，学生需要时刻注意安全操作，并掌握事故处理的应急措施。
学生应熟悉实验室中的紧急停电开关和消防设备的位置和使用方法，以确保实训过程中的安全性。
四、实训后的总结与评估在电工实训结束后，学生需要进行实训总结和自我评估。
学生可以回顾实训过程中遇到的问题和困难，总结经验和教训，以及对自己的实际操作能力和理论知识掌握程度进行评估。
电力电缆试验作业指导书
电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。
通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。
本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。
二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。
2. 查阅相关资料，了解试验的要求、标准和方法。
3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。
三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。
(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。
(3) 检查试验环境是否满足试验要求，如温度、湿度等。
2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。
(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。
(2) 启动直流电阻测试仪，进行直流电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。
(2) 启动交流耐压测试仪，进行交流耐压试验。
(3) 记录测试结果，并核对是否符合试验要求。
5. 过热试验(1) 将电缆导线连接到过热试验设备。
(2) 设定过热试验设备的温度和时间参数。
(3) 启动过热试验设备，进行过热试验。
(4) 记录测试结果，并核对是否符合试验要求。
6. 试验结束(1) 断开电缆与试验设备的连接。
(2) 数据整理和报告编写。
四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。
2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。
3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。
电气工程基础实验指导书文华电分实验10级
《电力系统分析》实验指导书实验1 一机—无穷大系统稳态运行方式实验一、实验目的1．了解和掌握对称稳定情况下，简单系统的各种运行方式；2．了解和掌握调节电力系统稳态运行参数的方法；3．分析、比较电力系统运行参数的数值变化的原因。
二、原理与说明电力系统稳态运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。
是用于判断运行报表或监视控制系统测量值是否正确的参数依据。
因此，除了通过结合实际的问题，让学生掌握此类“数值概念”外，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。
实验用一次系统接线图如图1所示。
图1 一次系统接线图本实验系统是一种物理模型。
原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。
原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。
为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。
为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。
三、实验项目和方法1.单机运行实验（1）、实验台状态设置选【同期方式】为“OFF”；选【励磁方式】为“微机它励”；选【微机励磁调节器】上的“恒U”（灯亮为选通）；选【微机调速器】上的“微机自动”（灯亮为选通）；合【系统开关】和【QF1】、【QF3】、【QF5】线路开关，形成单回线供电状态(2)、启机合【原动机开关】；按【微机调速器】上的“停机/开机”（开机灯亮），使原动机自动启机，带动发电机转子转动（额定转速1500r/分、额定频率50HZ）（3）、建压合【励磁开关】发电机可自动升压到额定电压380V（4）、调速实验：按【微机调速器】上的“增速/减速”，观察、记录表1（5）、调压实验：按【微机励磁调节器】上的“增磁/减磁”，观察、记录表1以上（2）、（3）、（4）、（5）步骤也称为启机、建压步骤。
电力工程概论实验指导书

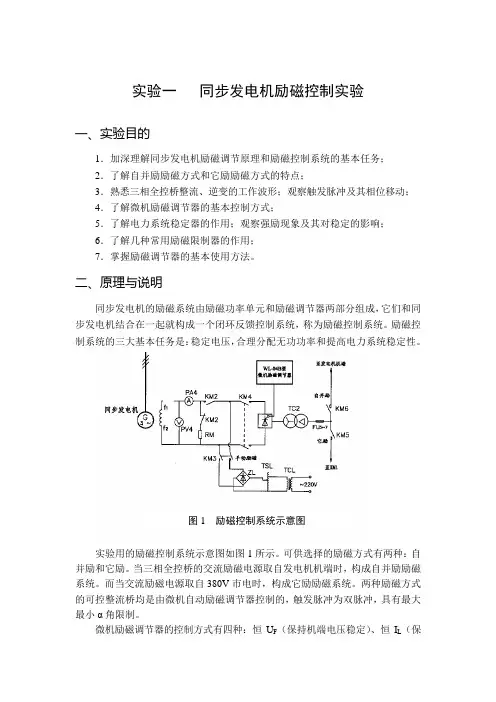

实验一同步发电机励磁控制实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式；5．了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6．了解几种常用励磁限制器的作用；7．掌握励磁调节器的基本使用方法。
二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。
励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。
图1 励磁控制系统示意图实验用的励磁控制系统示意图如图1所示。
可供选择的励磁方式有两种：自并励和它励。
当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。
而当交流励磁电源取自380V市电时，构成它励励磁系统。
两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小α角限制。
微机励磁调节器的控制方式有四种：恒U F（保持机端电压稳定）、恒I L（保持励磁电流稳定）、恒Q（保持发电机输出无功功率稳定）和恒α（保持控制角稳定）。
其中，恒α方式是一种开环控制方式，只限于它励方式下使用。
同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。
当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。
发电机正常运行时，三相全控桥处于整流状态，控制角α小于90°；当正常停机或事故停机时，调节器使控制角α大于90°，实现逆变灭磁。
电力系统稳定器――PSS是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。
电力工程作业实训方案模板
电力工程作业实训方案模板1. 课程名称: 电力工程实训2. 实训目的:通过实训，学生能够掌握电力系统的运行原理和基本操作技能，能够熟练使用电力设备和工具进行实际操作，能够分析和解决电力系统运行中遇到的常见问题。
3. 实训内容:（1）电力系统的基本原理和构成（2）电力设备的安装、调试及维护（3）电力系统的故障排除和维修（4）电力系统的保护控制4. 实训目标:（1）掌握电力系统的基本原理和构成（2）掌握电力设备的安装、调试及维护技能（3）熟练掌握故障排除和维修技能（4）掌握电力系统的保护控制技能5. 实训时间:为期三个月，每周至少实训16小时6. 实训场地:电力工程实训室及相关设备实训场地7. 实训设备:（1）电力系统模拟实验装置（2）电力设备安装、调试及维护相关工具（3）故障排除和维修相关工具（4）保护控制设备模拟装置8. 实训教材:《电力系统基础》、《电力设备安装、调试及维护技术》、《电力系统故障排除与维修技术》等相关教材9. 实训教学方法:（1）理论与实践相结合（2）实验与案例分析（3）师生互动10. 实训评价:（1）实训过程学习笔记和实习报告（2）实训成绩与实习表现（3）期末实训考核11. 实训安排:（1）第一周：电力系统基本原理和构成（2）第二周：电力设备安装、调试及维护（3）第三周：故障排除和维修（4）第四周：电力系统保护控制（5）第五至第12周：实训课程实践操作和实验12. 实训活动安排:（1）学习电力系统基础知识（2）进行电力系统模拟实验（3）学习电力设备安装、调试及维护技能（4）实际操作电力设备进行维护和保养（5）学习故障排除和维修技能（6）实际操作电力设备故障排除和维修（7）学习电力系统保护控制技能（8）使用保护控制设备进行模拟操作13. 实训效果评估:（1）学生能够独立分析和解决电力系统运行中的常见问题（2）学生能够熟练操作电力设备和工具（3）学生能够灵活运用电力系统的基本原理（4）学生能够进行电力设备的安装、调试及维护工作14. 实训总结与展望:通过本次实训，学生深入了解了电力系统的基础知识和实际操作技能，以及在实际工作中可能会遇到的问题和应对方法，提高了学生的实际工作能力和解决问题的能力。
电力工程基础(实验指导书)
（2）双回路对称运行实验 按实验（1）的方法进行实验（2）的操作，只是将原来的单回线路改成双回路运行。 （3）故障后线路结构变化后的对称运行实验 投入开关站 QF5，而将 QF4 和 QF6 退出，按这种运行方式进行实验。 注意：本实验也无需合上“短路”按钮，就可以进行模拟故障后的运行方式实验。本 实验不要合上“短路”按钮，否则后果自负！ 上述三种实验状态量与结果填入表 1 和表 2，另将表 1 的内容折算为标么值填入表 3 中，并 进行比较和分析。并用示波器观察发电机电压和系统电压波形。 注意：在进行实验前必须认真领会实验的内容与方法，拟好实验步骤，经指导教师审 阅合格后，方可独立地进行实验操作！ ！ ！ 因为把无穷大系统当作负荷，所以要把系统电压调低些。
1
输电线路的参数如下：
XLA=XLB=486°（Ω） XLC=2.585.2°（Ω） XLD=XLE=1286°（Ω） XLF=886°（Ω） （2.585.2°、486°、5.586.4°） （2.585.2°、486°、5.586.4°） （985.6°、1286°、1586.2°） （685.5°、886°、1086.2°）
联络变压器的参数如下：
变压器容量 SN=2.5KVA 接线组别 Y0／Y0 短路阻抗 UK=13% 变比为 380V、380 2.5% V、380 5% （V）／380（V）
静态负荷的参数如下：
LDA=(125+j95)Ω LDB=160Ω，(160+j105)Ω，j105Ω LDC=(120+j125)Ω
《电力工程基础》实验指导书
实验一、发电厂生产运行实验
（单机—无穷大，验证型，2 学时）
1、实验目的
（1）认识发电厂各功能组成部分及其作用； （2）熟悉发电机组的启停机操作和正常运行调节操作； （3）熟悉发电机组的并网与并列操作； （4）观察与分析发电机组各运行状态的变化。
电力工程技术作业指导书
电力工程技术作业指导书一、引言电力工程技术作业是指在电力领域进行各种电气设备的安装、调试、运行和维护等相关工作。
本指导书旨在提供一套明确的操作指南，以帮助工程师和技术人员正确、高效地完成电力工程技术作业。
二、作业前的准备工作在开始进行电力工程技术作业之前，应事先做好以下准备工作：1. 确定作业目标：对于每个作业任务，明确作业目标和要求，以便统一工作方向。
2. 了解现场情况：详细了解作业现场的环境、平面布置和设备状况等信息，为后续作业提供必要依据。
3. 编制作业计划：根据作业目标和现场情况，制定详细的作业计划，包括时间安排、资源需求和风险评估等。
4. 获取必要的工具和设备：根据作业计划确定所需的工具和设备，确保其可靠性和安全性。
三、作业过程及注意事项根据具体的电力工程技术作业类型，以下为一般作业过程及注意事项：1. 安装作业1.1 安全检查：在进行任何安装作业之前，必须进行全面的安全检查，确保作业现场符合相关规定和标准。
1.2 施工准备：准备好所需的材料、设备和工具，并确保现场整洁有序，便于安装作业的进行。
1.3 设备安装：按照图纸和规范要求，进行电气设备的安装工作，注意接线方式和紧固件的使用。
1.4 质量验收：安装完成后，进行必要的质量验收，确保安装的设备符合规范和标准要求。
2. 调试作业2.1 仔细检查：在进行电力设备调试之前，首先对已安装的设备进行仔细检查，确保没有故障和漏洞。
2.2 参数设置：根据设备的特点和使用要求，对电器参数进行正确设置，包括电压、电流、频率等。
2.3 功能测试：按照设备的使用说明书，进行各项功能测试，确保设备正常运行和满足要求。
2.4 故障排除：对于发现的故障和问题，进行及时的排除和修复，确保设备的稳定性和可靠性。
3. 运行作业3.1 运行前检查：在启动设备运行之前，进行全面的运行前检查，确保设备和系统处于正常状态。
3.2 启动设备：按照操作规程和工艺要求，有序地启动设备，并监测设备运行情况。
电力工程实验 指导书(使用powerworld)
电力系统分析实验指导书中北大学计算机与控制工程学院2014年4月目录实验一仿真软件的初步认识 (1)实验二电力系统潮流分析 (27)实验三短路计算 (32)实验四暂态稳定实验分析 (37)实验一仿真软件的初步认识一、实验目的掌握电力系统的结构组成，了解电力系统的主要参数，熟悉PowerWorld电力系统仿真软件（简称PWS）的基本操作，在此基础上用PWS 建立一个简单的电力系统模型：步骤为：1、添加母线元件2、添加发电机元件3、添加变压器4、添加传输线5、调试调解潮流6、查看潮流结果及系统信息。
二、实验内容（一）PowerWorld电力系统仿真软件的基本操作1、创建新工程点击PowerWorld图标，在下拉框中选取新建实例，创建一个新的工程面板，如图1-1。
图1-1创建新工程2、添加母线元件这时程序自动进入编辑模式，选择绘图页面中网络下拉菜单下的节点，如图2.1-2。
图1-2编辑模式下单选母线模型在面板空白处的合适位置单击鼠标左键，确定母线位置。
此时自动弹出母线信息对话框，如图1-3。
填入母线相关信息，再单击确定，则母线添加完毕。
图1-3添加母线母线选项（母线选项）对话框详解该对话框用于在编辑模式期间查看或修改系统里的每一条母线的信息。
母线编号（母线编号）：1和999之间的唯一的编号用于识别母线。
可以利用字段右边的旋转按钮迅速的移动到下一个地区（点击向上的箭头）和移动的上一个按钮（点击向下的箭头）。
●按编号查找（通过编号查找）：通过编号来查找一个母线，把编号键入母线编号（母线编号）字段并点击该按钮。
●母线名字（母线名）：母线的唯一的字母标识符可以由多达八个字符所组成。
●按名字查找（通过名称查找）：通过名字来查找一个母线，把名字键入母线名字（母线名）字段并点击该按钮。
●标签（标签）：点击该按钮将打开预定的别名对话框，该对话框列出了所有的标签和为已选母线指派的别名。
●高级查找（查找。
）：如果不知道正在查找的准确的母线编号或母线名字，点击这个按钮打开高级搜索。
电力工程基础实验指导书资料
淮阴工学院电力工程基础实验指导书编者：张惠萍适用学院：电子与电气工程学院电子与电气工程学院学院2014年 6 月 20 日目录实验装置操作说明 (2)基本要求及操作规程 (4)实验一、电磁型电流继电器和电压继电器实验 (8)实验二、具有灯光监视的断路器控制回路实验 (13)实验三、6～10KV线路过电流保护实验 (16)实验装置操作说明一、开启三相交流电源的步骤1）开启电源前，要检查控制屏下面“直流操作电源”的“可调电压输出”开关（右下角）及“固定电压输出”开关（左下角）都须在“关”断的位置。
控制屏左侧面上安装的自耦调压器必须调在零位，即必须将调节手柄沿逆时针方向旋转到底。
2）检查无误后开启“电源总开关”，“停止”按钮指示灯亮，表示实验装置的进线已接通电源，但还不能输出电压。
此时在电源输出端进行实验电路接线操作是安全的。
3）按下“启动”按钮，“启动”按钮指示灯亮，只要调节自耦调压器的手柄，在输出口U、V、W处可得到0～450V的线电压输出，并可由控制屏上方的三只交流电压表指示。
当屏上的“电压指示切换”开关拨向“三相电网输入电压”时，三只电压表指示三相电网进线的线电压值；当“指示切换”开关拨向“三相调压输出电压”时，三表指示三相调压输出之值。
4）实验中如果需要改接线路，必须按下“停止”按钮以切断交流电源，保证实验操作的安全。
实验完毕，须将自耦调压器调回到零位，将“直流操作电源”的两个电源开关置于“关”断位置，最后，需关断“电源总开关”。
二、开启单相交流电源的步骤1）开启电源前，检查控制屏下面“单相自耦调压器”电源开关须在“关”位置，调压器必须调至零位。
2）打开“电源总开关”，按下“启动”按钮，并将“单相自耦调压器”开关拨到“开”位置，通过手动调节，在输出口a、x两端，可获得所需的单相交流电压。
3）实验中如果需要改接线路，必须将开关拨到“关”位置，保证操作安全。
实验完毕，将调压器旋钮调回到零位，并把“直流操作电源”的开关拨回“关”位置，最后，还需关断“电源总开关”。
电力工程实验指导
电力工程实验指导书南通大学电气工程学院郭晓丽张新松电力工程实验室守则实验是教学的重要环节之一，可以巩固和验证所学过的理论知识，发现和探讨新的问题。
为了保证实验的顺利进行和实验质量，保证人身和设备安全，培养学生的动手和实验能力，凡进实验室做实验的人员都必须遵守本实验守则。
1.每次实验前必须根据实验指导书，结合讲课内容进行预习，明确实验目的、内容、方法和注意事项，未预习者不得进行实验。
2.进入实验室保持室内安静，保持室内清洁，爱护仪器设备，不玩弄仪器设备。
3.实验时，选用适当量程仪表，接线要清晰，接线完毕后都必须请知道老师检查，确定接线无误后，方可接通电源进行实验。
如未经老师同意，擅自接通电源，造成后果由当事者负责。
4.实验时严禁带电拆线、接线或接触带电线路和设备的裸露部分，更换接线必须切断电源。
5.实验时若发生事故，应保持冷静，迅速切断电源，同时保持现场并立即报告指导教师，进行检查，未查明事故原因，不得继续实验。
6.实验时若损坏仪器设备，应立即报告指导教师，检查损坏原因，当事人应做书面报告或检查，实验室提出意见，交学院处理。
7.实验不得无故缺席、迟到，不得无故更换时间和小组，否则停止实验。
8.实验完毕后将实验数据请指导老师审阅后方可拆线，放在远处，经指导老师检查后方可离开实验室。
9.实验后按要求做好实验报告，按时交指导老师，实验报告内容和要求如下。
报告内容：1.实验目的；2.实验内容；3.实验仪器设备型号规格编号；4.实验接线图；5.实验数据；6.实验数据计算，结果分析，回答思考问题；7.实验心得体会。
实验1无穷大功率电源供电系统短路实验一、实验目的1.了解电力系统的短路种类及故障2.理解无穷大功率电源供电系统三相短路的暂态过程3.构建无穷大功率供电系统的仿真模型，设置短路点，计算短路电流周期分量的幅值和周期电流值。
二、实验设备Matlab 仿真软件三、无穷大功率电源供电系统三相短路的暂态过程所谓“无穷大功率电源”是指端电压保持恒定，没有内部阻抗，和容量无限大的系统。
