ITO(IndiumTinOxides)作为纳米铟锡金属氧化物
关于ITO相关信息的了解
析氢腐蚀：在酸性较强的溶液中发生电化腐蚀时放出氢气; 应力腐蚀开裂：是指承受应力的合金在腐蚀性环境中由于裂纹的扩展而互生
失效的一种通用术语；
点腐蚀：是一种导致腐蚀的局部腐蚀形式； 晶间腐蚀：大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀； 间隙腐蚀：是局部腐蚀的一种形式，它可能发全于溶液停滞的缝隙之中或屏蔽
如何理解Panel上的ITO腐蚀？
一、什么是ITO。 二、理解下常见的几种ITO腐蚀。 三、生产遇见ITO腐蚀图片 四、ITO腐蚀容易出现的几种不良故障。 五、针对故障查找COF上是否有ITO腐蚀技巧。 六、现场指导
一、什么是ITO
ITO 是一种N型氧化物半导体-氧化铟锡,ITO薄膜即铟 锡氧化物半导体透明导电膜，通常有两个性能指标： 电阻率和透光率。
Thanks
四、针对故障查找COF上ITO腐蚀技巧。
先查看X1 或Y1 和X轴的最后一个COF，COF背面有无明显的发黑或发白的区域。 对部分竖线(带)或横线(带)对应的区域，要有针对的性的查看相对应的COF。
四、针对故障查找COF上ITO腐蚀技巧。
先查看X1 或Y1 和X轴的最后一个COF，COF背面有无明显的发黑或发白的区域。 对部分竖线(带)或横线(带)对应的区域，要有针对的性的查看相对应的COF。
简单理解下ITO就是一种在Panel内侧上敷有一层透明 线路的半导体，比较常见的叫氧化铟锡（Indium Tin Oxide）。
二、理解下常见的几种ITO腐蚀
电化学腐蚀：金属材料与电解质溶液接触，通过电极反应产生的腐蚀; 吸氧腐蚀：金属在酸性很弱或中性溶液里，空气里的氧气溶解于金属表面水膜
的表面内；
全面腐蚀：是用来描述在整个合金表面上以比较均匀的方式，由于材料腐蚀逐
ito 氧化铟锡

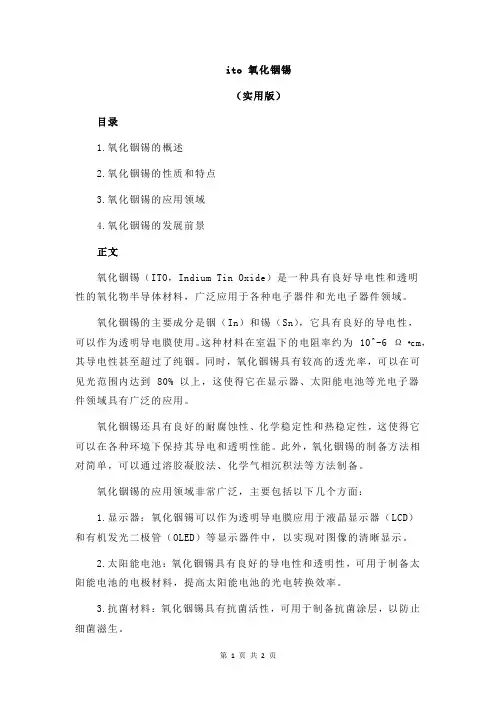

ito 氧化铟锡
（实用版）
目录
1.氧化铟锡的概述
2.氧化铟锡的性质和特点
3.氧化铟锡的应用领域
4.氧化铟锡的发展前景
正文
氧化铟锡（ITO，Indium Tin Oxide）是一种具有良好导电性和透明
性的氧化物半导体材料，广泛应用于各种电子器件和光电子器件领域。
氧化铟锡的主要成分是铟（In）和锡（Sn），它具有良好的导电性，
可以作为透明导电膜使用。
这种材料在室温下的电阻率约为 10^-6 Ω·cm，其导电性甚至超过了纯铟。
同时，氧化铟锡具有较高的透光率，可以在可见光范围内达到 80% 以上，这使得它在显示器、太阳能电池等光电子器
件领域具有广泛的应用。
氧化铟锡还具有良好的耐腐蚀性、化学稳定性和热稳定性，这使得它可以在各种环境下保持其导电和透明性能。
此外，氧化铟锡的制备方法相对简单，可以通过溶胶凝胶法、化学气相沉积法等方法制备。
氧化铟锡的应用领域非常广泛，主要包括以下几个方面：
1.显示器：氧化铟锡可以作为透明导电膜应用于液晶显示器（LCD）
和有机发光二极管（OLED）等显示器件中，以实现对图像的清晰显示。
2.太阳能电池：氧化铟锡具有良好的导电性和透明性，可用于制备太阳能电池的电极材料，提高太阳能电池的光电转换效率。
3.抗菌材料：氧化铟锡具有抗菌活性，可用于制备抗菌涂层，以防止细菌滋生。
4.电子元器件：氧化铟锡可用于制备电阻、电容等电子元器件，以实现对电路的精确控制。
随着科学技术的进步和社会经济的发展，氧化铟锡在电子和光电子领域的应用将越来越广泛，其发展前景十分广阔。
ito导电膜原理
ito导电膜原理ITO导电膜是一种常见的导电膜材料，具有优良的光学和电学性能。
它被广泛应用于电子显示器、太阳能电池、触摸屏等领域。
本文将介绍ITO导电膜的原理及其在各个领域的应用。
ITO导电膜的原理主要基于其材料特性。
ITO是铟锡氧化物（Indium Tin Oxide）的简称，它是一种无机材料，具有透明、导电的特性。
ITO薄膜通常通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法制备。
ITO导电膜的导电机制主要是由于铟离子（In3+）和锡离子（Sn4+）在氧气的作用下形成了氧化物晶格，并通过掺杂的方式引入了一定数量的自由电子。
这些自由电子在ITO薄膜中能够自由移动，从而形成了良好的电子导电性。
同时，ITO薄膜的晶格结构对光的透过性也有一定影响，使得ITO导电膜既具有良好的导电性能，又具备较高的透光率。
ITO导电膜在电子显示器中的应用非常广泛。
例如，在液晶显示器中，ITO导电膜作为透明电极，被用于驱动液晶分子的排列，实现图像的显示。
而在有机发光二极管（OLED）中，ITO导电膜则用作电极材料，使得电子和空穴能够在导电膜中注入并发光。
此外，ITO 导电膜还可以用于电子墨水屏、柔性显示器等各种新型显示技术中。
除了电子显示器，ITO导电膜还在太阳能电池领域有着广泛的应用。
在太阳能电池中，ITO导电膜作为透明电极，用于收集光电池发出的电流。
由于ITO导电膜具有较高的透光率和导电性能，能够最大限度地提高太阳能电池的光电转换效率。
ITO导电膜还被广泛应用于触摸屏技术中。
触摸屏是一种通过感应用户触摸位置来实现交互的技术，而ITO导电膜则作为触摸屏的感应电极。
当用户触摸屏幕时，ITO导电膜上的电流会发生变化，从而被感应器检测到，并通过算法计算出触摸位置。
ITO导电膜在触摸屏技术中的应用使得触摸屏具有了高灵敏度和精准度。
ITO导电膜是一种重要的导电材料，其原理基于铟锡氧化物的导电特性。
它在电子显示器、太阳能电池、触摸屏等领域具有广泛的应用。
ito材料

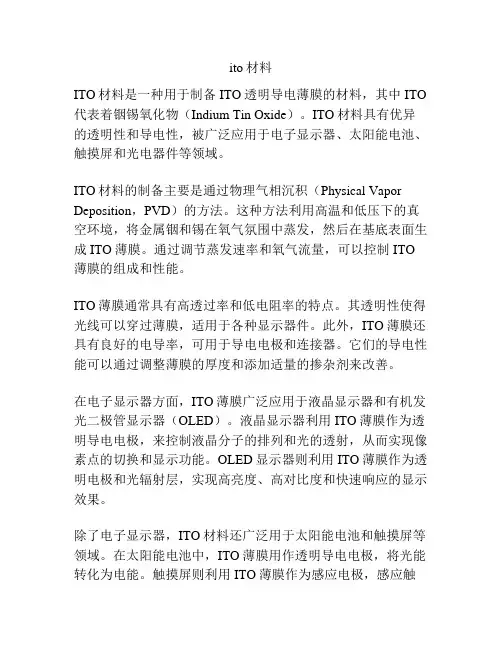

ito材料ITO材料是一种用于制备ITO透明导电薄膜的材料，其中ITO 代表着铟锡氧化物（Indium Tin Oxide）。
ITO材料具有优异的透明性和导电性，被广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
ITO材料的制备主要是通过物理气相沉积（Physical Vapor Deposition，PVD）的方法。
这种方法利用高温和低压下的真空环境，将金属铟和锡在氧气氛围中蒸发，然后在基底表面生成ITO薄膜。
通过调节蒸发速率和氧气流量，可以控制ITO 薄膜的组成和性能。
ITO薄膜通常具有高透过率和低电阻率的特点。
其透明性使得光线可以穿过薄膜，适用于各种显示器件。
此外，ITO薄膜还具有良好的电导率，可用于导电电极和连接器。
它们的导电性能可以通过调整薄膜的厚度和添加适量的掺杂剂来改善。
在电子显示器方面，ITO薄膜广泛应用于液晶显示器和有机发光二极管显示器（OLED）。
液晶显示器利用ITO薄膜作为透明导电电极，来控制液晶分子的排列和光的透射，从而实现像素点的切换和显示功能。
OLED显示器则利用ITO薄膜作为透明电极和光辐射层，实现高亮度、高对比度和快速响应的显示效果。
除了电子显示器，ITO材料还广泛用于太阳能电池和触摸屏等领域。
在太阳能电池中，ITO薄膜用作透明导电电极，将光能转化为电能。
触摸屏则利用ITO薄膜作为感应电极，感应触摸信号，并将其转化为计算机或其他设备可以识别的信号。
然而，ITO材料也存在一些问题。
首先，铟和锡是稀有金属，供应有限，使得ITO薄膜的成本较高。
其次，ITO薄膜在柔性基底上的应用存在困难，因为ITO薄膜易碎且不耐弯曲。
因此，研究人员正在寻找代替ITO材料的新型透明导电材料，以解决这些问题。
总之，ITO材料作为一种优秀的透明导电材料，广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
虽然存在一些问题，但其透明性和导电性使得ITO材料成为了许多先进技术的关键组成部分。
什么是ITO

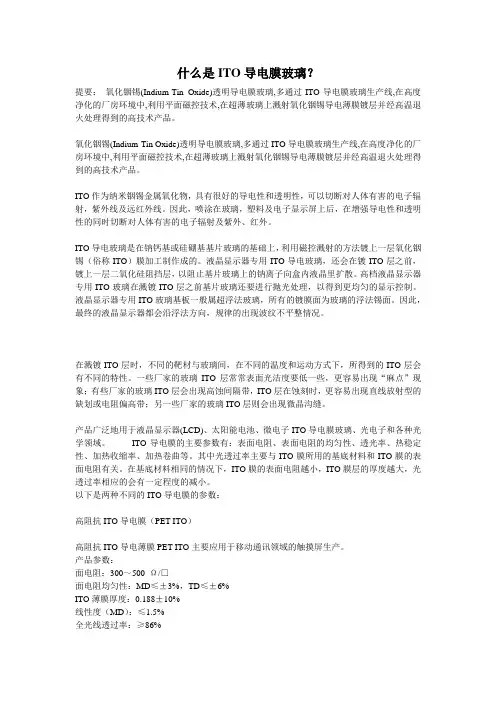

什么是ITO导电膜玻璃？提要：氧化铟锡(Indium-Tin Oxide)透明导电膜玻璃,多通过ITO导电膜玻璃生产线,在高度净化的厂房环境中,利用平面磁控技术,在超薄玻璃上溅射氧化铟锡导电薄膜镀层并经高温退火处理得到的高技术产品。
氧化铟锡(Indium-Tin Oxide)透明导电膜玻璃,多通过ITO导电膜玻璃生产线,在高度净化的厂房环境中,利用平面磁控技术,在超薄玻璃上溅射氧化铟锡导电薄膜镀层并经高温退火处理得到的高技术产品。
ITO作为纳米铟锡金属氧化物，具有很好的导电性和透明性，可以切断对人体有害的电子辐射，紫外线及远红外线。
因此，喷涂在玻璃，塑料及电子显示屏上后，在增强导电性和透明性的同时切断对人体有害的电子辐射及紫外、红外。
ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。
液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。
高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。
液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。
因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。
在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。
一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。
产品广泛地用于液晶显示器(LCD)、太阳能电池、微电子ITO导电膜玻璃、光电子和各种光学领域。
ITO导电膜的主要参数有：表面电阻、表面电阻的均匀性、透光率、热稳定性、加热收缩率、加热卷曲等。
其中光透过率主要与ITO膜所用的基底材料和ITO膜的表面电阻有关。
氧化铟锡ITO
氧化铟锡氧化铟锡(ITO，或者掺锡氧化铟)是一种铟（III族）氧化物(In2O3) and 锡（I V族）氧化物(SnO2)的混合物，通常质量比为90% In2O3，10% SnO2。
它在薄膜状时，为透明无色。
在块状态时，它呈黄偏灰色。
氧化铟锡主要的特性是其电学传导和光学透明的组合。
然而，薄膜沉积中需要作出妥协，因为高浓度电荷载流子将会增加材料的电导率，但会降低它的透明度。
氧化铟锡薄膜最通常是用电子束蒸发、物理气相沉积、或者一些溅射沉积技术的方法沉积到表面。
因为铟的价格高昂和供应受限、ITO层的脆弱和柔韧性的缺乏、以及昂贵的层沉积要求真空，其它取代物正被设法寻找。
碳纳米管导电镀膜是一种有前景的替代品。
这类镀膜正在被Eikos发展成为廉价、力学上更为健壮的ITO替代品。
PEDOT和P EDOT:PSS已经被爱克发和H.C. Starck制造出来.PEDOT:PSS层已经进入应用阶段（但它也有当暴露与紫外辐射下时它会降解以及一些其他的缺点）。
别的可能性包括诸如铝-参杂的锌氧化物。
使用ITO主要用于制作液晶显示器、平板显示器、等离子显示器、触摸屏、电子纸等应用、有机发光二极管、以及太阳能电池、和抗静电镀膜还有EMI屏蔽的透明传导镀膜。
ITO也被用于各种光学镀膜，最值得注意的有建筑学中红外线-反射镀膜(热镜)、汽车、还有钠蒸汽灯玻璃等。
别的应用包括气体传感器、抗反射膜、和用于VCSEL 激光器的布拉格反射器。
ITO薄膜应力规可以在高于1400 °C及严酷的环境中是用，例如气体涡轮、喷气引擎、还有火箭引擎在化学上，ITO 是Indium Tin Oxides的缩写。
作为纳米铟锡金属氧化物，具有很好的导电性和透明性，可以切断对人体有害的电子辐射，紫外线及远红外线。
因此，喷涂在玻璃，塑料及电子显示屏上后，在增强导电性和透明性的同时切断对人体有害的电子辐射及紫外、红外。
ITO 是一种N型氧化物半导体-氧化铟锡,ITO薄膜即铟锡氧化物半导体透明导电膜,通常有两个性能指标:电阻率和透光率.在氧化物导电膜中，以掺Sn的In2O3(ITO)膜的透过率最高和导电性能最好,而且容易在酸液中蚀刻出细微的图形.其中透光率达90%以上,ITO中其透光率和阻值分别由In2O3与Sn2O3之比例来控制,通常Sn2O3:In2O3=1:9.多用于触控面板、触摸屏、冷光片等。
ITO薄膜在触摸屏
ITO薄膜在触摸屏(touch panel)中的应用ITO薄膜是Indium Tin Oxides的缩写。
作为纳米铟锡金属氧化物，具有很好的导电性和透明性，可以切断对人体有害的电子辐射，紫外线及远红外线。
因此，喷涂在玻璃，塑料及电子显示屏上后，在增强导电性和透明性的同时切断对人体有害的电子辐射及紫外、红外。
ITO是一种N型氧化物半导体-氧化铟锡,ITO薄膜即铟锡氧化物半导体透明导电膜,通常有两个性能指标:电阻率和透光率.目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。
它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。
触摸屏在我们身边已经随处可见了，在PDA等个人便携式设备领域中，触摸屏节省了空间便于携带，还有更好的人机交互性。
目前市场上，使用ITO材料的电阻式触摸屏和电容式触摸屏应用最为广泛。
电阻式触摸屏ITO是铟锡氧化物的英文缩写，它是一种透明的导电体。
通过调整铟和锡的比例，沉积方法，氧化程度以及晶粒的大小可以调整这种物质的性能。
薄的ITO FILM透明性好，但是阻抗高；厚的ITO材料阻抗低，但是透明性会变差。
在PET聚脂薄膜上沉积时，反应温度要下降到150度以下，这会导致ITO氧化不完全，之后的应用中ITO会暴露在空气或空气隔层里，它单位面积阻抗因为自氧化而随时间变化。
这使得电阻式触摸屏需要经常校正。
手指触摸的表面是一个硬涂层，用以保护下面的PET层。
PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。
两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。
最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。
电阻touch panel的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。
ito能承受的最大温度
ito能承受的最大温度
摘要：
1.ITO的定义和应用
2.ITO能承受的最大温度
3.ITO在不同温度下的性能变化
4.如何提高ITO的耐热性
5.结论
正文：
ITO（Indium Tin Oxide，铟锡氧化物）是一种广泛应用于显示器、太阳能电池和触摸屏等电子器件的材料。
它具有良好的导电性和透明性，但在高温环境下，ITO的性能会受到影响。
因此，了解ITO能承受的最大温度以及在不同温度下的性能变化对于优化其应用具有重要意义。
ITO能承受的最大温度主要取决于其制作工艺和材料成分。
在标准条件下，ITO的熔点约为150摄氏度。
但在实际应用中，ITO膜可能在低于熔点的情况下发生性能退化，例如，导电性和透明性会随着温度的升高而降低。
研究表明，ITO在200摄氏度左右的温度下性能开始明显下降，而在300摄氏度左右可能发生结构破坏。
为了提高ITO的耐热性，研究人员进行了许多尝试。
一种方法是通过掺杂或改性来调整ITO的晶格结构，以提高其热稳定性。
例如，研究发现掺杂锑或铋可以提高ITO的熔点和热稳定性。
另一种方法是通过制备复合材料或纳米结构来提高ITO的耐热性。
例如，将ITO与具有高热稳定性的材料（如氧化锌）
混合制备成复合膜，可以显著提高其耐热性。
总之，ITO能承受的最大温度取决于其制作工艺和材料成分，而在高温环境下，ITO的性能会受到影响。
通过掺杂、改性、制备复合材料等方法可以提高ITO的耐热性，从而优化其在高温环境下的应用性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ITO（Indium Tin Oxides）作为纳米铟锡金属氧化物
为了提高LED芯片的出光效率，人们想了许多办法。
比如，当前市场上出现了许多亮度较高的ITO芯片的LED，GaN基白光LED中如果用ITO替代Ni/Au作为P型电极芯片的亮度要比采用通用电极的芯片高20％－30％。
ITO是英文IndiumTinOxides的缩写，意思是「氧化銦锡」。
与其他透明的半导体导电薄膜相比，ITO具有良好的化学稳定性和热稳定性。
对衬底具有良好的附着性和图形加工特性。
ITO为一种N型氧化物半导体，作为纳米銦锡金属氧化物，具有很好的导电性和透明性，可以切断对人体有害的电子辐射，紫外线及远红外线。
因此，喷涂在玻璃，塑胶及电子显示幕上后，在增强导电性和透明性的同时切断对人体有害的电子辐射及紫外、红外。
ITO 透明导电膜是平面显示器上重要之组件，其特性会与镀膜工艺中的参数及材料有密切的关係。
在众多可作为透明电极的材料中，ITO(IndiumTinOxide)是被最广泛应用的一种，ITO薄膜即銦锡氧化物半导体透明导电膜,通常有两个性能指标:电阻率和透光率。
主要是由于ITO 可同时具有低电阻率及高光穿透率的特性，符合了导电性及透光性良好的要求。
在氧化物导电膜中，以掺Sn的In2O3(ITO)膜的透过率最高和导电性能最好，而且容易在酸液中蚀刻出细微的图形。
我们如果来看其穿透率，其透过率已达90%以上，ITO的透过率和阻值分别由In2O3与Sn2O3之比例来控制，通常比例是为Sn2O3:In2O3=1:9。
