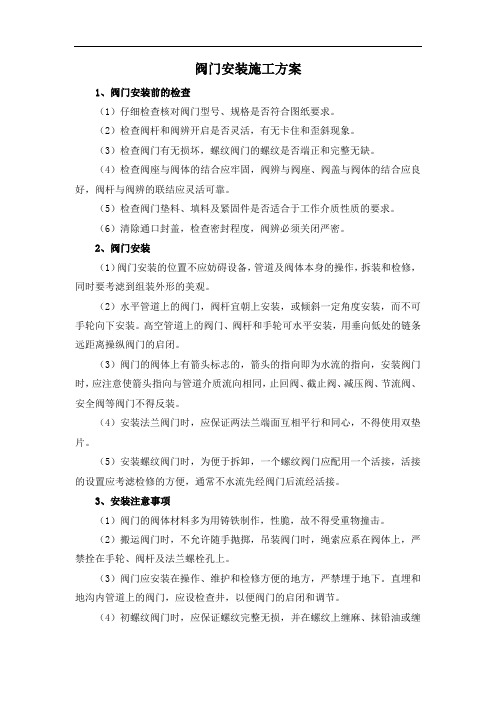

阀门安装施工方案
阀门安装施工方案1、阀门安装前的检查（1）仔细检查核对阀门型号、规格是否符合图纸要求。
（2）检查阀杆和阀辨开启是否灵活，有无卡住和歪斜现象。
（3）检查阀门有无损坏，螺纹阀门的螺纹是否端正和完整无缺。
（4）检查阀座与阀体的结合应牢固，阀辨与阀座、阀盖与阀体的结合应良好，阀杆与阀辨的联结应灵活可靠。
（5）检查阀门垫料、填料及紧固件是否适合于工作介质性质的要求。
（6）清除通口封盖，检查密封程度，阀辨必须关闭严密。
2、阀门安装（1）阀门安装的位置不应妨碍设备，管道及阀体本身的操作，拆装和检修，同时要考滤到组装外形的美观。
（2）水平管道上的阀门，阀杆宜朝上安装，或倾斜一定角度安装，而不可手轮向下安装。
高空管道上的阀门、阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀门的启闭。
（3）阀门的阀体上有箭头标志的，箭头的指向即为水流的指向，安装阀门时，应注意使箭头指向与管道介质流向相同，止回阀、截止阀、减压阀、节流阀、安全阀等阀门不得反装。
（4）安装法兰阀门时，应保证两法兰端面互相平行和同心，不得使用双垫片。
（5）安装螺纹阀门时，为便于拆卸，一个螺纹阀门应配用一个活接，活接的设置应考滤检修的方便，通常不水流先经阀门后流经活接。
3、安装注意事项（1）阀门的阀体材料多为用铸铁制作，性脆，故不得受重物撞击。
（2）搬运阀门时，不允许随手抛掷，吊装阀门时，绳索应系在阀体上，严禁拴在手轮、阀杆及法兰螺栓孔上。
（3）阀门应安装在操作、维护和检修方便的地方，严禁埋于地下。
直埋和地沟内管道上的阀门，应设检查井，以便阀门的启闭和调节。
（4）初螺纹阀门时，应保证螺纹完整无损，并在螺纹上缠麻、抹铅油或缠上聚四氟乙烯生料带，注意不得把麻丝挤到阀门里去，旋扣时，需用扳手卡住拧入管子一端的六角阀体，以保证阀体不致变形或胀裂。
（5）安装法兰阀门时，注意沿对角线方向拧紧连接螺栓，拧动时用力要均匀，以防垫片跑偏或引起阀体变形与损坏。
（6）阀门在安装时应保持关闭状态，对靠墙斩近的螺纹阀门，安装时常需要卸去阀杆阀辨和手轮，才能拧转，在拆卸时，应在拧动手轮使阀门保持开启状态后，再进行拆卸，否则易拧断阀杆。
阀门修理方案及规范
阀门修理方案及规范 Prepared on 24 November 2020阀门修理方案及规范2015年8月目录一、引用标准 (2)二、阀门修理程序 (3)三、阀门解体及检查 (4)四、零部件修理、制造及采购要求 (4)五、检验及试验 (5)六、附图（阀门修理控制程序） (8)七、附表一（作业任务单） (9)八、附表二(阀门试验确认表) (10)九、附表三（阀门检查修理登记表） (11)一、引用标准1、SH/T 3064—2003 《石油化工钢制通用阀门选用、检验及验收》2、JB/T 9092—1999 《阀门的检验和试验》3、GB/T 12252 《通用阀门技术条件》4、GB/T —2008《阀门和控制元件图形符号》5、GB-T 13927—92 《通用阀门压力试验》6、GBT 26480-2011 《阀门的检验和试验》二、阀门修理程序 (附图一)1、1）登记的主要内容内容：阀门型号、压力、规格、材质、生产厂等所有能收集到的信息，每一台均需登记，登记完成后输入电脑。
2）给每台阀门1个身份（编号）3）将编制的好阀门身份打印悬挂或张贴在阀门合理位置，保证作业过程中不掉、不污损。
2、编写作业任务单作业任务单所包含的主要内容：阀门身份、收货登记的主要信息、检修主要内容、作业人员、预计完成时间等。
XX公司作业任务单（附表一）日期：2015年8月15日3、下发任务单执行4、阀门外观及解体及检查5、编制阀门的修理方案及零部件的加工工艺。
6、零部件修理、制造及采购。
7、组装对修理的阀体、阀盖、阀瓣、密封面进行清理，阀杆旋至最高点，更换垫片、螺栓，安装阀盖，对称均匀地拧紧螺栓。
8、检验及试验9、油漆、标识及入库经检验及试验合格的阀门对阀体进行油漆，根据阀体材料、密封面材料及传动机构的不同，在阀门不同的部位凃上不同颜色的油漆进行标识；挂上合格牌，移植工作令在阀门上（钢印或油漆）；对有要求的阀门进行包装；按阀门的类别入库。
阀门安装施工方案
阀门安装施工方案
1.安装程序
阀门检验→阀门安装→检验与调试
2.安装前的准备工作
检查设备的规格、性能是否符合图纸要求，检查设备说明书、合格证和设备试验报告是否齐全。
检查设备的外表如阀体、阀板、启闭装置等是否受损变形，零部件是否齐全完好。
复测土建工程的标高及尺寸是否与满足设计图要求，以及检查所有的埋件留孔要求是否符合安装条件。
3.阀门安装
阀门安装前应进行清洗，清除污垢和锈蚀。
阀门与管道联接时，其中至少一端与管道连接法兰可自由伸缩，以方便管道系统安装后，阀门可在不拆除管道的情况下进行装卸。
阀门安装时与建筑物的一侧距离应保持300mm以上，其阀底座与基础应接触良好。
阀门安装标高偏差应控制在士10mm范围内，位置偏移应小于士10mm，阀门应与管道轴向垂直，排立整齐，不得歪斜。
阀门安装后与管道法兰连接处应无渗漏。
阀门操作机构的旋转方向应与阀门指示方向一致，如指示有误，应在安装前重新标识。
检查阀门的密封垫料，应密封良好，垫料压盖螺栓有足够的调节余量。
手动(或电动)操作机构应能顺利地进行阀板的升降，上下位置准确，限位可靠及时。
4.检验与调试
手动操作的阀门应转向准确，阀板上升与下降应灵活，无卡阻现象。
手动操作的阀门上下限位应位置准确，开度指示正确，手动操作力不大于 150N。
拆卸阀门施工方案
拆卸阀门施工方案1. 引言本文档旨在提供一个拆卸阀门的施工方案，以确保操作的安全和有效性。
拆卸阀门是一项常见的工程任务，需要谨慎地进行，以避免潜在的危险和损坏设备的风险。
本方案将指导施工人员在拆卸阀门时采取适当的步骤和措施。
2. 准备工作在开始拆卸阀门之前，需要进行一些准备工作，以确保操作的顺利进行：•安全设施：确保施工区域没有任何危险物品或障碍物，提供足够的照明和通风设备。
戴上必要的个人防护装备，如安全帽、工作手套和防护眼镜。
•工具和设备：准备好所需的工具和设备，如扳手、锤子、维修工具等。
•施工图纸和操作手册：熟悉阀门的结构和操作方式，查看相关的施工图纸和操作手册，以理解拆卸阀门的步骤和要点。
3. 拆卸步骤下面是拆卸阀门的一般步骤：3.1 关闭阀门在开始拆卸阀门之前，首先需要关闭阀门以停止介质的流动。
根据阀门的类型，可以采取不同的关闭方式，如旋转阀门可通过旋转阀杆关闭，推动阀门可通过推动阀杆关闭等。
3.2 排空介质在关闭阀门后，需要通过相应的排空装置将管道中的介质排空。
这可以通过打开并解除连接阀门的管道上的排空阀完成。
3.3 拆卸阀盖拆卸阀盖是拆卸阀门的关键步骤之一。
首先，使用合适的工具（如扳手或钳子）松开并卸下阀盖上的螺栓或螺母。
然后，小心地将阀盖从阀门身上取下。
3.4 拆卸阀门阀体拆卸阀盖后，可以直接访问阀门阀体。
使用合适的工具，如扳手或管钳，松开并卸下连接阀门阀体的螺栓或螺母。
然后，小心地将阀门阀体从管道上取下。
3.5 检查和清洁在拆卸阀门后，需要对阀门和管道进行检查和清洁。
检查阀门和管道的状态，包括密封性能、磨损情况等。
清洁阀门和管道，去除污垢和杂物，确保表面干净。
4. 安全注意事项在进行拆卸阀门的施工过程中，需要特别注意以下安全事项：•注意个人防护：佩戴适当的个人防护装备，包括安全帽、工作手套、防护眼镜等。
•小心潜在风险：注意潜在危险，如高处作业、尖锐物品、高温等，采取必要的措施以确保人身安全。
燃气管道阀门更换施工方案
燃气管道阀门更换施工方案1. 引言燃气管道阀门的更换是燃气系统维护和安全运行的重要环节。
本文档旨在介绍燃气管道阀门更换的施工方案，确保操作的安全性和有效性。
2. 施工准备在进行燃气管道阀门更换施工前，需要进行以下准备工作：•确定施工区域：确认需要更换阀门的具体位置和范围。
•检查阀门状态：仔细检查待更换的阀门，确认其是否有损坏或其他问题。
•确定材料和工具：根据阀门的规格和型号，准备相应的材料和工具，包括新的阀门、垫片、螺母、扳手等。
•停止燃气供应：在施工前，务必关闭燃气供应，防止意外发生。
3. 施工步骤步骤一：拆卸旧阀门1.使用扳手逆时针拧松旧阀门上的螺母。
2.仔细检查旧阀门连接处是否存在泄漏或其他问题。
3.将旧阀门从管道上拆卸下来，并将其放置在安全的地方。
步骤二：安装新阀门1.将新阀门放置在预先准备好的位置上，并确保其与管道端口相匹配。
2.使用扳手逆时针拧紧新阀门上的螺母，确保其稳固连接。
但不要过度拧紧，以免造成阀门损坏。
3.检查新阀门连接处是否牢固，无松动或漏气情况。
步骤三：检测和测试1.打开燃气供应，并使用泡沫水或气体探测仪检测新阀门连接处是否有泄漏。
2.如果发现泄漏情况，立即关闭燃气供应，并检查连接处是否紧固。
必要时更换垫片或重新安装阀门。
3.测试新阀门的操作性能，确保其能够正常打开和关闭，并无卡阻或异常现象。
4. 安全措施在进行燃气管道阀门更换施工时，务必注意以下安全措施：1.施工人员必须具备相关燃气管道维护和操作知识，严禁未经授权人员进行操作。
2.施工前必须停止燃气供应，防止燃气泄漏引发危险。
3.确保施工区域通风良好，防止燃气积聚和意外发生。
4.使用正确的工具，并根据使用说明进行操作，避免不必要的伤害。
5.施工人员应佩戴适当的个人防护装备，包括手套、护目镜和防滑鞋等。
6.在进行阀门更换前，仔细检查材料和工具的安全性和可靠性，确保不会影响操作的安全性。
5. 总结燃气管道阀门的更换是燃气系统维护的重要环节，需要在施工前进行适当的准备工作，并严格按照施工步骤进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
#阀体更换施工方案
编制：审核: 批准:
一、施工时间：2008年10月16日
二、各单位负责人
施工方：季良进（五冶）
机动科：
炼焦车间：
三、施工方案
施工前准备：
1、准备平板车一辆、4分风管两个、手拉葫芦3吨两个（带钢丝绳）、盲板（500mm、600mm）各一个；准备32mm编制石棉绳3米、扭制石棉绳15米、沥青10kg、精矿粉10kg、黄泥一大桶；接临时氨水管（G25）一根；季良进负责（16日必须准备完毕）。
2、将氧气、乙炔气、割枪等气割工具和焊机一台，运至工作现场；季良进负责（提前两小时必须准备完毕）。
3、将承插口清理干净，并且更换法兰螺栓；季良进负责（提前一小时必须准备完毕）
3、负责M18×80螺栓（24套）的供应。
炼焦车间负责（提前一小时必须准备完毕）。
施工步骤：
1、关闭炉体氨水管，用集气管氨水迅速补充；季良进负责。
2、依次将桥管、上升管迅速吊开；用时40分钟，季良进负责。
3、调整集气管压力至-5mpa左右，待稳定后开始更换；炼焦车间负责。
4、拆螺栓，吊阀体。
待阀体吊离集气管后迅速堵上盲板；用时分30分钟，季良进负责。
5、将阀体与集气管连接处清理干净；用时10分钟，季良进负责。
6、安装新阀体；用时40分钟，季良进负责。
7、依次将上升管、桥管进行连接复位；用时50分钟，季良进负责。
8、承插口填料密封、上升管根部密封、低压氨水连接复位。
用时10分钟，季良进负责。
合计：用时 3小时；共需14人。
四、安全措施
1、进入施工区域，所有人员劳保用品穿戴齐全；
2、准备蒸汽管一根、灭火器两套(炼焦车间准备)。
4、各单位负责人即为安全第一负责人，确保改造工作的顺利进行。
5、挂警示牌，防止闲杂人员进入施工现场；
机动科
2008年10月16日。
