滑动轴承常用的4种润滑方式
河南理工大学机械设计基础第12章 滑动轴承
第7节 其他形式滑动轴承简介
39
休 息 一 会 儿
2011年6月
……
40
[v]—材料的许用滑动速度 ４．选择配合 一般可选H9/d9或H8/f7、H7/f6
31
第6节 液体动压润滑径向滑动轴承的设计计算
液体动力润滑径向滑动轴承的设计计算1
一、流体动力润滑基本方程的建立 对流体平衡方程（Navier－Stokes方程）作如下假设，以便得到简 化形式的流体动力平衡方程。这些假设条件是 ：
2
第1节 概述
工作时轴承和轴颈的支撑面间形成直接或间接活动摩擦的 轴承，称为滑动轴承。
滚动轴承绝大多数都已标准化，故得到广泛的应用。但是在 以下场合，则主要使用滑动轴承：
１．工作转速很高，如汽轮发电机。
２．要求对轴的支承位置特别精确，如精密磨床。
３．承受巨大的冲击与振动载荷，如轧钢机。 ４．特重型的载荷，如水轮发电机。 ５．根据装配要求必须制成剖分式的轴承，如曲轴轴承。 ６．在特殊条件下工作的轴承，如军舰推进器的轴承。
◆ ◆
◆ ◆
流体为牛顿流体，即 (
u ) y
。
流体的流动是层流，即层与层之间没有物质和能量的交换；
忽略压力对流体粘度的影响，实际上粘度随压力的增高而增加；
略去惯性力及重力的影响，故所研究的单元体为静平衡状态或匀速直 线 运动，且只有表面力作用于单元体上；
◆ ◆
流体不可压缩，故流体中没有“洞”可以“吸收”流质；
四.润滑装置及润滑方法 常用的润滑方法有：
油润滑
1）间歇式供油
旋套式注油油杯
压配式压注油杯
26
第4节 滑动轴承的润滑剂和润滑方法
2）连续式供油
3）飞溅润滑
磁力泵滑动轴承润滑方式
磁力泵滑动轴承润滑方式
磁力泵滑动轴承润滑方式：
1. 密封油润滑：这种润滑方式是磁力泵滑动轴承多受采用的，它可确保轴承与零件之间充分润滑；
2. 高粘度油润滑：这种润滑方式不仅能提供充分的润滑，而且能够降低磁力泵滑动轴承的磨损程度；
3. 直接吮吸油液润滑：这种润滑方式使用的是机械力学原理，当轴启动时会产生一种向内吮吸的力，这种力会带动流体润滑油进入滑动轴承，从而达到润滑的效果；
4. 液体压力润滑：这种润滑方式包括液体混合润滑和注油润滑，液体混合润滑是使用混合润滑油将轴承封闭，而注油润滑是通过向磁力泵滑动轴承注入高粘度润滑油来达到润滑的效果；
5. 脂肪润滑：这种润滑方式以脂肪为主要的润滑剂，它的基本特点是极易扩散，能形成一个均匀的薄膜，并具有良好的抗剪切性能。
它可防止外部有害物质侵入，有效地对轴承表面进行保护；
6. 气体润滑：这是一种新型的润滑方式，利用低温、高压气体，将润
滑脂和润滑油混合液体打入轴承，形成良好的润滑状态。
气体润滑技
术有许多优点，它可以提高轴承的寿命，还具备维修保养方便的特点。
滑动轴承常用润滑的9大方法
滑动轴承常用润滑的9大方法1、手动润滑在发现轴承的润滑油不足时，适时用加油器供油，这是最原始的方法。
这种方法难以保持油量一定，因疏忽而忘记加油的危险较大，通常只用于轻载、低速或间歇运动的场合。
最好在加油孔上设置防尘盖或球阀，并用毛毡、棉、毛等作过滤装置。
2、滴点润滑从容器经孔、针、阀等供给大致为定量的润滑油，最经典的是滴油油杯。
滴油量随润滑油粘度、轴承间隙和供油孔位置不同有显著变化。
用于圆周速度小于4～5m/s的轻载和中载轴承。
三、油环润滑仅能用于卧轴的润滑方法。
靠挂在轴上并能旋转的环将油池的润滑油带到轴承中。
适用于轴径大于50mm的中速和高速轴承。
油环最好是无缝的，轴承宽径比小于2时，可只用一个油环，否则需用两个油环。
四、油绳润滑靠油绳的毛细管作用和虹吸作用将油杯中的润滑油引到轴承中，用于圆周速度小于4～5m/s的轻载和中载轴承。
油绳还有过滤作用。
5、油垫润滑利用油垫的毛细管作用，将油池中的润滑油涂到轴径表面。
此方法能使摩擦表面经常保持清洁，但尘埃也会堵塞毛细孔造成供油不足。
油垫润滑的供油量通常只有油润滑的1/20。
6、油浴润滑将轴承的一部分浸入润滑油中的润滑方法。
这种方法常用于竖轴的推力轴承，而不宜用于卧轴的径向轴承。
7、飞溅轴承靠油箱中旋转件的拍击而飞溅起来的润滑油供给轴承，适用于较高速度的轴承。
8、喷雾润滑将润滑油雾化喷在摩擦表面的润滑方法，适用于高速轴承。
九、压力供油润滑靠润滑泵的压力向轴承供油，将从轴承流出的润滑油回收到油池以便循环使用，是供油量最多，且最稳定的润滑方法，适用于高速、重载、重要的滑动轴承。
滑动轴承的分类
滑动轴承的分类一、前言滑动轴承是机械中常见的一种零件，用于支撑旋转轴的运动，减小摩擦和磨损。
根据不同的工作条件和要求，滑动轴承可以分为多种类型。
本文将详细介绍滑动轴承的分类。
二、按材料分类1.金属材料滑动轴承金属材料滑动轴承是最常见的一种，主要由钢铁、铜合金等金属制成。
这类轴承具有较高的强度和刚度，适用于较高负荷和较大转速的工作条件。
2.非金属材料滑动轴承非金属材料滑动轴承主要由塑料、陶瓷等非金属材料制成。
这类轴承具有较好的耐腐蚀性和抗磨损性能，在特殊工况下应用广泛。
三、按结构分类1.平面滑动轴承平面滑动轴承是最简单的一种，由两个平行表面组成。
这类轴承适用于低速低负荷场合。
2.圆柱形滑动轴承圆柱形滑动轴承是一种常见的轴承类型，主要由内、外圆柱面组成。
这类轴承适用于中低速中等负荷场合。
3.锥形滑动轴承锥形滑动轴承由内、外锥面组成，能够承受较大的径向和轴向负荷。
这类轴承适用于高速高负荷场合。
4.球形滑动轴承球形滑动轴承由内、外球面组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于中低速中等负荷场合。
5.滚子式滑动轴承滚子式滑动轴承由多个圆柱或锥形滚子组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于高速高负荷场合。
四、按润滑方式分类1.干摩擦式滑动轴承干摩擦式滑动轴承没有润滑剂，主要依靠材料自身的耐磨性来减小摩擦和磨损。
这类轴承适用于低速低负荷场合。
2.液体润滑式滑动轴承液体润滑式滑动轴承依靠液体润滑剂来减小摩擦和磨损，主要包括油膜、水膜、气膜等。
这类轴承适用于高速高负荷场合。
3.干油润滑式滑动轴承干油润滑式滑动轴承在摩擦表面上加入一定量的固体或半固体的油脂，能够减小摩擦和磨损。
这类轴承适用于中低速中等负荷场合。
五、按应用领域分类1.汽车用滑动轴承汽车用滑动轴承主要应用于汽车发动机、变速器等部位，具有较高的耐磨性和耐高温性能。
2.工业机械用滑动轴承工业机械用滑动轴承包括各种大型机械设备，如钢铁、水泥、造纸等行业的生产设备。
滑动轴承实验指导书(更新并附实验报告)
滑动轴承实验一、概述滑动轴承用于支承转动零件，是一种在机械中被广泛应用的重要零部件。
根据轴承的工作原理，滑动轴承属于滑动摩擦类型。
滑动轴承中的润滑油若能形成一定的油膜厚度而将作相对转动的轴承与轴颈表面分开，则运动副表面就不发生接触，从而降低摩擦、减少磨损，延长轴承的使用寿命。
根据流体润滑形成原理的不同，润滑油膜分为流体静压润滑(外部供压式)及流体动压润滑(内部自生式)，本章讨论流体动压轴承实验。
流体动压润滑轴承其工作原理是通过韧颈旋转，借助流体粘性将润滑油带人轴颈与轴瓦配合表面的收敛楔形间隙内，由于润滑油由大端人口至小端出口的流动过程中必须满足流体流动连续性条件，从而润滑油在间隙内就自然形成周向油膜压力(见图1)，在油膜压力作用下，轴颈由图l(a)所示的位置被推向图1(b)所示的位置。
图1 动压油膜的形成当动压油膜的压力p 在载荷F 方向分力的合力与载荷F 平衡时，轴颈中心处于某一相应稳定的平衡位置O 1，O 1位置的坐标为O 1(e ，Φ)。
其中e =OO 1，称为偏心距；Φ为偏位角(轴承中心O 与轴颈中心O 1连线与外载荷F 作用线间的夹角)。
随着轴承载荷、转速、润滑油种类等参数的变化以及轴承几何参数(如宽径比、相对间隙)的不同．轴颈中心的位置也随之发生变化。
对处于工况参数随时间变化下工作的非稳态滑动轴承，轴心的轨迹将形成一条轴心轨迹图。
为了保证形成完全的液体摩擦状态，对于实际的工程表面，最小油膜厚度必须满足下列条件：()21min Z z R R S h += （1）式中，S 为安全系数，通常取S ≥2；R z1，R Z2分别为轴颈和铀瓦孔表面粗糙度的十点高度。
滑动轴承实验是分析滑动轴承承载机理的基本实验，它是分析与研究轴承的润滑特性以及进行滑动轴承创新性设计的重要实践基础。
根据要求不同，滑动轴承实验分为基本型、综合设计型和研究创新型三种类型。
（1）掌握实验装置的结构原理，了解滑动轴承的润滑方式、轴承实验台的加载方法以及轴承实验台主轴的驱动方式及调速的原理。

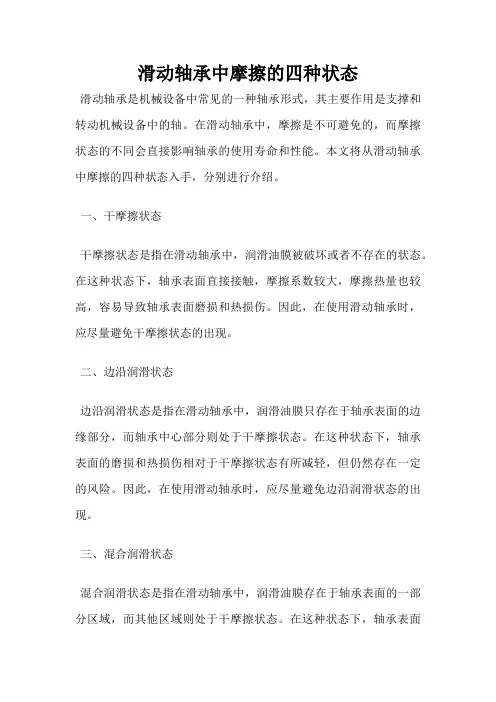

滑动轴承中摩擦的四种状态
滑动轴承中摩擦的四种状态滑动轴承是机械设备中常见的一种轴承形式，其主要作用是支撑和转动机械设备中的轴。
在滑动轴承中，摩擦是不可避免的，而摩擦状态的不同会直接影响轴承的使用寿命和性能。
本文将从滑动轴承中摩擦的四种状态入手，分别进行介绍。
一、干摩擦状态干摩擦状态是指在滑动轴承中，润滑油膜被破坏或者不存在的状态。
在这种状态下，轴承表面直接接触，摩擦系数较大，摩擦热量也较高，容易导致轴承表面磨损和热损伤。
因此，在使用滑动轴承时，应尽量避免干摩擦状态的出现。
二、边沿润滑状态边沿润滑状态是指在滑动轴承中，润滑油膜只存在于轴承表面的边缘部分，而轴承中心部分则处于干摩擦状态。
在这种状态下，轴承表面的磨损和热损伤相对于干摩擦状态有所减轻，但仍然存在一定的风险。
因此，在使用滑动轴承时，应尽量避免边沿润滑状态的出现。
三、混合润滑状态混合润滑状态是指在滑动轴承中，润滑油膜存在于轴承表面的一部分区域，而其他区域则处于干摩擦状态。
在这种状态下，轴承表面的磨损和热损伤相对于干摩擦状态和边沿润滑状态都有所减轻，但仍然存在一定的风险。
因此，在使用滑动轴承时，应尽量避免混合润滑状态的出现。
四、全润滑状态全润滑状态是指在滑动轴承中，润滑油膜完全覆盖轴承表面，轴承表面处于完全润滑状态。
在这种状态下，轴承表面的磨损和热损伤最小，轴承的使用寿命和性能也最优。
因此，在使用滑动轴承时，应尽量保持全润滑状态的出现。
滑动轴承中摩擦状态的不同会直接影响轴承的使用寿命和性能。
因此，在使用滑动轴承时，应尽量避免干摩擦状态和边沿润滑状态的出现，尽量保持全润滑状态的出现。
同时，还应注意轴承的润滑方式和润滑油的选择，以保证轴承的正常运转。
滑动轴承润滑
机械设计课程专题研究报告——滑动轴承润滑分析组员：李军伟08221129李欣镓08221132李思瑶 08221131冯辉 08221124滑动轴承润滑分析一、润滑原理二、润滑油的性质和性能三、润滑在零件中的使用四、体会和心得五、参考文献一、润滑原理1、摩擦和磨损摩擦和磨损毫无疑问的存在于一切机械设备之中。
随着现代化工业的发展，机械设备的功率、速度、精度等要求日益提高，生产的连续性和自动化水平日臻完善，为了减小摩擦、磨损的影响，正确的使用润滑是最有效的手段。
摩擦磨损的产生：接触面的凹凸不平和相对的运动是产生摩擦的原因，并且在当今的加工水平来看是不可能加工出表面完全平整的表面的，因此摩擦是不可避免的。
有了摩擦机械的磨损也就会随之而来。
2、润滑剂的应用摩擦系数是和摩擦力的大小密切相关的，而摩擦系数的大小取决于接触的两个物体的材料性质，并且由实验证明：同一对摩擦副在真空中的摩擦系数比在空气中的大2~3倍或更多。
这是因为：在空气中能形成剪切强度较低的氧化膜，同时表面上又可能吸附着灰尘或水蒸气，由于这些物质的存在能大大的降低了摩擦阻力。
所以为了降低摩擦阻力，常常将剪切强度小的材料覆盖在剪切强度大的金属上。
油因为其剪切强度较弱，摩擦系数较小，因此广泛的用作机械设备的润滑剂。
常见的润滑方式有：手工润滑油池润滑滴油润滑飞溅润滑油池油垫润滑油环、油链润滑集中润滑强制润滑循环润滑喷雾润滑不循环润滑涂刷润滑装填密封润滑滴下润滑强制润滑整体润滑覆盖膜润滑组合、复合材料润滑粉末润滑强制供气润滑二、润滑油的性质和性能1、润滑油的性质 ：氧化安定性和粘度滑油的一个重要梨理化性质，也是一个基本指标，和机械相对运动的摩擦生热、擦损失、机械效率、负载荷能力、油膜厚度、润滑油流量、磨损及密封性泄漏等情况有密切关系。
润滑油的安定氧化性是一个及其重要的指标，因为油品在使用中变质的主要原因是氧化。
3、 润滑油的润滑性能:油膜在摩擦表面的承载能力、抗磨损效能以及摩擦系数。
滑 动 轴 承
1.1 滑动轴承的类型
1.1.３ 止推滑动轴承
轴上的轴向力应采用止推轴承来承受。止推面可以利用轴的端面，或在轴的中段 做出凸肩（图1）或装上止推圆盘。也可以沿轴承止推面按一块块扇形面积开出楔形， 如图2（ａ）所示的固定瓦动压止推轴承，其楔形的倾斜角固定不变，在楔形顶部留出 平台，用来承受停车后的轴向载荷。
轴承用来支承轴及轴上零件、保持轴的旋转精度和减少转轴与支承之间的摩擦 和磨损。轴承一般分为两大类：滚动轴承和滑动轴承。滚动轴承有着起动灵敏、效 率高、易于互换等一系列优点，在一般机器中获得了广泛应用。但是在高速、高精 度、重载、结构上要求剖分等场合下，滑动轴承就体现出它的优异性能。因而在汽 轮机、离心式压缩机、内燃机、大型电机中多采用滑动轴承。此外，在低速而带有 冲击的机器中，如水泥搅拌机、滚筒清砂机、破碎机等也采用滑动轴承。
１. 润滑油 ２. 润滑脂 ３. 固体润滑剂
1.2 滑动轴承材料及润滑
1.2.５ 润滑装置
为了获得良好的润滑效果，需要正确选择润滑方法和相应的润滑装置。利用油 泵供应压力油进行强制润滑是重要机械的主要润滑方式。此外，还有不少装置实现 简易润滑。
图（ａ）是针阀式油杯。油杯接头与轴承进油孔相连。图（ｂ）为油芯式油杯。 图（ｃ）是润滑脂用的油杯，定期旋转杯盖，使空腔体积减小而将润滑脂注入轴承 内，它只能间歇润滑。
常用的轴瓦和轴承衬材料有下列几种。
1.2 滑动轴承材料及润滑
1.2.１ 轴承合金
轴承合金（又称白合金、巴氏合金）有锡锑轴承合金和铅锑轴承合金两大类。锡锑轴承 合金的摩擦系数小，抗胶合性能良好，对油的吸附性强，耐蚀性好，易跑合，是优良的轴承 材料，常用于高速、重载的轴承。但价格贵且机械强度较差，因此只能作为轴承衬材料而浇 铸在钢、铸铁［图（ａ）、（ｂ）］或青铜轴瓦［图（ｃ）］上。用青铜作为轴瓦基体是因 其导热性良好。这种轴承合金在110℃开始软化，为了安全，在设计运行时常将温度控制在 110℃以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动轴承常用的4种润滑方式
滑动轴承是一种常见的机械装置，用于减少机械摩擦和磨损。
为了确保轴承的正常运转，润滑是非常重要的。
目前，常用的滑动轴承润滑方式主要有四种，分别是干摩擦、润滑脂润滑、润滑油润滑和固体润滑。
本文将对这四种润滑方式进行详细介绍。
一、干摩擦
干摩擦是指在滑动轴承工作时没有使用任何润滑剂，直接由金属表面的接触来承载和传递载荷。
干摩擦的优点是简单、无需润滑剂，适用于一些特殊环境下，如高温、低温和真空环境。
然而，干摩擦也存在一些缺点，比如摩擦系数大、摩擦噪音大、易产生磨损和热量等。
因此，在一般情况下，干摩擦方式并不常见。
二、润滑脂润滑
润滑脂润滑是指在滑动轴承工作时，将润滑脂涂抹在轴承表面以形成润滑膜，减少摩擦和磨损。
润滑脂具有黏度高、附着性强、耐高温、耐水洗等特点，适用于高速、高温和重载工况下的滑动轴承。
润滑脂润滑的优点是操作方便、润滑效果稳定、密封性好，但也存在润滑膜容易破坏、摩擦功耗大等缺点。
三、润滑油润滑
润滑油润滑是指在滑动轴承工作时，使用润滑油进行润滑。
润滑油具有黏度低、流动性好、散热性好等特点，适用于高速、高温和低摩擦工况下的滑动轴承。
润滑油润滑的优点是润滑效果好、摩擦功
耗低、寿命长，但也存在润滑膜容易破坏、易泄漏和对环境污染等缺点。
因此，在选择润滑油时，需要根据轴承的工作条件和要求进行合理选择。
四、固体润滑
固体润滑是指在滑动轴承工作时，使用一层固体润滑剂来减少摩擦和磨损。
常用的固体润滑剂有固体润滑膜、固体颗粒和固体润滑添加剂等。
固体润滑的优点是摩擦系数低、润滑效果持久、适用于高温和真空环境，但也存在润滑剂易脱落、摩擦噪音大等缺点。
因此，在使用固体润滑剂时，需要注意选择合适的润滑剂和施加方法。
滑动轴承常用的四种润滑方式分别是干摩擦、润滑脂润滑、润滑油润滑和固体润滑。
每种润滑方式都有其适用的工作条件和优缺点，选择合适的润滑方式对于轴承的正常运转和寿命具有重要意义。
在实际应用中，需要根据轴承的工作条件和要求，综合考虑各种因素，选择最佳的润滑方式。
同时，还需要注意定期检查和更换润滑剂，保证轴承的正常润滑和运转。
