管道泵型号及参数表
ISG管道泵型号参数尺寸
ISG管道泵型号参数尺寸一、型号参数：1.型号：ISG2.流量范围：1-150m³/h3.扬程范围：20-150m4.功率范围：0.37-110kW5. 进口直径：15-100 mm6. 出口直径：10-65 mm7.最大工作温度：120度8.最大工作压力：1.6MPa9.电源频率：50Hz或60Hz10.电源电压：380V，可根据需求定制其他电压二、尺寸：1. 泵体尺寸：根据型号不同，尺寸也有所差异，一般为长×宽×高（单位：mm）-ISG15-50泵体尺寸：720×235×287-ISG20-80泵体尺寸：875×355×440-ISG25-110泵体尺寸：975×360×418-ISG32-125泵体尺寸：1210×500×562-ISG40-80泵体尺寸：991×430×475-ISG42-160泵体尺寸：1110×477×559-ISG50-160泵体尺寸：1110×477×559-ISG65-190泵体尺寸：1235×542×593-ISG80-200泵体尺寸：1443×587×805-ISG100-200泵体尺寸：1443×587×8052. 泵重：根据尺寸和材质的不同而有所变化，一般为净重（单位：kg）-ISG15-50泵重：45-ISG20-80泵重：78-ISG25-110泵重：87-ISG32-125泵重：145-ISG40-80泵重：112-ISG42-160泵重：210-ISG50-160泵重：210-ISG65-190泵重：220-ISG80-200泵重：320-ISG100-200泵重：320。
管道增压泵型号和参数
【SG型管道增压泵】产品:【SG型管道增压泵】产品简介：SG型管道增压泵（简称：管道泵）是为了高层建筑增压送水，解决管道压力过低而研制的新式立式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。
由于采用先进的机械密封，电机主轴直接按装叶轮，帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。
该泵做为常规离心泵的换代产品，代替了多种老式泵，目前已广泛应用于各行业，已成普遍趋势。
【SG型管道增压泵】型号意义：【SG型管道增压泵】使用条件：1、进口管水压不大于3公斤/厘米2。
2、水质为清水，不应有纤维或固体颗粒，对热水应为软水。
3、介质温度：冷水不低于0℃。
4、周围环境温度不超过±45℃。
5、电源电压为380V，部分为220V。
注意：选用时按使用介质的情况选择相应型号；对于特殊介质，订货时应特别注明，以便厂家帮助选择或特殊加工。
【SG型管道增压泵】产品用途：SG型立式管道增压泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。
（1）SG普通型管道泵（冷水）适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。
使用温度80℃以下。
（2）SGR热水型管道泵适用于暖房、锅炉等行业的高温热水增压循环。
使用温度140℃以下。
（3）SGP耐腐蚀型管道泵是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿造、化工等行业的工艺流程中使用。
使用温度100℃以下。
（4）SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。
使用温度80℃以下。
（5）SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。
使用温度140℃以下。
【SG型管道增压泵】性能参数：型号口径(mm)流量(m3/h)扬程(m)电机功率(kw)电压(v)转速(r/min)1552202800151******** 20SG2-82028220280020SG3-1420314220280020SG3-3020330220280025152202800 25SG4-2025420220280025SG3-3025330220280032SG5-2032520220280040SG5-84058220280040SG6-2040620220280050102202800 50SG10-15501015220280025SG4-2025420380280025SG3-3025330380280025303802800 25SG10-502510504380280032SG5-2032520380280032SG8-3032830380280032SG15-403215404380280032SG12-503212504380280032SG14-803214803802800 40SG6-20406203802800 40SG9-30409303802800 40SG18-4040184043802800 40SG15-5040155043802800 40SG18-654018653802800 40SG15-804015803802800 50103802800 50SG10-155010153802800 50SG12-255012253802800 50SG15-305015303802800 50SG18-4050184043802800 50SG16-5050165043802800 50SG20-655020653802800 50SG25-80502580153802800 50SG30-1005030100223802800 65SG30-156530153802800 65SG30-2765302743802800 65SG40-406540403802800 65SG30-506530503802800 65SG50-65655065153802800 65SG40-806540803802800 65SG45-1006445100223802800 80SG35-2080352043802800 80SG50-308050303802800 80SG70-40807040153802800 80SG60-50806050153802800 80SG80-65808065223802800 80SG70-80807080223802800 80SG55-1008055100303802800 100SG40-18100401843802800 100SG50-3010050303802800 100SG70-401007040153802800 100SG60-501006050153802800 100SG80-651008065223802800 100SG75-781007578223802800 100SG100-6010010060303802800 100SG55-10010055100303802800 125SG80-1812580183801450150SG100-15150100153801450 150SG140-26150140263801450 150SG160-4015016040303802800 150SG200-5015020050373802800 150SG220-65150220653802800 150SG170-1801501701803802800 200SG200-20200200203801450 200SG200-3520020035303802800 200SG200-4420020044373802800 200SG240-60200240603802800 200SG200-75200200753802800 250SG380-2225038022373801450 250SG500-3025050030553801450 300SG400-2025050030373801450 300SG500-3030050030553801450 350SG800-2035080020553801450 400SG1000-18400100018553801450 500SG1200-15500120015553801450 500SG800-2050080020553801450【SG型管道增压泵】结构图：结构如图所示：该泵主要由电机和泵两部分组成。
SG型立式管道泵即参数表
SG型管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比日前应川卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
SG型立式管道泵适用于高层建筑增压送水、园林喷灌、冷却塔l-水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。
使用温度80℃以下。
SGR型立式热水管道泵适川于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
SGP型立式不锈钢管道泵适川于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使川温度100°C以下。
SGB型立式防爆管道泵适川于输送无腐蚀性液体，有甲烷或煤矿井下同定设备I 类及工厂IIA、IIB级，温度组别为刊、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
SGPB型立式不锈钢爆管道泵适用于输送化下、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为耐、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150°C以下。
管道泵性能参数表。
管道泵性能参数(精)
型号口径mm 流量m3/h扬程m效率%电机功率KW电压V转速转/分15SG0.6-5 15 0.6 5 60 0.04 220 2800 15SG1.8-10 15 1.8 10 60 0.12 220 2800 20SG2-8 20 2 8 60 0.12 220 2800 20SG3-14 20 3 14 60 0.25 220 2800 20SG3-30 20 3 30 60 0.75 220 2800 25SG2.5-15 25 2.5 15 60 0.25 220 2800 25SG4-20 25 4 20 60 0.75 220 2800 25SG3-30 25 3 30 60 0.75 220 2800 32SG5-20 32 5 20 60 0.75 220 2800 40SG5-8 40 5 8 60 0.75 220 2800 40SG6-20 40 6 20 60 0.75 220 2800 50SG10-7.5 50 10 7.5 55 0.75 220 2800 50SG10-15 50 10 15 60 0.75 220 280025SG4-20 25 4 20 60 0.75 380 2800 25SG3-30 25 3 30 60 0.75 380 2800 25SG6.5-30 25 6.5 30 60 1.5 380 2800 25SG10-50 25 10 50 60 4 380 2800 32SG5-20 32 5 20 60 0.75 380 2800 32SG8-30 32 8 30 65 1.5 380 2800 32SG15-40 32 15 40 60 4 380 2800 32SG12-50 32 12 50 60 4 380 2800 32SG14-80 32 14 80 60 0.75 380 2800 40SG6-20 40 6 20 60 0.75 380 2800 40SG9-30 40 9 30 65 1.5 380 2800 40SG18-40 40 18 40 60 4 380 2800 40SG15-50 40 15 50 70 4 380 2800 40SG18-65 40 18 65 65 7.5 380 2800 40SG15-80 40 15 80 65 7.5 380 2800 50SG10-7.5 50 10 7.5 55 0.75 380 280050SG10-15 50 10 15 60 0.75 380 2800 50SG12-25 50 12 25 65 1.5 380 2800 50SG15-30 50 15 30 65 2.2 380 2800 50SG18-40 50 18 40 65 4 380 2800 50SG16-50 50 16 50 65 4 380 2800 50SG20-65 50 20 65 65 7.5 380 2800 50SG25-80 50 25 80 65 15 380 2800 50SG30-100 50 30 100 65 22 380 2800 65SG30-15 65 30 15 65 2.2 380 2800 65SG30-27 65 30 27 65 4 380 280065SG40-40 65 40 40 65 7.5 380 280065SG30-50 65 30 50 65 7.5 380 280065SG50-65 65 50 65 65 15 380 280065SG40-80 65 40 80 65 18.5 380 280065SG45-100 65 45 100 65 22 380 280080SG35-20 80 35 20 65 4 380 2800 80SG50-30 80 50 30 65 7.5 380 2800 80SG70-40 80 70 40 65 15 380 2800 80SG60-50 80 60 50 65 15 380 2800 80SG80-65 80 80 65 65 22 380 2800 80SG70-80 80 70 80 65 22 380 2800 80SG55-100 80 55 100 65 30 380 2800 100SG40-18 100 40 18 65 4 380 2800 100SG50-30 100 50 30 65 7.5 380 2800 100SG70-40 100 70 40 65 15 380 2800100SG60-50 10060对项目进行经济评价，首先是对基本方案进15（３）经济评价基本参数选择４２・１・田石ｉ100不确定因素是不可避免存在的，但是它们80 65 70 22 380 2800行分析，此时并未考虑各种可能变化的情况。
立式管道泵规格型号对照表
立式管道泵：立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低1.ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80°C。
2.IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120°C、GRG使用温度T：≤240°C。
3.IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20°C-120°C。
4.YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20°C-120°C1.叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
2.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
3.安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
4.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
5.可根据管路布置的要求采用泵的竖式和横式安装。

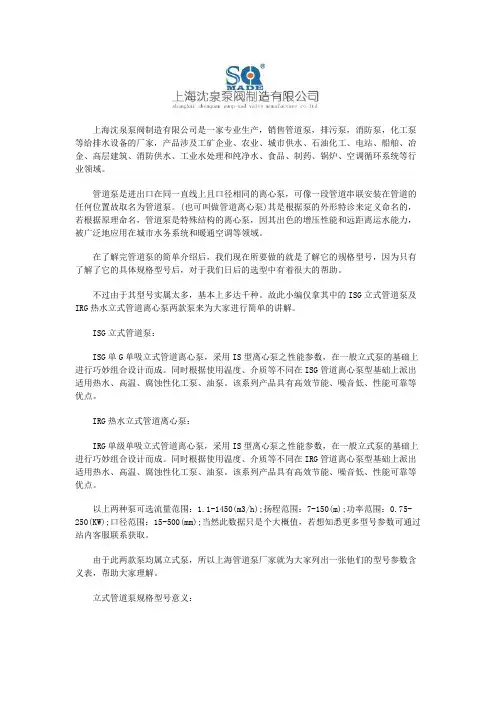

管道泵规格型号大全
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
管道泵是进出口在同一直线上且口径相同的离心泵，可像一段管道串联安装在管道的任何位置故取名为管道泵。
(也可叫做管道离心泵)其是根据泵的外形特诊来定义命名的，若根据原理命名，管道泵是特殊结构的离心泵，因其出色的增压性能和远距离运水能力，被广泛地应用在城市水务系统和暖通空调等领域。
在了解完管道泵的简单介绍后，我们现在所要做的就是了解它的规格型号，因为只有了解了它的具体规格型号后，对于我们日后的选型中有着很大的帮助。
不过由于其型号实属太多，基本上多达千种。
故此小编仅拿其中的ISG立式管道泵及IRG热水立式管道离心泵两款泵来为大家进行简单的讲解。
ISG立式管道泵：ISG单G单吸立式管道离心泵，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用热水、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
IRG热水立式管道离心泵：IRG单级单吸立式管道离心泵，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
同时根据使用温度、介质等不同在IRG管道离心泵型基础上派出适用热水、高温、腐蚀性化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
以上两种泵可选流量范围：1.1-1450(m3/h);扬程范围：7-150(m);功率范围：0.75-250(KW);口径范围：15-500(mm);当然此数据只是个大概值，若想知悉更多型号参数可通过站内客服联系获取。
由于此两款泵均属立式泵，所以上海管道泵厂家就为大家列出一张他们的型号参数含义表，帮助大家理解。
立式管道泵规格型号意义：ISG系列立式管道离心泵性能参数选型表：IRG系列立式管道离心泵性能参数选型表：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
立式管道泵规格型号对照表
常用水泵型号代号LG-----高层建筑给水泵
DL------多级立式清水泵
BX-------消防固定专用水泵
ISG------单级立式管道泵
IS -------单级卧式清水泵
DA1-------多级卧式清水泵
QJ-------潜水泵泵型号意义：
如：40LG12－15 40－进出口直径（mm）
LG－高层建筑给水泵（高速）
12－流量（m3/h）15-单级扬程（M）
又如：200QJ20-108/8 200---表示机座号200
QJ---潜水电泵20—流量20m3/h 108---扬程108M
8---级数8级
水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
常见管道泵型号及参数表
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、电动管道泵1、ZW型自吸式污水泵该型号泵适用于城市污水、厂矿企业污水、渣浆等输送。
主要结构特点是自吸式，可无需安装底阀和灌水，而且因为流道宽敞，可以输送各种泥浆，纤维物及固体块，输送过程中不会出现卡塞的现象。
技术参数表：最大流量：800m³/h最大扬程：80m功率范围：2.2-55kW2、IS型单级单吸离心泵该型号泵适用于城市供水、排水、给水及矿山冶金等行业。
主要结构特点是具有优良的噪声降低和耐腐蚀特性，适用于输送清水和物理化学性质类似于清水的液体。
技术参数表：最大流量：1100m³/h最大扬程：125m功率范围：0.55-315kW3、DL型立式多级离心泵该型号泵适用于工业和城市给水、消防、循环冷却、锅炉给水等领域。
主要结构特点是由多个离心泵级联而成，具有节约占地面积，噪声小，更卫生、更可靠的特点。
技术参数表：最大流量：240m³/h最大扬程：305m功率范围：3-200kW二、液压驱动管道泵1、QP型气动膜泵该型号泵适用于输送各种腐蚀性介质、粘液，污染的液体，各种浓度的酸、碱、盐等腐蚀性液体，也适用于带颗粒、含固体的液体。
技术参数表：最大流量：30m³/h最大扬程：50m2、SLW高压电动隔膜泵该型号泵适用于石油、化工、精细化工、合成材料、印染、食品等工业部门中输送各种腐蚀性介质，高黏度、高纯度、易挥发、有毒有害等需要无泄漏、无挥发的介质。
技术参数表：最大流量：5m³/h最大扬程：7Mpa3、DYB60手动泵该型号泵适用于各种建筑施工现场、农村、山区等无电源场所向井下、高楼等地输送清水或硬束类液体。
技术参数表：最大流量：1.5m³/h最大扬程：50m【总结】本文介绍的常见管道泵型号均经过市场验证，具有较高的性价比，适用于不同行业的不同需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
管道泵是一种用于输送液体介质的机械设备，广泛应用于各种工业和民用领域。
它具有一系列优良的特点和优势，让它在众多泵产品中脱颖而出。
在本文中，我们将深入探讨管道泵的基本概念、产品特点、使用场景以及上海沈泉泵业的相关案例。
管道泵的基本参数包括流量、扬程、功率和材质等。
这些参数决定了泵的性能和适用范围。
管道泵的主要特点有高效节能、结构紧凑、质量可靠、使用寿命长等。
其中，高效节能这一点尤为突出，使用管道泵可以大幅度降低能源消耗，实现能源的合理利用。
管道泵的用途广泛，主要应用于以下领域：
1. 工业领域：化工、石油、制药、食品等行业的生产过程中，需要对各种液体介质进行输送和增压，ISG管道泵在这些领域发挥着不可替代的作用。
2. 民用领域：供暖、供水、消防等系统需要稳定可靠的液体输送，管道泵在这些领域同样有着广泛的应用。
在实际应用中，上海沈泉泵业的管道泵表现出了优异的质量和性能。
例如，在某化工厂的生产线上，上海沈泉泵业提供的管道泵成功地输送了腐蚀性较强的介质，且运行稳定可靠，减少了生产过程中的故障率，提高了生产效率。
此外，在某住宅区的供暖系统中，上海沈泉泵业的管道泵也表现出了优异的节能效果，降低了供暖成本。
管道泵型号及参数表：。
