开启雨淋阀操作说明
川消ZSFM系列雨淋阀(电控制湿式)操作使用说明书
ZSFM系列雨淋阀(电控制、湿式)操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：运输安装注意事项:在搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍：该雨淋阀是一种直接密封式隔膜阀，隔膜橡胶材料制成，具有结构简单、性能可靠、安装灵活、维修方便等特点；阀内无轴、无定向座等金属构件，所以不存在锈蚀问题。
产品组成及工作原理：雨淋阀系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋阀系统。
当处于工作伺应状态时，由雨淋阀将消防水封闭于管网供水侧，而系统侧管网中没有水。
首先，位于保护区内的电子探测器将探测到的火灾信号传送至电控制柜，再由电控制柜将信号过滤处理，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，从而雨淋阀开启，水从供水侧进入系统管网，通过喷头喷向整个保护区，执行灭火功能。
雨淋阀的隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内的水压下降到一定值时，隔膜被供水压力顶开，水流进入系统侧管网灭火。
隔膜腔内的水压也可由湿式管网或干式管网控制，即组成为湿式或干式控制系统，当控制管网的喷头爆裂使隔膜腔的水压下降，阀打开。
由于本阀设有防复位装置，在正确的操作下，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不至于因为突然断电电磁阀关闭而使雨淋阀重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压将阀关闭。
主要技术参数：出厂检验：100% 水压（阀瓣打开和关闭两种状态）工作压力：～电磁阀启动电源:DC24V技术表格装和维修。
*安装之前彻底冲洗掉供水管路中的异物。
*可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。
雨淋报警阀手动操作规程
隔膜式雨淋报警阀一、结构：1、阀体2、控制管路过滤器3、进水压力表4、单向阀5、加速复位球阀（常闭）6、电磁阀（常闭）7、控制腔压力表8、防复位继动器（自动泄水阀） 9、紧急手动带锁球阀（常闭）10、测试警铃球阀（常闭） 11、报警隔离球阀（常开）12、报警管路过滤器 13、压力开关 14、泄水阀（自动滴水）15、放水球阀（常闭）二、工作原理：1、雨淋阀上的隔膜室（控制腔）内地水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
三、手动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。
球阀（5、9、10、11、15）应处于常闭位置。
2、泵房内消防泵和稳压泵开关设为手动状态，开启1#消防泵。
使压力保持在0.4MPa —0.5MPa。
如果压力下降低于0.4MPa，同时开启2#消防泵。
3、打开紧急手动带锁球阀（9），使雨淋阀的控制腔泄压，从而打开雨淋阀。
4、复位打开加速复位球阀（5），雨淋阀很快就复位。
5、关闭1#消防泵，并把消防泵开关和稳压泵开关设为自动状态。
四、自动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。
球阀（5、9、10、15）应处于常闭位置。
2、正常情况下阀门通过电信号启动：火焰探测器探测到火灾后，传递信号给控制柜，并由控制柜发出电信号，打开电磁阀（6）使控制腔泄压，由此打开雨淋阀。
火灾报警控制器发出报警时，手动时可分别通过按钮来开启6只雨淋阀进行喷淋和消防广播，自动时自动开启6只雨淋阀和消防广播。
3、复位：关闭电磁阀（6）雨淋阀关闭的时间将需要2分钟，此时打开加速复位球阀（5），雨淋阀很快就复位。
然后将各阀门置于准备工作状态。
五、定期检查和维修：1、每天应检查一次泄水阀，看其是否漏水，在雨淋阀开启时，压力高于0.14MPa 时，它将关闭，当雨淋报警阀发生泄漏时，由于压力低，泄水阀不会关闭，水将从泄水阀中滴漏出去，从而防止水进入系统侧。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
雨淋阀操作说明
雨淋阀的操作说明
一、投入操作步骤：
第一步：关闭系统的主供水控制阀
第二步：关闭隔膜室的供水阀
第三步：打开雨淋阀的排水阀和系统上的全部辅助排水阀。
第四步：排完水后，关闭试验阀和全部辅助排水阀，只留下雨淋阀的排水阀仍然打开着。
第五步：推入自动滴水球阀的推杆，以便检查是否已排净了水。
第六步：打开报警控制阀。
第七步：检查紧急手动操作阀并将其手把转到关闭位置。
第八步：从外部按住复位按钮，听到“砰“的一声，雨淋阀复位。
第九步：若控制管路太脏；清洗隔膜室供水管上的过滤器。
第十步：按下控制中心控制柜中的：“复位”按钮将电子探测系统“复位”。
同时释放电磁阀，使它闭合。
第十一步：打开隔膜室的供水阀。
供水压力表和隔膜室的压力表
的指示应相同。
第十二步：部分打开主供水控制阀。
如果有水从自动滴水球阀（流出，则立即关闭主控水控制阀。
漏水的原因可能是1）阀瓣未复位或未完全锁住，2）阀瓣密封件损坏，修好后仍要重复此步操作。
第十三步：当从排水阀流出水时，则关闭它，然后全部打开主供水控制阀。
第十四步：将报警管路上的控制阀置在开的位置上，至此系统进
入了伺应状态。
二、停用操作的步骤：
第一步：关闭主供水控制阀；
第二步：打开雨淋阀的排水阀和系统上的其它辅助排水阀。
第三步：关闭隔膜室的供水阀；
第四步：此时即可进行维护保养工作。
雨淋阀操作说明范文
雨淋阀操作说明范文雨淋阀是一种常用的消防设备，用于自动灭火防护系统中的雨淋系统。
它通过控制水流的开闭来实现自动喷水灭火的功能。
以下是雨淋阀的操作说明。
一、准备工作1.首先确定雨淋阀所在区域是否有足够的水源供应，确保能够提供足够的水压和流量。
2.确认雨淋阀的安装位置和连接管道的布置是否正确，确保与其他设备和管道之间的连接正确无误。
3.检查雨淋阀的外观和密封性能是否完好，确认无任何破损和泄漏。
4.查看雨淋阀的控制器是否接通电源，并确保电源电压符合要求。
二、操作步骤1.打开阀门：将雨淋阀的手动开关旋转到打开的位置，顺时针旋转直至阀门完全打开。
打开阀门后，水流将顺利通过阀门进入喷头管道，准备进行喷水灭火。
2.关闭阀门：当需要关闭雨淋阀时，将手动开关逆时针旋转直至阀门完全关闭。
此时，水流将被截断，喷水灭火的过程结束。
3.自动控制：许多雨淋阀都配备了自动控制功能。
可以通过控制器上的设置参数来指定喷水灭火的条件和模式。
比如，设置温度或烟雾传感器的触发温度或阈值，当达到设定值时自动启动雨淋系统。
4.定期维护：为了确保雨淋阀的正常运行，需要进行定期的维护保养。
包括检查阀门的密封性能、清洗阀门内部的杂质、检查控制器的电源和电缆连接是否稳固等。
三、注意事项1.在开启或关闭阀门时，应保持缓慢、平稳的手动旋转，避免猛力造成设备损坏或漏水。
2.在进行自动灭火操作前，务必确保喷头和管道等设备是否可靠连接，以免发生水流泄漏或喷头堵塞的情况。
3.对于带有自动控制功能的雨淋阀，需要定期检查电源和控制器的工作状态，确保其正常运行。
4.在使用过程中，要注意阀门是否正常开闭，防止由于阀门故障导致无法进行喷水灭火。
5.定期维护雨淋阀，清洗阀门内部的杂质和污秽物，保证阀门的正常工作。
综上所述，雨淋阀的操作说明包括准备工作、打开阀门、关闭阀门、自动控制和定期维护等内容。
操作人员应了解并掌握这些操作步骤，并注意事项，以确保雨淋阀的正常运行，提高灭火效果，保证消防系统的可靠性和安全性。

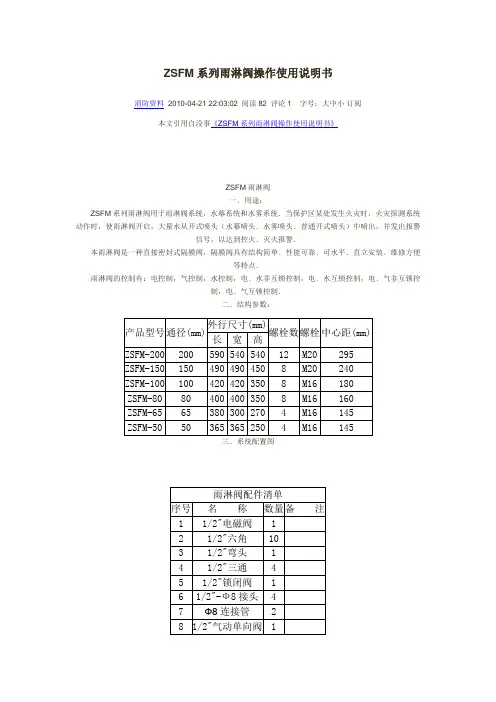

ZSFM系列雨淋阀操作使用说明书
ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。
雨淋阀应急操作说明
一、雨淋阀应急操作说明
1、确认发电电动机火情；
2、确认发电电动机无电压；
3、检查发电电动机消防雨淋阀压力腔压力表④供水压力正常；
4、检查所有阀门是否在工作状态；
5、打开发电电动机消防雨淋阀出水阀②；
6、打开发电电动机消防雨淋阀手动紧急手动站手动开启阀③；
7、检查发电电动机消防水喷雾系统已启动；
二、雨淋阀复位操作说明
1、关闭雨淋阀供水阀⑥；
2、打开发电电动机消防雨淋阀出水口排水阀①，将雨淋阀内的水排净，然后关闭；
3、关闭手动开启阀③和关闭发电电动机消防雨淋阀出水阀②；
4、打开手动复位阀⑤，发电电动机消防雨淋阀压力腔压力表④压力正常后，关闭手动复位阀⑤，打开雨淋阀供水阀⑥；
5、恢复控制回路供水压力后，消防雨淋阀自动关闭；
6、确认各阀门恢复到正常工作状态；。
雨淋阀正确操作方法
雨淋阀正确操作方法
1. 关阀操作：当下雨时需要关闭阀门保护雨水收集设施，先打开阀门上方的针阀，将溢流口开启，将压力释放，再以顺时针方向旋转下方的手轮，直至阀门关闭位置，然后关闭针阀和溢流口。
2. 开阀操作：在阴雨天气消失并需要恢复雨水收集时，需先打开阀门上方的针阀，将水流引至控制室，检查是否存在异常情况，待检查完毕无问题后，打开溢流口，以插钩按照逆时针方向旋转手轮，阀门可以顺畅开启，待阀门完全打开后，再关闭溢流口即可。
3. 保养维护：日常使用中要注意定期检查阀门运行情况，以及零部件的损坏程度，严禁使用钢笔、尺子等硬物插入阀门进行操作，以免损坏密封表面。
雨淋阀常规保养时要对其进行清洁、加注润滑油和检查密封等情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
———————————————————————————————— 作者:
———————————————————————————————— 日期:
ﻩ
开启雨淋阀操作说明
开启雨淋阀有二种方式：
自动控制启动:
一、正常情况下雨淋阀门通过电信号启动：各类型探测器探测到火灾后，传递信号给消防控制盘,并由消防控制盘发出操作指令,打开电磁阀,使管路泄压,由此打开雨淋阀隔膜，供水灭火。
２、因一期厂高变雨淋阀为卧式安装,非紧急情况时手柄处于水平方向，当遇到紧急情况时，可操作手柄至垂直方向,启动雨淋阀工作。
图一
图二
图三
图四
图五
图六
二、快速反应喷头实现对雨淋阀的开启：闭式喷头玻璃泡的破裂，从而引起控制室的泄压,使雨淋报警阀开启,故可以作为湿式控制系统。
一旦有紧急情况,火灾报警系统未能探测到火灾时,可以通过以下手动方式启动，使雨淋阀的控制腔泄压，从而打开雨淋阀,供水灭火。
手动控制启动：
一、电气手动开阀:
所谓电气手动开阀，就是在雨淋阀就地现场,有一个手动启动按钮,当有火灾发生时,可在现场的雨淋阀就地按钮处,启动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀灭火的目的。
二、机械手动开阀:
火灾发生时,火警探测系统尚未报警，在此紧急情况下,可以打开紧急手动球阀(图一与图五标注所示),控制腔泄压,隔膜打开供水灭火。
复位:
关闭电磁阀(见图四)和手动紧急球阀(图二）,关闭其它管路阀门，由于控制腔压力逐步上升,隔膜很快能复位密封,重新回到伺服状态。
注:
1、手动控制启动中电气手动开阀,只针对一期厂高变有就地启动按钮开关，其它区域雨淋阀紧急操作请使用手动方式二
