现代化体育场馆照明设计要求
体育场地照明设计标准与布置
体育场地照明设计标准与布置现代化体育场不仅在建筑外形上要吸取当代建筑艺术的最新发展和当地人文历史的精髓，塑造出符合当代精神的体育场建筑，而且各种体育软、硬件设施也要完善齐全，当然一定要有良好的照明环境。
照明是依靠光线的功能，合理地照射与作用于运动员、裁判员、观众的视觉上。
使运动员得以集中注意力来充分发挥他们的竞技水平，创造出好成绩；使裁判员可以迅速地做出准确无误的判断；让在场的观众得以轻松地欣赏运动员的技术动作，感受场地上激烈而活泼的竞技氛围；使彩电转播的画面清晰逼真。
所以良好的照明环境在现代化体育场中占有重要的地位与作用，为此体育场照明建设中必须掌握如下三个原则：(1)满足比赛时运动员的视觉要求，使灯光对比赛的客观影响降到最低程度；(2)满足观众的视觉要求，使灯光对观看比赛时所引起的不适感觉降到最低程度；(3)满足彩电转播的照明要求，提高转播质量。
1.体育场地照明设计标准综合性体育场竞赛项目主要为田径、足球等，场地照明设计标准主要有：(1)足球场人工照明指南：国际足联。
该标准包括比赛分级、照明要求、照明参数推荐值、场地照明测量等内容，是目前足球场人工照明方面内容最全、最新的标准。
该标准在2002年韩日世界杯赛场上得到应用。
(2)多功能室内体育场馆人工照明指南：国际体联(GAISF)、欧洲广播联盟(EBU)。
该标准首次引入了高清晰度彩色电视转播(HDTV)条款，照明标准又提高了一步。
但是，高清晰度电视还处于发展阶段，所以要求都是以标准编制当时可利用的知识和经验为基础的；与其它标准、规范相比，HDTV还需要一个应急系统，提供最小的应急电视照明。
(3)带彩色电视转播和电影系统的体育项目照明指南：国际照明委员会(CIE)83号文件。
CIE83技术文件的重点在于彩色电视摄像对照明的要求，同时也对电视摄像与胶片摄像的要求的不同之处予以说明。
(4)体育照明装置的光度规定测定指南：国际照明委员会(CIE)67号文件。
体育场馆的照明灯具设计要求
体育场馆的照明灯具设计要求
首先，照度是体育场馆照明设计中最重要的要求之一、根据国际标准，不同类型的体育场馆需要不同的照度。
例如，篮球场的照度要求为最大1000lux，而排球场的照度要求为最大750lux。
在选用灯具时要考虑灯具
的照度输出是否满足体育场馆的照度需求，以确保运动员和观众有足够的
光照。
其次，照明的均匀性也是一个重要的设计要求。
在体育场馆中，要求
不同位置的照明均匀性要达到一定的标准，以确保没有阴影和光照不足的
区域。
在选择灯具时，要考虑灯具的光分布和光束角度是否能够实现均匀
的照明效果。
此外，闪烁也是体育场馆照明设计中需要考虑的一个要求。
闪烁会造
成视觉疲劳并影响运动员的表现。
在选择灯具时，要选择频率高、闪烁小
的灯具，以确保稳定的照明效果。
另外，光色和色温也是影响体育场馆照明效果的重要因素。
不同的运
动项目对光色和色温的要求有所不同，需要根据实际情况来选择合适的灯具。
通常来说，采用高色温的灯具可以提高运动员的注意力和反应速度。
此外，体育场馆的照明灯具设计还需要考虑能源效率和照明控制系统。
在选择灯具时，要选择节能效果好的灯具，以降低使用成本。
同时，还可
以考虑使用智能照明控制系统，通过调节光照亮度和光色来实现照明效果
的调节。
综上所述，体育场馆的照明灯具设计要求包括照度、均匀性、闪烁、
光色和色温、能源效率和照明控制系统等方面。
只有考虑到这些因素，才
能设计出符合需求的照明系统，为运动员和观众创造一个舒适的照明环境，提升运动体验和观赛体验。
体育场馆照明设计及检测标准

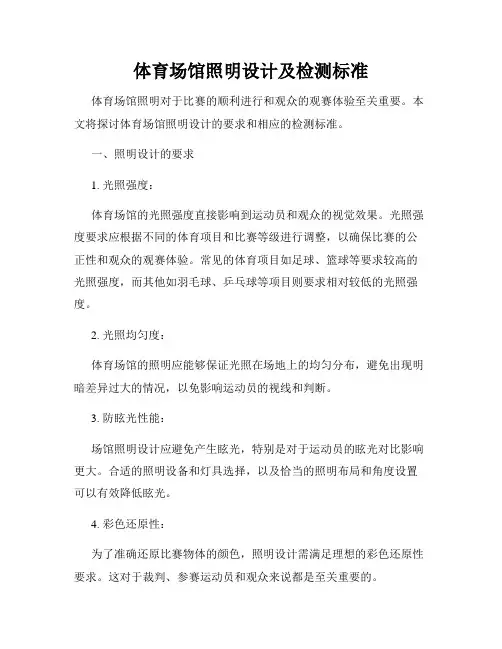

体育场馆照明设计及检测标准体育场馆照明对于比赛的顺利进行和观众的观赛体验至关重要。
本文将探讨体育场馆照明设计的要求和相应的检测标准。
一、照明设计的要求1. 光照强度：体育场馆的光照强度直接影响到运动员和观众的视觉效果。
光照强度要求应根据不同的体育项目和比赛等级进行调整，以确保比赛的公正性和观众的观赛体验。
常见的体育项目如足球、篮球等要求较高的光照强度，而其他如羽毛球、乒乓球等项目则要求相对较低的光照强度。
2. 光照均匀度：体育场馆的照明应能够保证光照在场地上的均匀分布，避免出现明暗差异过大的情况，以免影响运动员的视线和判断。
3. 防眩光性能：场馆照明设计应避免产生眩光，特别是对于运动员的眩光对比影响更大。
合适的照明设备和灯具选择，以及恰当的照明布局和角度设置可以有效降低眩光。
4. 彩色还原性：为了准确还原比赛物体的颜色，照明设计需满足理想的彩色还原性要求。
这对于裁判、参赛运动员和观众来说都是至关重要的。
二、照明设计的检测标准1. 光照强度测试：光照强度的测试可通过光度计进行。
根据不同的比赛项目和场地要求，光照强度的测试值应处于相应的标准范围内。
2. 光照均匀度测试：光照均匀度测试可通过照度差测试仪进行，通过检测场地上不同位置的光照强度差值来评估均匀度。
3. 防眩光性能测试：防眩光性能测试可通过采集运动员或观众的感知数据来确认。
专业技术人员可以使用眩光度计进行测试，根据标准设置的眩光度值来判断照明是否满足要求。
4. 彩色还原性测试：彩色还原性测试一般通过颜色温度和色彩指数两个参数进行评估。
颜色温度应与比赛的要求相匹配，常见的体育场馆照明一般采用较高的颜色温度，使物体看起来更为清晰。
色彩指数应达到或超过80，以保证准确还原比赛物体的颜色。
总结：体育场馆照明设计及检测标准是确保比赛顺利进行和观众观赛体验的重要因素。
照明设计需满足光照强度、光照均匀度、防眩光性能和彩色还原性等要求。
检测标准可通过光照强度测试、光照均匀度测试、防眩光性能测试和彩色还原性测试等方法来评估。
体育场馆照明设计及检测标准

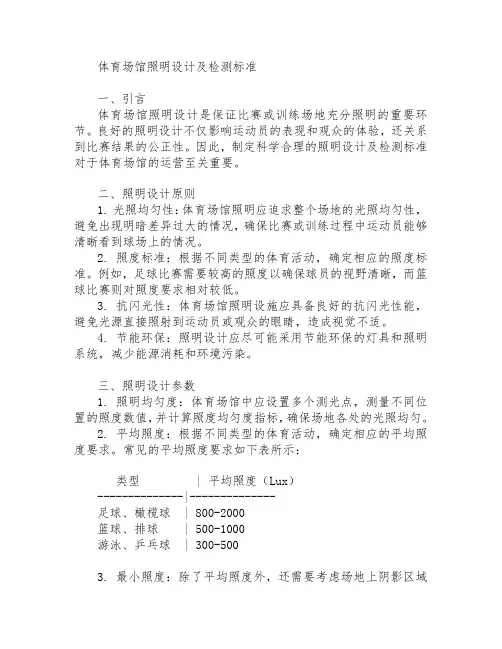

体育场馆照明设计及检测标准一、引言体育场馆照明设计是保证比赛或训练场地充分照明的重要环节。
良好的照明设计不仅影响运动员的表现和观众的体验，还关系到比赛结果的公正性。
因此，制定科学合理的照明设计及检测标准对于体育场馆的运营至关重要。
二、照明设计原则1. 光照均匀性：体育场馆照明应追求整个场地的光照均匀性，避免出现明暗差异过大的情况，确保比赛或训练过程中运动员能够清晰看到球场上的情况。
2. 照度标准：根据不同类型的体育活动，确定相应的照度标准。
例如，足球比赛需要较高的照度以确保球员的视野清晰，而篮球比赛则对照度要求相对较低。
3. 抗闪光性：体育场馆照明设施应具备良好的抗闪光性能，避免光源直接照射到运动员或观众的眼睛，造成视觉不适。
4. 节能环保：照明设计应尽可能采用节能环保的灯具和照明系统，减少能源消耗和环境污染。
三、照明设计参数1. 照明均匀度：体育场馆中应设置多个测光点，测量不同位置的照度数值，并计算照度均匀度指标，确保场地各处的光照均匀。
2. 平均照度：根据不同类型的体育活动，确定相应的平均照度要求。
常见的平均照度要求如下表所示：类型 | 平均照度（Lux）--------------|--------------足球、橄榄球 | 800-2000篮球、排球 | 500-1000游泳、乒乓球 | 300-5003. 最小照度：除了平均照度外，还需要考虑场地上阴影区域的最小照度要求，以确保运动员在任何位置都能够清晰看到比赛情况。
4. 反射率：体育场馆墙壁、天花板、地面等表面的反射率对于照明效果也有一定影响。
应选择具有合适反射率的材料，以提高光照利用率。
四、照明检测标准1. 光照均匀度检测：通过使用测光仪器，在场地不同位置进行照度测试，并计算照度均匀度指数。
照度均匀度应符合设计要求。
2. 照度测试：使用合适的照度计对场地进行多点测试，验证平均照度是否满足标准要求。
3. 最小照度测试：在阴影区域进行照度测试，确保最小照度满足要求。
体育场馆照明设计规范
体育场馆照明设计规范体育场馆的照明设计规范是为了保证运动员和观众的安全和舒适感，提供良好的视觉效果，有效地展示比赛的情况。
以下是一些常见的体育场馆照明设计规范。
1.光照强度：体育场馆照明要求提供足够的光照强度，以确保观众和运动员能够清晰地看到比赛场地。
一般来说，足球场和篮球场的光照强度要求在500-1000勒克斯（LUX）之间，而田径场的光照强度要求则在300-700勒克斯之间。
2.光照均匀度：体育场馆照明还要求保证光照的均匀度，避免出现明暗不均的情况。
一般来说，体育场馆的光照均匀度要求在0.7以上，确保整个场地的光照效果一致。
3.色彩还原性：体育场馆照明要求提供良好的色彩还原性，使得观众和运动员能够真实地感受到比赛的色彩。
一般来说，体育场馆的色彩还原性要求在80以上，确保比赛的真实感。
4.闪烁和眩光：体育场馆照明设计要求避免出现闪烁和眩光现象，以避免对观众和运动员造成不适和视觉疲劳。
一般来说，体育场馆的闪烁指数要求在0.6以下，眩光限值要求在28以下。
5.节能环保：体育场馆照明设计要求采用节能环保的灯具和系统，以减少能源消耗和环境污染。
常见的节能照明技术包括LED灯具和自动化控制系统，可以根据比赛情况自动调节光照强度和均匀度。
6.防水防尘：体育场馆照明设计要求灯具具有良好的防水防尘性能，以应对室内和室外运动场地的特殊环境。
灯具应采用防水、防尘的材料和结构设计，以延长使用寿命并减少维护成本。
7.照明控制系统：体育场馆照明设计要求配备适当的照明控制系统，以便于根据比赛需要调节光照强度和均匀度。
常见的照明控制系统包括无线遥控、光照感应、时间控制等，可以实现灯光的远程控制和自动化管理。
总之，体育场馆照明设计规范需要考虑光照强度、光照均匀度、色彩还原性、闪烁和眩光、节能环保、防水防尘和照明控制系统等因素，以提供优质的光照效果，确保比赛的安全和观赏性。
通过科学合理的设计和技术手段，可以实现体育场馆照明的设计和运行的最佳效果。
2024版体育场地照明灯要求照明设计要点及步骤
详细设计与施工图绘制
详细设计
根据优化后的方案进行详细设计，包括灯具安装节点图、配电图、 控制系统图等。
施工图绘制
按照详细设计要求绘制施工图，明确灯具安装位置、电缆走向及 接线方式等施工细节。
技术交底与配合施工
向施工单位进行技术交底，解答施工过程中的技术问题，确保施 工质量和进度符合设计要求。
04
根据健身房内不同区域的功 能需求，选用不同照度和色 温的灯具，营造舒适、活力 的健身环境。
赛车场照明设计
考虑赛车运动的高速动态特 性，选用高亮度、远距离投 射的灯具，并确保赛道各区 域光照均匀。
THANKS
感谢观看
功能需求
实现对照明设备的远程集中控制、定 时开关、调光调色等功能，同时满足 节能环保、安全可靠等要求。
控制方式选择及实现方法
控制方式
根据实际需求选择手动控制、自动控制或智能控制等方式。
实现方法
采用电力线载波通信、无线通信等技术手段，将控制信号传输 至照明设备控制器，实现对设备的精准控制。
智能照明控制系统应用前景
控制系统
采用智能照明控制系统，实现场地分区控制、场景切换等功能，提高 照明灵活性和节能性。
篮球场照明设计案例
照明布局 光源选择 照度标准 节能环保
根据篮球场地大小和比赛级别，合理布置灯具位置和数量，确保 场地各区域光照均匀。
选用显色性和光线均匀性较好的LED灯具，提供清晰、均匀的光照 效果。
按照国际篮球联合会（FIBA）或相关国家标准，设定场地平均照 度和均匀度，以满足比赛和电视转播需求。
节能环保
提高管理效率
智能照明控制系统能够根据实际需求自动调 节光照强度和时间，有效节约电能，降低碳 排放。
体育场馆照明设计及检测标准
体育场馆照明设计及检测标准一、引言体育场馆照明设计及检测是体育场馆建设和管理中非常重要的一环。
良好的照明设计可以保障比赛和训练的顺利进行，也可以营造出良好的氛围和观赏性。
而照明检测则是为了确保照明设施的正常运行和安全使用。
本文将从照明设计和检测两个方面来对体育场馆进行分析和探讨。
二、体育场馆照明设计标准1.照明设计原则体育场馆的照明设计应该遵循以下原则：-充分考虑运动员和观众的需求，确保比赛和观赏的舒适性和安全性；-照明设计应符合环保要求，减少能源消耗，降低运营成本；-照明设计应考虑到场馆结构和使用要求，保证照明设施的合理布局和使用寿命。
2.照明设计参数体育场馆照明设计参数包括照明均匀度、照度、色彩温度和色彩还原指数等。
-照明均匀度：照明均匀度是指场馆内各区域的照度分布情况。
在体育场馆内，要求照明均匀度达到特定标准，以保证运动员和观众在各个位置都能够得到良好的照明效果。
-照度：照度是指单位面积上的光照强度，通常以勒克斯（lux）为单位。
不同类型的体育项目和不同级别的比赛对照度的要求是不同的，因此需要根据实际情况来确定照度标准。
-色彩温度和色彩还原指数：色彩温度和色彩还原指数会影响到运动员和观众对比赛的观感和判断。
因此，在照明设计时需要考虑到这两个参数，并根据实际情况来确定标准。
3.照明设施选择体育场馆的照明设施应该选择符合规定标准的产品，并且要符合场馆结构和使用要求。
常见的照明设施包括LED灯具、荧光灯具和金属卤化物灯具等。
在选择照明设施时，还需要考虑设施的使用寿命、能耗和维护成本。
4.照明设计方案照明设计方案应根据体育场馆的实际情况和使用需求来确定。
一般来说，照明设计方案需要考虑到灯具的布局、照明控制系统、照明设施的调光控制等方面。
同时，还需要考虑到紧急照明和应急疏散照明等特殊要求。
5.照明设计评估照明设计评估是照明设计的最后一步，通过对照明设计方案的评估，可以确保设计方案符合规定标准，满足体育场馆的使用要求。
体育场照明设计
体育场照明设计1、前言随着人们对健康生活的要求不断升级，体育锻炼的重要性越来越被人们所重视。
同时，随着城市建设和人口增长的加快，越来越多的城市和社区在建造新的体育场馆和运动场，为广大市民提供更好的健身条件。
而对于这些新建的体育场和运动场来说，其照明设计的合理与否对于场地的效果和使用寿命有着至关重要的影响。
2、体育场照明的基本要求2.1、光照度要求体育场照明的最基本要求就是保证运动员和观众的能够得到足够的光照度。
根据不同的运动项目和场馆大小，对于照明的光照度有不同的标准。
例如，在田径场这样室外的场馆中，用的是1000瓦的高压钠灯，可以保证跑道和场馆内部的照明度能够达到1500lux。
而对于篮球场这样室内的场馆，用的是600W 的金卤灯，以保证场地表面及顶部高度1m处的照度达到700lux以上。
2.2、光照均匀度体育场照明的光照均匀度要求非常高。
如果有信息的阴影会对运动员和观众产生不良的影响。
因此，设计师需要考虑各种因素，如灯具间距，灯具的灯光射角等，以达到场馆的光照均匀度需求。
2.3、光色要求不同的运动场馆和运动项目，在选择灯光颜色上有不同的要求。
例如，在田径场和足球场上，需要灯具的光色保持为白色，这可以让运动员看到不同颜色的标志线更为清晰。
而在篮球场上，进攻方需要看到篮板和篮球的运动轨迹，因此在篮球场中使用与太阳光波长相近的黄光，是最恰当的选择。
2.4、防眩光设计在体育场照明设计过程中，要特别注意避免眩光。
运动员和观众被眩光所影响，不仅会降低场地的使用效果，还会影响运动员的判断和决策。
需要设计合理的照明方案，以减少应用场馆中的镜面反射和调整灯具的方向，来避免眩光的出现。
3、体育场照明设计方法在进行体育场照明的设计之前，首先需要了解场馆所使用的灯具类型、场地大小、运动项目等信息，以便能够设计出适合场馆的照明方案。
3.1、灯光玻璃设计在照明设计中，玻璃的用途是保护和控制灯源的发光与光线的投射。
体育场馆的照明设计，需要选择适当的荧光剂和荧光层厚度来控制灯光颜色和亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代化体育场馆照明设计要求
现代化体育场馆在设计上往往都是一个多功能的综合性场所，它除了能满足各类体育比赛的要求外，还有可能承担文艺演出、各类会议接待要求，在体育场馆的辅助建筑场地中还包括有如餐厅、酒吧、咖啡厅、商场、会议室、办公室等等不不同需要的场所。
照明在现代化多功能体育场馆中是十分重要的一个环节，它不仅要满足各类体育比赛对场地的照度要求，而且对照度、光色、眩光都要达到一定的国际标准。
对于观众席及其他区域照明则要求能适应不同环境泊不同需求，达到不同的照明效果。
通过对多功能体育场馆的各类照明灯具按各自的不同的要求进行智能照明控制，是现代化多功能体育场馆的必要选择。
现代化多功能体育场馆按功能区域划分，可以分为两大区域，即主赛场及辅助区域。
所有辅助区域可以细分为观众席、餐厅、酒吧、咖啡厅、会议室等等。
现代体育场馆对照明有以下基本要求：
运动员和裁判员：能够清楚察看比赛场地内的任何活动，发挥最佳的表现。
观众：在舒适的情况下观看比赛，同时可以清楚看到四周的环境，特别是在进场，观看期间和退场时的安全问题。
电视、电影和新闻从业员：对比赛过程、运动员的近镜（大特写）、观众席、记分牌••…等，能够摄取优良的效果。
体育场馆的其它主要辅助功能区如：大会议厅、多功能厅等，需要不同的场面而变幻的灯光效果，以营造出最佳的照明环境。
体育场馆的照明耗电约占整体
能源的30%左右，要求通过控制系统能达到节省能源消耗对于主赛场的照明不仅要求照明亮度稳定、可靠，满足运动员比赛时
的视觉要明的要求。
通常，主赛场照明的显色指数Ra应大于80 ,色温应在4000-7000K, 亮度在700-1500Lux ，在一般比赛的照度约1200Lux 。
主赛场的照明一般可以采用金卤灯为主，混合碘钨灯为辅的组合方
式，满足地照度的要求。
由于金卤灯的功率在( 25W-1000W )。
其启动时
间更长，约10-15分种，这就需要对金卤灯的启动进行必要的控制。
在一个比赛场地，即使同一种比赛在不同时间段，如比赛准备、正式比赛、场间休息、颁奖、演讲、观众席等，对场地灯光要求和点灯模式要求各不相同；因此对比赛场地的照明控制需适应不同的亮灯模式，用一般的控制器件难以实现多种的控制要求，所以必须采用场景预设方式来进行灯光控制。
对于辅助区域的各种功能不同的场所，照明效果在整个环境中丐到十分关键的作用，因此照明设计显得尤为重要。
通常会使用多种光源，气派而且富有层次，通过调光和场景预设置功能营造多种灯光效果，变换不同的光间，给人以舒适完美的视觉享受。
