色度计公差值

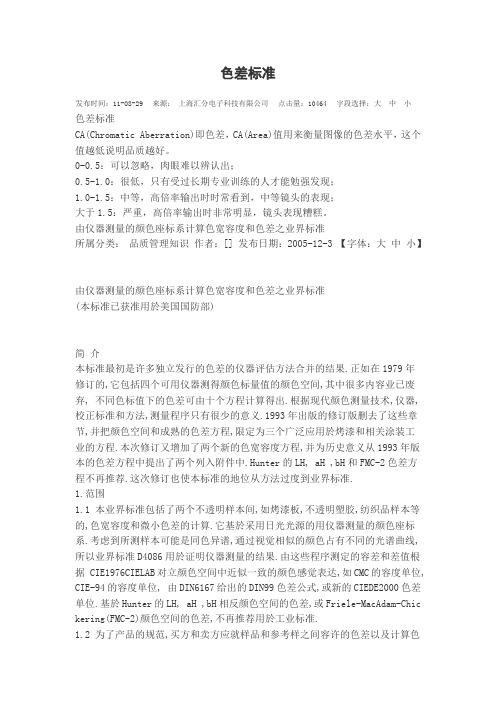

色差标准
色差标准发布时间：11-08-29 来源：上海汇分电子科技有限公司点击量：10464 字段选择：大中小色差标准CA(Chromatic Aberration)即色差，CA(Area)值用来衡量图像的色差水平，这个值越低说明品质越好。
0-0.5：可以忽略，肉眼难以辨认出；0.5-1.0：很低，只有受过长期专业训练的人才能勉强发现；1.0-1.5：中等，高倍率输出时时常看到，中等镜头的表现；大于1.5：严重，高倍率输出时非常明显，镜头表现糟糕。
由仪器测量的颜色座标系计算色宽容度和色差之业界标准所属分类：品质管理知识作者：[] 发布日期：2005-12-3 【字体：大中小】由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围1.1 本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据 CIE1976CIELAB对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位, CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chic kering(FMC-2)颜色空间的色差,不再推荐用於工业标准.1.2 为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.1.3 本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件2.1 ASTM标准(略)2.2其他标准(略)3.术语3.1在E284中的术语和定义可用於此标准.3.2本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.3.2.1.1 讨论----曾经,紫外解析分光光度计用於色度测量.现在,用於颜色测量的仪器有很多普通的组件,而紫外解析分光光度计最适合用在色度量的解析中,这需要非常精确的光谱位置和非常窄的带宽以及适度的基线稳定性.比色分光计被设计用於视觉色度计的数据仿真或作为计算机辅助颜色匹配系统的光谱和色度信息来源. 数字比色法允许更多关於光谱等级和光谱带宽的容差,但需要更高的放射等级稳定性.3.2.2 色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.3.2.2.1 讨论---色宽容度方程将一对样品中的一个设定为标准样计算pass/fa il值.这样,在两个样本间可察觉的差异不变时,交互改变测试样与参考样将导致一个在可预见的接受水平上的色差变化.而色差方程用颜色空间裏的尺度量化那个颜色空间裏的距离.交互改变参考样与测试样既不改变可查觉的也不改变预知的色差.4.标准摘要4.1参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用5.1 原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域裏的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.5.2 为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於5.0ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到5.0ΔE*ab单位范围内的色差.5.3色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.5.4在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.5.5当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:6.1 CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D6 5或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.6.2 1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.6.2.1 根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L *a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).6.2.2 1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於0.0 08856时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於0. 008856,那麼当Y/Yn的值小於0.008856时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於 0.008856时:6.2.3 在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程:6.2.4 ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.6.2.5 色差的方向由元素?L*,?a*和? b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素?L*,?a*和? b*的符号大致有如下意思:+?L*=明亮的-?L*=较暗的+?a*=较红的 (少绿的)-?a*=较绿的 (少红的)+? b*=较黄的 (少蓝的)-? b*=较蓝的 (少黄的)6.2.6 为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab 和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab ([C*ab]batch-[C*ab]standard)可与视觉可察觉的色度差异联系起来.6.2.7 为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CI E1976公制色差来计算ΔH*ab,公式如下:其中, ΔE*ab在6.2.1中计算. ΔC*ab在6.2.6中计算;於是方程:包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:6.3 CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CI ELAB公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味著光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值(1.3:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.6.4 CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於 CIELA B颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显著不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明 D65光源样品照明度 1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸 >4°对象视角样品分离最小可能色差大小 0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv 基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:6.5 DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用 CIELAB 的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽容度公式的空间相符.它不须如CIELAB颜色空间利用鉴定的样本作为变形距离的来源.还有,当轴L*,C*和 h*ab与光亮度,色度颜色的感觉相联系时,即不是X,Y,Z的三刺激值也不是CIELAB轴a*,b*是感觉可变的,它似乎适合於随wcbbw- fechner的感觉规律去标度颜色空间的差异和距离.这产生了一个相对易用和对CMC或CIE94有相同表现的公式.它也消除了讨厌的基於CIELAB 变形的参考色.这样计算的色差只基於在DIN99空间的欧氏距离. 计算DIN99公式的程序如下:其中,下标S指产品标准,下标B指现在的产品批或测试样.默认参数是: KE=KCH=1, KE(1:KCH).对纺织品应遵如下平衡关系,为获得相对於CMC(l=2,c=1)差异的等价计算差异,可用参数:2(1:0.5),就是说KE =2, KCH =0.5.6.6 CIEDE2000色差方程------这个色差方程的发展是由研究CMC和CIE94哪个色差方程表现更好而引发的.在研究过程中,研究者得到的结论是没有公式是真正最优的.所以CIE建立了一个新的技术委员会,TC 1-47, 颜色&光泽度依赖修正工业色差方程,去推荐一个新方程改进这两个色宽容度方程的缺点.色宽容度方程的一个主要缺点是用CIELA B颜色空间里的参考颜色去计算CIELAB颜色空间的局部变形.当验证的两个样本颠倒过来(将原始测量样为参考样而原来的参考样为测量样),计算的结果是不同的.这与所观察的是矛盾的.明显的,两个样品只是通过互换角色不应该有量的差别.通过应用两个样本间的算术平均色去计算CIELAB颜色空间的局部变形,两个样品的角色可以随意互换而不影响计算色差的量,完全符合目视评估.CIE TC1-4 7的报告显示, 经过大批样品,CIEDE2000比CMC和CIE94都做得好.CIEDE2000的色差由下式计算:样本或工业依赖参数是KL,KC,KH并且颜色空间依赖参数是SL,SL,SH和RT.三个S项在,假定为直角的,CIELAB坐标系中.并且RT项用於计算CIELAB图中蓝色和紫蓝区域的旋转色差量.四个颜色空间量计算如下:在本式中并不明显,所有展示的角都以角度出,包括Δθ都必须转换成弧度,为了在数字计算机上进行三角解析.6.6.1 用参考和测试样CIELAB颜色坐标系的算术平均值计算CIELAB颜色空间的局部变形产生了一个新问题.现在的基於CIELAB变形空间的标准位置色宽容度差异方程允许使用者预设按受量.这对於一定的依织品资料排架应用和成图品质控制图很方便.这样的设定对於CIEDE2000是不可能的.根据修整的空间坐标系L*a’b*绘出一组颜色即不可能也不合理,因为a’是由每对颜色独立地决定.这样,该方程只适合於在成对产品,标准产品和产出测试样,之间进行比较.但不可用於统计制程控制.7.测量试样:7.1 本业界标准没有包含样品制备技术.除了其他指定的或同意的,准备样品应与适当的测试方法和标准一致.8.程序8.1 按标准E805选择合适的颜色测量几何条件.8.2 按手册指南和标准E1164所给程序操作仪器.8.3 如果用分光比色计,依次,在足够数量的波长间隔内获得参考样和测试样的反射值,精确计算CIE三刺激值.详见标准E308.8.4 每样表面至少测量三个部位去获得数据统一的方向.记录每次测量的位置.9.计算9.1计算色标值L*,a*,b*和局部宽容度系数(SL,SC,SH),如果不是自动得到.9.2计算色差ΔE*ab, ΔECMC和它们的元素,或ΔE94 ,ΔE99,或ΔE00,如果不是自动得到,如6.2-6.6所述计算.10.报告10.1报告以下信息:10.1.1总色差ΔECMC,ΔE94,ΔE99,或ΔE00,每样依其参考.10.1.2对於CIELAB色差, L*,a*,b*是参考样的,ΔL*,Δa*,Δb*如果需要还有Δhab,Δc*ab和ΔH*ab对每样.10.1.3 对其他色宽容度或色差尺度,只有CIELAB的相关值可被作为局部变形报告出来,不需要提供连续的,视觉修正参数.10.1.4对不均一样品,色差值属於样品的不同区域.10.1.5描述或说明制备样品的方法.10.1.6按操作者姓名和仪器号以及使用的色标体系鉴定仪器.11.精度和偏差11.1 测试方法的精度和偏差不能同测试的样品和材料分开来.由於本业界标准没有强调与样品的制备和表达有关的话题,无法最终明确可达到的精度和偏差.下一步,可用商业合作测试项目的数据说明一种材料的精度.因为很多三角函数包括在颜色空间的计算中,所以所有的计算应在IEEE浮点格式中计算机体系可提供的最大量的精度范围内,即通常所说的双精度格式.11.2 协作测试服务,颜色和色差合作参数项目,已经调查了颜色的精度和色差测量法,并且从1971年开始每季度公布多对涂装片以展示微小色差.在一个最近的典型的调查裏,包含了118个仪器.表2给出了在相互比较中分开考虑的不同仪器组的平均色差和它们的标准偏离,以及解析和测量条件.11.2.1可再生性----基於实验室间的标准偏离,由不同实验室里的操作员测量有刻度的白纸原料上不透明、无光粗糙的烤漆层得到的两个色差结果,其差值不应大於表2中R*栏列出的值.11.3精度----基於实验室内的标准偏差,色差精度的测量,总结在表2里.与文章(14，15)中报道的颜色测量精度值相等,所以可以代表所有样品材料的精度. 12关键词12.1颜色,色差,颜色尺度,颜色空间,色宽容度.表2 由不同的测试和解析条件决定的计算色差偏离测量条件几何光源观察者△E 方程仪器数平均值△E 标准偏差 R*A 45°/0° D65 1964 CIELAB 54 1.05 0.07 0.2145°/0° D65 1964 CMC(2:1) 54 0.55 0.03 0.09SphereB D65 1964 CIELAB 282 1.00 0.06 0.18SphereB D65 1964 CMC(2:1) 282 0.53 0.03 0.09用仪器测定颜色一致性的方法计算色差。
色差的计算方法
色差公式：△Eab＝[△L＊2 △a＊2 △b2]1/2△L=L样品－L标准明度差异△a=a样品－a标准红/绿差异△b=b样品－b标准黄/蓝差异△E总色差的大小△L大表示偏白，△L小表示偏黑△a大表示偏红，△a小表示偏绿△b大表示偏黄，△b小表示偏蓝范围色差（容差）0 - 0.25△E非常小或没有；理想匹配0.25 - 0.5△E微小；可接受的匹配0.5 -1.0△E微小到中等；在一些应用中可接受1.0 -2.0△E中等；在特定应用中可接受2.0 - 4.0△E有差距；在特定应用中可接受4.0△E以上非常大；在大部分应用中不可接受为了解决基于RGB 色彩模型的图片比对存在的上述问题，我们采用了基于色彩计算的新的图片验证方法。
在开始介绍基于色差分析的图片比对方法之前，先介绍一下色差的相关原理。
色差的原理和发展历史所谓色差，简单说来就是表示两种颜色的差异程度。
说到色彩的量化和测量技术，就必须提到国际发光照明委员会(CIE)。
鉴于RGB 色彩模型与设备相关性等问题，CIE 在RGB 模型基础上，制定了一系列包括CIE XYZ 基色系统和颜色空间等在内的新标准，试图建立一个新的色彩空间，使得工业界能够准确指定产品颜色。
而后又针对XYZ 色彩空间的不足，进一步制定了LAB 色彩空间规范及有关色差计算公式。
使得工业界可以用数值deltaE 来表示两种色彩的差异程度，进而评估它们的近似度。
目前CIE1976LAB 规范已经被广泛应用，成为国际通用的色彩测量标准。
需要指出的是，色差的计算公式并非只有CIELAB差公式这一种。
色差的计算和应用虽然RGB 色彩模型被广泛应用，但却不能直接通过RGB 色彩模型计算出色差。
我们必须先将色彩从RGB 色彩空间转换到XYZ 色彩空间，而后再转换到LAB 色彩空间，最后根据总色差公式来计算色差。
事实上CIE 提供了多种理想的色彩模型和转换算法，这里我们只是选取其中的一种简单算法。
色差仪中L值a值b值
※色差仪中L值a值b值是什么意思？L表示黑白，也有说亮暗，+表示偏白，-表示偏暗A表示红绿，+表示偏红，-表示偏绿B表示黄蓝，+表示偏黄，-表示偏蓝我上面说的都是相对值，单纯的L,A,B是绝对值，用这三个数值可以在一个三维立体图中，精确的表示出一个颜色的点，用相对值就可以得出和基准点的差异来进行修正总色差ΔΕ =（Δa2+Δb2+Δl2）1/2色差公式：△E*=[(△L*)2+(△a*)2+(△b*)2]1/2△L=L*样品-L*标准(明度差异)△a=a*样品-a*标准(红／绿差异)△b=b*样品-b标准(黄／蓝差异)工作原理自动比较样板与被检品之间的颜色差异，输出CIE_Lab--三组数据和比色后的△E、△L、△a、△b四组色差数据。
△E总色差的大小：⊙△L+表示偏白，△L--表示偏黑⊙△a+表示偏红，△a--表示偏绿⊙△b+表示偏黄，△b--表示偏蓝※色差怎麽表示CA(Chromatic Aberration)即色差，CA（Area）值用来衡量图像的色差水平，这个值越低说明品质越好。
0-0.5：可以忽略，肉眼难以辨认出；0.5-1.0：很低，只有受过长期专业训练的人才能勉强发现；1.0-1.5：中等，高倍率输出时时常看到，中等镜头的表现；大于1.5：严重，高倍率输出时非常明显，镜头表现糟糕。
由仪器测量的颜色座标系计算色宽容度和色差之业界标准所属分类：品质管理知识作者：[] 发布日期：2005-12-3 【字体：大中小】由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围1.1 本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据CIE1976CIELAB对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位,CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chickering(FMC-2)颜色空间的色差,不再推荐用於工业标准.1.2 为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.1.3 本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件2.1 ASTM标准(略)2.2其他标准(略)3.术语3.1在E284中的术语和定义可用於此标准.3.2本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.3.2.1.1 讨论----曾经,紫外解析分光光度计用於色度测量.现在,用於颜色测量的仪器有很多普通的组件,而紫外解析分光光度计最适合用在色度量的解析中,这需要非常精确的光谱位置和非常窄的带宽以及适度的基线稳定性.比色分光计被设计用於视觉色度计的数据仿真或作为计算机辅助颜色匹配系统的光谱和色度信息来源. 数字比色法允许更多关於光谱等级和光谱带宽的容差,但需要更高的放射等级稳定性.3.2.2 色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.3.2.2.1 讨论---色宽容度方程将一对样品中的一个设定为标准样计算pass/fail值.这样,在两个样本间可察觉的差异不变时,交互改变测试样与参考样将导致一个在可预见的接受水平上的色差变化.而色差方程用颜色空间裏的尺度量化那个颜色空间裏的距离.交互改变参考样与测试样既不改变可查觉的也不改变预知的色差.4.标准摘要4.1参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用5.1 原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域裏的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.5.2 为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於5.0ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到5.0ΔE*ab单位范围内的色差.5.3色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.5.4在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.5.5当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:6.1 CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D65或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.6.2 1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.6.2.1 根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L*a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).6.2.2 1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於0.008856时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於0.008856,那麼当Y/Yn的值小於0.008856时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於0.008856时:6.2.3 在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程:6.2.4 ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.6.2.5 色差的方向由元素∆L*,∆a*和∆ b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素∆L*,∆a*和∆ b*的符号大致有如下意思:+∆L*=明亮的-∆L*=较暗的+∆a*=较红的(少绿的)-∆a*=较绿的(少红的)+∆ b*=较黄的(少蓝的)-∆ b*=较蓝的(少黄的)6.2.6 为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab ([C*ab]batch-[C*ab]standard) 可与视觉可察觉的色度差异联系起来.6.2.7 为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976公制色差来计算ΔH*ab,公式如下:其中, ΔE*ab在6.2.1中计算. ΔC*ab在6.2.6中计算;於是方程:包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:6.3 CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CIELAB 公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味著光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值(1.3:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.6.4 CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於CIELAB颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显著不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明D65光源样品照明度1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸>4°对象视角样品分离最小可能色差大小0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:6.5 DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用CIELAB的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽容度公式的空间相符.它不须如CIELAB颜色空间利用鉴定的样本作为变形距离的来源.还有,当轴L*,C*和h*ab与光亮度,色度颜色的感觉相联系时,即不是X,Y,Z的三刺激值也不是CIELAB轴a*,b*是感觉可变的,它似乎适合於随wcbbw- fechner的感觉规律去标度颜色空间的差异和距离.这产生了一个相对易用和对CMC或CIE94有相同表现的公式.它也消除了讨厌的基於CIELAB 变形的参考色.这样计算的色差只基於在DIN99空间的欧氏距离. 计算DIN99公式的程序如下:其中,下标S指产品标准,下标B指现在的产品批或测试样.默认参数是: KE=KCH=1, KE(1:KCH).对纺织品应遵如下平衡关系,为获得相对於CMC(l=2,c=1)差异的等价计算差异,可用参数:2(1:0.5),就是说KE =2, KCH =0.5.6.6 CIEDE2000色差方程------这个色差方程的发展是由研究CMC和CIE94哪个色差方程表现更好而引发的.在研究过程中,研究者得到的结论是没有公式是真正最优的.所以CIE建立了一个新的技术委员会,TC 1-47, 颜色&光泽度依赖修正工业色差方程,去推荐一个新方程改进这两个色宽容度方程的缺点.色宽容度方程的一个主要缺点是用CIELAB颜色空间里的参考颜色去计算CIELAB颜色空间的局部变形.当验证的两个样本颠倒过来(将原始测量样为参考样而原来的参考样为测量样),计算的结果是不同的.这与所观察的是矛盾的.明显的,两个样品只是通过互换角色不应该有量的差别.通过应用两个样本间的算术平均色去计算CIELAB颜色空间的局部变形,两个样品的角色可以随意互换而不影响计算色差的量,完全符合目视评估.CIE TC1-47的报告显示, 经过大批样品,CIEDE2000比CMC和CIE94都做得好.CIEDE2000的色差由下式计算:样本或工业依赖参数是KL,KC,KH并且颜色空间依赖参数是SL,SL,SH和RT.三个S项在,假定为直角的,CIELAB坐标系中.并且RT项用於计算CIELAB图中蓝色和紫蓝区域的旋转色差量.四个颜色空间量计算如下:在本式中并不明显,所有展示的角都以角度出,包括Δθ都必须转换成弧度,为了在数字计算机上进行三角解析.6.6.1 用参考和测试样CIELAB颜色坐标系的算术平均值计算CIELAB颜色空间的局部变形产生了一个新问题.现在的基於CIELAB变形空间的标准位置色宽容度差异方程允许使用者预设按受量.这对於一定的依织品资料排架应用和成图品质控制图很方便.这样的设定对於CIEDE2000是不可能的.根据修整的空间坐标系L*a’b*绘出一组颜色即不可能也不合理,因为a’是由每对颜色独立地决定.这样,该方程只适合於在成对产品,标准产品和产出测试样,之间进行比较.但不可用於统计制程控制.7.测量试样:7.1 本业界标准没有包含样品制备技术.除了其他指定的或同意的,准备样品应与适当的测试方法和标准一致.8.程序8.1 按标准E805选择合适的颜色测量几何条件.8.2 按手册指南和标准E1164所给程序操作仪器.8.3 如果用分光比色计,依次,在足够数量的波长间隔内获得参考样和测试样的反射值,精确计算CIE三刺激值.详见标准E308.8.4 每样表面至少测量三个部位去获得数据统一的方向.记录每次测量的位置.9.计算9.1计算色标值L*,a*,b*和局部宽容度系数(SL,SC,SH),如果不是自动得到.9.2计算色差ΔE*ab, ΔECMC和它们的元素,或ΔE94 ,ΔE99,或ΔE00,如果不是自动得到,如6.2-6.6所述计算.10.报告10.1报告以下信息:10.1.1总色差ΔECMC,ΔE94,ΔE99,或ΔE00,每样依其参考.10.1.2对於CIELAB色差, L*,a*,b*是参考样的,ΔL*,Δa*,Δb*如果需要还有Δhab,Δc*ab和ΔH*ab对每样. 10.1.3 对其他色宽容度或色差尺度,只有CIELAB的相关值可被作为局部变形报告出来,不需要提供连续的,视觉修正参数.10.1.4对不均一样品,色差值属於样品的不同区域.10.1.5描述或说明制备样品的方法.10.1.6按操作者姓名和仪器号以及使用的色标体系鉴定仪器.11.精度和偏差11.1 测试方法的精度和偏差不能同测试的样品和材料分开来.由於本业界标准没有强调与样品的制备和表达有关的话题,无法最终明确可达到的精度和偏差.下一步,可用商业合作测试项目的数据说明一种材料的精度.因为很多三角函数包括在颜色空间的计算中,所以所有的计算应在IEEE浮点格式中计算机体系可提供的最大量的精度范围内,即通常所说的双精度格式.11.2 协作测试服务,颜色和色差合作参数项目,已经调查了颜色的精度和色差测量法,并且从1971年开始每季度公布多对涂装片以展示微小色差.在一个最近的典型的调查裏,包含了118个仪器.表2给出了在相互比较中分开考虑的不同仪器组的平均色差和它们的标准偏离,以及解析和测量条件.11.2.1可再生性----基於实验室间的标准偏离,由不同实验室里的操作员测量有刻度的白纸原料上不透明、无光粗糙的烤漆层得到的两个色差结果,其差值不应大於表2中R*栏列出的值.11.3精度----基於实验室内的标准偏差,色差精度的测量,总结在表2里.与文章(14，15)中报道的颜色测量精度值相等,所以可以代表所有样品材料的精度.12关键词12.1颜色,色差,颜色尺度,颜色空间,色宽容度.表2 由不同的测试和解析条件决定的计算色差偏离测量条件几何光源观察者△E 方程仪器数平均值△E 标准偏差R*A45°/0° D65 1964 CIELAB 54 1.05 0.07 0.2145°/0° D65 1964 CMC(2:1) 54 0.55 0.03 0.09SphereB D65 1964 CIELAB 282 1.00 0.06 0.18SphereB D65 1964 CMC(2:1) 282 0.53 0.03 0.09用仪器测定颜色一致性的方法计算色差※色差和白度的定义？色差有三个意思：（一）各种波长的光将以不同的程度而色散。
色差值计算公式
色差仪主要看L、A、B值<（L标-L测）平方+（A标-A测）平方+（B标-B测）平方>开根号＝Ｅ值Lab 颜色标尺按如下标识：（H, ^$ Y）~8 D. e% |）{ L （亮度）轴表示黑白，0 为黑，100 为白A （红绿）轴正值为红，负值为绿，0 为中性色 2 T/ P（y- z+ }6 A' E6 n- HB （黄蓝）轴正值为黄，负值为蓝，0 为中性色- \5 g. h# I# o H4 s- h# lA' r9 S0 g" l$ X- i所有的颜色都可以通过任何一种Lab 标尺被感知并测量。
这些标尺也可以用来表示标样同试样的色差，并通常有Δ为标识符。
如果ΔL为正，说明试样比标样浅，如果ΔL为负，说明试样比标样深。
: ^& B5 E, ], \7 n. _# m如果Δ a 为正，说明试样比标样红（或者少绿），如果为负，说明试样绿（或者少红）# {+ O8 m! q1 v* U4 i% w如果Δb为正，说明试样比标样黄（或者少蓝），如果为负，说明试样蓝（或这少黄）L，a，b 颜色差异还可以通过一个单独的色差符号ΔE来表示出来，ΔE 被定义为样品的总色差，但不能表示出样品的色差的偏移方向，ΔE数值越大，说明色差越大，它通过下面的公式计算得来：△E*=[（△L*）2+（△a*）2+（△b*）2]1/2从这可知L.a.b并无定值7 I5 k! Z' k/ n' R: k' N$ p, K1 x. P）\注意大多数情况下，数据是相对色差，而不是绝对色差。
有些公司只要求总色差小于2，有些要求比较严格的，就会要求到L a b 值3 j$ p. r- }7 v: n: k3 A' F+ B△a△ b △c △l一般情况下均没有定值,但严格要求的话,应该是各有要求.△E*=[（△L*）2+（△a*）2+（△b*）2]1/2" q1 i f3 ]+ |△c*=[（△a*）2+（△b*）2]1/2# z6 ^/ S2 r! v* Q如果△E小于等于2.0,建议△a△b△l均小于等于1.5. ^2 O. J- `% e一般的,△E在1.5时目视可以分辨.。
色差--塑胶产品表面通用标准
塑胶产品表面通用标准根据欧洲的标准，塑胶产品的色差标准是：与色卡比较相差1ΔE~1.2ΔE,与客供样板比较相关0.8ΔE,因为一般情况下客供样板如果也作颜色参照样，则客人会对其提供的样板作出要求，与色卡比较相差在0.3ΔE内。
但主要以色卡为主。
而且欧洲都采用Lab色差数据。
塑胶件的色差标准?如何判定产品的色差, 那些色差会影响客户购买?补充- 9个月前CA(Chromatic Aberration)即色差，CA（Area）值用来衡量图像的色差水平，这个值越低说明品质越好。
0-0.5：可以忽略，肉眼难以辨认出；0.5-1.0：很低，只有受过长期专业训练的人才能勉强发现；1.0-1.5：中等，高倍率输出时时常看到；大于1.5：严重，高倍率输出时非常明显。
由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围1.1 本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据 CIE1976CIELAB对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位,CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chickering(FMC-2)颜色空间的色差,不再推荐用於工业标准.1.2 为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.1.3 本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件2.1 ASTM标准(略)2.2其他标准(略)3.术语3.1在E284中的术语和定义可用於此标准.3.2本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.3.2.1.1 讨论----曾经,紫外解析分光光度计用於色度测量.现在,用於颜色测量的仪器有很多普通的组件,而紫外解析分光光度计最适合用在色度量的解析中,这需要非常精确的光谱位置和非常窄的带宽以及适度的基线稳定性.比色分光计被设计用於视觉色度计的数据仿真或作为计算机辅助颜色匹配系统的光谱和色度信息来源. 数字比色法允许更多关於光谱等级和光谱带宽的容差,但需要更高的放射等级稳定性.3.2.2 色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.3.2.2.1 讨论---色宽容度方程将一对样品中的一个设定为标准样计算pass/fail值.这样,在两个样本间可察觉的差异不变时,交互改变测试样与参考样将导致一个在可预见的接受水平上的色差变化.而色差方程用颜色空间裏的尺度量化那个颜色空间裏的距离.交互改变参考样与测试样既不改变可查觉的也不改变预知的色差.4.标准摘要4.1参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用5.1 原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种补充- 9个月前5.1 原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域裏的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.5.2 为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於5.0ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到5.0ΔE*ab单位范围内的色差.5.3色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.5.4在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.5.5当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:6.1 CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D65或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.6.2 1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.6.2.1 根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:ΔE*ab=(ΔL*2+Δa*2+Δb*2)1/2注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976L*a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).6.2.2 1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於0.008856时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於0.008856,那麼当Y/Yn的值小於0.008856时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於 0.008856时:6.2.3 在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程:6.2.4 ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.6.2.5 色差的方向由元素∆L*,∆a*和∆ b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a*补充- 9个月前6.2.5 色差的方向由元素∆L*,∆a*和∆ b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素∆L*,∆a*和∆ b*的符号大致有如下意思:+∆L*=明亮的-∆L*=较暗的+∆a*=较红的 (少绿的)-∆a*=较绿的 (少红的)+∆ b*=较黄的 (少蓝的)-∆ b*=较蓝的 (少黄的)6.2.6 为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab 和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab ([C*ab]batch-[C*ab]standard) 可与视觉可察觉的色度差异联系起来.6.2.7 为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976公制色差来计算ΔH*ab,公式如下:其中, ΔE*ab在6.2.1中计算. ΔC*ab在6.2.6中计算;於是方程:包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:6.3 CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CIELAB公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味著光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值(1.3:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下: 所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.6.4 CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於CIELAB颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显著不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明 D65光源样品照明度 1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸>4°对象视角样品分离最小可能色差大小 0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv 基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:6.5 DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用 CIELAB的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽即便，一份静谧的从容是多么的难，但我依旧期待。
色度计的功能特性是怎样的 色度计常见问题解决方法
色度计的功能特性是怎样的色度计常见问题解决方法色度计用以测量物体色的三刺激值或色品坐标的仪器。
这种测量颜色的食品不是很精准，由于不能测出物体色的光谱反射率，因此也不能用于计算机配色。
但相对来说价色度计用以测量物体色的三刺激值或色品坐标的仪器。
这种测量颜色的食品不是很精准，由于不能测出物体色的光谱反射率，因此也不能用于计算机配色。
但相对来说价格较低。
色度计用于测量光的颜色的色度计。
色度计其包括：颜色感测装置、悬挂装置和减小颜色失真装置，悬挂装置相对于颜色产生装置以操作关系悬挂颜色感测装置。
减小颜色失真装置用于减小颜色产生装置上的颜色失真，同时颜色感测装置与颜色产生装置处于操作关系。
色度计测量方法：接受铂钴比色法。
水的色度标准：在每升溶液中含有2mg六水合氯化钴（相当于0.5mg钴）和1mg铂（以六价氯铂酸的形式）时产生的颜色为1度。
色度的常见单位有：度,Hazen,Pt—Co,PCU,毫克铂/升，它们之间转换都是相对应的。
常见色度标准度：在0to40度（不包括40度）的范围内，精准到5度。
40to70度范围内，精准到10度。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
可变角度色度计是用于测量金属涂层，是比较适合用于测量具有不同的颜色和亮度的样品如金属涂料，而其颜色和亮度取决于察看的角度。
它可以同时测量反射率和透视率。
样品的角度可以进行三维调整，允许从多种角度进行测量。
参数几何入射：±45度挺立，±70度水平；接受体：除±10度入射角度外的全部角度（接受体角度自动调整）孔径直径Ф20mm颜色测量条件C光2度视角，或D65光10度视角（选其一）样品尺寸20x20毫米和150x150毫米之间公差⊿E*ab的标准偏差小于0.05（经过白色校准标准板测量10次，几何度设置在45—0度之间）大约尺寸和重量光学单位：宽65厘米，深40厘米，高39厘米计量单位：宽40厘米，深40厘米，高19厘米（Windows电脑进行数据处理是分开的）可变角度色度计在精准明确的色差管理领域具有很高的使用价值，同时也是我们的高端机型、明星产品。
色差仪 国标
色差仪国标
色差仪是一种用于测量物体颜色差异的仪器。
它可以通过测量样品与标准颜色之间的差异来确定样品的颜色。
在国际上，色差仪的标准由国际照明委员会（CIE）制定，而在中国，色差仪的标准由国家标准化管理委员会制定。
国际上，CIE制定了许多关于色差仪的标准，其中最重要的是CIE 15.2-1986《色度计和色差计》。
这个标准规定了色差仪的基本原理、测量方法、测量误差等方面的内容。
此外，CIE还制定了许多其他的色差仪标准，如CIE 13.3-1995《色度计和色差计的校准》、CIE 116-1995《色度计和色差计的使用指南》等。
在中国，色差仪的标准由国家标准化管理委员会制定。
其中最重要的是GB/T 3978-2008《色差计》。
这个标准规定了色差仪的分类、基本参数、测量方法、校准方法等方面的内容。
此外，国家标准化管理委员会还制定了许多其他的色差仪标准，如GB/T 15683-2008《塑料色差计》、GB/T 18833-2002《电视色差计》等。
总的来说，色差仪的标准是为了保证色差仪的测量结果的准确性和可靠性而制定的。
这些标准不仅是色差仪制造商和使用者的参考，也是国际贸易中颜色标准化的重要依据。
色差仪检测标准
色差仪检测标准色差仪检测标准1.规定色差计算方法色差仪用于测量两个样品之间的色差，并以一个数值表示。
为了使测量结果具有可比较性和可重复性，需要规定统一的色差计算方法。
常用的色差计算方法有：CIELab、CMC(1:1)、CMC(2:1)等。
在此，我们采用CIELab色差计算方法，因为它能较好地反映人眼对颜色的感知。
2.确定标准照明体在进行颜色测量时，需要有一个标准的光源来照明样品。
标准照明体通常采用D65光源，其色温约为6500K，具有较高的显色指数和较广的光谱分布。
在测量时，应确保光源的光谱分布稳定，以避免误差。
3.选取标准观察者人眼对颜色的感知会因个体差异而有所不同。
为了使测量结果具有一致性，需要选取标准观察者。
标准观察者应具有正常的视觉功能，年龄在18-40岁之间，并经过专业培训。
在选取标准观察者时，应尽量减少个体差异对测量结果的影响。
4.明确标准色度系统在进行颜色测量时，需要有一个标准的色度系统作为参考。
常用的标准色度系统有：CIELab、XYZ等。
在此，我们采用CIELab色度系统作为标准，因为它能较好地反映人眼对颜色的感知。
在测量时，应确保色度计的准确性，并进行定期校准。
5.确定标准色度观察者与标准观察者类似，标准色度观察者在选取时也应考虑个体差异对测量结果的影响。
标准色度观察者应具有正常的视觉功能，年龄在18-40岁之间，并经过专业培训。
在选取标准色度观察者时，应尽量减少个体差异对测量结果的影响。
6.标定标准照明体色温在测量时，需要确保标准照明体的色温稳定且准确。
因此，在每次使用前应对标准照明体进行标定。
标定时应采用具有高精度的色温计，并按照规定的操作步骤进行。
标定结果应记录备查。
7.建立颜色参比体为了使颜色测量具有可比较性，需要建立一个标准的颜色参比体。
颜色参比体应是稳定的样品，其颜色属性已知且可靠。
通过比较待测样品与颜色参比体的颜色属性，可以确定待测样品的颜色偏差。
在建立颜色参比体时，应选取具有代表性的样品，并经过严格筛选和验证。
色差仪中L值a值b值
精品文档※色差仪中L 值 a 值 b 值是什么意思？L 表示黑白，也有说亮暗，+表示偏白，-表示偏暗A 表示红绿，+表示偏红，-表示偏绿B 表示黄蓝，+表示偏黄，-表示偏蓝我上面说的都是相对值，单纯的L,A,B 是绝对值，用这三个数值可以在一个三维立体图中，精确的表示出一个颜色的点，用相对值就可以得出和基准点的差异来进行修正总色差ΔΕ= （Δa2+Δb2+Δ2l）1/2色差公式：△E*=[（△L*）2+（△a*）2+（△b*）2]1/2△L=L* 样品-L* 标准（明度差异）△a=a*样品-a*标准（红／绿差异）△b=b* 样品-b 标准（黄／蓝差异）工作原理自动比较样板与被检品之间的颜色差异，输出CIE_Lab--三组数据和比色后的△E、△L、△a、△b四组色差数据。
△E 总色差的大小：⊙ △L+表示偏白，△L--表示偏黑⊙ △a+表示偏红，△a--表示偏绿⊙ △ b+表示偏黄，△ b--表示偏蓝※色差怎麽表示CA（Chromatic Aberration）即色差，CA （Area ）值用来衡量图像的色差水平，这个值越低说明品质越好0-0.5 ：可以忽略，肉眼难以辨认出；0.5-1.0 ：很低，只有受过长期专业训练的人才能勉强发现；1.0-1.5 ：中等，高倍率输出时时常看到，中等镜头的表现；大于 1.5：严重，高倍率输出时非常明显，镜头表现糟糕。
由仪器测量的颜色座标系计算色宽容度和色差之业界标准所属分类：品质管理知识作者：[] 发布日期：2005-12-3 【字体：大中小】由仪器测量的颜色座标系计算色宽容度和色差之业界标准（本标准已获准用於美国国防部）简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979 年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993 年出版的修订版删去了这些章节,并把精品文档颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993 年版本的色差方程中提出了两个列入附件中.Hunter 的LH, aH ,bH 和FMC-2 色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1. 范围1.1 本业界标准包括了两个不透明样本间,如烤漆板, 不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线, 所以业界标准D4086 用於证明仪器测量的结果.由这些程序测定的容差和差值根据CIE1976CIELAB 对立颜色空间中近似一致的颜色感觉表达,如CMC 的容度单位,CIE-94 的容度单位, 由DIN6167 给出的DIN99 色差公式,或新的CIEDE2000 色差单位.基於Hunter 的LH, aH ,bH 相反颜色空间的色差,或Friele-MacAdam-Chickering（FMC-2）颜色空间的色差, 不再推荐用於工业标准.1.2 为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素（例如样本的相近,光泽,质地）可能影响测量色差数据之间的相关性和商业接受性.1.3 本标准没有声称包含所有安全因素,即便要,也须结合它的使用. 本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2. 参考文件2.1 ASTM 标准（略）2.2 其他标准（略）3. 术语3.1 在E284 中的术语和定义可用於此标准.3.2 本标准特有术语的定义3.2.1 比色分光计n---分光计,它包含一个色散元件（例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源）,通常有能力输出色度数据（如三刺激值,推导的颜色座标或表面品质系数）.另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.3.2.1.1 讨论-- 曾经,紫外解析分光光度计用於色度测量.现在,用於颜色测量的仪器有很多普通的组件,而紫外解析分光光度计最适合用在色度量的解析中,这需要非常精确的光谱位置和非常窄的带宽以及适度的基线稳定性.比色分光计被设计用於视觉色度计的数据仿真或作为计算机辅助颜色匹配系统的光谱和色度信息来源. 数字比色法允许更多关於光谱等级和光谱带宽的容差,但需要更高的放射等级稳定性.3.2.2 色宽容度方程,n--- 由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.3.2.2.1 讨论---色宽容度方程将一对样品中的一个设定为标准样计算pass/fail 值.这样,在两个样本间可察觉的差异不变时,交互改变测试样与参考样将导致一个在可预见的接受水平上的色差变化. 而色差方程用颜色空间裏的尺度量化那个颜色空间裏的距离.交互改变参考样与测试样既不改变可查觉的也不改变预知的色差.4. 标准摘要4.1参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5. 意义和应用5.1 原始的基於X,Y,Z 三刺激值和色品座标系x,y 的CIE 颜色标量并不是真正一致的.每个基於CIE 值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域裏的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.5.2 为了标准的一致,CIE 在1976 年推荐使用两套颜色公制.CIELAB 公制以及与其关联的色差方程在涂料, 塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter 的LH aH bH 和FMC-2 标准.这两个精品文档等级标准的表现相对於有经验的视觉来说,太不足了. 相比最近的基於CIELAB 调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时附件也会被同时删除.CIELAB 公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差（差值少於 5.0 ΔE*ab单位）.四个最新定义的方程,这里有文件证明的,高度推荐用於0 到 5.0 ΔE*ab单位范围内的色差.5.3 色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.5.4 在基於仪器测量值选择色宽容度时, 因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.5.5 当色差方程和色宽容度方程按例用於多种不同的光源时, 为了产品在日光下使用,他们已被推导或最优化, 或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:6.1 CIE1931 和1964 的颜色空间不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y 座标和色品座标x 和y,其中:X,Y 和Z 是1931 年或1964 年CIE 标准观察者的三刺激值, 它们遵守照明标准D65 或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y 和Y 的差异中直接计算出来.6.2 1976 年CIE 统一颜色空间L* a* b* 和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉. 它在直角座标系上绘图产生, L*,a*,b* 值的计算如下:式中,三刺激值Xn,Yn,Zn 定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE 标准光源的光谱辐射功率给出, 例如,C,D65 光源或其它日光相, 由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn 是标准光源在Yn 等於100 时的三刺激值.6.2.1 根据L*,a*,b* 得到的两种颜色的总色差ΔE*ab 如下计算:注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L*a*b*色差公式.推荐使用缩写CIELAB（所有单词的首字母）.6.2.2 1976 年CIE 公制（L*a*b*）在一个或多个X/Xn,Y/Yn,Z/Zn 的比值小於0.008856 时没有适当的收敛於零在计算L* 时, 如果正常公式用於Y/Yn 的值大於0.008856, 那麼当Y/Yn 的值小於0.008856 时原公式也许仍然可用.下述修正公式用於Y/Yn 等於或小於0.008856 时:6.2.3 在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn 都小於0,008856, 可用以下修正方程代替正式方程:6.2.4 ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.6.2.5 色差的方向由元素?L*,?a* 和? b* 的量和代数符号表示:其中,L*s,a* s, 和b* s 代表参考或标准. L*B,a* B,b* B 代表测量样品或测量批.元素?L*,?a* 和? b*的符号大致有如下意思:+?L*= 明亮的-?L*= 较暗的+?a*= 较红的(少绿的)-?a*=较绿的(少红的)+? b*= 较黄的(少蓝的)-? b*= 较蓝的(少黄的)6.2.6 为了判断两种颜色色差的方向, 可以计算它们的CIE1976 公制颜色角hab 和CIE1976 公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab 差异可与视觉可察觉的颜色差异联系起来.同样的, 色度差值ΔC*ab ([C*ab]batch -[C*ab]standard) 可与视觉可察觉的色度差异联系起来.6.2.7 为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976 公制色差来计算ΔH*ab, 公式如下:其中, ΔE*ab在 6.2.1 中计算. ΔC*ab在6.2.6 中计算;於是方程:包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab 的相对贡献.这种计算公制色差的方法没有包含关於色差符号( 正或负)的信息, 对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:6.3 CMC 色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists 英联邦染色师与配色师颜色测量委员会在英国J&P 涂装线公司承担了改进JPC79 公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I 的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB 模型中的元素已经那样做了.图1显示了CIELAB 的色度板(a*, b*), 有大量的CMC 椭球画在板上. 这个图形清楚地显示了椭球区域随CIELAB 公制色度L*ab 的增加和改变CIELAB 公差颜色角而带来的改变. CMC 元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味著光亮度的差异占到色度和色调差异重要性的一半. 值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的有适度质地的,可用(1:1)到(2:1)之间的中间值.而值(1.3:1)最经常被报道.参数cf 是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出, 但通常需要转换成弧度,以便在数字电脑上处理.6.4 CIE94 色宽容度方程,这个色宽容度方程的发展是由CMC 色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC 方程,它基於CIELAB 颜色公制并用CIELAB 颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB 颜色空间.它的额外函数比CMC 中的方程要简单得多.CIE94 的色宽容度计算如下:精品文档不像其它早先的色差方程,CIE94 是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显著不同.这些测试条件由表 1 给出:表 1 CIE94 色宽容度方程的基本条件特性要求照明D65 光源样品照明度1000lx 观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸>4°对象视角样品分离最小可能色差大小0 到 5 个CIELAB 单位样品结构视觉均一参数kL ,kC ,kH 是可被用於补偿质地和其它样本表达效果的参变因素,同时kv基於工业偏差调整色宽容度量的大小.参数SL,SC,SH 用於表现CIELAB 颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:6.5 DIN99 色差方程—由Rohner 和Rich 发表於1996 年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式, 一个用CIELAB 的对数座标系而不是用CMC 和CIE94 的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167 标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94 色宽容度公式的空间相符.它不须如CIELAB 颜色空间利用鉴定的样本作为变形距离的来源.还有,当轴L*,C* 和h*ab 与光亮度,色度颜色的感觉相联系时,即不是X,Y,Z 的三刺激值也不是CIELAB 轴a*,b* 是感觉可变的, 它似乎适合於随wcbbw- fechner 的感觉规律去标度颜色空间的差异和距离.这产生了一个相对易用和对CMC 或CIE94 有相同表现的公式.它也消除了讨厌的基於CIELAB 变形的参考色.这样计算的色差只基於在DIN99 空间的欧氏距离. 计算DIN99 公式的程序如下:其中,下标S 指产品标准,下标B指现在的产品批或测试样.默认参数是: KE=KCH=1, KE(1:KCH).对纺织品应遵如下平衡关系,为获得相对於CMC(l=2,c=1) 差异的等价计算差异,可用参数:2(1:0.5), 就是说KE =2, KCH =0.5.6.6 CIEDE2000 色差方程---- 这个色差方程的发展是由研究CMC 和CIE94 哪个色差方程表现更好而引发的.在研究过程中,研究者得到的结论是没有公式是真正最优的.所以CIE 建立了一个新的技术委员会,TC 1-47, 颜色&光泽度依赖修正工业色差方程,去推荐一个新方程改进这两个色宽容度方程的缺点.色宽容度方程的一个主要缺点是用CIELAB 颜色空间里的参考颜色去计算CIELAB 颜色空间的局部变形.当验证的两个样本颠倒过来(将原始测量样为参考样而原来的参考样为测量样),计算的结果是不同的.这与所观察的是矛盾的.明显的,两个样品只是通过互换角色不应该有量的差别.通过应用两个样本间的算术平均色去计算CIELAB 颜色空间的局部变形,两个样品的角色可以随意互换而不影响计算色差的量,完全符合目视评估.CIE TC1-47 的报告显示, 经过大批样品,CIEDE2000 比CMC 和CIE94 都做得好.CIEDE2000 的色差由下式计算:样本或工业依赖参数是KL,KC,KH 并且颜色空间依赖参数是SL,SL,SH 和RT.三个S 项在,假定为直角的,CIELAB 坐标系中.并且RT 项用於计算CIELAB 图中蓝色和紫蓝区域的旋转色差量.四个颜色空间量计算如下:在本式中并不明显,所有展示的角都以角度出,包括Δθ都必须转换成弧度,为了在数字计算机上进行三角解析.6.6.1 用参考和测试样CIELAB 颜色坐标系的算术平均值计算CIELAB 颜色空间的局部变形产生了一个新问题.现在的基於CIELAB 变形空间的标准位置色宽容度差异方程允许使用者预设按受量.这对於一定的依织品资料排架应用和成图品质控制图很方便.这样的设定对於CIEDE2000 是不可能的.根据修整的空间坐标系L*a'b绘* 出一组颜色即不可能也不合理,因为a'是由每对颜色独立地决定.这样,该方程只适合於在成对产品,标准产品和产出测试样,之间进行比较.但不可用於统计制程控制.7. 测量试样:7.1 本业界标准没有包含样品制备技术.除了其他指定的或同意的, 准备样品应与适当的测试方法和标准一致8. 程序8.1 按标准E805 选择合适的颜色测量几何条件.8.2 按手册指南和标准E1164 所给程序操作仪器.8.3 如果用分光比色计,依次,在足够数量的波长间隔内获得参考样和测试样的反射值,精确计算CIE 三刺激值.详见标准E308.8.4 每样表面至少测量三个部位去获得数据统一的方向.记录每次测量的位置.9. 计算9.1 计算色标值L*,a*,b* 和局部宽容度系数(SL,SC,SH), 如果不是自动得到.9.2 计算色差ΔE*ab, ΔECMC和它们的元素,或ΔE94 , ΔE99或, ΔE00,如果不是自动得到,如 6.2-6.6 所述计算.10. 报告10.1 报告以下信息:10.1.1 总色差ΔECMCΔ, E94, ΔE99,或ΔE00,每样依其参考.10.1.2 对於CIELAB 色差, L*,a*,b* 是参考样的,ΔL*, Δa*, Δ如b果*需要还有Δhab,Δc*ab和ΔH*ab 对每样.10.1.3 对其他色宽容度或色差尺度,只有CIELAB 的相关值可被作为局部变形报告出来, 不需要提供连续的, 视觉修正参数.10.1.4 对不均一样品,色差值属於样品的不同区域.10.1.5 描述或说明制备样品的方法.10.1.6 按操作者姓名和仪器号以及使用的色标体系鉴定仪器.11. 精度和偏差11.1 测试方法的精度和偏差不能同测试的样品和材料分开来.由於本业界标准没有强调与样品的制备和表达有关的话题,无法最终明确可达到的精度和偏差.下一步,可用商业合作测试项目的数据说明一种材料的精度.因为很多三角函数包括在颜色空间的计算中,所以所有的计算应在IEEE 浮点格式中计算机体系可提供的最大量的精度范围内,即通常所说的双精度格式.11.2 协作测试服务, 颜色和色差合作参数项目,已经调查了颜色的精度和色差测量法,并且从1971 年开始每季度公布多对涂装片以展示微小色差.在一个最近的典型的调查裏,包含了118 个仪器.表2 给出了在相互比较中分开考虑的不同仪器组的平均色差和它们的标准偏离,以及解析和测量条件.11.2.1 可再生性- 基於实验室间的标准偏离,由不同实验室里的操作员测量有刻度的白纸原料上不透明、无光粗糙的烤漆层得到的两个色差结果,其差值不应大於表 2 中R* 栏列出的值.11.3 精度 - 基於实验室内的标准偏差,色差精度的测量,总结在表 2 里.与文章(14，15)中报道的颜色测量精度值相等,所以可以代表所有样品材料的精度.12 关键词12.1 颜色,色差,颜色尺度,颜色空间,色宽容度.表 2 由不同的测试和解析条件决定的计算色差偏离测量条件几何光源观察者△ E 方程仪器数平均值△ E 标准偏差R*A45°/0 ° D65 1964 CIELAB 54 1.05 0.07 0.2145°/0 ° D65 1964 CMC（2:1） 54 0.55 0.03 0.09SphereB D65 1964 CIELAB 282 1.00 0.06 0.18SphereB D65 1964 CMC（2:1） 282 0.53 0.03 0.09 用仪器测定颜色一致性的方法计算色差※色差和白度的定义？色差有三个意思：（一）各种波长的光将以不同的程度而色散。
色差仪中L值a值b值是什么意思
※色差仪中L值a值b值是什么意思？L表示黑白，也有说亮暗，+表示偏白，-表示偏暗A表示红绿，+表示偏红，-表示偏绿B表示黄蓝，+表示偏黄，-表示偏蓝我上面说的都是相对值，单纯的L,A,B是绝对值，用这三个数值可以在一个三维立体图中，精确的表示出一个颜色的点，用相对值就可以得出和基准点的差异来进行修正总色差ΔΕ =（Δa2+Δb2+Δl2）1/2※色差怎麽表示CA(Chromatic Aberration)即色差，CA（Area）值用来衡量图像的色差水平，这个值越低说明品质越好。
0-0.5：可以忽略，肉眼难以辨认出；0.5-1.0：很低，只有受过长期专业训练的人才能勉强发现；1.0-1.5：中等，高倍率输出时时常看到，中等镜头的表现；大于1.5：严重，高倍率输出时非常明显，镜头表现糟糕。
由仪器测量的颜色座标系计算色宽容度和色差之业界标准所属分类：品质管理知识作者：[] 发布日期：2005-12-3 【字体：大中小】由仪器测量的颜色座标系计算色宽容度和色差之业界标准(本标准已获准用於美国国防部)简介本标准最初是许多独立发行的色差的仪器评估方法合并的结果.正如在1979年修订的,它包括四个可用仪器测得颜色标量值的颜色空间,其中很多内容业已废弃, 不同色标值下的色差可由十个方程计算得出.根据现代颜色测量技术,仪器,校正标准和方法,测量程序只有很少的意义.1993年出版的修订版删去了这些章节,并把颜色空间和成熟的色差方程,限定为三个广泛应用於烤漆和相关涂装工业的方程.本次修订又增加了两个新的色宽容度方程,并为历史意义从1993年版本的色差方程中提出了两个列入附件中.Hunter的LH, aH ,bH和FMC-2色差方程不再推荐.这次修订也使本标准的地位从方法过度到业界标准.1.范围1.1 本业界标准包括了两个不透明样本间,如烤漆板,不透明塑胶,纺织品样本等的,色宽容度和微小色差的计算.它基於采用日光光源的用仪器测量的颜色座标系.考虑到所测样本可能是同色异谱,通过视觉相似的颜色占有不同的光谱曲线,所以业界标准D4086用於证明仪器测量的结果.由这些程序测定的容差和差值根据CIE1976CIELAB对立颜色空间中近似一致的颜色感觉表达,如CMC的容度单位,CIE-94的容度单位, 由DIN6167给出的DIN99色差公式,或新的CIEDE2000色差单位.基於Hunter的LH, aH ,bH相反颜色空间的色差,或Friele-MacAdam-Chickering(FMC-2)颜色空间的色差,不再推荐用於工业标准.1.2 为了产品的规范,买方和卖方应就样品和参考样之间容许的色差以及计算色宽容度的程序达成一致.每种材料和每次使用的测试条件都需要明确的色宽容度,因为其他外观因素(例如样本的相近,光泽,质地)可能影响测量色差数据之间的相关性和商业接受性.1.3 本标准没有声称包含所有安全因素,即便要,也须结合它的使用.本标准使用者有责任建立合适的安全和健康条件并注意适当的调整使用需求.2.参考文件2.1 ASTM标准(略)2.2其他标准(略)3.术语3.1在E284中的术语和定义可用於此标准.3.2本标准特有术语的定义3.2.1比色分光计n---分光计,它包含一个色散元件(例如棱镜,光栅,干涉过滤器,可调的或不连续的系列单色光源),通常有能力输出色度数据(如三刺激值,推导的颜色座标或表面品质系数).另外,比色分光计也可以根据色度数据的来源报告潜在的光谱数据.3.2.1.1 讨论----曾经,紫外解析分光光度计用於色度测量.现在,用於颜色测量的仪器有很多普通的组件,而紫外解析分光光度计最适合用在色度量的解析中,这需要非常精确的光谱位置和非常窄的带宽以及适度的基线稳定性.比色分光计被设计用於视觉色度计的数据仿真或作为计算机辅助颜色匹配系统的光谱和色度信息来源. 数字比色法允许更多关於光谱等级和光谱带宽的容差,但需要更高的放射等级稳定性.3.2.2 色宽容度方程,n---由可接受性评估得到的一个数学表达式,它基於颜色空间座标系扭曲了该颜色空间的度量,关於一个参考颜色,为了使单个光泽通过.3.2.2.1 讨论---色宽容度方程将一对样品中的一个设定为标准样计算pass/fail值.这样,在两个样本间可察觉的差异不变时,交互改变测试样与参考样将导致一个在可预见的接受水平上的色差变化.而色差方程用颜色空间裏的尺度量化那个颜色空间裏的距离.交互改变参考样与测试样既不改变可查觉的也不改变预知的色差.4.标准摘要4.1参考样与测试样本间的颜色差异由基於光谱或过滤器的色度计测量得来.据标准E308,从光谱仪器上读出的反射系数可经计算转化为颜色等级量,这些颜色等级量也可以从带自动计算的光谱仪器上直接读出.色差的单位是从这些颜色等级量中计算出来的,并近似等於参考和测试样间可察觉的色差.5.意义和应用5.1 原始的基於X,Y,Z三刺激值和色品座标系x,y的CIE颜色标量并不是真正一致的.每个基於CIE 值的后续颜色标量都有用於提供某种程度上的一致性的额外因素,这样在不同颜色区域裏的色差将更有可比性.另一方面,由不同颜色标量体系计算的相同样品的色差不可能一致.为避免混乱,样品的色差或相关的容差只有在它们从同一个颜色标量体系中得到时才可比较. 在所有颜色样本中,没有简单的因素可被用於从一个差值或容差单位体系到另一个体系间精确地转换色差和色宽容度.5.2 为了标准的一致,CIE在1976年推荐使用两套颜色公制.CIELAB公制以及与其关联的色差方程在涂料,塑胶,纺织物和相关工业中得到了广泛认可.同时,它没有完全取代Hunter的LH aH bH和FMC-2标准.这两个等级标准的表现相对於有经验的视觉来说,太不足了.相比最近的基於CIELAB 调整优化的色宽容度方程,它们不再被推荐了. 因此,包括附件中的两个老的标准,在本标准中只有历史意义.预期将来在修改本业界标准时,附件也会被同时删除.CIELAB公制,就其本身,在本业界标准中也不被推荐去描述小的,中等的色差(差值少於 5.0ΔE*ab单位).四个最新定义的方程,这里有文件证明的,高度推荐用於0到5.0ΔE*ab单位范围内的色差.5.3色宽容度方程的使用者发现,在每个体系中,总合三个色差元素向量组成一个单独的标量值,可以有效的判定样本颜色是否在一个标准指定的色宽容度内.然而,为了控制产品的颜色,可能不仅要知道偏离标准的量,而且要知道偏离的方向.可以通过例出三个由仪器决定的色差元素来得到关於少量色差偏离方向的信息.5.4在基於仪器测量值选择色宽容度时,因该小心地与关於颜色、光亮度差异的可接受性的视觉评估和用惯例D1729 得到的饱和度相关.三个这里给出的宽容度方程已被广泛的验证,验证的对象包括纺织品和塑胶,显示出与视觉评估一致并在视觉判断的实验不确定性之内.这就是说,方程本身错误分类色差的苹率不再超过最有经验的颜色匹配师.5.5当色差方程和色宽容度方程按例用於多种不同的光源时,为了产品在日光下使用,他们已被推导或最优化,或二者都有.在其他光源下的计算结果,可能不具有与视觉判断好的相关性.不在日光下应用宽容度方程将需要在体节性水平上的视觉构造如标准D4086.6. 色差和色宽容度的描述:6.1 CIE1931和1964的颜色空间----不透明样本的日光颜色由颜色空间中的点表示,该空间由三个互相垂直的轴表示,三个轴分别为代表光亮度的Y座标和色品座标x和y,其中:X,Y和Z是1931年或1964年CIE标准观察者的三刺激值,它们遵守照明标准D65或其他日光相.这些标度没有提供可感知的统一颜色空间.结果是色差很少从x,y和Y的差异中直接计算出来.6.2 1976年CIE统一颜色空间L* a* b*和色差方程.这是一个接近统一的颜色空间,它基於三刺激值的非线性扩展.它提供差异以产生三个相反的轴,这三个轴分别近似於黑色--白色,红色--绿色和黄色--蓝色的视觉感觉.它在直角座标系上绘图产生, L*,a*,b*值的计算如下:式中,三刺激值Xn,Yn,Zn定义了名义上的白目标色刺激的颜色.通常,白目标色刺激由一个CIE标准光源的光谱辐射功率给出,例如,C,D65光源或其它日光相,由良好的反射扩散体反射入观察者的眼内.在这些条件下,Xn,Yn,Zn是标准光源在Yn等於100时的三刺激值.6.2.1 根据L*,a*,b*得到的两种颜色的总色差ΔE*ab如下计算:注意,所定义的颜色空间叫CIE1976 L*a*b*颜色空间并且色差方程是CIE1976 L*a*b*色差公式.推荐使用缩写CIELAB(所有单词的首字母).6.2.2 1976年CIE公制(L*a*b*)在一个或多个X/Xn,Y/Yn,Z/Zn的比值小於0.008856时没有适当的收敛於零.在计算L*时, 如果正常公式用於Y/Yn的值大於0.008856,那麼当Y/Yn的值小於0.008856时原公式也许仍然可用.下述修正公式用於Y/Yn等於或小於0.008856时:6.2.3 在计算a*和b*时,如果X/Xn,Y/Yn,Z/Zn都小於0,008856,可用以下修正方程代替正式方程: 6.2.4 ΔE*ab的量没有指出差异的特性因为它没有指出关於颜色,色度和光亮度差异的相对量和方向.6.2.5 色差的方向由元素∆L*,∆a*和∆ b*的量和代数符号表示:其中,L*s,a* s,和b* s代表参考或标准. L*B,a* B,b* B代表测量样品或测量批.元素∆L*,∆a*和∆ b*的符号大致有如下意思:+∆L*=明亮的-∆L*=较暗的+∆a*=较红的(少绿的)-∆a*=较绿的(少红的)+∆ b*=较黄的(少蓝的)-∆ b*=较蓝的(少黄的)6.2.6 为了判断两种颜色色差的方向,可以计算它们的CIE1976公制颜色角hab和CIE1976公制色度C*ab,公式如下:除了非常深的颜色外,测试样品和参考样品间的颜色角hab差异可与视觉可察觉的颜色差异联系起来.同样的,色度差值ΔC*ab ([C*ab]batch-[C*ab]standard) 可与视觉可察觉的色度差异联系起来. 6.2.7 为了判断两种颜色间的不同光亮度,色度和颜色对总色差的贡献,可用CIE1976公制色差来计算ΔH*ab,公式如下:其中, ΔE*ab在6.2.1中计算. ΔC*ab在6.2.6中计算;於是方程:包含的项目显示了光亮度差异ΔL*,色度差异ΔC*ab和颜色差异ΔH*ab 对总色差ΔE*ab的相对贡献.这种计算公制色差的方法没有包含关於色差符号(正或负)的信息,对於接近中性轴的一对颜色的判断可能不稳定.一个可改正这两种问题的选择性方法已被提出:6.3 CMC色宽容度方程:--The Colour Measuremant Committee of Society of Dyers and Colourists英联邦染色师与配色师颜色测量委员会在英国J&P涂装线公司承担了改进JPC79公差方程结果的任务.它是CIELAB方程和当地最优的处於标准位置的产生了FMC-I的方程的结合.它更注重光亮度,色度和颜色改变引起的直接知觉,取代了老的注重光亮度,红绿和黄蓝色的方程. 它的目的是用作单个色泽的判断方程.现在不需用感觉元素去分解原方程—CIELAB模型中的元素已经那样做了.图1显示了CIELAB的色度板(a*, b*),有大量的CMC椭球画在板上.这个图形清楚地显示了椭球区域随CIELAB公制色度L*ab的增加和改变CIELAB公差颜色角而带来的改变. CMC元素和单个宽容度如下计算:参数(l,c)是系统偏差或参数效应如质地和样本差别的补偿.最普通的值是(2:1),用於纺织品和通过成型模仿纺织材料的塑料.这就意味著光亮度的差异占到色度和色调差异重要性的一半.值(1:1)通常代表一个仅仅能感觉到的差异,用於需要非常严格的容差或具有光泽的表面.对於不光滑的,无规粗糙的,有适度质地的,可用(1:1)到(2:1)之间的中间值.而值(1.3:1)最经常被报道.参数cf是一个商业参数,用於调整容差区域的总量,而接受或拒绝的决定也可以以色宽容度的单位量为基础.颜色依赖函数定义如下:所有的角由角度给出,但通常需要转换成弧度,以便在数字电脑上处理.6.4 CIE94色宽容度方程,这个色宽容度方程的发展是由CMC色宽容度方程的成功促进的,它主要从汽车钢板烤漆的目视观察得来.正如CMC方程,它基於CIELAB颜色公制并用CIELAB颜色空间里的标准位置推导出一系列解析函数修正标准周围区域的CIELAB颜色空间.它的额外函数比CMC中的方程要简单得多.CIE94的色宽容度计算如下:不像其它早先的色差方程,CIE94是由一系列良好定义的条件得来的,在这些条件下方程将提供最佳结果,而偏离这些条件将导致与目视评估的色差显著不同.这些测试条件由表1给出:表1 CIE94色宽容度方程的基本条件特性要求照明D65光源样品照明度1000lx观测正常颜色视觉背景统一中性灰色监视模式目标样品尺寸>4°对象视角样品分离最小可能色差大小0到5个CIELAB单位样品结构视觉均一参数kL ,kC ,kH是可被用於补偿质地和其它样本表达效果的参变因素,同时kv基於工业偏差调整色宽容度量的大小.参数SL,SC,SH用於表现CIELAB颜色空间的局部变形,基於那个空间中的标准样本位置.它用下述方程计算:6.5 DIN99色差方程—由Rohner和Rich发表於1996年的论文促进了德国标准协会更进一步发展和标准化一个改良的翻译作为新的色差公式,一个用CIELAB的对数座标系而不是用CMC和CIE94的线性和双曲线函数的球状颜色空间模型.该方程由DIN6167标准推导和证明.它提供了一个经轴旋转和对数扩张的新轴去与CIE94色宽容度公式的空间相符.它不须如CIELAB颜色空间利用鉴定的样本作为变形距离的来源.还有,当轴L*,C*和h*ab与光亮度,色度颜色的感觉相联系时,即不是X,Y,Z的三刺激值也不是CIELAB轴a*,b*是感觉可变的,它似乎适合於随wcbbw- fechner的感觉规律去标度颜色空间的差异和距离.这产生了一个相对易用和对CMC或CIE94有相同表现的公式.它也消除了讨厌的基於CIELAB 变形的参考色.这样计算的色差只基於在DIN99空间的欧氏距离.计算DIN99公式的程序如下:其中,下标S指产品标准,下标B指现在的产品批或测试样.默认参数是: KE=KCH=1, KE(1:KCH).对纺织品应遵如下平衡关系,为获得相对於CMC(l=2,c=1)差异的等价计算差异,可用参数:2(1:0.5),就是说KE =2, KCH =0.5.6.6 CIEDE2000色差方程------这个色差方程的发展是由研究CMC和CIE94哪个色差方程表现更好而引发的.在研究过程中,研究者得到的结论是没有公式是真正最优的.所以CIE建立了一个新的技术委员会,TC 1-47, 颜色&光泽度依赖修正工业色差方程,去推荐一个新方程改进这两个色宽容度方程的缺点.色宽容度方程的一个主要缺点是用CIELAB颜色空间里的参考颜色去计算CIELAB颜色空间的局部变形.当验证的两个样本颠倒过来(将原始测量样为参考样而原来的参考样为测量样),计算的结果是不同的.这与所观察的是矛盾的.明显的,两个样品只是通过互换角色不应该有量的差别.通过应用两个样本间的算术平均色去计算CIELAB颜色空间的局部变形,两个样品的角色可以随意互换而不影响计算色差的量,完全符合目视评估.CIE TC1-47的报告显示, 经过大批样品,CIEDE2000比CMC和CIE94都做得好.CIEDE2000的色差由下式计算:样本或工业依赖参数是KL,KC,KH并且颜色空间依赖参数是SL,SL,SH和RT.三个S项在,假定为直角的,CIELAB坐标系中.并且RT项用於计算CIELAB图中蓝色和紫蓝区域的旋转色差量.四个颜色空间量计算如下:在本式中并不明显,所有展示的角都以角度出,包括Δθ都必须转换成弧度,为了在数字计算机上进行三角解析.6.6.1 用参考和测试样CIELAB颜色坐标系的算术平均值计算CIELAB颜色空间的局部变形产生了一个新问题.现在的基於CIELAB变形空间的标准位置色宽容度差异方程允许使用者预设按受量.这对於一定的依织品资料排架应用和成图品质控制图很方便.这样的设定对於CIEDE2000是不可能的.根据修整的空间坐标系L*a’b*绘出一组颜色即不可能也不合理,因为a’是由每对颜色独立地决定.这样,该方程只适合於在成对产品,标准产品和产出测试样,之间进行比较.但不可用於统计制程控制.7.测量试样:7.1 本业界标准没有包含样品制备技术.除了其他指定的或同意的,准备样品应与适当的测试方法和标准一致.8.程序8.1 按标准E805选择合适的颜色测量几何条件.8.2 按手册指南和标准E1164所给程序操作仪器.8.3 如果用分光比色计,依次,在足够数量的波长间隔内获得参考样和测试样的反射值,精确计算CIE 三刺激值.详见标准E308.8.4 每样表面至少测量三个部位去获得数据统一的方向.记录每次测量的位置.9.计算9.1计算色标值L*,a*,b*和局部宽容度系数(SL,SC,SH),如果不是自动得到.9.2计算色差ΔE*ab, ΔECMC和它们的元素,或ΔE94 ,ΔE99,或ΔE00,如果不是自动得到,如6.2-6.6所述计算.10.报告10.1报告以下信息:10.1.1总色差ΔECMC,ΔE94,ΔE99,或ΔE00,每样依其参考.10.1.2对於CIELAB色差, L*,a*,b*是参考样的,ΔL*,Δa*,Δb*如果需要还有Δhab,Δc*ab和ΔH*ab对每样.10.1.3 对其他色宽容度或色差尺度,只有CIELAB的相关值可被作为局部变形报告出来,不需要提供连续的,视觉修正参数.10.1.4对不均一样品,色差值属於样品的不同区域.10.1.5描述或说明制备样品的方法.10.1.6按操作者姓名和仪器号以及使用的色标体系鉴定仪器.11.精度和偏差11.1 测试方法的精度和偏差不能同测试的样品和材料分开来.由於本业界标准没有强调与样品的制备和表达有关的话题,无法最终明确可达到的精度和偏差.下一步,可用商业合作测试项目的数据说明一种材料的精度.因为很多三角函数包括在颜色空间的计算中,所以所有的计算应在IEEE浮点格式中计算机体系可提供的最大量的精度范围内,即通常所说的双精度格式.11.2 协作测试服务,颜色和色差合作参数项目,已经调查了颜色的精度和色差测量法,并且从1971年开始每季度公布多对涂装片以展示微小色差.在一个最近的典型的调查裏,包含了118个仪器.表2给出了在相互比较中分开考虑的不同仪器组的平均色差和它们的标准偏离,以及解析和测量条件. 11.2.1可再生性----基於实验室间的标准偏离,由不同实验室里的操作员测量有刻度的白纸原料上不透明、无光粗糙的烤漆层得到的两个色差结果,其差值不应大於表2中R*栏列出的值.11.3精度----基於实验室内的标准偏差,色差精度的测量,总结在表2里.与文章(14，15)中报道的颜色测量精度值相等,所以可以代表所有样品材料的精度.12关键词12.1颜色,色差,颜色尺度,颜色空间,色宽容度.表2 由不同的测试和解析条件决定的计算色差偏离测量条件几何光源观察者△E 方程仪器数平均值△E 标准偏差R*A45°/0° D65 1964 CIELAB 54 1.05 0.07 0.2145°/0° D65 1964 CMC(2:1) 54 0.55 0.03 0.09SphereB D65 1964 CIELAB 282 1.00 0.06 0.18SphereB D65 1964 CMC(2:1) 282 0.53 0.03 0.09用仪器测定颜色一致性的方法计算色差※色差和白度的定义？色差有三个意思：（一）各种波长的光将以不同的程度而色散。
