盐雾试验常用的三种方法
304不锈钢盐雾测试简单的测试方法
304不锈钢盐雾测试简单的测试方法304不锈钢盐雾测试简单的测试方法介绍盐雾测试是一种常用的检测304不锈钢耐腐蚀性能的方法。
通过将304不锈钢样品暴露在盐雾环境中，观察其表面变化和腐蚀程度，可以评估其耐腐蚀性能的优劣。
下面将详细介绍几种常用的304不锈钢盐雾测试方法。
1. NSS测试NSS (Neutral Salt Spray)测试是最常用的盐雾测试方法之一。
其测试液为5%食盐溶液，温度为35℃，PH值为。
测试时间一般为24小时或更长，具体视需求而定。
•测试步骤：1.准备好304不锈钢样品，并确保其表面完整无损。
2.将样品放入盐雾测试箱中，确保样品间的距离足够，不要发生相互干扰。
3.设置测试时间。
4.进行测试，并监测样品的变化。
•监测指标：–观察并记录样品表面的变化，如氧化、锈蚀、脱漆等。
–根据样品的腐蚀情况评估其耐腐蚀性能。
2. CASS测试CASS (Copper Accelerated Acetic Acid Salt Spray)测试是NSS测试的改进版本，通过加入醋酸铜以加速盐雾腐蚀过程。
相比NSS 测试，CASS测试能更快地评估304不锈钢的耐腐蚀性能。
•测试步骤：1.准备好304不锈钢样品，并确保其表面完整无损。
2.将样品放入CASS测试箱中，确保样品间的距离足够，不要发生相互干扰。
3.设置测试时间，通常为16-20小时。
4.进行测试，并监测样品的变化。
•监测指标：–观察并记录样品表面的变化，如氧化、锈蚀、脱漆等。
–根据样品的腐蚀情况评估其耐腐蚀性能。
3. SWAAT测试SWAAT (Seawater Acidified Acetic Acid Test)测试是一种模拟海洋环境的盐雾测试方法，对304不锈钢的耐蚀性进行评估。
•测试步骤：1.准备好304不锈钢样品，并确保其表面完整无损。
2.将样品放入SWAAT测试箱中，确保样品间的距离足够，不要发生相互干扰。
3.设置测试时间，通常为48小时。
盐雾试验测试方法有哪些
盐雾试验测试方法有哪些
导言
盐雾试验是一种用来模拟海洋环境下的腐蚀作用的试验方法，主要用于测试材料、涂层等在盐雾环墨下的抗腐蚀性能。
盐雾试验测试方法有多种，下面将介绍一些常用的盐雾试验测试方法。
1. NSS盐雾试验
NSS盐雾试验是最常见的盐雾试验方法之一。
在这种试验中，将氯化钠固体加入蒸馏水中形成盐溶液，然后通过喷洒方式，将这种盐溶液喷洒到测试样品表面进行试验。
2. ASS盐雾试验
ASS盐雾试验是一种模拟人为施加严酷腐蚀环境的试验方法。
在这种试验中，盐溶液中除氯化钠外还加入硫化氢气体，以模拟恶劣环境下的腐蚀情况。
3. CASS盐雾试验
CASS盐雾试验是一种加速性的盐雾试验方法。
在这种试验中，使用稀释的硫酸和氯化铜，加入稀释硫酸的目的是加速试验过程，使得样品在短时间内暴露在恶劣环境下。
4. SWAAT盐雾试验
SWAAT盐雾试验是一种模拟含有氨等气体的盐雾试验方法。
这种试验是为了模拟气候对材料的腐蚀影响而设计的。
结论
在进行盐雾试验时，选择适合的试验方法非常重要，不同的试验方法会受到不同因素的影响。
因此，在选择盐雾试验方法时，需要考虑实际使用环境、材料特性等因素，以确保测试结果的准确性和可靠性。
盐雾试验方法有几种
盐雾试验方法有几种
盐雾试验是一种常用的环境试验手段，用于模拟海洋环境中的腐蚀作用，评估材料、涂层等在恶劣环境下的耐蚀性能。
盐雾试验方法主要有以下几种：
1. 持续盐雾试验
持续盐雾试验是最常见的一种方法，利用盐水喷雾箱产生盐雾环境，将试验样品置于其中暴露一定时间，观察其表面变化和损坏程度，以评估其耐腐蚀性能。
2. 循环盐雾试验
循环盐雾试验是在持续盐雾试验的基础上增加加湿和干燥的循环过程，模拟更加恶劣的气候环境，加速试验样品的腐蚀速度，使评估更为严格和全面。
3. 饱和盐水浸泡试验
饱和盐水浸泡试验是将试验样品完全浸泡在预先配制的饱和盐水中一定时间，观察样品在液体中的腐蚀情况，适用于评估材料的抗渗透性和耐久性。
4. 盐雾凝结试验
盐雾凝结试验是将试验样品暴露在盐雾环境中，通过加热或其他手段使盐雾凝结在试验样品表面，模拟真实环境中的雾露腐蚀作用，评估试验样品的耐蚀性能。
以上就是盐雾试验的几种常见方法，每种方法都有其独特的优势和适用范围，选择合适的试验方法可以更准确地评估材料或涂层在恶劣环境下的耐蚀性能，为产品设计和质量控制提供有力支持。
盐雾试验方法
盐雾试验方法
盐雾试验是一种常用的腐蚀试验方法，用于评估材料和涂层在
盐雾环境中的耐蚀性能。
本文将介绍盐雾试验的基本原理、试验方
法以及注意事项。
盐雾试验的基本原理是将盐水喷雾在试样表面，模拟海洋气候
环境下的腐蚀作用，通过观察试样的腐蚀情况来评估材料的耐蚀性能。
盐雾试验主要用于金属材料、涂层、电镀层等的耐蚀性能评定，以及新材料、新工艺的研发和改进。
盐雾试验的方法包括恒温恒湿盐雾试验、周期盐雾试验和循环
盐雾试验。
恒温恒湿盐雾试验是将试样置于恒温恒湿的盐雾环境中，观察一定时间后试样的腐蚀情况。
周期盐雾试验是在盐雾环境和常
温常湿环境之间交替进行，模拟真实环境下的腐蚀情况。
循环盐雾
试验是在盐雾环境中周期性地进行干湿循环，模拟海洋气候环境下
的腐蚀作用。
在进行盐雾试验时，需要注意以下事项，首先，选择合适的盐
雾试验设备和试验条件，确保试验结果的准确性和可靠性。
其次，
对试样的准备和处理要求严格，包括试样的清洁、表面处理和标准
化处理。
最后，进行试验过程中需要严格控制试验环境和监测试样的腐蚀情况，确保试验的有效进行和结果的准确性。
总之，盐雾试验是一种重要的腐蚀试验方法，对于材料和涂层的耐蚀性能评定具有重要意义。
通过本文的介绍，相信大家对盐雾试验的基本原理、试验方法以及注意事项有了更深入的了解，希望能够对大家的工作和研究有所帮助。
盐雾试验常用的三种方法

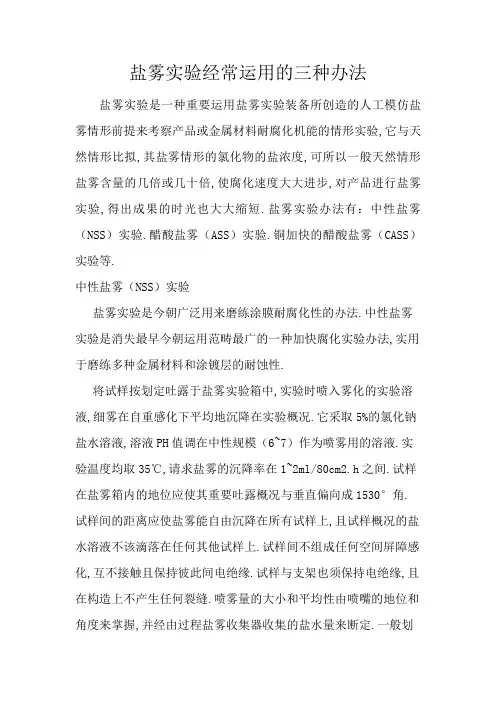

盐雾实验经常运用的三种办法盐雾实验是一种重要运用盐雾实验装备所创造的人工模仿盐雾情形前提来考察产品或金属材料耐腐化机能的情形实验,它与天然情形比拟,其盐雾情形的氯化物的盐浓度,可所以一般天然情形盐雾含量的几倍或几十倍,使腐化速度大大进步,对产品进行盐雾实验,得出成果的时光也大大缩短.盐雾实验办法有：中性盐雾（NSS）实验.醋酸盐雾（ASS）实验.铜加快的醋酸盐雾（CASS）实验等.中性盐雾（NSS）实验盐雾实验是今朝广泛用来磨练涂膜耐腐化性的办法.中性盐雾实验是消失最早今朝运用范畴最广的一种加快腐化实验办法,实用于磨练多种金属材料和涂镀层的耐蚀性.将试样按划定吐露于盐雾实验箱中,实验时喷入雾化的实验溶液,细雾在自重感化下平均地沉降在实验概况.它采取5%的氯化钠盐水溶液,溶液PH值调在中性规模（6~7）作为喷雾用的溶液.实验温度均取35℃,请求盐雾的沉降率在1~2ml/80cm2.h之间.试样在盐雾箱内的地位应使其重要吐露概况与垂直偏向成1530°角.试样间的距离应使盐雾能自由沉降在所有试样上,且试样概况的盐水溶液不该滴落在任何其他试样上.试样间不组成任何空间屏障感化,互不接触且保持彼此间电绝缘.试样与支架也须保持电绝缘,且在构造上不产生任何裂缝.喷雾量的大小和平均性由喷嘴的地位和角度来掌握,并经由过程盐雾收集器收集的盐水量来断定.一般划定喷雾24h后,在80c㎡的程度面积上每小时平均应收集到12ml 盐水,个中NaCl浓度应在5±1%规模.因为实验的产品.材料和涂镀层的种类不合,实验总时光可在83000h规模内选定.国标划定实验应采取24h持续喷雾方法;有时按照实验的具体情形酌变.中性盐雾实验响应尺度有GB645886和ASTM B117.醋酸盐雾（ASS）实验醋酸盐雾（ASS）实验为了进一步缩短实验时光以及模仿城市污染大气和酸雨情形,成长了醋酸盐雾实验办法.此法实用于各类金属材料和涂镀层,如磨练装潢性镀铬层和镉镀层等的耐蚀性.除溶液配制及成分与中性盐雾实验不合外,实验的办法和各项请求均雷同.实验溶液为在5% NaCl溶液中添加冰醋酸,将pH值调节到3.1~3.3.溶液中总固体含量不超出200ppm;应严厉掌握试剂盐中的杂质种类和含量.实验温度掌握在35±1℃.醋酸盐雾实验的周期一般为144240 h,有时依据实验须要可缩短至16h.醋酸盐雾（ASS）实验响应尺度有GB645986和ASTM G85 A1.铜盐加快醋酸盐雾实验（CASS实验）铜盐加快醋酸盐雾实验（CASS实验）是国外新近成长起来的一种快速盐雾腐化实验,实验温度为50 ℃,盐溶液中参加少量铜盐氯化铜,强烈诱发腐化.它的腐化速度大约是NSS实验的8倍.此法实用于工作前提相当刻薄的锌压铸件及钢铁件概况的装潢性镀铬层等的快速磨练耐蚀性,也实用于磨练阳极氧化.磷化或铬酸盐处理的铝材等.办法的靠得住性.重现性及准确性依附于对某些实验身分的严厉掌握.此法的实验周期一般为6720h.实验的办法和其他各项请求与中性盐雾实验雷同.铜盐加快醋酸盐雾实验（CASS实验）相干尺度有GB646086和ASTM B368.国度材料腐化平台中间可依据用户需求,按照国度尺度或行业部分尺度,供给材料在天然情形下的腐化掉效剖析.腐化室表里相干性.材料和产品寿命评估.材料和产品情形顺应性.材料选材和设计等多方面的科技支持办事.。
盐雾测试有几种

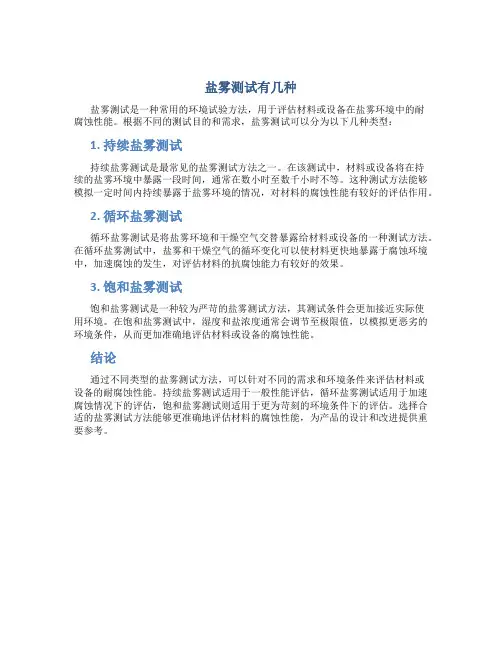

盐雾测试有几种
盐雾测试是一种常用的环境试验方法，用于评估材料或设备在盐雾环境中的耐
腐蚀性能。
根据不同的测试目的和需求，盐雾测试可以分为以下几种类型：
1. 持续盐雾测试
持续盐雾测试是最常见的盐雾测试方法之一。
在该测试中，材料或设备将在持
续的盐雾环境中暴露一段时间，通常在数小时至数千小时不等。
这种测试方法能够模拟一定时间内持续暴露于盐雾环境的情况，对材料的腐蚀性能有较好的评估作用。
2. 循环盐雾测试
循环盐雾测试是将盐雾环境和干燥空气交替暴露给材料或设备的一种测试方法。
在循环盐雾测试中，盐雾和干燥空气的循环变化可以使材料更快地暴露于腐蚀环境中，加速腐蚀的发生，对评估材料的抗腐蚀能力有较好的效果。
3. 饱和盐雾测试
饱和盐雾测试是一种较为严苛的盐雾测试方法，其测试条件会更加接近实际使
用环境。
在饱和盐雾测试中，湿度和盐浓度通常会调节至极限值，以模拟更恶劣的环境条件，从而更加准确地评估材料或设备的腐蚀性能。
结论
通过不同类型的盐雾测试方法，可以针对不同的需求和环境条件来评估材料或
设备的耐腐蚀性能。
持续盐雾测试适用于一般性能评估，循环盐雾测试适用于加速腐蚀情况下的评估，饱和盐雾测试则适用于更为苛刻的环境条件下的评估。
选择合适的盐雾测试方法能够更准确地评估材料的腐蚀性能，为产品的设计和改进提供重要参考。
盐雾试验方法及检验标准
1.目的根据产品质量控制要求，对公司生产用的主要原材料耐磨蚀情况进行测试，控制产品质量。
2.范围适用于公司不锈钢材料、镀铝、镀锌和制造中需求表面涂装的金属材料。
3.试验方法本方法是使用盐水喷雾试验机将氯化钠溶液的试验液，以雾状喷于材料表面的一种腐蚀试验方法。
4.试验操作步骤①．试验液调配将500g氯化钠加入到9.5公升的纯净蒸馏水中，加以搅拌，使其充分溶解。
（此时盐水浓度为5%）②．试样采集a.试样可以制品的主要表面采集，或以制品本身作为试样。
试样尺寸以能放进试验箱为准。
试样数量：同一品种最少1件。
当需要作对比试验时，可以根据对比试验的项目确定数量。
b.试样表面要清洗，然后将水分擦干或用干燥空气吹干。
③. 按设备操作使用说明，将试验液加入盐水预热槽中，并做好开机前准备工作。
④. 试样设置试验中，试验箱内试样的摆放位置应符合下列要求：a.试样的主要表面与铅垂直线成15°-30°的倾斜。
特殊零件具有很多方向的主要表面需要同时测试时，可取多件置放，务必使每个主要表面能同时盐水的喷雾。
b.试样排列，应使喷雾自由地落至全部试片上，不应妨碍喷雾的自由落下。
c.试样不可相互接触，也不可接触到金属性的导体或有毛细现象作用的物质，以及其他支持架之物。
d.盐水溶液勿从一个试样滴流到其他试样上。
e.试样识别记号或标识应覆于下方。
⑤. 试验操作a.将试验室温度调整到35℃，饱和桶温度调整到47℃。
b.将试验时间设备，一般按16h、24h、48h、72h、96h设置或根据顾客要求确定。
c.喷雾压力调整在1±0.1kg/cm2.d.按操作说明书的要求，按下操作按钮，开始喷雾实验。
e.在试验中，如欲看成品，按下除雾开关，使雾气迅速排出室外。
⑥. 试验后处理f.试样处理：喷雾试验完毕后，开启试验室上盖时，勿使溶液滴下，小心取出试样，不得损伤主要表面。
尽快用清水洗去粘附的盐粒，用毛刷或海绵去除腐蚀点外的腐蚀生成物，并立即以干燥空气干燥，然后观察试样的外观，做好有关试验记录。
盐雾试验常用的三种方法
盐雾试验常用的三种方法盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验，它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
盐雾试验方法有：中性盐雾（NSS）试验、醋酸盐雾（ASS）试验、铜加速的醋酸盐雾（CASS）试验等。
中性盐雾（NSS）试验盐雾试验是目前普遍用来检验涂膜耐腐蚀性的方法。
中性盐雾试验是出现最早目前应用领域最广的一种加速腐蚀试验方法，适用于检验多种金属材料和涂镀层的耐蚀性。
将试样按规定暴露于盐雾试验箱中，试验时喷入雾化的试验溶液，细雾在自重作用下均匀地沉降在试验表面。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6~7）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1~2ml/80cm2.h之间。
试样在盐雾箱内的位置应使其主要暴露表面与垂直方向成15-30°角。
试样间的距离应使盐雾能自由沉降在所有试样上，且试样表面的盐水溶液不应滴落在任何其他试样上。
试样间不构成任何空间屏蔽作用，互不接触且保持彼此间电绝缘。
试样与支架也须保持电绝缘，且在结构上不产生任何缝隙。
喷雾量的大小和均匀性由喷嘴的位置和角度来控制，并通过盐雾收集器收集的盐水量来判断。
一般规定喷雾24h后，在80c㎡的水平面积上每小时平均应收集到1-2ml 盐水，其中NaCl浓度应在5±1%范围。
由于试验的产品、材料和涂镀层的种类不同，试验总时间可在8-3000h范围内选定。
国标规定试验应采用24h连续喷雾方式；有时按照试验的具体情况酌变。
中性盐雾试验相应标准有GB6458-86和ASTM B117。
醋酸盐雾（ASS）试验醋酸盐雾（ASS）试验为了进一步缩短试验时间以及模拟城市污染大气和酸雨环境，发展了醋酸盐雾试验方法。
此法适用于各种金属材料和涂镀层，如检验装饰性镀铬层和镉镀层等的耐蚀性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐雾试验常用的三种方法
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验，它与天然环境相比，其盐雾环境的氯化物的盐浓度，可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
盐雾试验方法有：中性盐雾（NSS）试验、醋酸盐雾（ASS）试验、铜加速的醋酸盐雾（CASS）试验等。
中性盐雾（NSS）试验
盐雾试验是目前普遍用来检验涂膜耐腐蚀性的方法。
中性盐雾试验是出现最早目前应用领域最广的一种加速腐蚀试验方法，适用于检验多种金属材料和涂镀层的耐蚀性。
将试样按规定暴露于盐雾试验箱中，试验时喷入雾化的试验溶液，细雾在自重作用下均匀地沉降在试验表面。
它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6~7）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1~2ml/80cm2.h之间。
试样在盐雾箱内的位置应使其主要暴露表面与垂直方向成15-30°角。
试样间的距离应使盐雾能自由沉降在所有试样上，且试样表面的盐水溶液不应滴落在任何其他试样上。
试样间不构成任何空间屏蔽作用，互不接触且保持彼此间电绝缘。
试样与支架也须保持电绝缘，且在结构上不产生任何缝隙。
喷雾量的大小和均匀性由喷嘴的位置和角度来控制，并通过盐雾收集器收集的盐水量来判断。
一般规定喷雾24h后，在80c㎡的水平面积上每小时平均应收集到1-2ml 盐水，其中NaCl浓度应在5±1%范围。
由于试验的产品、材料和涂镀层的种类不同，试验总时间可在8-3000h范围内选定。
国标规定试验应采用24h连续喷雾方式；有时按照试验的具体情况酌变。
中性盐雾试验相应标准有GB6458-86和ASTM B117。
醋酸盐雾（ASS）试验
醋酸盐雾（ASS）试验为了进一步缩短试验时间以及模拟城市污染大气和酸雨环境，发展了醋酸盐雾试验方法。
此法适用于各种金属材料和涂镀层，如检验装饰性镀铬层和镉镀层等的耐蚀性。
除溶液配制及成分与中性盐雾试验不同外，试验的方法和各项要求均相同。
试验溶液为在5% NaCl溶液中添加冰醋酸，将pH值调节到3.1~3.3.溶液中总固体含量不超过200ppm;应严格控制试剂盐中的杂质种类和含量。
试验温度控制在35±1℃。
醋酸盐雾试验的周期一般为144-240 h,有时根据试验需要可缩短至16h.
醋酸盐雾（ASS）试验相应标准有GB6459-86和ASTM G85 A1。
铜盐加速醋酸盐雾试验（CASS试验）
铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50 ℃，盐溶液中加入少量铜盐-氯化铜，强烈诱发腐蚀。
它的腐蚀速度大约是
NSS试验的8倍。
此法适用于工作条件相当苛刻的锌压铸件及钢铁件表面的装饰性镀铬层等的快速检验耐蚀性，也适用于检验阳极氧化、磷化或铬酸盐处理的铝材等。
方法的可靠性、重现性及精确性依赖于对某些试验因素的严格控制。
此法的试验周期一般为6-720h.试验的方法和其他各项要求与中性盐雾试验相同。
铜盐加速醋酸盐雾试验（CASS试验）相关标准有GB6460-86和ASTM B368。
国家材料腐蚀平台中心可根据用户需求，按照国家标准或行业部门标准，提供材料在自然环境下的腐蚀失效分析、腐蚀室内外相关性、材料和产品寿命评估、材料和产品环境适应性、材料选材和设计等多方面的科技支撑服务。
