燃烧器控制器LFL1说明
威索燃烧控制器说明书
7451燃烧控制器LFL1...燃烧控制器•用于燃油, 燃气或双燃料强制通风式的中等和大容量燃烧器•用于多段或连续比例的间歇运行燃烧器•带有风门检测•火焰监控– UV 火焰探测器 QRA...– 离子探针LFL1... 系列控制器特别适合于将燃烧控制集成到其产品的OEM厂家.用途-监控具有膨胀式火焰或引导火(点火)可遮断结构的强制通风式燃烧器-中到大容量-间歇运行 (至少每24小时有一次受控停机)-多段或连续比例式燃烧器-双燃料燃烧器-固定式空气预热器01和02系列的不同,对于装有引导火燃气阀的引导火(点火)燃烧器来说，主要在于安全时间的长短。
LFL1.638适合用于大容量的大气式燃烧器。
如果需要控制连续运行的燃烧器,请参阅 (LGK16...).的资料Siemens Building Technologies CC1N7451en为避免人员伤害，财产损失和破坏环境，必须遵守以下警告注意事项！不要随意打开、干预或是改动控制器单元！•所有行为（装配、安装和服务工作等）必须由专业人员来完成。
•在LFL1…的连接区域改变任何接线之前，要使控制器单元完全与主要电源隔离（两级断开）。
•要给燃烧控制器的接线柱提供充足的保护，确保控制器不会受到电击危险。
•检查并确保线路连接正确。
•锁定复位按钮仅限手动（所需压力不超过10N），不要使用其他任何工具或是尖状物体。
•按动控制器单元上的锁定复位按钮或是远程锁定复位按钮不要超过10秒，否则会损坏控制器单元内的锁定继电器。
•坠落或撞击会影响到安全功能。
这样的控制器单元不能正常运作，即使外观看起来一点损害也没有。
•在使用UV探测器QRA..进行火焰监测时，必须注意那些发光源，例如卤素灯、焊接设备、特殊灯具、点火火花，还有X射线和伽马射线，会产生错误的火焰信号。
安装指南•确保遵守相关的国家安全规则•使用2个UV探测器QRA..时，要确保探测器彼此不能探测到。
安装注意事项•控制器单元和其他电缆必须与高压点火电缆分开安装排列•不要混淆相线和中线火焰探测器的电气安装排除干扰，在信号传输中避免干扰是很重要的。
燃烧器操作手册
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
燃烧机控制器说明书
燃烧机控制器说明书一、引言燃烧机控制器是一种用于控制燃烧机的设备，通过对燃烧机的供油、供气、点火和燃烧过程进行监控和调节，确保燃烧过程的安全、高效和可靠。
本说明书将详细介绍燃烧机控制器的组成、工作原理、使用方法以及常见故障处理等内容。
二、组成1. 主控制单元：燃烧机控制器的核心部分，负责接收和处理各种输入信号，并输出控制信号给燃烧机的执行机构。
2. 输入模块：用于接收外部传感器的信号，如温度传感器、压力传感器等，以实时监测燃烧过程的状态。
3. 输出模块：用于输出控制信号给燃烧机的执行机构，如供油阀、供气阀等，以实现对燃烧过程的调节。
4. 显示屏：用于显示燃烧机的工作状态、参数设置和故障信息等，方便操作和维护人员进行监控和调试。
三、工作原理燃烧机控制器的工作原理基于燃烧过程的反馈控制原理，其主要步骤如下：1. 接收输入信号：燃烧机控制器通过输入模块接收外部传感器的信号，如温度传感器监测燃烧室温度、压力传感器监测燃气压力等。
2. 处理信号：主控制单元对接收到的信号进行处理，如与预设的参数进行比较，判断燃烧过程是否正常。
3. 输出控制信号：根据处理结果，主控制单元通过输出模块输出相应的控制信号给燃烧机的执行机构，如打开或关闭供油阀、供气阀等。
4. 监控和调节：燃烧机控制器持续监控燃烧过程的状态，并根据需要对参数进行调节，以确保燃烧过程的安全、高效和可靠。
四、使用方法1. 安装调试：按照燃烧机控制器的安装说明进行安装，并进行相应的调试工作，确保各部分连接正确、传感器灵敏可靠、执行机构正常运行。
2. 参数设置：根据燃烧机的要求和实际工况，设置燃烧机控制器的参数，如温度、压力、燃料比例等。
3. 运行监控：启动燃烧机控制器，并通过显示屏实时监控燃烧过程的状态，如温度、压力、燃烧效率等。
4. 故障处理：当燃烧机控制器显示异常或报警时，及时查找故障原因，并采取相应的措施进行处理，以保证燃烧机的正常运行。
五、常见故障处理1. 传感器故障：当燃烧机控制器接收到的传感器信号异常或失联时，应首先检查传感器的连接是否良好，如有问题则进行修复或更换。

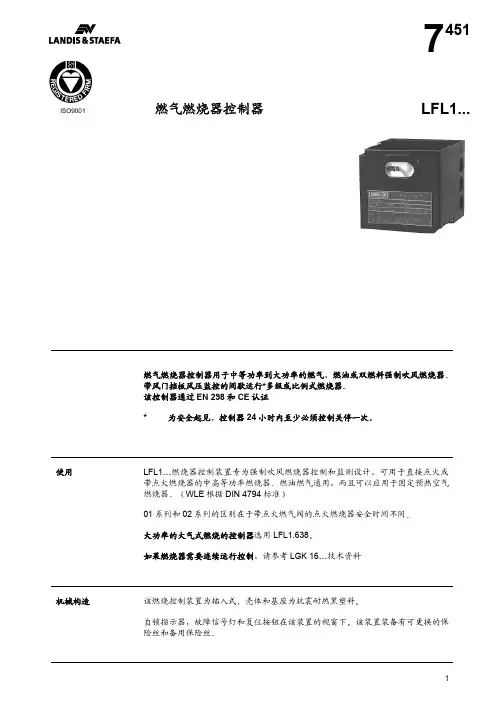

LFL介绍
小 低负荷位置
开始时 开 和前吹扫时间结束后 最小 位置 在执
行器未驱动风门到达预定位置时 燃烧器启动程序将中止
- 启动前风压监测 前吹扫直至控制关停阶段的风压监测功能测试
- 单独的点火燃料阀控制输出 在第 2 安全时间结束后切断
- 2 个燃料释放控制输出 必要时 有第 3 段控制输出 或负荷控制
- 系列 1 程控器直接点火时 只需简单的措施便可将安全时间从 2.5 秒增加到 5
d1
d2
N
N
M1
M2
Z
34
ZBV
BV1 5
LR
+
QRA...
BV2 BV1
SA v
az M
m 22 23 24
BV3 LK
BV2
t2´, t3´, t4´, nur bei:
LFL1.335,
LFL1.635 und
FE
LFL1.638
7451a02/0600
6
7
工程注释
燃烧器控制信号 允许输入信号 需要输入信号 如果在该图案阴影部分时间无信号输入 机自锁 图标见 自锁指示
秒 见 工程注释
提供更长的安全时间来适应当地安全法规
- 当启动负荷控制时 风门执行器的控制输出独立于其它控制部分电路
- 连接远程复位装置 远程复位和远程紧急关停
火焰监测
火焰监测原理
a 带电离棒火焰探测器 带或者不带接地线 通常监测原理设计为点火火花不 会干扰稳定火焰的监测回路 如果探测器和燃烧器之间短路 则会引起伪火 焰信号
可以同时使用电离棒和 UV 紫外光火焰监测装置
3
接线图 LFL…
图例 全部参数
4
L
燃烧器操作手册
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
(整理)加热炉燃烧器PLC操作手册.
加热炉燃烧器PLC操作规程一、准备工作1、打开主燃料气手阀。
2、检查主燃料气供气压力在0.1MPa~0.4 MPa之间。
3、将室内控制柜面板上的自动/手动转换按钮打至自动。
急停按钮为按下状态，当需要紧急停车时，将停机按钮按箭头方向向右旋起即可。
4、将控制柜内中部电源空气开关依次合上，系统上电。
此时，燃烧器旋转风筒调风挡板0%开度，燃气切断阀、切断调节两用阀全关，放空电磁阀打开。
室内控制柜触屏上出现“六大队加热炉燃烧系统”主画面（如图1）。
图1对图1画面解释如下：“消音”按钮可以消除报警铃声。
“系统显示”按扭，按下该按扭将进入系统总监控画面（图2）。
“温度趋势”按扭，按下该按钮，进入趋势显示画面，可以显示一段时间内温度的变化情况。
“报警画面”按钮可以输出报警信息。
按下该按扭系统将进入报警画面。
该画面显示了故障的名称和报警的时间，并能够对历史报警信息进行保存，如果认为画面中存放的历史报警记录过多可进行报警记录的删除，按下“记录清除”按扭，清除历史报警信息。
“HELP”按钮可以进行在线帮助。
二、系统总启动1、点动图1中“系统显示”按扭，系统将进入八台燃烧器的总监控画面（如图2）。
图22、在触屏上点动图2中的“总启”，系统将按照预定程序控制燃烧器进行预吹扫、自动点火。
具体过程如下：风机开始吹扫，旋转内筒关闭。
吹扫结束后，各点火变压器依次上电拉弧，放空电磁阀关闭，快速切断阀（BV1）打开，点火枪点燃，此时火检装置进行火焰检测，当检测到火焰时，风阀打开至点火位，气阀打开至点火位，主燃料气进入主管线，燃烧器点火，点火成功时，图2中触屏上火焰状态指示灯依次由红色变成绿色。
（燃烧器正常点燃情况下，先对锅炉进行5分钟的预热，此时，对触屏的任何操作都无效。
）在上述过程中，任意一步未完成，均不会点火成功，此时报警铃响，触摸屏上显示相应的故障报警信息。
在依次启动1至8#燃烧器的过程中，无论哪台燃烧器出现故障报警，操作人员消除报警铃声后必须把画面切换到“报警画面”，点动“总启点火失败确认”按钮，消除故障报警图标，此时程序才能继续执行，点燃余下的燃烧器，报警图标不消除，程序将不在往下执行点燃余下的燃烧器。
燃烧器培训教材-燃烧器程控器LFL…篇
燃气燃烧器燃烧机的调试
• 1．检查外部的燃气是否到位，管路是否 通畅，外部电源控制到位。
• 2．把燃烧机的负荷调至小负荷，点火位 置相应调至小负荷，关闭大负荷进行点 火并观察火焰情况，根据火焰情况对伺 服马达或者风门进行调整
燃烧器启动的前提条件
燃气燃烧器燃烧机的调试之前的检查
• 1．查看燃气是否到位，燃气管路的是否 干净通畅，阀门是否已开启。
• 2．有无管路泄露现象，管道安装是否合 理。
• 3．从燃气阀前管道放气排空，以确保管 路中无混合空气，同时排空管应接出室 外。
燃气燃烧器燃烧机内部检查
• 1．燃烧机的燃烧头是否安装和调整好。 • 2．电机旋转的方向是否正确。 • 3．外部的电路联接是否符合要求。 • 4．根据线路情况对燃烧机进行冷态模拟，
– 端子4必须带电 – 风压开关的常闭触点必须关闭－>《LP》测试
时序图1
启动程序
•
A 启动命令（例如通过《温控仪或比调仪》来传递）
•
A-B 启动程序
•
B 燃烧器的工作位置
•
B-C 燃烧器工作（根据由《温控仪或比调调仪》控制停机
•
C-D 程控器移动到启动位置《A》，后吹扫
t5 间隔
• - 在《t5》完成时，电源被供给端子20；同时， 控制器输出9…11和输入8从装置的控制区断电 分离。
• －>LFL1…现在被保护，免受从电源控制回路 返回的电压的影响
• - LFL1…的启动程序在端子20的《LR》释放时 结束
• - 在经过一定的空闲阶段后（触点位置没有变 化的阶段），程控器自己关闭
前通路释放。 • 在预吹扫时间完成时，燃烧器控制器将通过端子10驱动风门到小
燃气燃烧器控制器 资料翻译
Gas Burner Controls LFL1…燃气燃烧器程序控制器LFL1…系列Gas burner controls for gas, oil or dual-fuel forced draught burners of medium to high capacity. Multistage or modulating burners in intermittent operation *) with air pressure for checked supervised air damper control.燃气燃烧器程控器是用来控制大中型燃气、燃油或者是双燃料强制送风式燃烧器，间歇式运转的段式或比例式燃烧器。
*）以空气压力来监控所选择的风门调节控制器。
The gas burner controls are tested to EN 298 and CE-certified in compliance with the directives for gas-fired appliances and electromagnetic compatibility.燃气燃烧器程序控制器需要进行EN298 和CE认证的燃气装置和电磁兼容性的测试The LFL1... and this data sheet are intended for use by OEMs that integrate the burner controls in their products.这个数据表的目的是使制造商将燃烧器程序控制器合理的运用到产品中去。
*) For safety reasons, at least one controlled shutdown must take place every24 hours!出于安全考虑，每24小时至少一次必须进行强制停机USE:作用：The burner controls of the LFL1... range are designed for the control and supervision of forced draught gas burners of both expanding flame and interrupted pilot construction of medium to high capacity. They are universally applicable and can be used for bothmultistage and modulating burners as well as for dual-fuel burners and for burners of stationary air heaters (WLE to DIN 4794).LFL1…型燃烧控制器旨在对具有扩散式火焰和可遮断的点火大中型强制通风燃气燃烧器的控制和监督。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国天然气和煤制气（原料为煤）资源丰富，且属于洁净能源，顾有着良好的社会经济效益。
燃气燃烧机符合我国产业政策，市场前景很好，大有发展前途。
然而在燃气燃烧机研制设计中，燃气特性
—
易燃、易爆及毒性，安全控制的首要问题。
下面介绍一下燃气燃烧机的安全控制要求：根据燃气在炉膛内的燃烧特性，对其安全控制要求内容主要有预吹风、自动点火、燃烧状态监控、点不着火的保护、熄火的保护、燃气压力高低限保护、空气压力不足保护、断电保护、预防燃气泄漏事故的措施等。
1.预吹风
燃烧机在点火前，必须有一段时间的预吹风，把炉膛与烟道中余气吹除或稀释。
因为燃烧机工作炉膛内不可避免地有余留的燃气，若未进行预吹风而点火，有发生爆炸的危险．必须把余气吹除干净或稀释，保证燃气浓度不在爆炸极限内。
预吹风时间与炉膛结构及吹风量有关一般设置为15-60秒
2.自动点火
燃气燃烧机宜采用电火花点火，便于实现自动控制。
可用高压点火变压器产生电弧点火，要求其输出能量为：电压≥3.5K V、电流≥15mA，点火时间一般为：2～5秒。
3.燃烧状态监控
燃烧状态必须予以动态监控，一旦火焰探测器感测到熄火信号，必须在极短时间内反馈到燃烧机，燃烧机随即进人保护状态，同时切断燃气供给。
火焰探测器要能正常感测火焰信号，既不要敏感，也不要迟钝。
因为敏感，燃烧状态如有波动易产生误动作而迟钝，反馈火焰信号滞后，不利于安全运行。
一般要求从熄火到火焰探测器发出熄火信号的响应时间不超过0.2秒。
4.点不着火的保护
燃烧机点火时，通入燃气，燃气着火燃烧。
点火动作要求发生在燃气通入前，先形成点火温度场，便于着火燃烧。
如果点不着火，火焰探测器感测不到火焰信号，燃烧机进入保护状态。
从点火到进入保护状态的时间要适当，既不能过短也不能过长。
若过短，来不及形成稳定火焰；过长，点不着火时造成大量燃气时入炉膛。
一般要求在通入燃气2-3秒，燃烧机对火焰探测器感测的火焰信号进行判断，未着火则进入保护状态，着火则维持燃烧。
5.熄火保护
燃烧机在燃烧过程中，若意外熄火，燃烧机进入保护状态。
由于炉膛是炽热的．燃气进入易发生爆燃，故须在极短时间内进入保护状态，切断燃气供给。
从发生熄火到燃烧机进人保护状态，该过程的响应时间要求不超过1秒。
6.燃气压力高低限保护
燃气燃烧机稳定燃烧有一定范围，只允许燃气压力在一定范围内波动。
限定燃气高低压的目的是确保火焰稳定性：不脱火、不熄火也不回火，同时限定燃机的输出热功率，保证设备安全经济运行。
当燃气压力超出此范围，应锁定燃烧机工作。
燃烧机设计一般用气体压力开关感测压力信号，并输出开关量信号，用以控制燃烧机的相应工作。
7.空气压力不足保护
燃气燃烧机设计热强度大，其燃烧方式采用鼓风强制式。
如果风机发生故障造成空气中断或空气不足，立即切断燃气，否则会发生炉膛爆燃或向风机回火。
因此在提高风机质量的同时，燃气控制必须与空气压力连锁，当空气压力不足时，应立即切断燃气供给。
一般用气体压力开关感测空气压力信号，并输出开关量信号，用以控制燃气电磁阀的相应工作。
8.断电保护
燃烧机在工作过程中突然断电，必须立即切断然气供给，保护设备安全。
燃气控制电磁阀必须是常闭型的，一旦断电，自动关闭切断燃气供给。
电磁阀关闭响应时间≤5s.
9.预防燃气泄漏事故的措施
燃气泄漏包括二个方面，一指燃气通过管路向环境泄漏，二指燃气通过电磁阀阀芯端面向炉内泄漏。
环境泄漏可能引起人员中毒、工作现场爆炸事故，必须高度重视。
首先确保管路密封，定期对管路检漏，若管路泄漏须排除方可继续使用；其次，避免造成中毒与爆炸的燃气浓度，要求工作现场通风良好：配置永久性的通风孔和强制通风装置；另外，要求工作现场禁止烟火、电气件防爆。
炉内泄漏可能引起炉内爆炸。
解决炉内泄漏问题有三个途径：一是加强预吹风时间和吹风量，吹除或稀释炉内燃气；二是燃气管路采用二个电磁阀串联结构，提高系统安全性；三是使用管路泄漏检测装置，在点火前对燃气管路进行检测，若燃气泄漏达到一定量即锁定燃烧机工作。
预防燃气泄漏措施属外围控制，一般不纳入燃烧机本体控制。
