哥特式建筑(从结构方面浅述)(行业相关)

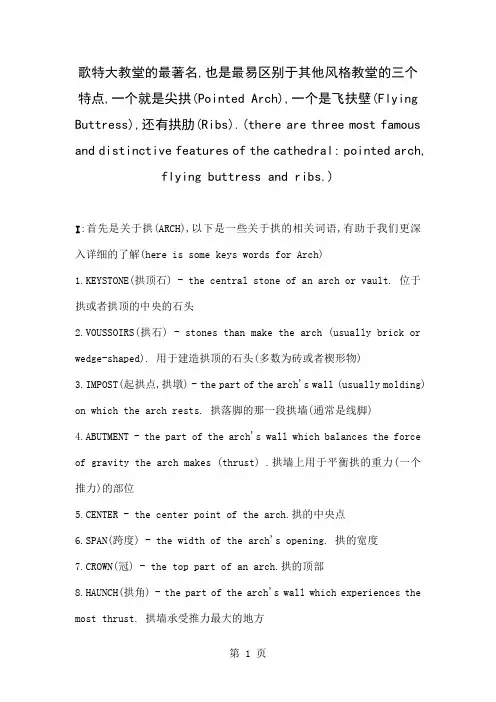

哥特式建筑结构共9页word资料
歌特大教堂的最著名,也是最易区别于其他风格教堂的三个特点,一个就是尖拱(Pointed Arch),一个是飞扶壁(Flying Buttress),还有拱肋(Ribs).(there are three most famous and distinctive features of the cathedral: pointed arch, flying buttress and ribs.)I:首先是关于拱(ARCH),以下是一些关于拱的相关词语,有助于我们更深入详细的了解(here is some keys words for Arch)1.KEYSTONE(拱顶石) - the central stone of an arch or vault. 位于拱或者拱顶的中央的石头2.VOUSSOIRS(拱石) - stones than make the arch (usually brick or wedge-shaped). 用于建造拱顶的石头(多数为砖或者楔形物)3.IMPOST(起拱点,拱墩) - the part of the arch's wall (usually molding) on which the arch rests. 拱落脚的那一段拱墙(通常是线脚)4.ABUTMENT - the part of the arch's wall which balances the force of gravity the arch makes (thrust) .拱墙上用于平衡拱的重力(一个推力)的部位5.CENTER - the center point of the arch.拱的中央点6.SPAN(跨度) - the width of the arch's opening. 拱的宽度7.CROWN(冠) - the top part of an arch.拱的顶部8.HAUNCH(拱角) - the part of the arch's wall which experiences the most thrust. 拱墙承受推力最大的地方从下面这张图可以看到这些名词所指代的地方,可以对照序号观看:(check the pic below to find the corresponding place.)在了解了这些基本知识以后,我们就进入下一步:拱的分类如同在上一PART里说的” 歌特式建筑的一个重要特征便是它的pointed arch,也是它区别于罗曼式建筑的主要表征之一.最常见的歌特式拱有Lancet, Equilateral 和Ogee.”(as is said in Part 2, the pointed arch is one of the unique feature of Gothic architecture. The most common gothic arches are Lancet, Equilateral and Ogee.)以下就是各式ARCH的简图,这个作为一个简单的了解即可,不用深究:这个就是标准的Gothic (Pointed)拱Ogee: The double-curve ogee (oh-jee) was introduced from the Arab world in the 14th century and became popular throughout medi England. It was also a favorite in Venice, Italy from where it derived its other moniker - the Venetian arch. It can also be referred to as a keel arch for its apparent resemblance to ship construction.这里有一段专门讲述Ogee拱的:双曲线Ogee是十四世纪从阿拉伯引入的,并且很快就风靡了当时处于中世纪的英格兰.在意大利的威尼斯,它也十分受欢迎,并在那里获得了一个别名:威尼斯拱.由于它与船身结构的相似性,它也可以被称作龙骨拱.Round圆拱Segmental弓形拱TudorII：拱肋（RIBS）哥特式教堂的结构体系由石头的拱肋(RIBS)和飞扶壁(FLYING BUTTRESS)组成的,我们先从拱肋认识起.拱肋的构造一般来说其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
哥特式建筑(从结构方面浅述) PPT
骨架券与普通十字拱的区别
A，原先的十字交叉拱的砌法； B，尖拱的常见砌法，先砌拱肋，然后再在拱肋上砌石板， 这种拱肋又称为骨架，这种技术的难度明显增大，但石板 的厚度可以显著减小，从而减轻结构的重量；
结构特征——交叉尖劵
在哥特式的设计者们为了使建筑物更高、让教堂内部变得 明亮，在交叉肋拱上又建交叉尖券，把肋拱的承重转移到 尖券上，使其承担穹窿四角的重量。这些尖券不仅可以使 拱的表面更为平滑，而且比半圆形拱顶更为稳固，并能够 跨越各种形状的开间。有了这种结构，艺术家就可在肋拱 之间的间隔中填以很轻的石片，从而只要纤细的墩柱或圆 柱便可支撑拱顶的重量了。
夏特尔主教堂的南塔高107米，莱茵河畔法国特斯拉斯堡 主教堂（12世纪末—15世纪末）高达142米，而德国乌尔姆 主教堂（1337年——16世纪）的塔高达161米
结构特征——拱肋
拱肋的构造一般来说其基本单元是在一 个正方形或矩形平面四角的柱子上做双 圆心骨架尖券，四边和对角线上各一道， 屋面石板架在券上，形成拱顶。采用这 种方式，可以在不同跨度上作出矢高相 同的券，拱顶重量轻，交线分明，减少 了券脚的推力，简化了施工。 拱肋所承受的穹顶压力在矩形的各个角 上被内部的细圆柱承受。侧向推力被外 面看得见的斜向拱垛承受，它们又把压 力传到扶垛支墩上。这样，整个穹顶的 力都集中在拱角上，墙壁减轻了负荷， 从而可以在整个拱的宽度上用窗户来代 替墙.
结构特征——拱顶
说到拱肋,就不能不说与之相关的拱顶 (Vault):以下是几种常见的拱顶以及简单的 说明,这有助于我们理解拱肋给穹顶建造带 来的革命性的飞跃，另外就是拱肋和拱是 不可分割的一套系统:
结构特征——拱顶
未被拱肋分割的半圆拱顶
பைடு நூலகம்
下方带垂直的小拱顶的拱顶
哥特式建筑(从结构方面浅述)
结构特征——飞扶壁
结构特征小总
拱肋，尖拱，拱顶，飞扶壁
哥特式教堂的形制
这种新的建筑形制首先诞生于法兰西，它对建材的加工精 度要求极高，能将财富和对天国的向往更好地结合起来。 它一问世，就在西欧各地流行起来，延续达400年之久。然 而，各国的哥特建筑还是显示出各自不同的审美倾向。在 英格兰，垂直线条得到强化。在德意志地区，高塔成为重 要标志（有些主教堂在西端只有一个塔）。还有最初排斥 哥特的意大利，也拥有米兰大教堂式的哥特尝试。
科隆大教堂——结构分析
科隆大教堂平面图
拉丁十字 建筑中央的大厅仍然以一个穹窿为主体，但
大厅往四周各伸出一个矮矮的“翼廊”
科隆大教堂——结构分析
尖肋拱顶
从罗曼式建筑的圆筒拱顶普遍改为 尖肋拱顶，推力作用于四个拱底石上， 这样拱顶的高度和跨度不再受限制， 可以建得又大又高。并且尖肋拱顶也 具有“向上”的视觉暗示。
骨架券与普通十字拱的区别
A，原先的十字交叉拱的砌法； B，尖拱的常见砌法，先砌拱肋，然后再在拱肋上砌石板， 这种拱肋又称为骨架，这种技术的难度明显增大，但石板 的厚度可以显著减小，从而减轻结构的重量；
结构特征——交叉尖劵
在哥特式的设计者们为了使建筑物更高、让教堂内部变得 明亮，在交叉肋拱上又建交叉尖券，把肋拱的承重转移到 尖券上，使其承担穹窿四角的重量。这些尖券不仅可以使 拱的表面更为平滑，而且比半圆形拱顶更为稳固，并能够 跨越各种形状的开间。有了这种结构，艺术家就可在肋拱 之间的间隔中填以很轻的石片，从而只要纤细的墩柱或圆 柱便可支撑拱顶的重量了。
一种四分的拱顶(注意:这里的拱已经 是POINTED ARCH了,拱被中间的BOSS 截断)
结构特征——拱顶
一种六分的拱顶,我们看到的布尔日大教堂的就是这种
(整理)哥特式建筑结构
歌特大教堂的最著名,也是最易区别于其他风格教堂的三个特点,一个就是尖拱(Pointed Arch),一个是飞扶壁(Flying Buttress),还有拱肋(Ribs).(there are three most famous and distinctive features of the cathedral: pointed arch, flying buttress and ribs.)I:首先是关于拱(ARCH),以下是一些关于拱的相关词语,有助于我们更深入详细的了解(here is some keys words for Arch)1.KEYSTONE(拱顶石) - the central stone of an arch or vault. 位于拱或者拱顶的中央的石头2.VOUSSOIRS(拱石) - stones than make the arch (usually brick or wedge-shaped). 用于建造拱顶的石头(多数为砖或者楔形物)3.IMPOST(起拱点,拱墩) - the part of the arch's wall (usually molding) on which the arch rests. 拱落脚的那一段拱墙(通常是线脚)4.ABUTMENT - the part of the arch's wall which balances the force of gravity the arch makes (thrust) .拱墙上用于平衡拱的重力(一个推力)的部位5.CENTER - the center point of the arch.拱的中央点6.SPAN(跨度) - the width of the arch's opening. 拱的宽度7.CROWN(冠) - the top part of an arch.拱的顶部8.HAUNCH(拱角) - the part of the arch's wall which experiences the most thrust. 拱墙承受推力最大的地方从下面这张图可以看到这些名词所指代的地方,可以对照序号观看:(check the pic below to find the corresponding place.)在了解了这些基本知识以后,我们就进入下一步:拱的分类如同在上一PART里说的” 歌特式建筑的一个重要特征便是它的pointed arch,也是它区别于罗曼式建筑的主要表征之一.最常见的歌特式拱有Lancet, Equilateral 和Ogee.”(as is said inPart 2, the pointed arch is one of the unique feature of Gothic architecture. The most common gothic arches are Lancet, Equilateral and Ogee.)以下就是各式ARCH的简图,这个作为一个简单的了解即可,不用深究:这个就是标准的Gothic (Pointed)拱Ogee: The double-curve ogee (oh-jee) was introduced from the Arab world in the 14th century and became popular throughout medi England. It was also a favorite in Venice, Italy from where it derived its other moniker - the Venetian arch. It can also be referred to as a keel arch for its apparent resemblance to ship construction.这里有一段专门讲述Ogee拱的:双曲线Ogee是十四世纪从阿拉伯引入的,并且很快就风靡了当时处于中世纪的英格兰.在意大利的威尼斯,它也十分受欢迎,并在那里获得了一个别名:威尼斯拱.由于它与船身结构的相似性,它也可以被称作龙骨拱.Round圆拱Segmental弓形拱TudorII：拱肋（RIBS）哥特式教堂的结构体系由石头的拱肋(RIBS)和飞扶壁(FL YING BUTTRESS)组成的,我们先从拱肋认识起.拱肋的构造一般来说其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
国际哥特式建筑的名词解释
国际哥特式建筑的名词解释国际哥特式建筑是中世纪哥特式建筑的现代演化和复兴。
它融合了中世纪的构造技术与现代的工程手段，为建筑带来了一种独特而精致的风格。
本文将从建筑风格、结构特点和艺术细节等方面解读国际哥特式建筑。
建筑风格的演变哥特式建筑起源于12世纪的法国，并在欧洲迅速传播开来。
它代表了中世纪文艺复兴的风格和精神。
然而，随着时间的推移，哥特式建筑逐渐被其他建筑风格所取代。
直到19世纪末，哥特式建筑得以重新崛起，并在20世纪初的现代主义建筑运动中显现出独特的影响力。
具体而言，国际哥特式建筑是指在20世纪至今，哥特式建筑风格在全球范围内的复兴和重建。
结构特点的演进国际哥特式建筑延续了中世纪的结构特点，如高耸的尖顶、巨大的拱门和尖顶的窗户。
同时，它还注重结构的几何精确性和建筑材料的可持续性。
对于20世纪的建筑师来说，他们不再依靠手工艺人的技艺，而是运用现代科学和工程技术来实现这些结构特点。
这种结合了传统与现代的设计方法，使国际哥特式建筑脱颖而出。
艺术细节的继承和创新如同中世纪的哥特式建筑一样，国际哥特式建筑注重细节的装饰和艺术性。
国际哥特式建筑从中世纪的装饰元素中汲取灵感，同时又运用了新颖的材料和技术。
例如，玻璃幕墙的使用使得建筑内部充满了自然光线，石材和钢结构的搭配则增加了建筑的现代感。
这种结合传统和现代的艺术细节，使国际哥特式建筑呈现出了一种独特的美学。
国际哥特式建筑的地域影响国际哥特式建筑在全球范围内获得了广泛的认可和影响。
不同地区的建筑师各具特色，带来了不同风格的国际哥特式建筑。
例如，在美国，纽约市的圣约翰大教堂以其宏伟的尖顶和精美的雕刻而闻名；而在亚洲，香港的中央图书馆则展现了现代技术与哥特式风格的完美结合。
结语国际哥特式建筑是一种融合了传统与现代的建筑风格，代表了中世纪文艺复兴和现代主义的精神。
它的结构特点、艺术细节和地域影响都使其成为建筑界的重要一环。
无论是在历史建筑复原还是新建工程中，国际哥特式建筑都能为人们带来独特的视觉和感受。

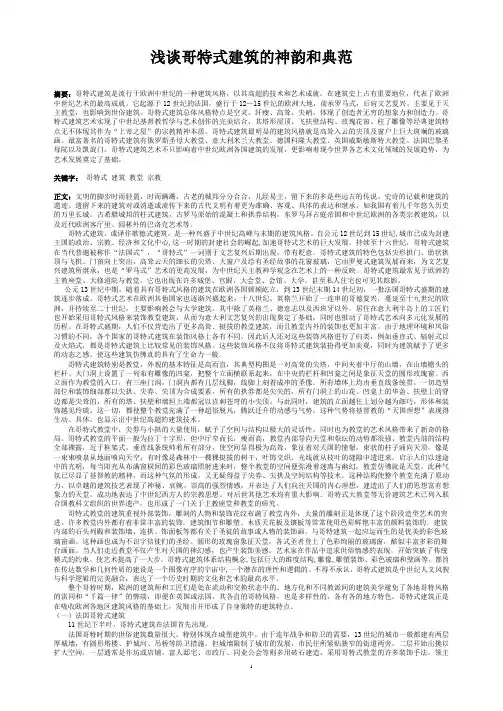

浅谈哥特式建筑的神韵和典范
浅谈哥特式建筑的神韵和典范摘要：哥特式建筑是流行于欧洲中世纪的一种建筑风格，以其高超的技术和艺术成就，在建筑史上占有重要地位，代表了欧洲中世纪艺术的最高成就。
它起源于12世纪的法国，盛行于12—15世纪的欧洲大地，前承罗马式，后肩文艺复兴。
主要见于天主教堂，也影响到世俗建筑。
哥特式建筑总体风格特点是空灵、纤瘦、高耸、尖峭，体现了创造者无穷的想象力和创造力。
哥特式建筑艺术实现了中世纪基督教哲学与艺术创作的完美结合，其塔形屋顶、飞扶壁结构、玫瑰花窗、柱了雕像等经典建筑特点无不体现其作为“上帝之屋”的宗教精神本质。
哥特式建筑最明显的建筑风格就是高耸入云的尖顶及窗户上巨大斑斓的玻璃画。
最富著名的哥特式建筑有俄罗斯圣母大教堂、意大利米兰大教堂、德国科隆大教堂、英国威斯敏斯特大教堂、法国巴黎圣母院以及凯旋门。
哥特式建筑艺术不只影响着中世纪欧洲各国建筑的发展，更影响着现今世界各艺术文化领域的发展趋势，为艺术发展奠定了基础。
关键字：哥特式建筑教堂宗教正文：文明的脚步时而轻盈，时而蹒跚，古老的城邦分分合合，几经易主，留下来的多是些远古的传说、史诗的记载和建筑的遗迹。
遗留下来的建筑对或消逝或流传下来的古代文明有着更为准确、客观、具体的表达和继承，如我国有着几千年悠久历史的万里长城，古希腊城邦的柱式建筑，古罗马原始的混凝土和拱券结构，东罗马拜占庭帝国和中世纪欧洲的各类宗教建筑，以及近代欧洲客厅里、园林外的巴洛克艺术等。
哥特式建筑，或译作歌德式建筑，是一种兴盛于中世纪高峰与末期的建筑风格。
自公元12世纪到15世纪,城市已成为封建王国的政治、宗教、经济和文化中心,这一时期的封建社会的崛起,加速哥特式艺术的巨大发展。
持续至十六世纪，哥特式建筑在当代普遍被称作“法国式”，“哥特式”一词则于文艺复兴后期出现，带有贬意。
哥特式建筑的特色包括尖形拱门、肋状拱顶与飞拱。
门窗向上突出，高耸云天的细长的尖塔、大窗户及绘有圣经故事的花窗玻璃，它由罗曼式建筑发展而来，为文艺复兴建筑所继承，也是“罗马式”艺术的更高发展，为中世纪天主教神学观念在艺术上的一种反映。
哥特式建筑结构概论
歌特大教堂的最著名,也是最易区别于其他风格教堂的三个特点,一个就是尖拱(Pointed Arch),一个是飞扶壁(Flying Buttress),还有拱肋(Ribs).(there are three most famous and distinctive features of the cathedral: pointed arch, flying buttress and ribs.)I:首先是关于拱(ARCH),以下是一些关于拱的相关词语,有助于我们更深入详细的了解(here is some keys words for Arch)1.KEYSTONE(拱顶石) - the central stone of an arch or vault. 位于拱或者拱顶的中央的石头2.VOUSSOIRS(拱石) - stones than make the arch (usually brick or wedge-shaped). 用于建造拱顶的石头(多数为砖或者楔形物)3.IMPOST(起拱点,拱墩) - the part of the arch's wall (usually molding) on which the arch rests. 拱落脚的那一段拱墙(通常是线脚)4.ABUTMENT - the part of the arch's wall which balances the force of gravity the arch makes (thrust) .拱墙上用于平衡拱的重力(一个推力)的部位5.CENTER - the center point of the arch.拱的中央点6.SPAN(跨度) - the width of the arch's opening. 拱的宽度7.CROWN(冠) - the top part of an arch.拱的顶部8.HAUNCH(拱角) - the part of the arch's wall which experiences the most thrust. 拱墙承受推力最大的地方从下面这张图可以看到这些名词所指代的地方,可以对照序号观看:(check the pic below to find the corresponding place.)在了解了这些基本知识以后,我们就进入下一步:拱的分类如同在上一PART里说的” 歌特式建筑的一个重要特征便是它的pointed arch,也是它区别于罗曼式建筑的主要表征之一.最常见的歌特式拱有Lancet, Equilateral 和Ogee.”(as is said inPart 2, the pointed arch is one of the unique feature of Gothic architecture. The most common gothic arches are Lancet, Equilateral and Ogee.)以下就是各式ARCH的简图,这个作为一个简单的了解即可,不用深究:这个就是标准的Gothic (Pointed)拱Ogee: The double-curve ogee (oh-jee) was introduced from the Arab world in the 14th century and became popular throughout medi England. It was also a favorite in Venice, Italy from where it derived its other moniker - the Venetian arch. It can also be referred to as a keel arch for its apparent resemblance to ship construction.这里有一段专门讲述Ogee拱的:双曲线Ogee是十四世纪从阿拉伯引入的,并且很快就风靡了当时处于中世纪的英格兰.在意大利的威尼斯,它也十分受欢迎,并在那里获得了一个别名:威尼斯拱.由于它与船身结构的相似性,它也可以被称作龙骨拱.Round圆拱Segmental弓形拱TudorII：拱肋（RIBS）哥特式教堂的结构体系由石头的拱肋(RIBS)和飞扶壁(FL YING BUTTRESS)组成的,我们先从拱肋认识起.拱肋的构造一般来说其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
哥特式建筑特征
哥特式建筑特征哥特式建筑是中世纪欧洲建筑艺术的一种流派，其独特的特征使之成为世界上最受欢迎的建筑风格之一。
哥特式建筑最初出现在12世纪的法国，随后传播到整个欧洲。
它以其高耸的拱顶、尖塔和复杂的装饰而闻名于世。
本文将详细介绍哥特式建筑的特征，探索其内涵背后隐藏的意义。
一、垂直线条与尖塔哥特式建筑最明显的特征是垂直线条和尖塔。
相较于罗曼式建筑的厚重感和平面结构，哥特式建筑通过采用特殊的结构形式，使建筑物尽可能地向上发展，给人一种宏伟的感觉。
这种垂直线条的构建是通过拱形结构、精巧的飞扶壁和高耸的尖塔实现的。
尖塔是哥特式建筑的标志，其尖锥形状象征着向上的渴望和对天堂的向往。
二、飞扶壁和尖拱哥特式建筑内部的扶壁和拱形结构也是其独特的特点。
扶壁是连接支撑柱和尖拱的构造元素，不仅起到了结构稳定的作用，还赋予了建筑物空灵和优雅的外观。
哥特式建筑中的拱形结构通常被称为尖拱，其形状与罗曼式建筑中的圆拱形成鲜明对比。
尖拱具有更大的开口角度，使建筑物能够更高地延伸，并将重量分散到支撑结构上，从而实现了更大的内部空间。
三、玫瑰窗和尖顶哥特式建筑中的玫瑰窗是其最受欢迎的装饰元素之一。
玫瑰窗通常位于建筑物的正立面，其直径较大，呈花瓣状的布局，富有艺术性和装饰性。
这些窗户不仅具有美丽的造型，还通过色彩玻璃的运用展现了绚丽的色彩，进一步增强了建筑的魅力。
哥特式建筑的尖顶也是其独特之处，使建筑物看起来更加壮观，充满力量感。
四、尺度感与空灵感哥特式建筑的另一个特点是尺度感和空灵感。
由于采用了垂直线条和尖塔等元素，哥特式建筑给人一种向上发展的感觉，远超过了其实际高度。
尺度感的增强使建筑物在视觉上更具震撼力，给人一种敬畏和敬意。
此外，哥特式建筑设计的空灵性也让人感受到一种宁静和荣耀，与中世纪的宗教信仰相吻合。
总结起来，哥特式建筑以其独特的特征在建筑史上占据了重要的地位。
其垂直线条、尖塔、飞扶壁、尖拱、玫瑰窗和尖顶等元素不仅为建筑物带来了壮观的外观，也给人以向上发展和内心舒适的感受。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
结构特征———拱
11
特备参考
1. (拱顶石) - 位于拱或者拱顶的中央的石头 2. (拱石) - 用于建造拱顶的石头(多数为砖或者楔形物) 3. (起拱点,拱墩) - 拱落脚的那一段拱墙(通常是线脚) 4. .ABUTMENT （桥墩）拱墙上用于平衡拱的重力(一个推 力)的部位 5.CENTER （中心）拱的中央点 6.(跨度) - 拱的宽度 7.(冠).拱的顶部 8. (拱角) 拱墙承受推力最大的地方
特备参考
目录
3
概述
• 哥特式建筑的代表作 • 框架结构 • 结构特征：拱；拱肋；拱顶 • 结构特征：交叉尖劵，飞扶壁 • 科隆大教堂
特备参考
概述
4
• 历史背景： 罗曼建筑的进一步发展，就是12世纪到15世纪西欧主要 以法国的城市主教堂为代表的哥特式建筑，哥特式建筑的产生与发展 都处在社会的即将转型期内（城市的解放和王权的加强），社会意识 形态复杂。
• 流行趋势：《哥特建筑》一书曾在开篇中提到，“它没有准确限定的 历史时段或地理范围。它的形式、技术以及造型的特征并非一成不变， 相反它们往往随着所处的时间与地域而变化。在哥特建筑从辉煌走到 几近消失之时，在18-19世纪的欧洲，竟又掀起了哥特复兴思潮，又 称浪漫主义思潮 。 （也就是在文艺复兴时期这种建筑被命名为哥特式建筑，野蛮的）
结构特征——拱的分类
标准的哥特式拱也 称威尼斯拱 或龙骨拱
特备参考
圆拱
12
弓型弓
基本特征——尖拱
哥特建筑多数为教堂。相对于罗马式教堂而言，哥特建筑 用尖拱形取代了所有的罗马式半圆拱形。这一基本线条的 变化带来了意境的变换：原先厚重阴暗的印象转变成轻快 上升的线条。
尖拱有比半圆拱更实用的地方在于，它在同样的跨度内 可以把拱顶造得更高（中厅一般都在30米以上，最高的达 48米“科隆主教堂”），而其所产生的侧推力会更小，从 而有利于减轻结构；此外，采用尖拱还可以适应多种间的 形状，而半圆形十字拱只能覆盖正方形的间（图1）
特备参考
圣 德 尼 教 堂
5
特备参考
夏 特 尔 主 教 堂
世 纪 中 叶
6
特备参考
12
巴 黎 圣 母 院
成 熟 的 代 表
7
特备参考
韩 斯 主 教 堂
最 繁 荣 时 期
8
特备参考
亚 眠 主 教 堂
最 繁 荣 时 期
9
特备参考
框架结构
哥特教堂的基本结构单元可以理解为：在 一个正方形或矩形平面四角的柱子上做双圆 心骨架尖券，四边和对角线上各一道，屋面 石板架在券上，形成拱顶，又称尖肋拱顶 （图1）。为了平衡中厅拱脚的侧推力，从 侧厅外面的柱墩发券设飞扶壁（图2）。为 了增加稳定性，一般都在柱墩上砌尖塔。由 此可以看出，哥特建筑独特的框架结构。
法国的哥特式建筑，古典建筑的因素和手法基本是没有的，一方面由于他们完全不能适应哥特式的 结构体系和艺术追求，在实践过程中被淘汰了，另一方面是因为哥特式兴起的地区，在古罗马时代 算是偏远省份，古典文化和建筑遗产都比较少，传统的力量弱。
从演变到繁荣再到落寞，在文艺复兴时期又开始发展，成为世界建筑史中极为重要的一部分
哥特式建筑——从结构方面认识
1
班级：建筑学172 小组成员：黄文豪，付豪，李蒋述，冯壮志
特备参考
哥特式建筑——永不枯竭的想象力及创造性
2
巴赞将哥特与其他艺术风格相比较，哥特的更富创造。“罗马得益于希腊，拜占庭出自罗马与东方， 罗马艺术则是东方、拜占庭、蛮族和古代的混血儿，文艺复兴艺术和现代艺术则借鉴了古代艺术的 全部形式，以及大部分关于美的思想。哥特艺术则恰恰相反，它摆脱了束缚罗马式艺术的推动力之 陈旧式的重负，从自然出发。”哥特式建筑则是同样的道理，其结构、装饰、灵感皆赋之于自然。 诸多的学者也是始于此
结构特征——交叉尖劵
在哥特式的设计者们为了使建筑物更高、让教堂内部变得 明亮，在交叉肋拱上又建交叉尖券，把肋拱的承重转移到 尖券上，使其承担穹窿四角的重量。这些尖券不仅可以使 拱的表面更为平滑，而且比半圆形拱顶更为稳固，并能够 跨越各种形状的开间。有了这种结构，艺术家就可在肋拱 之间的间隔中填以很轻的石片，从而只要纤细的墩柱或圆 柱便可支撑拱顶的重量了。
20
FAN: a group of ribs springing from a point to form a vault 一系列的拱肋,从一个点跃出形成拱顶
特备参考
骨架券与普通十字拱的区别
21
特备参考
A，原先的十字交叉拱的砌法；
B，尖拱的常见砌法，先砌拱肋，然后再在拱肋上砌石板， 这种拱肋又称为骨架，这种技术的难度明显增大，但石板 的厚度可以显著减小，从而减轻结构的重量；
夏特尔主教堂的南塔高107米，莱茵河畔法国特斯拉斯堡 主教堂（12世纪末—15世纪末）高达142米，而德国乌尔姆 主教堂（1337年——16世纪）的塔高达161米
特备参考
13
结构特征——拱肋
拱肋的构造一般来说其基本单元是在一 个正方形或矩形平面四角的柱子上做双 圆心骨架尖券，四边和对角线上各一道， 屋面石板架在券上，形成拱顶。采用这 种方式，可以在不同跨度上作出矢高相 同的券，拱顶重量轻，交线分明，减少 了券脚的推力，简化了施工。 拱肋所承受的穹顶压力在矩形的各个角 上被内部的细圆柱承受。侧向推力被外 面看得见的斜向拱垛承受，它们又把压 力传到扶垛支墩上。这样，整个穹顶的 力都集中在拱角上，墙壁减轻了负荷， 从而可以在整个拱的宽度上用窗户来代 替墙.
由两个拱顶交叉而成(注:垂直交叉)
结构特征——拱顶
一种四分的拱顶(注意:这里的拱已经 是POINTED ARCH了,拱被中间的BOSS 截断)
特备参考
17
结构特征——拱顶
Байду номын сангаас
18
一种六分的拱顶,我们看到的布尔日大教堂的就是这种
特备参考
结构特征——拱顶
19
拱肋是从两个拱的相交处延伸出来的
特备参考
结构特征——拱顶
特备参考
14
结构特征——拱顶
15
说到拱肋,就不能不说与之相关的拱顶 (Vault):以下是几种常见的拱顶以及简单的 说明,这有助于我们理解拱肋给穹顶建造带 来的革命性的飞跃，另外就是拱肋和拱是 不可分割的一套系统:
特备参考
结构特征——拱顶
16
未被拱肋分割的半圆拱顶
特备参考
下方带垂直的小拱顶的拱顶
