卷帘门安装说明书

WFJ·SMA无机复合防火卷帘

一、前言

WFJ·SMA无机复合防火卷帘的特点是采用了由多种无机复合耐火隔热材料作防火卷帘的帘面，以取代传统的钢质帘面。因而卷帘质量轻、厚度薄、耐火性能优良、隔热性好、占用的空间小、运行噪音低、无需水幕保护，具有金属卷帘无法比拟的耐火隔热和耐腐蚀性能，是各大宾馆、娱乐场所、商场、剧院、酒店、博物馆、展览中心、地下车库、厂房、仓库等工业与民用建筑物内作防火隔区，防火隔断用的理想防火设施。

二、产品结构及工作原理

WFJ·SMA无机复合防火卷帘由传动机构、帘面、防火护罩及控制系统组

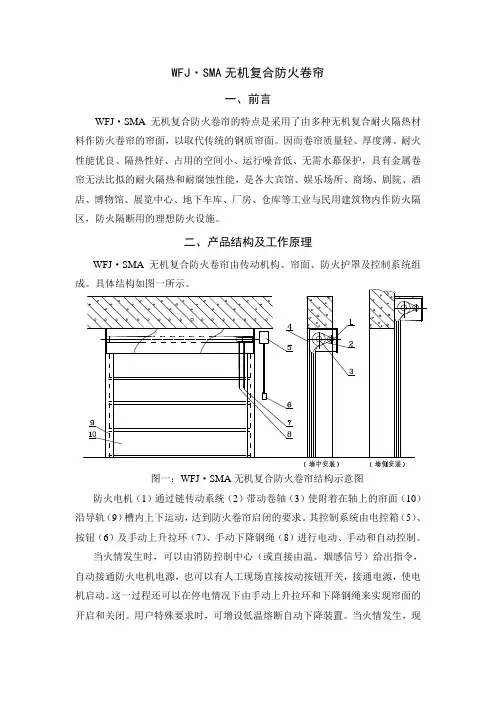

图一：WFJ·SMA无机复合防火卷帘结构示意图防火电机（1）通过链传动系统（2）带动卷轴（3）使附着在轴上的帘面（10）沿导轨（9）槽内上下运动，达到防火卷帘启闭的要求。其控制系统由电控箱（5）、按钮（6）及手动上升拉环（7）、手动下降钢绳（8）进行电动、手动和自动控制。

当火情发生时，可以由消防控制中心（或直接由温、烟感信号）给出指令，自动接通防火电机电源，也可以有人工现场直接按动按钮开关，接通电源，使电机启动。这一过程还可以在停电情况下由手动上升拉环和下降钢绳来实现帘面的开启和关闭。用户特殊要求时，可增设低温熔断自动下降装置。当火情发生，现

场温度达到一定极限时，则该装置能无须经任何指令和操作，帘面即自行下降、关闭，实现隔断火源，防止火势蔓延。

三、主要技术参数

1、环境条件

温度：–10℃～40℃湿度≤85% 无腐蚀性气体

2、电源要求

交流380V 50HZ 三相五线制容量1KW

3、耐火性能

耐火极限≥3小时

背火面热辐射强度<1.05w/cm2

4、帘面每平方米的质量<5kg

5、安装形式

墙中或墙侧安装

6、防火电机的选择（由门洞个体设计确定，其参数详见复合型钢质防火卷帘）

主要规格：300kgf、500 kgf、600 kgf、800 kgf、1000 kgf、1300 kgf、1500 kgf等

7、控制系统功能(详见电控箱使用说明书)

1）过流、过载、缺相、错相有自动控制和保护功能。

2）消防联动功能。

3）二次（延时）下降功能。（过道门适用）

4）现场直接电动启闭功能。

5）手动下降、上升功能。

6）独立识别烟、温感信号且能相应动作。

7）配低温熔断下降装置，可在无人操作和无电的情况下，火情发生时自动关闭功能。

四、安装

1、首先安装支座板，支座板上配有防火电机的通常安装在门洞的右侧。（若需左侧安装时，必须先将防火电机手动环形拉链上方的棘爪调转180°）并保证二端支座板的卷轴轴承在同一水平位置，且应保证两支座板平行，使二端轴承中

心线与二支座板垂直且在一个水平位置。支座板与墙体连结应紧实、牢固，可采用与墙体钢板焊接或插入膨胀螺栓的办法。

2、帘面与转轴装配好，（注意帘面上的挂钩与转轴连结应在同一母线上），再一同安装在二支座板上。注意转轴应尽量靠近电机端后才能将另一端插入轴承到位并焊牢。

3、安装导轨。注意两导轨应吊垂线并保证两导轨与转轴平行安装。

4、初步调试完成后再安装护罩（门眉及底、后向护罩）和导轮。

5、电控箱通常安装在靠近防火电机处，按钮安在有防火电机一侧的门洞墙体上。若是过道门，则在对应另一侧也安一只。按钮应安在离地面1.5米高左右。控制线常暗装在墙体内，若明装也应穿金属管。

五、调试

1、电源应不缺相，相序正确，使按钮的上、下指示与电机运转、帘面动作想一致。

2、上、下限位的调整：松开限位器的调整螺母，用手动方法，将卷帘放置最低处（吊底下缘与地面的距离约1 cm）旋转调整螺母，使滑块接触下行程开关触点，再将螺母锁紧。用同样的方法，将卷帘开启到上止点使另一滑块接触上行程开关触点，并锁紧螺母。初调完成后，通电操作卷帘启闭，检查是否能自动停留在设定位置，如有误差，再进行调整，直到满意为止。

3、运行调试：相序，上下限位调整完成后，用点动方式进行卷帘调试运行，卷帘启闭正常，制动灵敏、可靠（若制动器过紧、或过松则应进行调整），卷门机及帘片运动自如，无异常声音，手动下降装置，可使卷帘匀速下降，手动拉力小于50N。

4、中停位置，延时时间及烟、温感控制调试。（详见电控箱说明书）

5、注意事项：

（1）安装调试过程中，卷帘门下严禁站立或过往行人，以免意外。

（2）安装完成后，卷帘门下不准放任何物品。

（3）调试完后，电控箱各功能开关应依次复位，使其处于正常工作待机状态。

六、使用

1、使用按钮操纵卷门的启闭时，只需按动上或下按钮即可实现，卷门到位停止，若按动“停”的按钮，则卷门会自行停止在任意位置。

注意：使用按钮时，卷门由开启转为关闭或关闭转为开启，必须先按动“停”的按钮，然后再按转换方向的按钮。

2、在停电情况下，可使用手动机构操纵卷门的启闭，拉动环形链条，可使卷门缓慢上升，到位后停止拉动，不得超过上限位，否则会损失机件。拉动下降装置，可使卷门匀速下降，当接近下限位时（约离地面0.3m）应松开再拉依次达到全闭。

严禁随意使用下降装置作为卷帘正常关闭操作；在电动运行时，严禁拉动环形链，否则将严重损坏机件。

3、消防联动或烟、温感直接控制时，卷门会按烟感指令下降全关闭，过道门则下降至离地面1.5m～1.8m高处，延时20秒～200秒（可调）或温感指示下降全关闭。如需重新开启，则应按上升按钮或手拉环形链使其上升开启。

4、配用其他型号控制箱操作时，按其使用说明书要求进行操作。

七、维护保养及注意事项

1、卷门下在任何时候（包括安装调试及使用过程）严禁站人、置物，以免卷门误动作伤人砸物，留下隐患损坏卷门机件。

2、应防止洒水喷淋装置的水滴飞溅在卷门电机及电控箱上，严禁有水浸入。

3、长期不使用的卷门应每月运行一次，查验有无故障，传动部位（链轮及链条上）应每季加涂润滑油一次。若有异常则应及时维修、调整。

4、安装之后，不应随意改动电源相序。

5、本设备应由制造厂专业队伍安装及维修，否则本厂不承担三包责任。

6、本设备只作防火专用，若作他用请在订货合同中说明。

7、本厂产品质量三包，三包期一年，三包期内如属产品质量问题免费维修，三包期后，终身服务，只收取工本费。

8、本产品设计及说明书，如有更改，恕不通知，有关事项请直接找本厂技术科查询。
