卷帘门机变频器说明书
卷帘门使用说明书

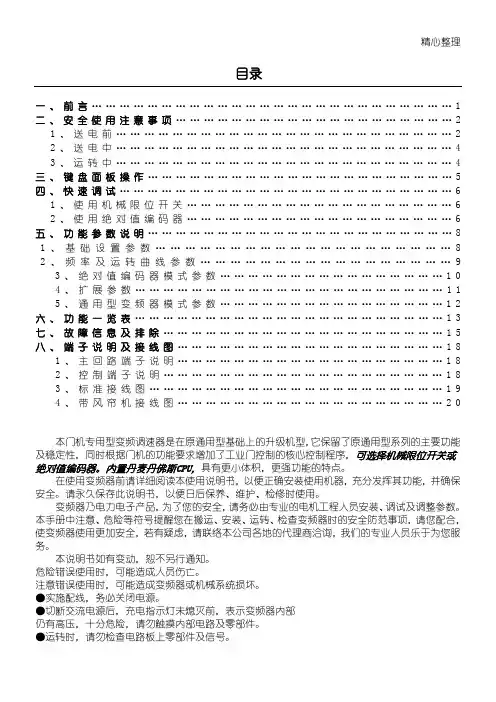

精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)四、快速调试 (6) (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、前欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积，更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能，并确安全。
请永久保存此说明书，以便日后保养、维护、检修时使用变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
●实施配线，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时，请勿检查电路板上零部件及信号。
精心整理●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项⑵送电中危险．精心整理●送电中绝不可插拔变频器上的连接器（CONNECTOR）以避免控制主板因插拔所产生突波进入，造成变频器损坏。
2、使用绝对值编码器：1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。
（如未连接，变频器会出现A.CL报警提示）。
）C156=1（如安装在右侧把C156=0、确定编码器安装在左侧或右侧。

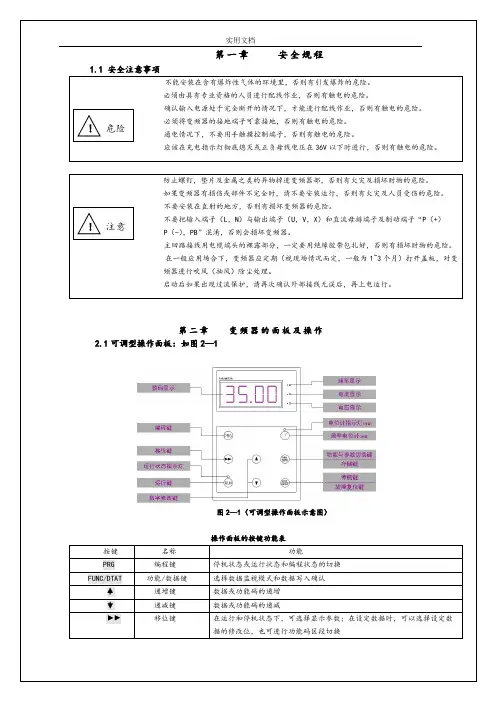

TD3200门机变频器说明书
第一章安全规程1.1 安全注意事项不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。
必须由具有专业资格的人员进行配线作业，否则有触电的危险。
确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电的危险。
必须将变频器的接地端子可靠接地，否则有触电的危险。
!危险通电情况下，不要用手触摸控制端子，否则有触电的危险。
应该在充电指示灯彻底熄灭或正负母线电压在36V以下时进行，否则有触电的危险。
防止螺钉，垫片及金属之类的异物掉进变频器部，否则有火灾及损坏财物的危险。
如果变频器有损伤或部件不完全时，请不要安装运行，否则有火灾及人员受伤的危险。
不要安装在直射的地方，否则有损坏变频器的危险。
不要把输入端子（L，N）与输出端子（U，V，X）和直流母排端子及制动端子“P（+）!注意P（-），PB”混淆，否则会损坏变频器。
主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。
在一般应用场合下，变频器应定期（视现场情况而定，一般为1~3个月）打开盖板，对变频器进行吹风（抽风）除尘处理。
启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。
第二章变频器的面板及操作2.1可调型操作面板：如图2—1图2—1（可调型操作面板示意图）操作面板的按键功能表按键名称功能PRG 编程键停机状态或运行状态和编程状态的切换FUNC/DTAT 功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN键和键同时按下执行开门运行，RUN键和键同时按下执行关门运行。
通用变频器的面板操作模式下，RUN键和键同时按下执行正转，RUN键和键同时按下执行反转。
卷帘门使用说明书
精心整理目录一、............................................................ 前言1二、................................................ 安全使用注意事项 21、送电前 (2)2、送电中 (4)3、运转中 (4)三、.................................................... 键盘面板操作5四、........................................................ 快速调试6 (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、刖欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性，同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积，更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能，并确安全。
请永久保存此说明书，以便日后保养、维护、检修时使用变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
•实施配线，务必关闭电源。
•切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
•运转时，请勿检查电路板上零部件及信号。
卷帘门使用说明书
精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)…6…6…6…8…8…9 (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)并确保本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险错误使用时，可能造成人员伤亡。
注意错误使用时，可能造成变频器或机械系统损坏。
●实施配线，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时，请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项1、变频器控制模式改为绝对值编码器模式（C155=2），把编码器连接好。
（如未连接，变频器会出现A.CL报警提示）。
2、确定编码器安装在左侧或右侧。
出厂值为左侧C156=0（如安装在右侧把C156=1）。
3、变频器设为学习模式。
进行下限及上限位的学习计算，设定C168=1；4、下限设定：点动下降，调整门到下限位置。
按下急停按钮，按住下降按钮5秒。
变频器出现AT0提示，下限设定完毕。
5、上限设定：点动上升，调整门到上限位置。
按下急停按钮，按住上升按钮5秒。
变频器出现AT0提示，上限设定完毕。
（如需要半开/全开功能，设置C158=1。
在半开状态设置半开上限，在全开状态设置全开上限，操作方法相同）。
6、限位设定完毕，改动C168=0，立时可自动运行。
，如果0:通用型标准模式1:行程开关模式2:绝对值编码器模式注：C155=1时，如果C168也为1，键盘就会显示A.PR错误；C156：编码器安装位置:0,1出厂值00:左侧1:右侧C157:变频器扩展参数模式0—1出厂值1说明：如果C157的值为1，那么C150以前的参数不能监看也不能修改；C158：VI输入状态的定义：0-1出厂值0说明：在行程模式下，VI端口只用来表示手动/自动模式，与C158参数的设置值无关；在编码器模式下，C158用来选择手动/自动，全开/半开：0：手动/自动选择：选择半开模式，接通后按C150设定的时间延时下降，断开取消延时；1：半开/全开：选择半开/全开模式，接通后全开，断开为半开。
快速卷帘门控制器使用说明书

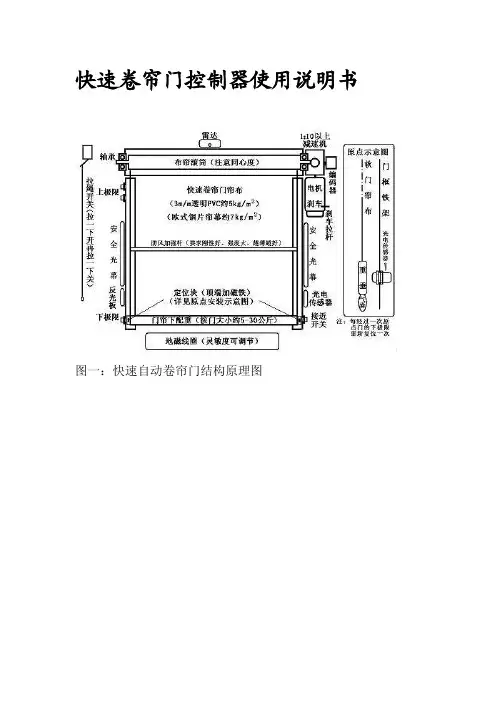

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
快速卷帘门控制器使用说明书
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
快速门变频器使用说明书(中文)
目录1前言 (1)2安全使用注意事项 (2)3键盘面板操作 (3)4快速调试 (4)4.1使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3 使用增量式编码器 (6)5功能参数说明 (7)5.1 基础功能 (7)5.2 速度调节 (8)5.3 编码器模式 (9)5.4 运行时间及保护 (10)5.5 V/F曲线、开关量输出 (11)5.6 通讯 (12)5.7 通用型变频器模式 (12)6故障信息及排除 (13)7电气接线图 (15)1 前言感谢您选用多功能、高性能的研和C102双核(双CPU）快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点：1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片；双CPU。
3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码，方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一，高度集成。
2 安全使用注意事项1、实施配线前，请务必关闭电源。
2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
3、运转时，请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
6、请确认将电机及变频器正确接地，以确保安全。
7、请确保主回路端子配线正确，电源输入、电机输出接线正确，否则，将造成变频器的损坏报废。
8、送电前请盖好电箱门，以防触电，造成人身伤害。
快速卷帘门变频器说明书
前言功能特点:1. 具有两种操作模式，分别为正交编码模式和限位开关模式。
2. 取代原有的采用外接PLC或单片机控制变频器的传统方式。
整个系统只有一个专用变频器，大大减小了硬件体积，降低了成本；同时提高了系统安全性。
3. 具有丰富的硬件端子及端子功能，可满足用户多个需求。
8个输入端子，5个输出端子，1个继电器端子(可直接控制电机抱闸)，1个正交编码器接口(使用限位开关模式时，亦用于接上下限位开关)。
4. 具有多种软硬件保护机制，能有效的保护系统及人身安全。
a. 具有变频器的通用保护功能。
如输入缺相，输出缺相，过流，过压，过载等保护b. 运行方向错误保护，编码器断线故障保护，编码器异常故障保护等门机专用保护功能(正交编码器模式下有效)。
5. 集成了快速卷帘门控制专用功能，同时具有通用型变频器的功能。
6. 操作灵活。
可设置开关门频率及加减速时间，用于调节开关门的速度。
7. 操作过程简单。
在正交编码模式下，只需少量的操作步骤即可完成门的定位。
8. 可设置用户使用时间。
时间到达后，将不能再运行。
只有正确输入密码后，方能解锁。
安邦信AM615变频器产品外观一．概要介绍快速卷帘门专用变频器是在原通用型变频器基础上的升级机型，它保留了原通用型系列的主要功能及稳定性。
根据快速卷帘门的控制需求，增加了门控制的核心控制程序，通过使用增量型编码器实现门的精确定位。
本机型是在公司原有的软件平台下，将门的控制部分代码整合进通用变频器代码中，而不增加额外的硬件，这样使门机的体积跟普通通用型变频器体积一致，并大大降低了硬件成本。
本用户手册描述了门机的详细使用方法，以帮助使用者快速的掌握此门机的使用。
二．门机特点此门机是基于以TI公司生产的高性能DSP芯片TMS2808为核心的控制系统。
它具有通用型变频器的功能，同时集成了工业门控制的专用功能。
门机操作简单，具有多种软硬件保护机制，能有效的保护变频器及人身安全。
如：定位完成后，如果在非定位调试模式下将电机接反，变频器将会报警；检测不到编码器，变频器将会报警。
