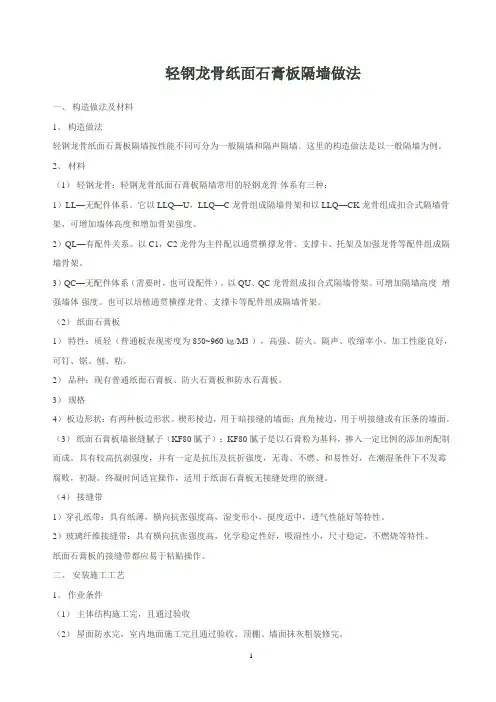

轻钢龙骨隔墙系统

轻钢龙骨隔墙系统
隔墙系统通常考虑墙体的力学特性、防火性能、空气隔声能力、隔热保温性能、占地面积大小及每平方米墙体的重量等六方面更具有权威性、超前性和代表性。

松本板与龙骨（主要指轻钢龙骨）组成的隔墙系统可以满足您的以上要求。

一、墙体龙骨及配件的选择
对于隔墙用的轻质板材而言，其骨架通常用中钢龙骨、轻钢龙骨、木龙骨等，我们推荐使用轻钢龙骨，是由于其重量轻、干作业、施工快捷、结构牢固，可以重复利用，能满足建筑和设计对隔墙的功能要求等优点。

轻钢龙骨隔墙骨架一般由水平的沿顶、沿地龙骨、中间横撑龙骨与垂直的竖龙骨组成。

隔墙的配件主要为膨胀螺栓（或射钉或水泥钉）、自攻螺钉、抽芯铆钉，配件的规格应根据要求不同而定。

注：龙骨之间的固定也可以用专用的龙骨钳固定。

常用的墙体轻钢龙骨规格有Q50、Q75、Q100，选用时应根据工程要求和图纸要求而定，选用标准如下表：
常用轻钢龙骨限制高度表
二、隔墙板材的选择
三、设计和构造指南
1.轻钢龙骨墙体主要用于内隔墙。

当用于分户墙、走道、楼梯间等对隔声、防火、防水、防盗及耐久性要求较高的部位时，应慎重选用板材品种和合理的墙体构造。

(请与我司技术支持部联系)
2.墙体连续长度不宜大于25m，超过时可设置伸缩缝。

3.墙体的适用高度与龙骨的品种，截面尺寸和间距有关，请参照上述《常用轻钢龙骨限制高度表》及说明。

4.龙骨与建筑结构应连接牢固。

龙骨的边框与建筑结构的连接可采用膨胀螺栓或射钉固定，间距不宜大于800mn。

为加强墙体刚度而采用通贯龙骨时，其间距不宜大于1500mm。

竖龙骨与横龙骨连接采用直径为4mm，长度为8mm 的抽芯铆钉，或用专用的龙骨钳固定。

5.板用自攻螺丝固定在龙骨上。

如无说明，自攻螺丝的规格一般为直径
3.5~4mm，长度25~35mm。

6.墙体与梁、板、墙、柱应连接牢固，结合处应紧密相连无缝隙，采用与板材相适应的腻子或密封嵌缝粘结材料填实、刮平并贴防裂带盖缝。

7.对防火要求较高的墙体须采用防火性能较高的板材系列,如威保板，相关可参阅《松本威保板》资料。

8.有防水要求时，应选用防水性能较高的松本维保板，墙面做防水处理以加强产品的耐久性。

在墙脚处应设100mm高的细石混凝土墙垫，墙垫也应作防水处理。

9.墙体面板可吊挂10kg以下的物件。

吊件固定在龙骨上时可增加吊挂能力。

如需吊挂重物时，需加密的排布及增加钢(木)垫板或角钢及连接构件，将荷载传递到龙骨骨架上，防止面板受损。

四、构成隔墙体的一般程序
墙体安装应按设计要求和有关规定进行，一般安装顺序如下：
弹线定位→安装沿地、沿顶龙骨及竖龙骨（留设门、窗、洞口）→安装横撑龙骨（通贯龙骨）
→安装水电管线→安装一侧平板→板上钻孔安装管线固定件→安装墙体填充物
→安装另一侧平板→接缝处理(封缝、贴防裂带)→
安装踢脚板→墙面装饰。

五、轻钢龙骨骨架的安装
1、清理好龙骨骨架安装部位的基层。

2、在基层上按龙骨的宽度弹线。

同时标明门窗、卫生
设施和管道位置。

弹线应清晰，位置应准确。

3、按墙体尺寸裁割所需龙骨。

4、沿弹线位置安装边框沿地、沿顶龙骨，长向的拼接应保持平直。

龙骨端
部应固定牢固，固定点距端部应不大于150mm，固定点间距应不大于800mm，注：在不同方向的墙的交汇点，沿顶沿地龙骨之间须留一个与板厚一样的空隙。

5、沿弹线位置安装边框竖龙骨，其固定要求同沿地、沿顶龙骨一样。

注：当墙体有较高隔声要求时边框龙骨与基层之间应按设计要求安置隔声垫或嵌满弹性密封胶。

6、在沿顶沿地龙骨之间插入竖龙骨（其长度应比天花板与地面的高度小
10mm），竖龙骨中心间距为610mm（有特殊要求时应按设计要求布置）。

竖龙骨应垂直，侧面应在同一平面上，不得扭曲错体。

注：
1）门窗框、自由端、墙体转角连接处和大开孔等位
置的两侧要装加强龙骨（竖龙骨与沿顶沿地龙骨
的复合）。

装上加强龙骨后，龙骨
中心间距610mm的原则保持不破坏。

2）为加强墙体刚性，建议增加采用龙骨支撑卡。

支
撑卡安装在竖龙骨的开口一侧，卡距为600~800mm。

3）如果需吊挂重件时（如吊柜、空调、水箱等），则必须加密龙骨的排布，或在龙骨内装上木夹板或薄钢板，以将负荷转移到龙骨架上，避免板材受破坏。

4）对于特殊结构的墙体龙骨安装(如曲面、斜面墙体)应符合设计要求，并请与我司技术支持部联系。

7、在板材的水平接合处装上横撑龙骨，以固定板材水平边缘。

8、龙骨与龙骨之间用抽芯柳钉连接固定或用专用的龙骨钳固定。

9、龙骨安装完毕，应按水电设计要求安装暗管、暗线及配件等。

应根据管口位置和尺寸在有关龙骨上预开孔，但开孔的直径不大于龙骨宽度的3/5。

10、安装板材前，应检查龙骨骨架的表面平整度、立面垂直度与稳定性。

注：墙体龙骨安装的允许偏差，应符合下表的规定。

六、松本板的安装固定
1、安装固定的一般要求
1）、通常情况下，作隔墙的松本板铺设应由下至上，采
用纵向排布，即板的长边落在竖龙骨上；
2）、板材对接时要自然靠近，不能强压就位；
3）、如果防火、隔声没有太高要求时，墙体两面的板缝
可以不错缝，但要求较高时则墙体两面的板缝应错开，
即墙体两面的板对接缝不能落在同一根龙骨上；
4）、如果墙体封板高度大于3500 mm时，上下板的垂直
接缝也应错开。

2、板材安装固定的步骤
1）根据图纸或实际情况切割板和开孔。

注：松本板的两长边（2440方向）一般都已倒好角，
短边（1220mm方向）则是直边。

如因切割以致板边没有
倒角原边时，或墙体高于2440 mm时，板边必须现场倒
角（刨成斜边）或直接订购四边倒角的板，以便更好地
处理接缝。

2）弹线并标注板的固定点，同时作拔孔处理（孔径比螺钉头略大1-2mm，
孔深1-2mm），以方便螺丝头沉入板面。

固定点距板边15mm，距板角50mm，固定点间距为200~250mm。

3）固定松本板时，板与龙骨应作预钻孔（如选用高强自攻螺丝则不需预钻孔），孔径比螺钉直径小1mm。

4）松本板用自攻螺钉固定，固定时应从板的中部向周边固定，且所有螺钉头均应沉入板面1mm。

注：门窗处板的排布时，板缝不能落在与地面相垂直或平行的门窗框龙
11、墙体锐角构造12、墙体钝角构造
13、隔声墙体
对隔声要求较高的墙体，须采取有效隔声措施，如选用较厚的面板，或采用不对称板(墙体两边的板厚度不同)或采用双层面板，或双排龙骨构造，在龙骨空腔内填充吸声材料，并加强密封。

板、龙骨与梁、板、墙、柱的结合处设置弹性隔声垫。

14、抗冲击墙体
对抗冲击能力要求较高时，可以加密
竖龙骨的间距，或选用较厚的面板，
或采用双层面板，此方式同时加强了
墙体的隔声、隔热、
15、壁墙构造
此系统主要用作内保温和装饰砌块墙
或混凝土墙。

骨架可用墙体轻钢龙骨
构成，或吊顶付骨来代替竖骨构成，骨架用角码或墙体卡固定。

16、墙体门窗洞口
1、普通型固定窗(宽尺寸≤1500mm)，洞口两侧要装附加龙骨。

2、普通型门(宽尺寸≤3000mm)及开膛活动窗(宽尺寸≤5000mm)，洞口两侧要装加强龙骨(沿顶沿地龙骨与竖龙骨对扣)。

装上加强龙骨后，墙体竖龙骨的中心间距610mm原则保持不破坏。

3.较大的门窗尺寸：当门开口≥3000mm或重型门时，窗开口≥5000mm时，洞口支撑骨架应采用钢结构来做门窗框。

1）门框
2）、窗框
17、暗装箱及设管线和插座
1、暗设管线穿过有关龙骨时，龙骨需要预开孔，但开孔的直径不大于龙骨宽度的3/5。

2、小型箱体(如空气开关等)、插座位，其上下或左右应增加木方条或附加龙骨以方便固定(如固定窗做法)。

3、中型箱体(如消防箱等)，其上下和左右应增加木方条或加强龙骨以方便固定(如一般门做法)。

4、大型或重型箱体，其上下和左右应增加型钢以方便固定和承受(如大型门窗做法)。

5、对隔声、防火有较高要求时，应在箱体、插座位后增加一块附加板材，
注：轻钢龙骨隔墙系统的形式千变万化，本册中出现的形式，只是为设计
师和客户提供举一反三的参考实例，选用时应根据隔墙的使用要求、高度和跨度等等选择考虑，并请与我司技术支持部联系。
