全站仪具体使用方法和坐标计算
全站仪坐标测量步骤与计算(精)
全站仪坐标测量步骤与计算
一、坐标测量的方法步骤
1、仪器的安置。
①在实验场地上选择一点 A6作为测站,另外找一点为后视点 00,来测量另外 4点 01、 02、 03、 04的坐标。
②将全站仪安置于 A6点,对中、整平。
③在后视点和要测量的点上分别安置棱镜。
2. 仪器的操作
开机→按 MENU 键→ F2(数据采集→ F1(输入输入一个文件名→ F4(确定→
F1(测站设置→ F4(NEC → F1(输入输入测站点号A7→确定后输测站坐标 (N , E , Z , 输入完后确定→ F3(记录→ F2(后视设置→ F1(输入输入后视点号00→ F2(后视→
确定后输入后视点的坐标 (N , E , Z ,再确定输入方位角216°40′ 03″,确定→ 照准后
视点确定后按 F3(测量来检测坐标是否正确→确定无误后按 ESC 退出→在坐标页
面进行测量,分别测出 4个点的坐标并记录。
二 . 坐标测量计算公式:
(1 坐标增量计算:
ΔX AB =SAB ·C OS αAB
X B =XA +ΔX AB
ΔY AB = SAB ·Sin αAB
Y B =YA +ΔY AB
X A ; Y A-------测站的 X 轴, Y 轴的数值。
X B ; Y B-------测点的 X 轴, Y 轴的数值。
ΔX AB ; ΔY AB----测站坐标的 X 轴, Y 轴的坐标增量。
αAB-------测点方位角。
制作人:任晨辉组长:张博班级:地质 1002班。
全站仪测量坐标的操作步骤
全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。
它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。
本文将介绍全站仪测量坐标的具体操作步骤。
2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。
- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。
- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。
3. 设置测站点在开始测量之前，需要设置测站点。
具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。
通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。
2. 使用全站仪的目标搜索功能，找到参考点。
3. 使用全站仪的定位功能，将参考点设为测站点。
在测站点上设置一块控制点，作为测量的起点。
4. 进行测量设置完成测站点后，即可开始测量坐标。
具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。
将目标对准全站仪视野中的准星，并锁定目标。
2. 按下触发按钮，测量目标的坐标。
可以通过全站仪上的显示屏查看测量结果。
3. 移动全站仪到下一个目标点，重复以上测量步骤。
4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。
5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。
具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。
2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。
可以根据需要进行数据的筛选、清理和修正。
3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。
4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。
6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。
全站仪坐标测量步骤与计算
全站仪坐标测量步骤与计算全站仪是测量工程中常用的一种仪器，它能够同时测量水平角、垂直角和斜距，并能通过内置的计算机进行数据记录和处理。
下面是全站仪的坐标测量步骤与计算过程的详细介绍。
步骤1：设立基点在测量区域内选择一个固定不动的基准点作为基点，通常是在已知的控制点上设立。
这个基点将作为后续测量的基准。
步骤2：放置全站仪将全站仪放置在距离待测点较近的位置上，并通过三脚架固定仪器。
在放置过程中要确保全站仪水平，可以通过调整三脚架的高度和使用气泡管进行水平校准。
步骤3：测量水平角使用全站仪的水平刻度，对准待测点。
通过观察全站仪显示的水平角度，记录下水平角的读数。
在记录之前，最好进行目标中心的精确定位和观察，使数据更加准确。
步骤4：测量垂直角将全站仪的望远镜对准待测点，并使用全站仪上的竖直刻度对准垂直角。
通过观察全站仪显示的垂直角度，记录下垂直角的读数。
同样，在记录之前进行目标中心的精确定位和观察，以确保数据的准确性。
步骤5：测量斜距使用全站仪上的测距仪，对准待测点。
通过观察全站仪上显示的测距结果，记录下斜距的读数。
在记录之前，确保使用的棱镜反光板放置在待测点上，以获得准确的测距结果。
步骤6：数据处理与计算将所测得的水平角、垂直角和斜距数据输入全站仪的内置计算机中进行处理和计算。
全站仪内置的计算机能够根据所输入的数据，计算出测点的坐标。
计算过程主要包含以下几个步骤：1.根据测量的水平角和垂直角，可以计算出待测点相对于基准点的方向角和仰角。
2.根据测量的斜距和方向角，可以计算出待测点与基准点之间的水平距离和垂直距离。
3.结合基准点的已知坐标，可以计算出待测点的绝对坐标。
在实际操作中，需要注意以下几个问题：1.在测量水平角和垂直角时，要保持仪器的稳定和准确。
避免震动和移动，以获得准确的角度读数。
2.在测量斜距时，要确保棱镜反光板正确放置在待测点上，并保持稳定。
避免棱镜反光板的移动导致测距误差。
3.在数据处理和计算过程中，要仔细核对输入的数据，确保准确性。

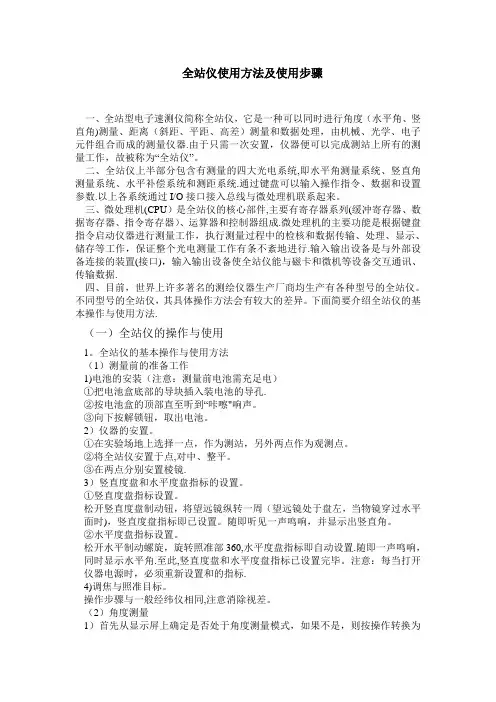

全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角)测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器.由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统.通过键盘可以输入操作指令、数据和设置参数.以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机(CPU）是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成.微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行.输入输出设备是与外部设备连接的装置(接口)，输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据.四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法.（一）全站仪的操作与使用1。
全站仪的基本操作与使用方法（1）测量前的准备工作1)电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔.②按电池盒的顶部直至听到“咔嚓"响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点,对中、整平。
③在两点分别安置棱镜.3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360,水平度盘指标即自动设置.随即一声鸣响，同时显示水平角.至此,竖直度盘和水平度盘指标已设置完毕。
全站仪具体使用方法和坐标计算
全站仪具体使用方法和坐标计算全站仪是用于测量地面上物体和地形特征的一种仪器。
它可以测量水平角、垂直角和斜距等数据，从而计算出坐标和位置信息。
下面将介绍全站仪的具体使用方法和坐标计算过程。
1.全站仪的设置：首先需要将全站仪放置在稳固的三脚架上，并确保其位置水平、稳定。
然后使用调平器进行水平调整，使水平泡在两个刻度之间。
接下来需要将全站仪与计算机或数据记录仪连接起来，并确保通信畅通。
2.观测点的设置：在需要进行测量的地点，选择一个稳固的基准点，并在其上设置一个反光棱镜。
此时需要使用一个金属杆将棱镜架起，使之高度适当，以保证全站仪能够看到它。
3.观测数据的测量：打开全站仪的开关，进入观测模式。
首先对基准点进行定位，即将全站仪对准棱镜，并按下测量按钮进行观测。
通过光电定位系统，全站仪会自动测量水平角、垂直角和斜距等数据，并将其记录下来。
4.辅助点的测量：在需要进行坐标计算的区域内，选择几个辅助点，并设置相应的反光棱镜。
使用全站仪对这些点进行观测，测量其水平角、垂直角和斜距等数据，并记录下来。
5.数据的处理与计算：将观测数据导入计算机或数据记录仪中，使用相应的测量软件进行数据处理和计算。
首先需要进行误差处理，排除由于仪器精度、环境因素和人为误差等造成的测量误差。
然后根据观测数据，采用三角测量法或其他合适的方法，计算出各点的坐标和位置信息。
6.坐标的导出与应用：将计算得到的坐标数据导出为CAD或GIS格式，可以将其用于制图、建模和分析等应用。
根据具体需求，可以制作地形图、线路图、工程图或其他专用图纸。
全站仪的坐标计算过程是基于测量原理和几何计算方法的，通过测量角度和距离等数据，使用三角函数和数学运算进行计算。
坐标计算的准确性和精度受到多种因素的影响，如仪器精度、测量环境和数据处理方法等。
因此，在使用全站仪进行测量和坐标计算时，需要注意选择合适的测量方法和技术，并进行数据校正和误差分析，以提高测量和计算的准确性和可靠性。
全站仪操作步骤及方法
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法：
1. 设置全站仪：将全站仪放在测量点上的三脚架上，并使用水平仪进行水平调节，确保全站仪水平稳定。
2. 安装测杆或测杆卡：将测杆或测杆卡安装在全站仪上，确保其安装牢固。
3. 连接电源：通过电源线连接全站仪和电源插座，然后按下电源按钮启动全站仪。
4. 进行辅助定位：在进行测量之前，通常需要进行辅助定位，以确定全站仪所在位置的坐标。
5. 进行目标点测量：选择目标点进行测量，然后通过镜头观察目标点，使用全站仪的横轴和纵轴调节，使目标点准确对准十字线。
6. 记录测量数据：在观察测定点后，按下记录按钮，全站仪将自动记录测量数据，包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点：完成一个目标点的测量后，将全站仪移动到下一个目标点，并重复步骤5和6，直到完成所有目标点的测量。
8. 数据处理和分析：将测量数据导出到计算机中进行处理和分析，使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备：在使用全站仪结束后，将其摆放在安全的地方，清洁仪器，并及时保养，包括调整仪器的水平和校准仪器等。
请注意，在操作全站仪时应遵循相关的安全操作规程，并确保仪器的正常使用和维护。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。
它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。
2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。
它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。
全站仪还可以测量斜距、高差等信息。
3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。
2. 确保全站仪上的电池有足够的电量，或者接入外部电源。
3. 打开全站仪的电源开关，等待仪器启动。
步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。
基准点通常是一个固定的地面标志物。
1. 使用全站仪的测距功能，测量全站仪到基准点的距离。
2. 对准基准点，并将全站仪的测距仪朝向基准点。
3. 按下测距仪上的测量按钮，记录下测量结果。
步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。
1. 使用全站仪的测距功能，测量全站仪到目标点的距离。
2. 对准目标点，并将全站仪的测距仪朝向目标点。
3. 按下测距仪上的测量按钮，记录下测量结果。
4. 如果需要进行多个目标点的测量，重复上述过程。
步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。
1. 将测量数据导入到计算机或移动设备中。
2. 使用专业的测量软件来处理测量数据。
3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。
步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。
1. 将测量结果保存到计算机或移动设备中的文件中。
2. 根据需要，可以测量报告，并进行打印或分享。
4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。
全站仪坐标计算算例
全站仪坐标计算算例
全站仪是一种测量仪器，用于测量地面上点的坐标。
在进行全站仪坐标计算时，通常需要以下步骤：
1. 设置基准点，首先，需要选择一个已知坐标的基准点作为参考点。
这个基准点的坐标可以通过其他测量方法或者已知的地理坐标来确定。
2. 安装全站仪，将全站仪安装在合适的位置上，并确保它的水平仪处于水平状态。
3. 观测目标点，使用全站仪观测需要计算坐标的目标点。
观测时，通常需要测量目标点与基准点之间的水平角、垂直角和斜距。
4. 数据处理，将观测到的角度和距离数据输入到计算软件中进行处理。
根据观测到的角度和距离，结合基准点的坐标，可以计算出目标点的坐标。
5. 坐标计算，根据观测数据和基准点的坐标，使用三角测量或者其他测量方法，计算目标点的坐标。
这个过程中，需要考虑大地
坐标系统、高程系统、坐标转换等因素。
6. 数据验证，在计算完成后，需要对计算结果进行验证。
可以通过观测其他已知点的坐标，与计算出的结果进行对比，以确保计算的准确性。
需要注意的是，全站仪坐标计算的精度受到多种因素的影响，如仪器的精度、观测条件、数据处理方法等。
在实际应用中，应根据具体情况选择合适的方法和仪器，以保证测量结果的准确性和可靠性。
