化学镍金工艺介绍ppt课件
化学镀镍(共8张PPT)
层，甚至整个化学镀镍金工艺至关重要‘61。某个工序处理不当， 通常使用酸性镀液体系，其中包括镍盐(硫酸盐、氯化物)，还原剂(次磷酸钠或硼氢化物)[8]，配位剂(柠檬酸、乙酸、琥珀酸、丙酸或乙醇酸)，稳定剂(重金属盐、硫脲、氟化物)[9]。
(pCu>800mg／L时开新缸)
工艺控制
• 前处理工艺是用以除去铜面氧化物、油脂等污染物，粗化铜表面， 化学镀镍由还原剂提供电子进行还原反应[7]，镍首先围绕Pd的活性中心沉积出来，先沉积出来的镍具有自催化作用，随时间延长，镍厚度不断增加。
并在铜面沉钯，形成镍还原的活化中心。前处理对得到均匀的镀 不需要一般电镀所需的直流电机或控制设备。
b化e学ing镀d镍ep由os还ite原d剂”。提供电子进行还原反应[7]，镍首G先F围酸绕除Pd的油活剂性中心沉积5出5来～，6先5沉积m出L来的镍具有自催化作用，随时间延长，镍厚度不断增加。 ／L
(1)除油工艺
浓硫酸
90～110mL ／L
化学镀镍
化学镀又称为无电解镀（Electroless plating），也可以称为自催化电镀 （Autocatalytic plating）[1]。具体过程是指：在一定条件下，水溶液中的金属离 子被还原剂还原，并且沉淀到固态基体表面上的过程。ASTM B374（ASTM，美
国材料与试验协会）中定义为Autocatalytic plating is “deposition of a metallic coating by a controlled chemical reduction that is catalyzed by the metal or alloy being deposited”。这一过程与一般电镀镍不同，其镀层是可以不断增厚的[2]，
化学镍金工艺讲座
化学镍金工艺讲座化学镍金工艺讲座一﹑概述化学镍金又叫沉镍金﹐业界常称为无电镍金(Electroless Nickel Immersion Gold)又称为沉镍浸金。
PCB化学镍金是指在裸铜面上化学镀镍﹐然后化学浸金的一种可焊性表面涂覆工艺。
它既有良好的接触导通性﹐而且具有良好的装配焊接性能﹐同时它还可以同其它表面涂覆工艺配合使用。
随着日新月异的电子业的民展﹐化学镍金工艺所显出的作用越来越重要。
二﹑化学镍金工艺原理2.1 化学镍金催化原理2.1.1 催化作为化学镍金的沉积﹐必须在催化状态下﹐才能发生选择性沉积。
Ⅷ族元素及Au等许多金属都可以作为化学镍的催化晶体。
铜原子由于不具备化学镍沉积的催化晶种的特性﹐所以通过置换反应可使铜面沉积所需要的催化晶种。
2.1.2 钯活化剂PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂在活化制程中﹐其化学反应如下﹕Pd2++Cu→Pd+Cu2+2.2 化学镍原理2.2.1 化学镍在钯(或其它催化晶体)的催化作用下﹐Ni2+被NaH2PO2还原沉积在裸铜表面。
当镍沉积覆盖钯催化晶体时﹐自催化反应将继续进行﹐直到达到所需要之镍层厚度。
2.2.2 化学反应在催化条件下﹐化学反应产生镍沉积的同时﹐不但伴随着P的析出﹐而且产生氢气的逸出。
主反应﹕Ni2＋+2H2PO2－+2H2O→Ni+2HPO32－+4H＋+H2↑副反应﹕4H2PO2－→2HPO32－-+2P+2 H2O+H22.2.3 反应机理H2PO2－+H2O→H＋+HPO32－+2HNi2＋+2H→Ni+2H＋H2PO2－+H→H2O+OH－+PH2PO2－+H2O→H＋+HPO32－+H2↑2.2.4 作用化学镍的厚度一般控制在3~5μm﹐其作用同金手指电镀镍一样﹐不但对铜面进行有效保护﹐防止铜的迁移﹐而且具备一定硬度和耐磨性能﹐同时拥有良好的平整度。
在镀件浸金保护后﹐不但可以取代拨插不频繁的金手指用途(如计算机内存条)﹐同时还可以避免金手指附近连接导电处斜边时所遗留裸铜切口。
化学镍金工艺制程简介及生产注意事项及改善方案
化学镍槽基本结构
防析出保护装置 排气管 通孔挡板 低压空气 阴极棒（不锈钢） 此阴极棒必须与槽壁绝缘。 通孔挡板 蒸汽
过
流
溢
滤 罐
槽
副
主槽
不锈钢加热管路
主槽空气搅拌出口 槽 管路与加热 不锈钢 不锈钢 加热区空气搅拌口
镍槽的防析出保护装置
× ×
× ×
※ 须定期测量实际保护电压值； 须定期测量实际保护电压值； ※ 检查阴极棒是否松动接触到槽壁以及接线是否接触良好。 检查阴极棒是否松动接触到槽壁以及接线是否接触良好。
阳极反应 阴极反应
17
置换金反应
离子化趋势 Ni > Au
Ni/P Ni
Ni → Ni2+ + 2e－ Ni2+ +螯合剂 → Ni错离子 Au(CN)2 － + e － → Au + 2 CN －
18
现场生产注意事项
1. 化学镍槽生产中注意事项 2. 沉镍金前、后处理注意事项 沉镍金前、 3. 微蚀量的测定方法 4. 各水洗槽空气搅拌注意事项 5. 药水分析添加记录及点检表的填写 6. 来料检验和终检
15 min 15min
30min
60min
15
化学镍操作参数
操作參數
鎳濃度 溫度 pH ↗ ↗ ↗
磷含量
析出速度
還原劑(次磷酸鈉)濃度 ↗ 浴負載(> 1.0 dm /L) 浴負載(< 0.3 dm /L) 攪拌(循環泵浦) 浴壽命M.T.O.
2 2
↗ ↘ ↗ ↗
16
浸镀金
主成份 (1) 金氰化钾KAu(CN)2 (2)有机酸 功能 (3) 螯合剂 (1)提供Au(CN)2— 错离子来源,.在镍面置换 (离子化趋势Ni > Au)沉积出金层. (2)防止镍表面产生钝态并与溶出的Ni2+结合成错离子. (3)抑制金属污染物(减少游离态的Ni2+, Cu2+等). Ni →Ni2++ 2eAu(CN)2-+e-→ Au + 2 CNNi + (Au(CN)2)- → Ni2+ + Au + 2 CN-
化学镍金工艺的介绍
• 作用1、提供氰化金离子来源，在镍面置换（离子化趋势镍>金） 沉积出金层
• 2、防止镍表面产生钝化并与溶出的Ni2+结合成错离子
• 3、抑制金属污染物（减少游离态的Ni2+，Cu2+等）
• 反应 阳极反应Ni→Ni2+ + 2e- (E0=0.25V)
•
阴极反应Au(CN)2- + e- → Au + 2CN-(E0=0.6V)
更换镀液 检讨杂质来源
缩短水洗时间 增加水洗槽进水量
露铜
架桥（渗镀）
漏镀
镀层表面粗糙
针孔
析出速度太慢
镍镀液混浊பைடு நூலகம்
析出保护装置的电流太高
Ni槽pH值起伏太大
镍消耗量太大或镍浓度无法维持
• 负载过高或药液补充太慢 • 1、检查及调整补充装置 • 2、延长滴水时间 • 3、检查管路是否泄漏等
活化
• 主成份 硫酸钯 硫酸 • 作用 1、在铜面置换（离子化趋势Cu>Pd）上一层钯，以作为化
学镍反应之触媒
• 反应 • 阳极反应 Cu--Cu2+ + 2e-（E0 = -0.34V） • 阴极反应 Pd2+ +2e- → Pd(E0=0.98V) • 全反应 Cu + Pd2+ → Cu2+ + Pd
Ni浓度及pH对Ni/P的晶粒大小的影响
Ni浓度及pH对Ni/P析出速度的影响
置换金
• 注意pH及防止Cu,Fe,Ni污染 • 回收槽需定时更新 • 10um P.P.滤芯连续过滤，循环量3-4次/小时
线外水洗及烘干
• 水质要好，确实烘干，等板子冷却后才可叠板。
化学镍金工艺原理.

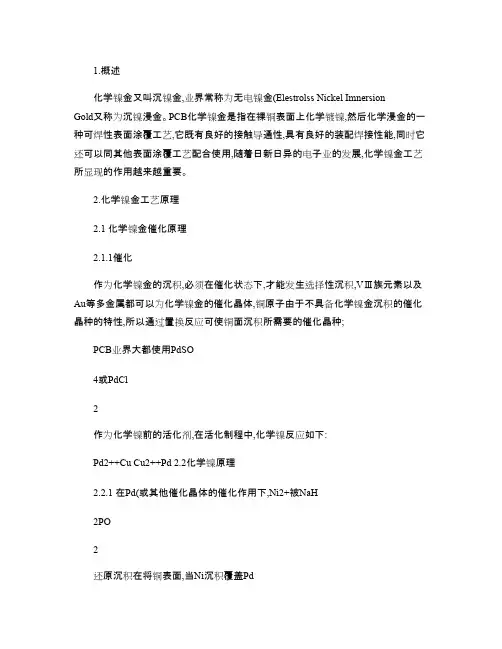

1.概述化学镍金又叫沉镍金,业界常称为无电镍金(Elestrolss Nickel ImnersionGold又称为沉镍浸金。
PCB化学镍金是指在裸铜表面上化学镀镍,然后化学浸金的一种可焊性表面涂覆工艺,它既有良好的接触导通性,具有良好的装配焊接性能,同时它还可以同其他表面涂覆工艺配合使用,随着日新日异的电子业的发展,化学镍金工艺所显现的作用越来越重要。
2.化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积,必须在催化状态下,才能发生选择性沉积,VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体,铜原子由于不具备化学镍金沉积的催化晶种的特性,所以通过置换反应可使铜面沉积所需要的催化晶种;PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂,在活化制程中,化学镍反应如下:Pd2++Cu Cu2++Pd 2.2化学镍原理2.2.1 在Pd(或其他催化晶体的催化作用下,Ni2+被NaH2PO2还原沉积在将铜表面,当Ni沉积覆盖Pd催化晶体时,自催化反应继续进行,直到所需的Ni层厚度2.2.2化学反应在催化条件下,化学反应产生的Ni沉积的同时,不但随着氢析出,而且产生H 2的溢出主反应:Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应:4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2 H2PO2-+H H2O+OH-+PH 2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um,其作用同金手指电镍一样不但对铜面进行有效保护,防止铜的迁移,而且备一定硬度和耐磨性能,同时拥有良好的平整度,在镀镍浸金保护后,不但可以取代拔插频繁的金手指用途(如电脑的内存条,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式:2Au(CH2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um,其对镍面有良好的保护作用,而且具备很好的接触导通性能,很多需按键接触的电子器械(如手机、电子字典都采用化学浸金来保护镍面3.化学Ni/Au的工艺流程3.1 工艺流程简介作为化学镍金流程,只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下,PCB沉镍金采用酸性除油剂处理制板,其作用在于除掉铜面的轻度油脂及氧化物,达到清洁及增加湿润效果的目的,它应当具备不伤SOiderMask(绿油以及低泡型易水洗的特点。
化学镍金基础知识

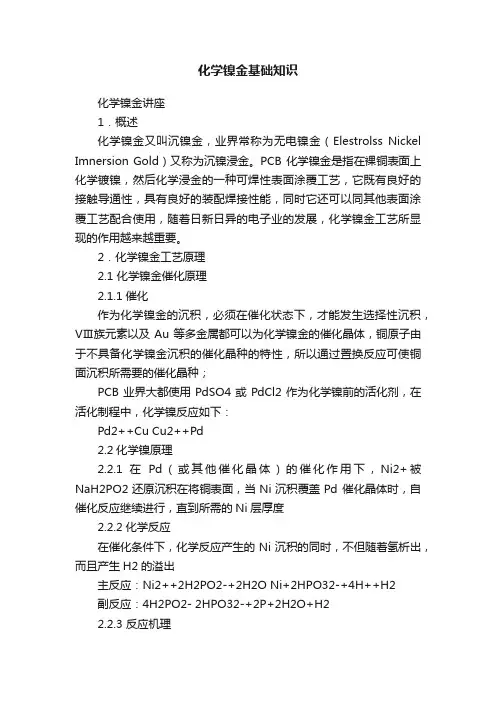

化学镍金基础知识化学镍金讲座1．概述化学镍金又叫沉镍金，业界常称为无电镍金（Elestrolss Nickel Imnersion Gold）又称为沉镍浸金。
PCB 化学镍金是指在裸铜表面上化学镀镍，然后化学浸金的一种可焊性表面涂覆工艺，它既有良好的接触导通性，具有良好的装配焊接性能，同时它还可以同其他表面涂覆工艺配合使用，随着日新日异的电子业的发展，化学镍金工艺所显现的作用越来越重要。
2．化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积，必须在催化状态下，才能发生选择性沉积，VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体，铜原子由于不具备化学镍金沉积的催化晶种的特性，所以通过置换反应可使铜面沉积所需要的催化晶种；PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂，在活化制程中，化学镍反应如下：Pd2++Cu Cu2++Pd2.2化学镍原理2.2.1 在Pd（或其他催化晶体）的催化作用下，Ni2+被NaH2PO2还原沉积在将铜表面，当Ni沉积覆盖Pd 催化晶体时，自催化反应继续进行，直到所需的Ni层厚度2.2.2化学反应在催化条件下，化学反应产生的Ni沉积的同时，不但随着氢析出，而且产生H2的溢出主反应：Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应：4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2H2PO2-+H H2O+OH-+PH2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um，其作用同金手指电镍一样不但对铜面进行有效保护，防止铜的迁移，而且备一定硬度和耐磨性能，同时拥有良好的平整度，在镀镍浸金保护后，不但可以取代拔插频繁的金手指用途（如电脑的内存条）,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式：2Au（CH）2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um，其对镍面有良好的保护作用，而且具备很好的接触导通性能，很多需按键接触的电子器械(如手机、电子字典)都采用化学浸金来保护镍面3．化学Ni／Au的工艺流程3.1 工艺流程简介作为化学镍金流程，只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下，PCB沉镍金采用酸性除油剂处理制板，其作用在于除掉铜面的轻度油脂及氧化物，达到清洁及增加湿润效果的目的，它应当具备不伤SOiderMask(绿油）以及低泡型易水洗的特点。
化镍金生产流程及工艺简介
化镍金生产流程及工艺简介目前PCB业界流行的表面处理制程有喷锡、抗氧化（OSP）、电镍金、化镍金、化银、化锡等几种。
化镍金（ENIG=electroless nickel and immersion gold）制程主要应用于笔记本电脑主板、各种电脑内存条、声卡、显卡、路由器、手机板、数码相机主板、各种存储块以及摄相机等高难度线路板的制造。
化镍金制程优点1、表面平坦；2、可焊接，可打线；3、可接触导通；4、可散热（高温不氧化）；5、可耐多次回流焊。
几种PCB表面处理对比化镍金流程简介1、一般化镍金流程：水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→化金→回收→纯水洗→纯水洗→下料→洗板→检板2、厚化金流程水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→预浸金→厚化金→回收→纯水洗→纯水洗→下料→洗板→检板化镍金各工序原理及说明1、水平前处理通过水平前处理将铜面的过度氧化及污染，以机械法和化学法相结合的方法去除，协助清洁能力不太强的除油槽，使后续的沉镍金得以顺利进行。
常见的方法有微蚀+尼龙磨刷，微蚀+喷砂，纯微蚀水平前处理等等。
2、除油去除铜面轻微氧化及污染,降低槽液的表面张力,使药水在对象表面扩张,达到浸润的效果。
除油剂一般为有机酸型，容易滋生霉菌，保养时要注意槽壁的清洗。
由于含有界面活性剂，因此其后的第一道水洗不开打气或轻微开打气，槽液本身更无需空气搅拌，防止气泡过多不易清洗。
除油槽液要求充分的循环过滤，避免出现浑浊现象。
CuO +2 H+ →Cu2++ H2O3、微蚀去除铜面氧化，使铜表面微粗化，并化学镍层保持良好的结合力。
NaS2O8 + H2O → Na2SO4 + H2SO5H2SO5 + H2O → H2S O4 + H2O2H2O2 + Cu → CuO + H2OCuO + H2SO4 → CuSO4 + H2O为了保持比较稳定的微蚀速率，溶液中的铜离子一般要求控制在3-20g/l，因此在配新槽时需要保留1/5-1/3的母液，或添加适量的硫酸铜。
PCB化镍金工艺制程介绍PPT 共61页
• SMT • Thermalsonic Bonding-Au線 • Ultrasonic Bonding-Au線 • Ultrasonic Bonding-Al線
1 ~ 3 μ” 5 ~ 20μ” 1.2 μ” -------
脫脂 微蝕 酸洗 預浸 活化 化學鎳 浸鍍金 厚金
化 學 Ni/Au 製 程
a)改善前處理流程(微蝕,清潔劑,刷磨)
3) 鎳槽液有機污染(清潔劑等) 4) 鎳槽攪拌太弱
a)更新鍍液 b)檢討雜質來源
a)增加攪拌及擺動速度 b)使用Cylinder Shock裝置
Ni/P 晶粒隨鍍鎳時間增大
0min
2min
7min
15min
30min
60min
Ni濃度及pH對Ni/P 的晶粒大小的影響
Ni = 4g/L Ni = 5g/L pH = 4.4
pH = 4.8
註) 以上照片, Ni 厚度皆控制於約 5 μm.
Ni濃度及 pH對Ni/P析出速度的影響
析出速度 [μm/hr] 析出速度 [μm/hr]
製程特徵
1.在綠漆之後施行選擇性鍍鎳/金, 採掛籃式作業, 無須通電.
2.單一表面處理即可滿足多種組裝須求. 具有可焊接、可接觸導通、可打線、 可散熱等功能.
3.板面平整、SMD焊墊平坦, 適合於密距窄墊的鍚膏熔焊.
化Ni/Au 板鍍層厚度須求
Ni/P 層 : 80 ~ 350 μ”
Au 層 :
a)活化液更新 b)檢討活化液的加熱方式，循環過
濾及使用稀硫酸添加等
a)手動分析Ni/pH並做調整 b)檢查補充量 c)檢查及調整控制與補充裝置
a)調整至正常操作溫度
a)檢查及調整刷壓
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学镍金工艺应知应会
1
苏州市三生电子有限公司
前言
1、制程介绍 2、药水简介 3、制程管制 4、异常改善 5、保养事项
2
苏州市三生电子有限公司 制程特征
1、在阻焊之后进行选择性镀镍/金，采取挂篮式作业，无须通电 2、单一表面处理即可满足多种组装城城需求，具有可焊接、可接触导通、
6
苏州市三生电子有限公司 酸性清洁剂成份：柠檬酸，表面活性剂
7
苏州市三生电子有限公司 微蚀SPS
8
酸洗 H2SO4
• 主成份：硫酸 • 作用：去除微蚀后的铜面氧化物 • 反应： • CuO + H2SO4 → CuSO4 + H2O
9
预浸H2SO4
• 主成份： 硫酸
• 作用：1、维持活化槽中的酸度
可打线、可散热等功能 3、板面平整、SMD焊垫平坦，适合于密距窄垫的锡膏熔焊。
3
苏州市三生电子有限公司 化镍 、金板镀层厚度要求 Ni/P层：3-5um 金层：0.025-0.075um
4
苏州市三生电子有限公司
前言
1、制程介绍 2、药水简介 3、制程管制 4、异常改善 5、保养事项
5
苏州市三生电子有限公司 药水简介
24
Ni/P晶粒随镀镍时间增大
25
Ni浓度及pH对Ni/P的晶粒大小的影响
26
Ni浓度及pH对Ni/P析出速度的影响
27
置换金
• 注意pH及防止Cu,Fe,Ni污染 • 回收槽需定时更新 • 10um P.P.滤芯连续过滤，循环量3-4次/小时
28
线外水洗及烘干
• 水质要好，确实烘干，等板子冷却后才可叠板。 • 包装 • 包装前需防止置放于湿气或酸气环境。使用真空或氮气充填包装，
• 2H+ + 2e- → H2↑ 氢离子得到电子反原成氢气（阴极反应） • H2PO2- + e- → P + 2OH- 次磷酸要得到电子析出磷（阴极反应） • 总反应式：Ni2+ + H2PO2-+ H2O → H2PO3- + 2H+ + Ni
13
Ni-P沉积
14
置换型薄/厚金
• 主成份1、金氰化钾KAu(CN)2 2、有机酸 3、螯合剂
•
4、pH调整剂--维持适当pH
•
5、稳定剂--防止镍在胶体粒子或其他微粒子上还原
•
6、添加剂--增加被镀物表面的负电位，使启镀容易及增加
还原效率
12
电化学理论
• H应2P）O2- + H2O→ H2PO32- + 2H+ +2e- 次磷酸要氧化释放电子（阳极反 • Ni2+ + 2e- → Ni 镍离子得到电子还原成金属镍（阴极反应）
30
镍镀层结构不良
原因
铜层针孔 镀镍时绿油溶出 微蚀过度
对策 改善镀铜，蚀刻等制程 检讨绿油特性，后烤条件及前处理流程 调整至正确操作温度，浓度，时间等
31
金与镍镀层密着不良
原因
对策
金属尤其是Cu或有机杂质 1、更换镀液 （绿油等）混入Au镀液中 2、检讨杂质来源
不易显干净 • 7、注意显影液的管理 • 8、增加出料段输送滚轮尤其是吸水海棉的清洗频率 • 9、避免过度烘烤，造成绿油脆化
18
刷磨或喷砂处理
• 使用1000#刷轮轻刷，注意刷幅及水压 • 避免铜粉在板面残留
19
喷砂处理
磨刷处理
20
刷 磨
喷 砂
21
微蚀
• 咬铜0.5-1.5um即可，避免过度咬蚀 • 水洗 • 各水洗时间要合适，充分洗涤 • 进水量0.8TO/h以上，药水槽前一槽水洗使用纯水 • 水洗槽槽壁刷洗，每周1-2次 • 特别注意镍后及金后的水洗槽 • 镀后立即水洗，烘干，待板子冷却后才可叠板 • 避免与其他制程共用水洗/烘干机 • 镀金后至包装前各段水洗烘干机之水洗槽及吸水海棉轮需经常清
•
Ni+ Au(CN)2- → Ni2+ + Au + 2CN-
15
置换金反应
16
制程管制
• 挂架 • PVC树脂或铁氟龙包胶，破损时须重新包胶 • 定时将挂架上沉积的镍金层剥离
17
绿油阻焊
• 1、选择耐化性良好的绿油 • 2、印绿油前铜面适当的粗化及避免氧化 • 3、适当的厚度，稍强的曝光能量及降低显影后侧蚀 • 4、显影后充分的水洗，避免任何显影液在铜面残留 • 5、使用较低的后烤温度 • 6、避免曝光后的板子放置过久，使得光阻剂在铜面上过度老化，
洁
22
预浸及活化
• 使用高纯度稀硫酸，加热区避免局部过热。 • 防止微蚀液带入及化镍药水滴入。
23
化学镍
• 槽体需用硝酸钝化，防析出整流器控制电压0.9V • 防止活化液带入 • 防析出棒不可与槽体接触 • 防止局部过热，加药区需有充足的搅拌 • 10um P.P .滤芯连续过滤，循环量4-6次/小时
内置干燥剂。
29
镍与铜镀层密著不良
原因
对策
绿油残渣附着于铜面
显影后水洗不良
检讨前制程与加强清洁剂，微蚀，磨刷或喷砂 同上
绿油溶入镀液 铜表面氧化没完全去除
1、更换镀液 2、检讨绿油特性，后烧烤条件及前处理流程
加强前处理流程（磨刷是、清洁剂、微蚀等）
微蚀或活化后水洗时间过长
缩短水洗时间 增加水洗槽进水量
• 作用1、提供氰化金离子来源，在镍面置换（离子化趋势镍>金） 沉积出金层
• 2、防止镍表面产生钝化并与溶出的Ni2+结合成错离子
• 3、抑制金属污染物（减少游离态的Ni2+，Cu2+等）
• 反应 阳极反应Ni→Ni2+ + 2e- (E0=0.25V)
•ቤተ መጻሕፍቲ ባይዱ
阴极反应Au(CN)2- + e- → Au + 2CN-(E0=0.6V)
•
2、使铜面在新鲜状态下（无氧化物），进入活化槽
• 反应 • CuO + H2SO4 --- CuSO4 + H2O •
10
活化
• 主成份 硫酸钯 硫酸 • 作用 1、在铜面置换（离子化趋势Cu>Pd）上一层钯，以作为化
学镍反应之触媒
• 反应 • 阳极反应 Cu--Cu2+ + 2e-（E0 = -0.34V） • 阴极反应 Pd2+ +2e- → Pd(E0=0.98V) • 全反应 Cu + Pd2+ → Cu2+ + Pd
11
化学镍
• 作用：在活化后的铜面镀上一层Ni/P合金，作为阻绝金与铜之间 的迁移(Migration)或扩散(Diffusion)的屏蔽层。
• 主成份：1、硫酸镍---提供镍离子
•
2、次磷酸二氢钠---使镍离子还原为金属镍
•
3、络合剂--形成镍络合离子，防止氢氧化镍及亚磷酸镍生
成，增加药水稳定性，pH缓冲
